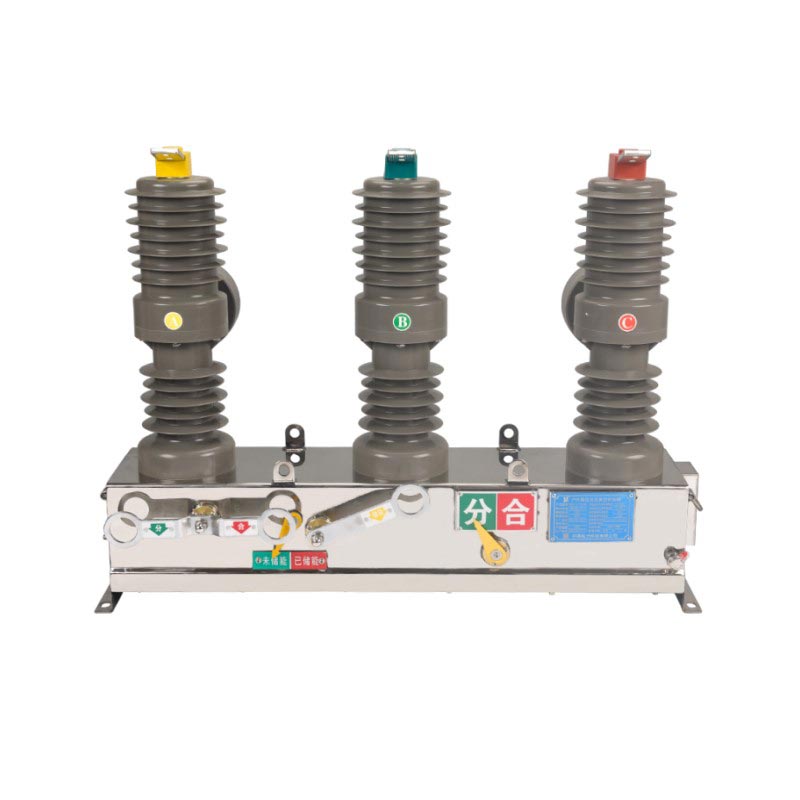

Máy cắt chân không gắn cực Usune ZW32-12 11 kV là máy cắt chân không gắn trên cột ngoài trời được thiết kế đặc biệt cho hệ thống phân phối điện 10kV–12kV. Nó sử dụng một bộ ngắt chân không có độ tin cậy cao để vòng cung dập tắt, bật tắt các dòng điện khác nhau một cách chính xác và an toàn. Cấu trúc cơ khí mạnh mẽ của nó hỗ trợ hoạt động thường xuyên và phù hợp với các tình huống yêu cầu chuyển đổi nhiều lần.
- Điện áp định mức: 12kV (tương thích với hệ thống 10kV/11kV)
- Tính thường xuyên: 50/60Hz
- Số pha: AC ba pha
- cách nhiệt: Vật liệu chống lão hóa và chống ăn mòn cấp ngoài trời
- Phương thức hoạt động: Bằng tay/Điện, tương thích với bộ điều khiển thông minh
- Tốc độ dập tắt hồ quang chân không nhanh, thời gian ngắt ngắn và độ ổn định vận hành cao;
- Khả năng cắt ngắn mạch cực tốt, bảo vệ hiệu quả đường dây và thiết bị;
- Tuổi thọ cơ và điện cao, phù hợp với các tình huống hoạt động thường xuyên.

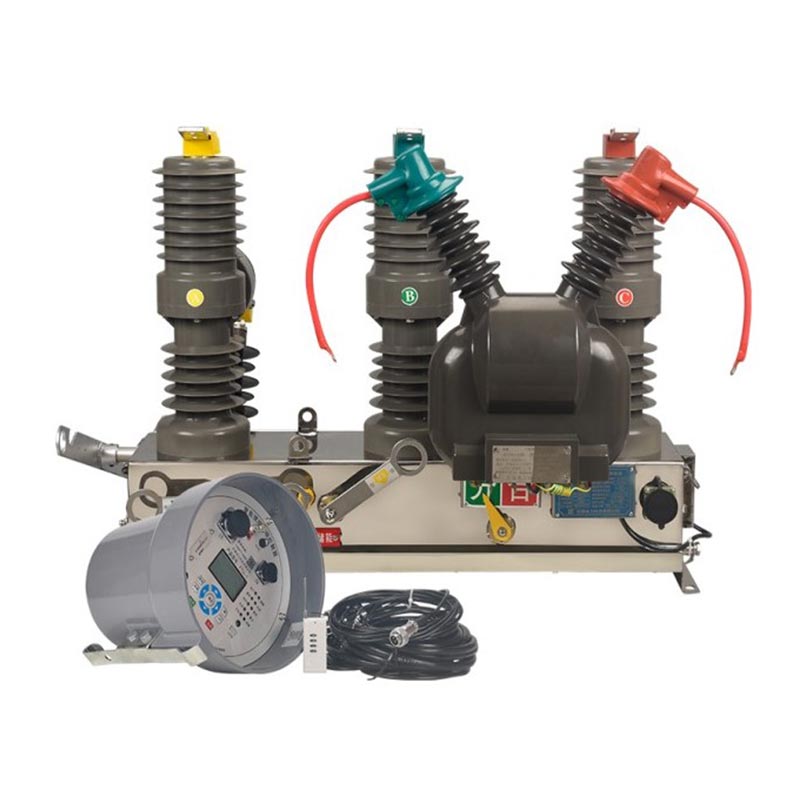

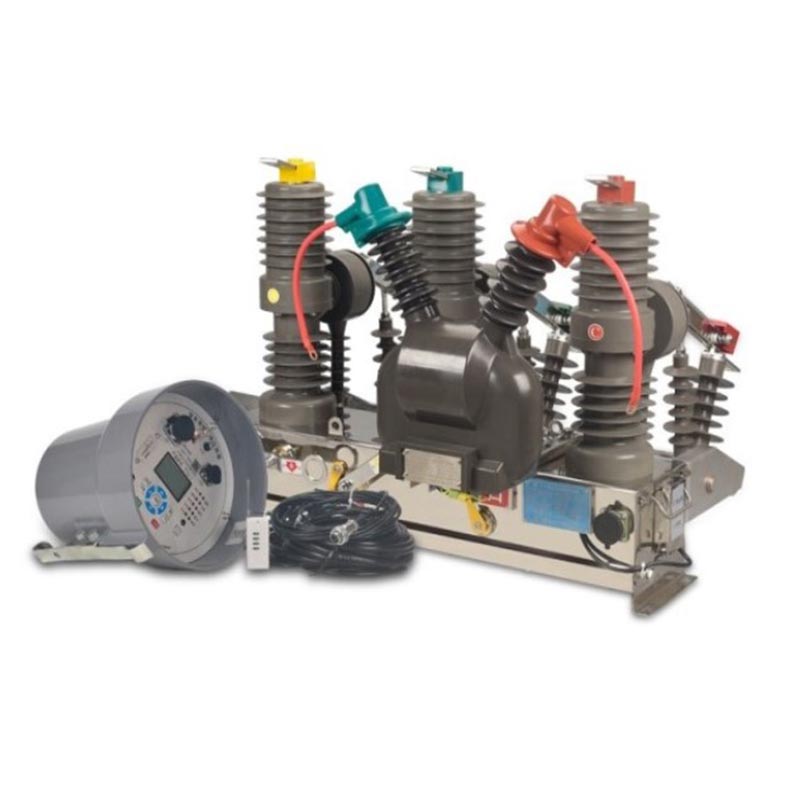

Khi kết hợp với bộ điều khiển thông minh Usune, nó có thể tạo thành một máy đóng lại tự động, thực hiện:
- Điều khiển từ xa: Thao tác đóng mở từ xa của trung tâm điều độ;
- Đo từ xa: Giám sát thời gian thực dữ liệu dòng điện, điện áp, công suất và năng lượng;
- Báo hiệu từ xa: Chủ động báo cáo tình trạng thiết bị, thông tin báo động, lỗi;
- Điều chỉnh từ xa: Cài đặt trực tuyến và sửa đổi các thông số bảo vệ.
- Xếp hạng bảo vệ IP54+ được bao bọc hoàn toàn, chống bụi, chống mưa và chống ngưng tụ;
- Hoạt động ổn định trong môi trường từ -40oC đến +70oC, chịu được phun muối, chống ẩm và ô nhiễm;
- Cấu trúc nhỏ gọn, có thể gắn trên cột, dễ lắp đặt và yêu cầu bảo trì tối thiểu.
Dự án nâng cấp tự động hóa lưới điện nông thôn ở tỉnh An Huy, Trung Quốc
Các sự cố nhất thời thường xuyên (sét đánh, tiếp xúc với cây) trong lưới điện nông thôn, tốc độ cách ly sự cố chậm và nguy cơ mất điện trên diện rộng rất cao.
Triển khai 120 recloser Usune ZW32-12 với bộ điều khiển thông minh làm recloser gắn trên cột cho đường dây 10kV trên không.
- Cách ly sự cố: Tự động cắt trong vòng 50ms đối với sự cố ngắn mạch, phục hồi nguồn điện trong vòng 1 phút đối với sự cố ngắn mạch
khu vực không bị lỗi;
- Loại bỏ sự cố nhất thời: Tự động đóng lại giúp loại bỏ 85% số lần mất điện tạm thời;
- Quản lý từ xa: Chức năng "Bốn điều khiển từ xa" giảm 60% khối lượng công việc kiểm tra tại chỗ và cải thiện công tác điều phối
hiệu suất tăng 70%;
- Độ tin cậy: Sau hơn 2 năm vận hành, thời gian trung bình giữa các lần hỏng hóc (MTBF) là >85.000 giờ không có sự cố lớn, nâng cao độ tin cậy cung cấp điện cho hơn 30.000 người dùng nông thôn.
| Mục | Đơn vị | Thông số | ||
| Điện áp định mức | kV | 12 | ||
| Mức cách điện định mức | 1 phút Tần số nguồn chịu được điện áp | Thử nghiệm khô | kV | 42；48 |
| Kiểm tra ướt | 34 | |||
| Điện áp chịu xung sét (Giá trị cực đại) | 75；85 | |||
| Tần số định mức | Hz | 50 | ||
| Đánh giá hiện tại | A | 630 | ||
| Dòng điện rơi ngắn mạch định mức | kA | 16/12/20 | ||
| Định mức ngắt mạch ngắn mạch và dòng điện đóng (đỉnh) | kA | 50 | ||
| Dòng điện chịu được đỉnh định mức | kA | 50 | ||
| 4S 4s Dòng điện chịu được thời gian ngắn định mức | kA | 20 | ||
| Trình tự vận hành định mức | 0-0,3s-C0-180s-0 | |||
| Thời gian đóng phanh/Thời gian ngắt van | bệnh đa xơ cứng | 25~50/15~50 | ||
| Thời gian cắt đối với dòng điện cắt ngắn định mức | lần | 30 | ||
| Tuổi thọ máy | lần | 10000 | ||
| Tần số nguồn 1 phút chịu được điện áp của mạch điều khiển và mạch phụ | V | 2000 | ||
| Điện áp làm việc định mức và điện áp định mức mạch phụ | V | DC220/AC220 | ||
| Bộ ngắt quá dòng | Đánh giá hiện tại | A | 5 | |
| Vấp ngã tính xác thực hiện tại | % | ±10 | ||
Trả lời: Bộ ngắt chân không của nó có độ mòn tiếp xúc thấp và tuổi thọ điện dài; cơ chế vận hành lò xo chính xác của nó có độ ổn định cơ học cao (số lần vận hành cơ học ≥10.000 lần); vật liệu và cấu trúc của nó là chống mỏi, duy trì hiệu suất ổn định trong các hoạt động lặp đi lặp lại, làm cho nó thích hợp cho việc sử dụng thường xuyên các kịch bản chuyển mạch như tụ điện và dây chuyền công nghiệp.
Trả lời: Kết nối ZW32-12 với bộ điều khiển Usune FTU qua RS-485 hoặc không dây (4G/LoRa). Bộ điều khiển thu thập thiết bị dữ liệu, giao tiếp với trạm chủ và thực hiện các lệnh từ xa, từ đó đạt được khả năng điều khiển từ xa, đo từ xa theo thời gian thực, báo hiệu trạng thái từ xa và các chức năng điều chỉnh từ xa trực tuyến.
Đáp: Sản phẩm này hầu như không cần bảo trì. Kiểm tra thường xuyên được khuyến khích:
- Định kỳ 1-2 năm: Kiểm tra gioăng, ốc vít, khả năng cách nhiệt;
- Định kỳ 2-3 năm: Kiểm tra tính nguyên vẹn của bộ ngắt chân không và đo điện trở tiếp xúc;
- Định kỳ 5 năm một lần: Thực hiện hiệu chuẩn toàn diện về hiệu suất cơ và điện. Usune cung cấp
dịch vụ đào tạo và hỗ trợ kỹ thuật trọn đời.
Máy cắt chân không gắn cực Usune ZW32-12 11 KV kết hợp hiệu suất tuyệt vời, vận hành thông minh, và độ bền. Là nhà sản xuất hàng đầu tại Trung Quốc, Usune đảm bảo chất lượng sản phẩm đáng tin cậy, thích ứng với môi trường đô thị và lưới điện nông thôn, khu công nghiệp và hệ thống năng lượng mới, khiến nó trở thành thiết bị được ưa chuộng trong hệ thống điện hiện đại lĩnh vực phân phối. Với kinh nghiệm ứng dụng lĩnh vực trưởng thành và hỗ trợ kỹ thuật toàn diện, Usune có trở thành nhà cung cấp và sản xuất đáng tin cậy trong lĩnh vực cơ sở hạ tầng điện toàn cầu.
