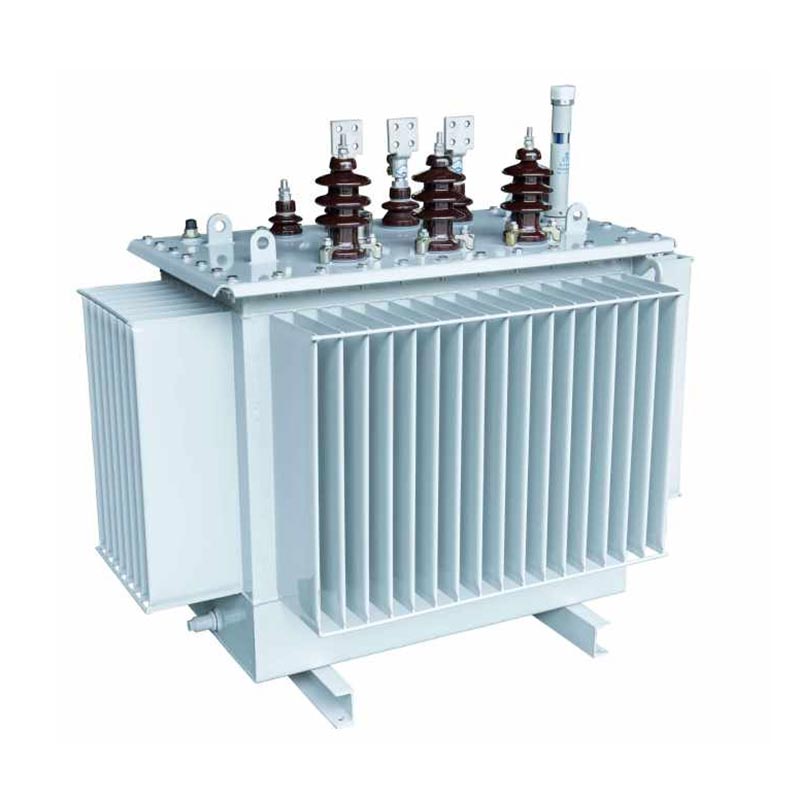

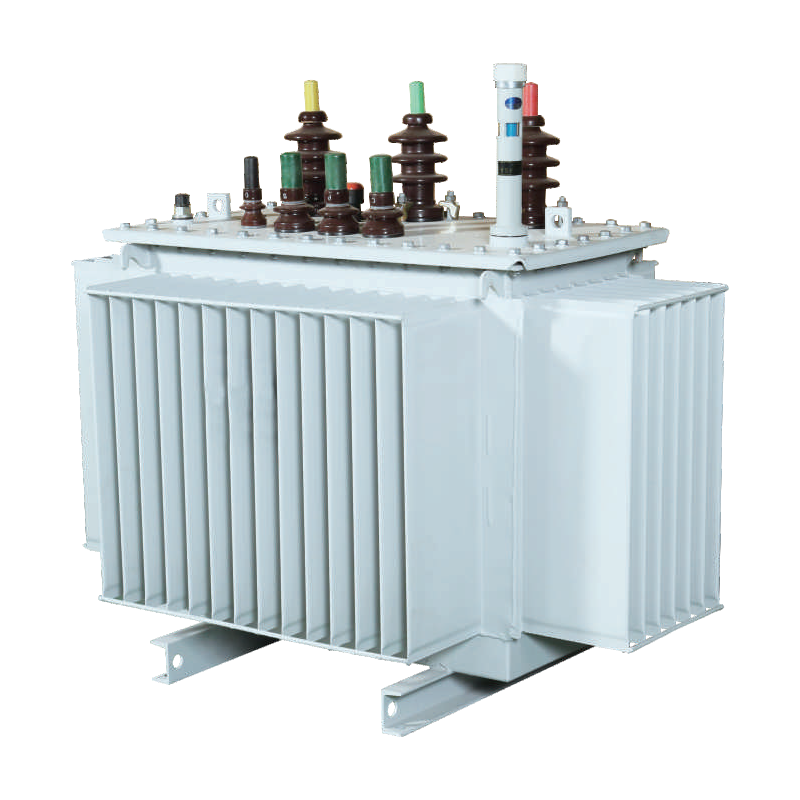

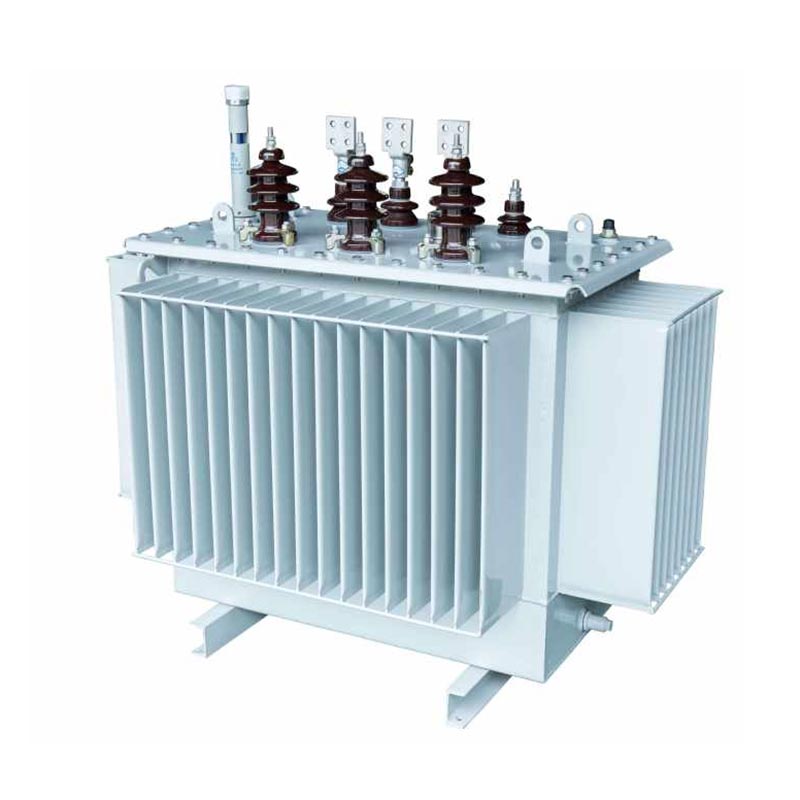

Máy biến áp phân phối 3 pha Onan

Máy biến áp phân phối Onan 3 pha USUNE (ONAN) được phát triển và sản xuất độc lập bởi USUNE, một công ty nhà sản xuất chuyên nghiệp tích hợp R & D, sản xuất và bán hàng. Nó được thiết kế đặc biệt cho nguồn điện nhu cầu phân phối của các khu đô thị, nông thôn hiện đại và các doanh nghiệp công nghiệp, khai khoáng, giải quyết các vấn đề như hiệu suất thấp, tiêu thụ năng lượng cao và độ ổn định kém của máy biến áp truyền thống. Sản phẩm được sản xuất trong nhà máy được tiêu chuẩn hóa của USUNE, dựa vào hệ thống kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mỗi thiết bị đáp ứng các tiêu chuẩn công nghiệp quốc tế và có thể hoạt động ổn định trong nhiều điều kiện hoạt động khắc nghiệt khác nhau.

Máy biến áp phân phối Onan 3 pha sử dụng lõi quấn ba chiều có hình tam giác đều sắp xếp, loại bỏ các khe hở không khí trong mạch từ, dẫn đến cuộn dây chặt hơn và thời gian ngắn nhất có thể chiều dài mạch điện từ ba pha. Tiết diện cột lõi gần tròn, tối ưu hóa cấu trúc mạch từ, giảm tiêu thụ năng lượng và tiếng ồn vận hành, đạt được sự cân bằng ba pha và giảm thành phần sóng hài thứ ba, tạo nền tảng cho việc cung cấp điện hiệu quả và ổn định.

Sản phẩm này phù hợp cho việc nâng cấp lưới điện đô thị và nông thôn cũng như các kịch bản doanh nghiệp công nghiệp và khai thác mỏ, và có thể được kết hợp hoàn hảo với các trạm biến áp mô-đun và đúc sẵn, cung cấp hỗ trợ cung cấp điện đáng tin cậy. Như một nhà cung cấp thiết bị điện chuyên nghiệp, USUNE có kinh nghiệm sản xuất và R&D sâu rộng và có thể cung cấp giải pháp tùy chỉnh theo nhu cầu của khách hàng.

Tính năng sản phẩm cốt lõi

1. Cốt lõi

Máy biến áp phân phối 3 pha Onan sử dụng tấm thép silic định hướng hạt chất lượng cao với khả năng chịu lực tuyệt vời tính thấm từ và tổn thất thấp; nó sử dụng máy cắt ngang GEORG của Đức với đường cắt 45° để đảm bảo độ chính xác của lõi và giảm rò rỉ từ tính; các tấm thép silicon được gấp thành hình tròn nhiều giai đoạn mặt cắt ngang, tối ưu hóa mạch từ, giảm tiếng ồn và tiêu thụ điện năng, đồng thời cải thiện năng lượng hiệu quả.

2. Cuộn dây

Cuộn dây điện áp cao có dạng hình trụ, trong khi cuộn dây điện áp thấp có dạng hình trụ hoặc dạng lá, cải thiện hiệu quả chống ngắn mạch và chống sét. Thiết kế cuộn dây hợp lý, mạch từ đồng đều phân phối, giảm quá nhiệt cục bộ, kéo dài tuổi thọ và đảm bảo hoạt động ổn định.

3. Thùng dầu

Được làm bằng thép tấm cán nguội chính xác chất lượng cao, được sản xuất bằng thùng dầu tôn GEORG của Đức dây chuyền sản xuất, đảm bảo độ bền kết cấu và độ kín. Bề mặt được phủ một lớp sơn chống ăn mòn, phù hợp với môi trường khắc nghiệt như nhà máy hóa dầu, đáp ứng yêu cầu bảo vệ môi trường. các cấu trúc tôn kết hợp khả năng tản nhiệt và khả năng thích ứng với sự giãn nở và co lại nhiệt của dầu, trong khi thiết kế kín làm chậm quá trình lão hóa dầu và kéo dài tuổi thọ máy biến áp.

4. Kết cấu cách nhiệt

Máy biến áp phân phối Onan 3 pha sử dụng cấu trúc cách điện loại A với khả năng cách nhiệt tuyệt vời hiệu suất, có khả năng chịu được tác động điện áp cao. Các cuộn dây điện áp cao và thấp được bố trí đồng tâm và khoảng cách cuộn dây sử dụng ống bọc bìa cứng có khe hở dầu nhỏ để cải thiện hiệu suất cách nhiệt, ngăn ngừa đoản mạch và đảm bảo hoạt động an toàn và ổn định.

Mẫu sản phẩm

Máy biến áp phân phối Onan 3 pha USUNE (ONAN) bao gồm ba cấp điện áp: 10KV, 20KV và 36KV, đáp ứng nhu cầu phân phối điện khác nhau. Nó có thể được tùy chỉnh theo tải thực tế của khách hàng, thông số kỹ thuật cốt lõi, và kịch bản cài đặt, cung cấp các giải pháp linh hoạt.

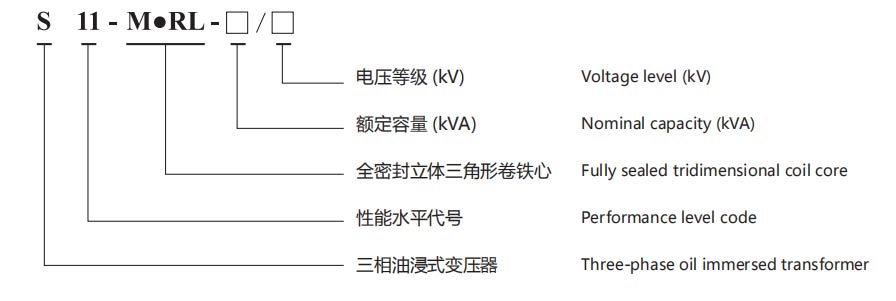

Loại sản phẩm

Lợi ích kinh tế và bảo tồn năng lượng

1. Chi phí điện (RMB/Năm) = [Tổn thất khi không tải (kW) + Tổn thất khi tải (kW) × (Tốc độ tải trung bình)²] × 365 (Ngày) × 24 (Giờ) × Giá điện
2. Lượng phát thải CO2 = [Tổn thất khi không tải (kW) + Tổn thất khi tải (kW) × (Tốc độ tải trung bình)²] × 365 (Ngày) × 24 (Giờ) × Phát thải Hệ số (kg-CO₂/kWh)

Tổn thất không tải và tải của sản phẩm thấp hơn đáng kể so với máy biến áp truyền thống, giảm đáng kể chi phí điện của người sử dụng và lượng khí thải CO2. Là một nhà sản xuất có trụ sở tại Trung Quốc, USUNE tuân thủ khái niệm xanh phát triển, liên tục tối ưu hóa thiết kế sản phẩm và thúc đẩy sự phát triển bền vững của ngành điện.

Kịch bản ứng dụng

1. Nâng cấp lưới điện đô thị và nông thôn: Cải thiện tính ổn định và hiệu quả của lưới điện, giải quyết các vấn đề cung cấp điện không đủ và tiêu thụ năng lượng cao.

2. Doanh nghiệp công nghiệp và khai thác mỏ: Đáp ứng nhu cầu cung cấp điện năng cao, ổn định, chịu được khắc nghiệt môi trường và đảm bảo hoạt động của thiết bị sản xuất.

3. Trạm biến áp mô-đun và đúc sẵn: Cấu trúc nhỏ gọn, lắp đặt và bảo trì thuận tiện, giảm diện tích đất diện tích và chi phí xây dựng.

Thông số kỹ thuật

Máy biến áp phân phối ngâm dầu ba pha 10kV S11 series

Lưu ý: Đối với máy biến áp có công suất định mức từ 500 kVA trở xuống, tổn thất tải phía trên đoạn đường nối trong bảng là áp dụng cho Dyn11 nhóm kết nối và tổn thất tải bên dưới đoạn đường nối được áp dụng cho nhóm kết nối Yyn0.

Máy biến áp phân phối ngâm ba pha 10kV S13 series

Máy biến áp phân phối ngâm dầu ba pha 10kV S14

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

1. Bạn là nhà máy hay công ty thương mại?

Nhà máy, chúng tôi có thể đảm bảo giá của chúng tôi là hợp lý và cạnh tranh.

2. Khi nào tôi có thể có giá?

Thông thường chúng tôi báo giá trong vòng 24 giờ sau khi nhận được yêu cầu của bạn.

3. Chúng tôi có thể in logo và tên công ty lên sản phẩm không?

Vâng, tất nhiên, chúng tôi chấp nhận OEM.

4. Thời gian dẫn đầu là gì?

Thời gian giao hàng phụ thuộc vào số lượng đặt hàng, thông thường trong vòng 15-20 ngày sau khi nhận được khoản thanh toán.

5. Quá trình kiểm soát chất lượng của bạn như thế nào?

Tất cả các sản phẩm sẽ được kiểm tra bắt đầu từ phụ kiện và sẽ được thực hiện kiểm tra định kỳ trước khi rời đi nhà máy của chúng tôi.

6. Làm thế nào để giải quyết vấn đề chất lượng sau bán hàng?

Chụp ảnh hoặc quay video về các vấn đề về chất lượng và gửi cho chúng tôi để chúng tôi kiểm tra và xác nhận, chúng tôi sẽ thực hiện giải pháp hài lòng cho bạn trong vòng 1-3 ngày.

7. Thời gian bảo hành là bao lâu?

12 tháng kể từ ngày vận chuyển.

8. Tại sao chọn chúng tôi

● Chúng tôi chuyên về lĩnh vực này trong hơn 14 năm và có đội ngũ R&D giàu kinh nghiệm phụ trách thiết kế và phát triển công việc cho từng dự án dựa trên nhu cầu đặc biệt của khách hàng.
● Chúng tôi có quy trình QC cực kỳ nghiêm ngặt từ linh kiện đến thành phẩm.
● Thời gian sản xuất ổn định trong vòng 15-20 ngày.
● Chúng tôi có đầy đủ các báo cáo thử nghiệm cho sản phẩm.
● Cung cấp giải pháp một bước.
