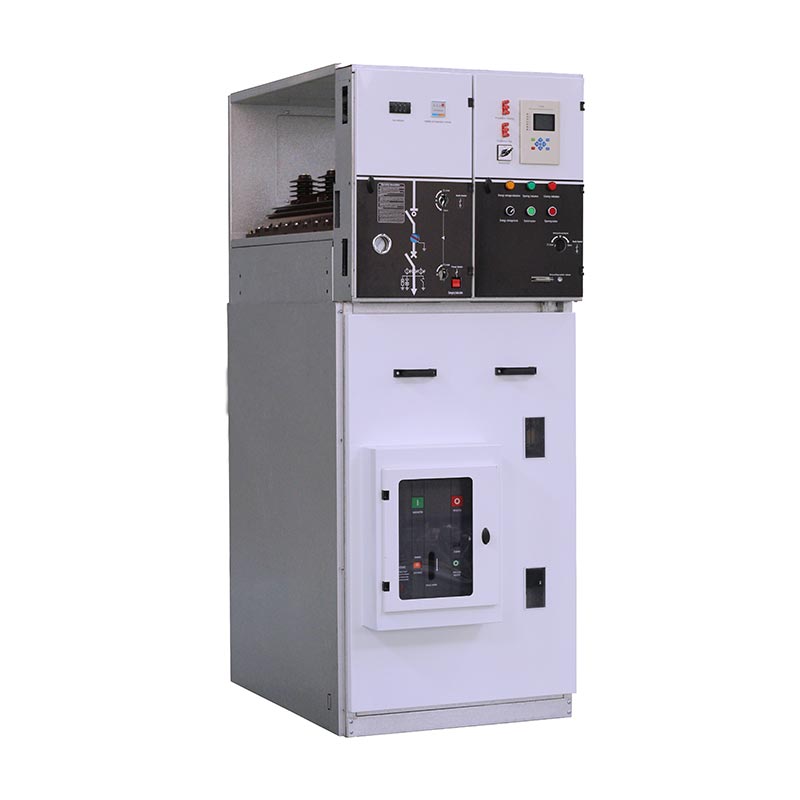

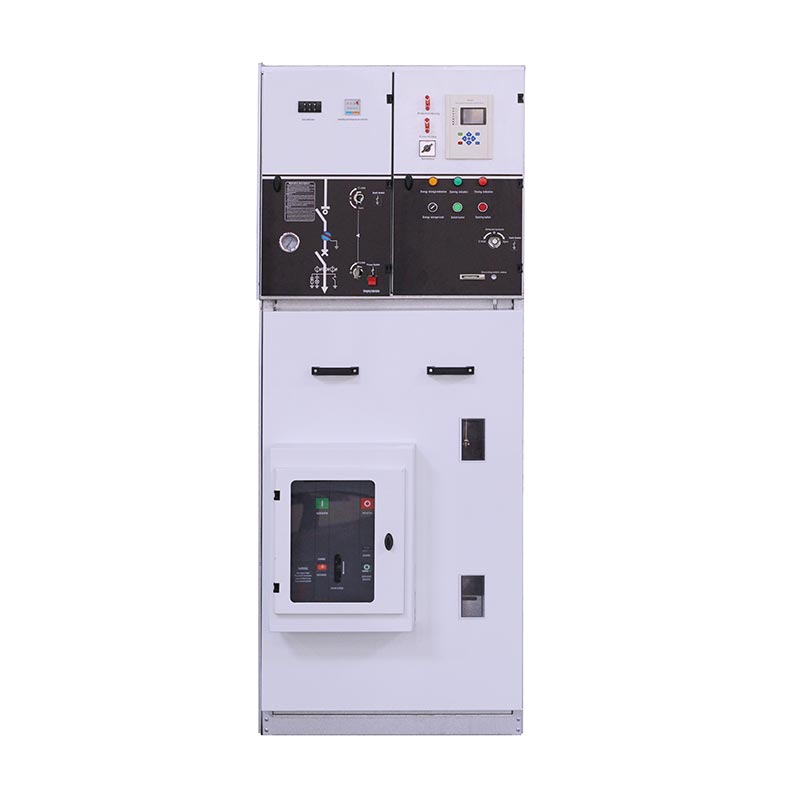

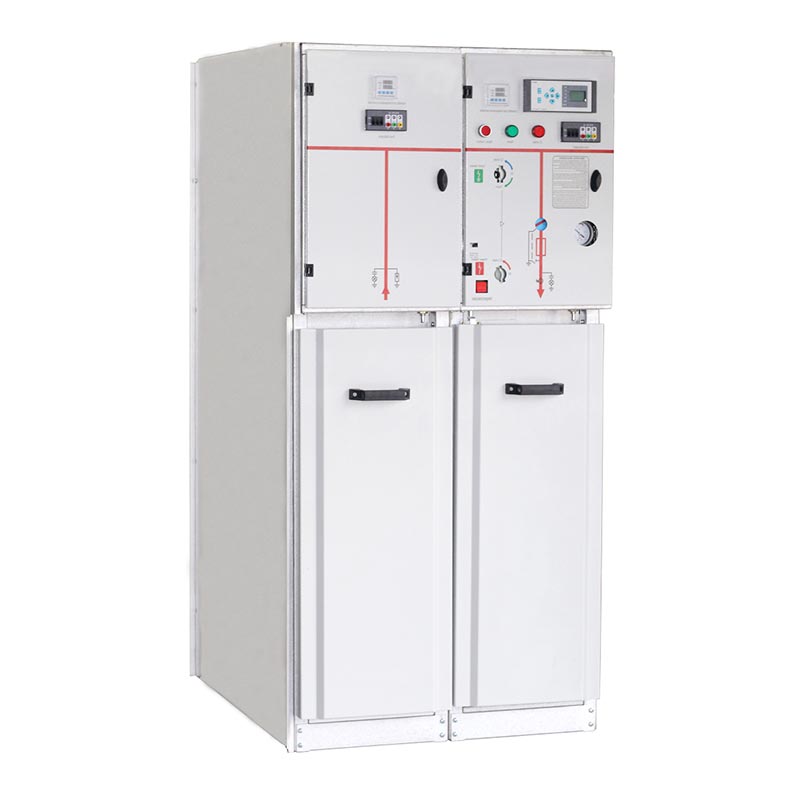

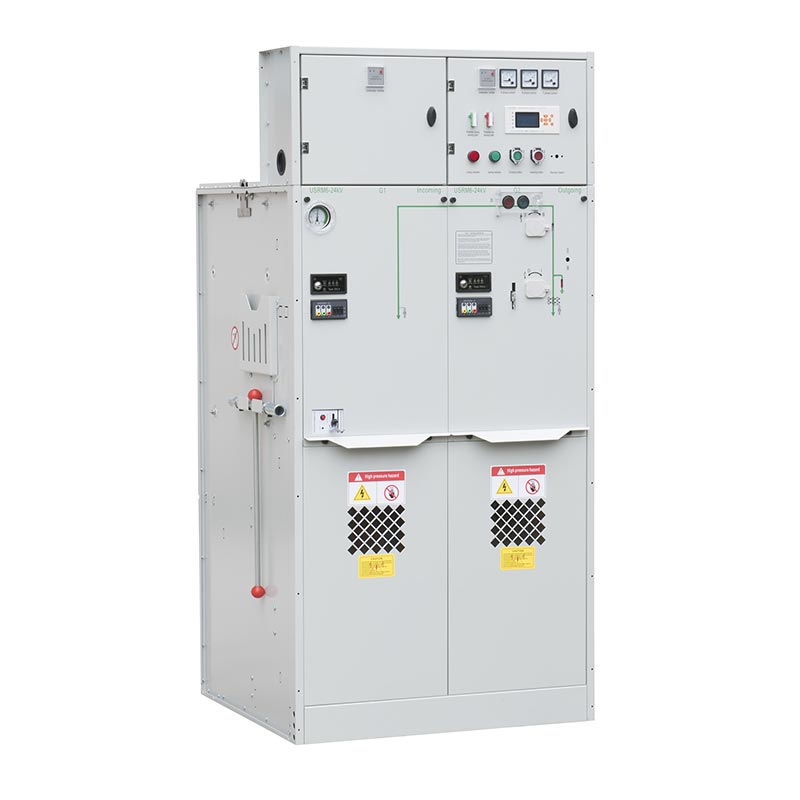

Thiết bị chính vòng tròn USUNE XGN15 có cầu dao là một thiết bị đóng cắt nhỏ gọn, có thể mở rộng, được bọc bằng kim loại được thiết kế cho việc tự động hóa phân phối điện. Toàn bộ tủ sử dụng công nghệ cách nhiệt không khí, cân bằng an toàn và sự nhỏ gọn, làm cho nó phù hợp với nhiều tình huống lắp đặt không gian hạn chế khác nhau. Cấu trúc đơn giản và hoạt động linh hoạt của nó giảm đáng kể việc xây dựng tại chỗ và những khó khăn bảo trì sau đó, cải thiện việc phân phối điện hiệu quả hoạt động.
Là một nhà sản xuất chuyên nghiệp với nhiều kinh nghiệm, USUNE sở hữu hệ thống R&D, sản xuất và thử nghiệm hệ thống. Các sản phẩm thuộc dòng XGN15 được sản xuất độc lập tại nhà máy riêng của mình, với từng bước từ khâu thô vật liệu đến thành phẩm đều tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế để đảm bảo chất lượng sản phẩm đồng nhất và ổn định.
Công tắc chính trong dòng sản phẩm này, Thiết bị chính dạng vòng có bộ ngắt mạch, là công tắc tải SF6 độc lập do USUNE sản xuất, mang lại những ưu điểm như tuổi thọ lâu dài, hiệu suất ổn định và chi phí bảo trì thấp. Nó cũng có thể được trang bị bộ ngắt mạch chân không hiện đại theo nhu cầu của người dùng, nâng cao hơn nữa khả năng phá vỡ và mức độ bảo vệ của thiết bị, thích ứng với các kịch bản phân phối điện khác nhau.
Công tắc chính hỗ trợ cả chế độ vận hành bằng tay và bằng điện để thích ứng với các hoạt động tại chỗ khác nhau yêu cầu. Nó có thể được trang bị các thiết bị FTU và RTU, đáp ứng hoàn hảo các yêu cầu "bốn điều khiển từ xa" (điều khiển từ xa điều khiển, báo hiệu từ xa, đo lường từ xa và điều chỉnh từ xa) của tự động hóa phân phối điện, hiện thực hóa giám sát và quản lý thông minh hệ thống phân phối điện, đồng thời đặt nền móng cho thông minh nâng cấp lưới điện.
Ứng dụng Tích hợp công nghệ cảm biến tiên tiến và rơle bảo vệ mới nhất, nó có thể giám sát chính xác trạng thái vận hành thiết bị theo thời gian thực, phản ứng nhanh với các điều kiện bất thường và đảm bảo an toàn điện năng hệ thống phân phối và thiết bị. Việc áp dụng sơ đồ lắp ráp nhẹ và linh hoạt làm giảm việc vận chuyển và khó khăn trong lắp đặt, đồng thời tạo điều kiện cho việc bảo trì và mở rộng sau này, đáp ứng sức mạnh luôn thay đổi nhu cầu phân phối của thị trường.
Thiết bị chính dạng vòng có cầu dao phù hợp với hệ thống điện 50/60Hz, 12-36kV và được sử dụng rộng rãi trong công nghiệp và mạng vòng cáp điện dân dụng và thiết bị đầu cuối cung cấp điện. Là thiết bị phân phối điện chuyên nghiệp nhà cung cấp, USUNE đã tối ưu hóa thiết kế sản phẩm, khiến nó đặc biệt phù hợp với các tình huống sau:
- Phân phối điện dân dụng đô thị, trạm biến áp nhỏ, trạm chuyển mạch, trạm biến áp đúc sẵn;
- Các doanh nghiệp công nghiệp và khai thác mỏ, trung tâm mua sắm, sân bay, tàu điện ngầm và các địa điểm công cộng khác;
- Các lĩnh vực năng lượng mới như sản xuất điện gió;
- Các công trình công cộng quan trọng như bệnh viện, sân vận động, đường sắt và đường hầm.
Ở Trung Quốc, Thiết bị chính dạng vòng có cầu dao đã được sử dụng rộng rãi trong nhiều lưới điện đô thị và nông thôn cải tạo dự án, nhận được sự khen ngợi nhất quán từ người dùng vì hiệu suất ổn định và chất lượng đáng tin cậy.
- Độ cao 1000mm
- Nhiệt độ môi trường xung quanh: 45oC~-35oC, chênh lệch nhiệt độ tối đa 25oC
- Độ ẩm tương đối trung bình ngày không vượt quá 95%
- Độ ẩm tương đối trung bình tháng không vượt quá 90%
- Khả năng địa chấn: cường độ địa chấn không vượt quá 8 độ
- Không có rung lắc mạnh, sốc, cháy nổ, ăn mòn hóa học, nguy cơ cháy nổ
| Có/không | Tên | Đơn vị | Giá trị | |||
| 1 | điện áp định mức | kV | 12 | 24 | 36 | |
| 2 | dòng điện định mức | A | 630 | 630 | 630 | |
| 3 | dòng điện cắt vòng kín định mức | A | 630 | 630 | 630 | |
| 4 | đánh giá về dòng điện cắt tải | A | 630 | 630 | 630 | |
| 5 | dòng điện chịu được thời gian ngắn định mức | kA | 16 | 16 | 16 | |
| 6 | dòng điện chịu được đỉnh định mức | kA | 40 | 40 | 40 | |
| 7 | dòng điện ngắn mạch định mức | kA | 40 | 40 | 40 | |
| 8 | điện áp chịu được tần số công suất định mức | Pha-pha và pha-đất | kV | 28 | 50 | 70 |
| 9 | qua khoảng cách ly | kV | 32 | 60 | 80 | |
| 10 | Điện áp chịu sét định mức | Pha-pha và pha-đất | kV | 75 | 125 | 170 |
| 11 | qua khoảng cách ly | kV | 85 | 145 | 195 | |
| 12 | dòng điện chuyển định mức | A | 630 | 630 | 630 | |
| 13 | độ bền cơ học | ôi | M1 1000 | M1 1000 | M1 1000 | |
| 14 | độ bền điện | ôi | E1 | E1 | E1 | |
| 15 | áp suất của khí SF6 (20oC) | thanh | 0.5 | 0.5 | 0.5 | |
| 16 | tỷ lệ rò rỉ hàng năm | %% | 0.5 | 0.5 | 0.5 | |
| 17 | mức độ bảo vệ bao vây | IP3X | IP3X | IP3X | ||
| KHÔNG. | Loại thiết bị đóng cắt | Cấu hình tùy chọn | Kích thước bao vây (WxDxH)mm | ||||||||||
| máy cắt | Máy biến áp hiện tại | Máy biến áp | Công tắc tải | Ngắt kết nối | Công tắc nối đất | Cầu chì | Thanh cái chính | Bảo vệ rơle | 12 | 24 | 36 | ||
| 1 | Bảng điều khiển LBS đến/đi | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885, v.v. | 375×1000×1635.500×1000×1885.600×1200×2000, v.v. | 750×1400×2250,900×1600×2300, v.v. | ||||||
| 2 | Bảng bảo vệ máy biến áp | ◎ | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885, v.v. | 375×1000×1635.500×1000×1885.600×1200×2000, v.v. | 750×1400×2250,900×1600×2300, v.v. | |||||
| 3 | Bảng đo sáng | ◎ | ◎ | ◎ | 500 × 1000 × 1635, v.v. | 750 × 1000 × 1635, v.v. | 750 × 1400 × 2250, v.v. | ||||||
| 4 | Bảng điều khiển đi CB | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635,750×1000×1635, v.v. | 750×1000×1885,800×1200×2200, v.v. | 1000×1400×2250, v.v. | |||
| 5 | CB đi với bảng đo sáng | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750 × 1000 × 1635, v.v. | 750 × 1000 × 1885, v.v. | 1000×1400×2250, v.v. | ||
LBS đến
Trafo bảo vệ
Đo sáng
Cbog w/.meter
Cb đi

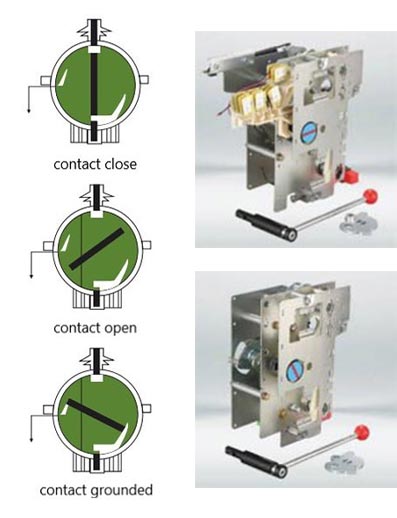

Chức năng chuyển mạch được vận hành độc lập bằng cần gạt hoặc động cơ.
Chức năng công tắc nối đất đóng mở độc lập bằng cần vận hành và năng lượng vận hành được
được cung cấp bởi một lò xo nén, được nhả ra để đóng hoặc ngắt kết nối tiếp điểm.
Chức năng chuyển mạch được vận hành độc lập bằng đòn bẩy hoặc động cơ và năng lượng vận hành được cung cấp bởi một
lò xo nén được nhả ra để đóng tiếp điểm. Thao tác đóng mở độc lập bằng nút bấm
(0) hoặc
bộ phận cắt hoặc thiết bị cắt song song.
Chức năng công tắc nối đất hoạt động độc lập với cần điều khiển và năng lượng vận hành được cung cấp bởi một
lò xo nén được nhả ra để đóng hoặc ngắt tiếp điểm.

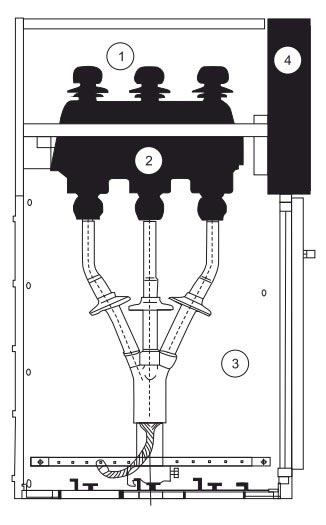

① Phòng thanh cái
② Công tắc chính
③ Phòng cáp
④ Cơ cấu vận hành, cơ cấu khóa liên động và phòng điều khiển áp suất thấp
Toàn bộ tủ thiết bị đóng cắt có thể chia làm 2 khối trên và dưới, khối trên của tủ bao gồm cái phòng bus, công tắc tải, phòng cơ chế vận hành và phòng điện áp thấp, khối bên dưới được tách ra khỏi cáp phòng. Toàn bộ bộ phận phía trên có thể được thay thế.
Phòng thanh cái được bố trí ở phần trên của tủ. Trong phòng thanh cái, các thanh cái chính được nối cùng nhau chạy qua cả dãy thiết bị đóng cắt.
Phòng chuyển mạch được trang bị công tắc tải lưu huỳnh hexafluoride loại SFG. Vỏ công tắc tải được làm của đổ nhựa epoxy, chứa đầy khí lưu huỳnh hexafluoride (SF6) làm môi trường cách điện và cung cấp vỏ với một lỗ quan sát. Phòng chuyển mạch có thể được trang bị bằng máy đo mật độ khí SF6 hoặc mật độ khí có tiếp điểm báo động theo yêu cầu của khách hàng.
Tủ công tắc tải có phòng cáp rộng rãi, chủ yếu dùng để đấu nối cáp nên lõi đơn hoặc cáp ba lõi có thể được kết nối bằng cách sử dụng đầu cáp không được che chắn đơn giản nhất và cũng có thể có đủ không gian chứa đựng thiết bị chống sét, máy biến dòng, công tắc nối đất thấp hơn và các bộ phận khác. Theo thiết kế tiêu chuẩn, cái cửa tủ có cửa sổ quan sát và thiết bị khóa liên động an toàn. Tấm đáy phòng cáp có nắp bịt kín và kẹp cáp có kích thước phù hợp với giá đỡ. Tấm đáy phòng cáp và khung cửa có thể được tháo rời để tạo điều kiện thuận lợi lắp đặt cáp.
Phòng cơ chế khóa liên động cũng đóng vai trò như một bảng điều khiển. Phòng điện áp thấp được trang bị một thiết bị vận hành bằng lò xo cơ cấu có chỉ báo vị trí và thiết bị khóa liên động cơ học, đồng thời cũng có thể được trang bị phụ trợ tiếp điểm, cuộn dây ngắt, cơ cấu ngắt khẩn cấp, màn hình hiển thị trực tiếp điện dung, ổ khóa và thiết bị vận hành bằng điện. Tại đồng thời, không gian buồng áp suất thấp cũng có thể được trang bị các vòng điều khiển, đồng hồ đo và rơle bảo vệ, và tủ rộng 750mm có hai buồng áp suất thấp giống hệt nhau để chứa nhiều phụ kiện hơn.

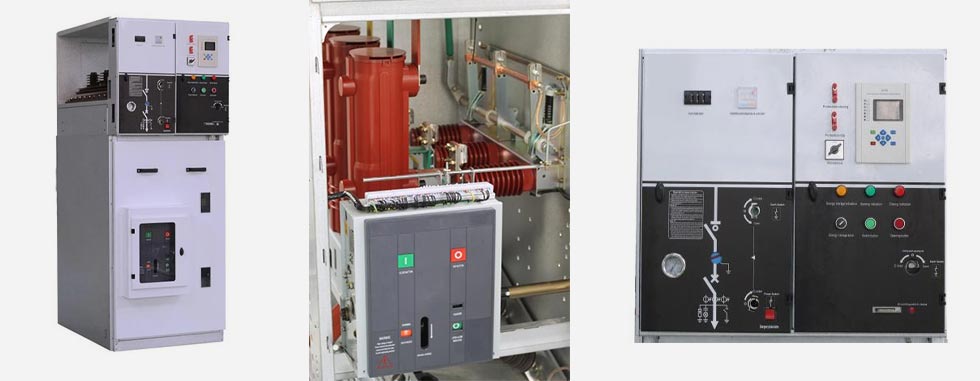

Tủ mạng vòng được trang bị bộ ngắt mạch chủ yếu được sử dụng làm nguồn điện chính trong mạng vòng hệ thống cấp điện, tủ đường dây đến của nguồn điện dự phòng và tủ phần giữa của kép hệ thống cung cấp điện.
(1) Máy cắt chân không
(2) Bộ ngắt mạch lưu huỳnh hexafluoride
(3) Cơ chế và khóa liên động
(4) Công tắc nối đất
Cố định phía trước, cố định bên/cạnh
(1) Từ trên xuống dưới, phòng thiết bị, phòng xe buýt, phòng chuyển mạch (cách ly), phòng ngắt mạch, cáp
phòng.
(2) CT, PT, thiết bị chống sét, công tắc nối đất và thiết bị bảo vệ rơle có thể được cấu hình theo người dùng
nhu cầu.
(3) Bộ ngắt mạch và công tắc tải (cách ly) có thể được khóa liên động.
1. Thao tác tay cầm: Đứng trước thiết bị đóng cắt, giơ đầu tay cầm lên và đẩy về phía trước, tay còn lại
tay cầm phần cuối của tay cầm để xoay.
2.Đảm bảo rằng cửa tủ đã được đóng đúng cách trước khi cấp điện hoặc tách biệt với đất.
3. Phải kiểm tra đồng hồ đo áp suất trước khi bật và tắt nguồn.
1.Xác nhận rằng cửa tủ đã đóng. Đưa tay cầm vào lỗ vận hành phía trên và xoay ngược chiều kim đồng hồ 180°cho đến khi nghe thấy tiếng phanh tách. Đèn báo trung tâm của bảng điều khiển đã ở đúng vị trí; cửa dưới là đóng cửa và công tắc nối đất bị tắt.
2. Đưa tay cầm vận hành vào lỗ vận hành phía dưới và xoay 180° theo chiều kim đồng hồ cho đến khi nghe thấy tiếng đóng giọng nói; chỉ báo trung tâm của bảng điều khiển ở vị trí D; công tắc sẽ bật và sau đó hoạt động cấp nguồn sẽ được thực hiện hoàn thành.
1. Tắt: Lắp tay cầm vận hành vào lỗ vận hành phía dưới và xoay ngược chiều kim đồng hồ 180 ° cho đến khi nghe thấy cái tách tiếng phanh (Nút sử dụng trực tiếp nếu có nút); tâm của bảng điều khiển ở đúng vị trí, sau đó chuyển đổi sẽ tắt.
2. Kiểm tra xem màn hình trực tiếp có tắt để đảm bảo phòng cáp trung tính về điện hay không, lắp thiết bị vận hành xử lý vào lỗ vận hành phía trên và xoay 180° theo chiều kim đồng hồ cho đến khi nghe thấy giọng nói đóng; đèn báo trung tâm của bảng điều khiển ở đúng vị trí và cửa dưới được mở khóa, công tắc nối đất được đóng và sau đó bị ngắt điện hoạt động được hoàn thành.
Khi tủ công tắc được cố định ở tấm đáy có thể được xúc bằng xe nâng. Khi nó không được cố định trên đáy tấm, tủ công tắc phải được nâng lên hoặc vận chuyển toàn bộ, nhưng nó phải được vận chuyển theo chiều dọc bất cứ lúc nào thời gian và không nên lật úp để tránh hư hỏng các linh kiện trong tủ. Thiết bị đóng cắt (ngay cả với bên ngoài bao bì) không nên để lâu bên ngoài.
◇ Tủ vòng không cần bảo trì trong ba năm trong điều kiện bình thường.
◇ Cơ cấu vận hành lò xo đơn và lò xo đôi của công tắc tải không cần bảo trì và không yêu cầu bất kỳ sự bôi trơn nào.
◇ Thiết bị bảo vệ rơle phải được kiểm tra theo yêu cầu của nhà sản xuất trước khi đưa vào sử dụng hoạt động.
◇ Chu kỳ bảo trì của tủ mạng vòng thường là mỗi năm một lần và các biện pháp bảo trì cụ thể sẽ được thực hiện như sau:
(1) Siết chặt tất cả các kết nối điện (bus chính, công tắc, dây cáp, dụng cụ đo lường) theo quy định
yêu cầu của hướng dẫn cài đặt.
(2) Hút bụi tất cả các bộ phận (công tắc chính, công tắc phụ, cơ cấu ngắt, động cơ, v.v.) và bề ngoài dây dẫn
kiểm tra.
(3) Thực hiện một thao tác đóng/mở duy nhất trên tất cả các công tắc, bao gồm cả công tắc nối đất.
(4) Bật nguồn điện điều khiển phụ trợ (không đưa ra tín hiệu điều khiển từ xa) cho tuần tự điện
hoạt động.
Các tài liệu và tài liệu đính kèm sau đây sẽ được bàn giao cùng với tủ khi tủ công tắc rời khỏi nhà máy:
◇ Giấy chứng nhận đủ tiêu chuẩn sản phẩm
◇ Hướng dẫn sử dụng sản phẩm
◇ Dữ liệu thiết kế kỹ thuật sản phẩm
◇ Phụ kiện tủ công tắc:
◇ Mỗi tổ hợp lắp đặt đều được trang bị tay cầm vận hành công tắc tải.
Người dùng nên cung cấp các thông tin sau khi đặt mua sản phẩm:
◇ Sơ đồ nối dây mạch chính và các yêu cầu kỹ thuật đặc biệt
◇ Sơ đồ lắp đặt thiết bị đóng cắt.
◇ Thông số kỹ thuật mô hình các bộ phận của tủ chuyển mạch và vòng lặp phụ trợ, sơ đồ vòng điều khiển (nếu
cần thiết)
◇ Các yêu cầu đặc biệt khác về thông tin bằng văn bản.
Nhà máy, chúng tôi có thể đảm bảo giá của chúng tôi là hợp lý và cạnh tranh.
Thông thường chúng tôi báo giá trong vòng 24 giờ sau khi nhận được yêu cầu của bạn.
Vâng, tất nhiên, chúng tôi chấp nhận OEM.
Thời gian giao hàng phụ thuộc vào số lượng đặt hàng, thông thường trong vòng 15-20 ngày sau khi nhận được khoản thanh toán.
Tất cả các sản phẩm sẽ được kiểm tra bắt đầu từ phụ kiện và sẽ được thực hiện kiểm tra định kỳ trước khi rời đi nhà máy của chúng tôi.
Chụp ảnh hoặc quay video về các vấn đề về chất lượng và gửi cho chúng tôi để chúng tôi kiểm tra và xác nhận, chúng tôi sẽ thực hiện giải pháp hài lòng cho bạn trong vòng 1-3 ngày.
12 tháng kể từ ngày vận chuyển.
● Chúng tôi chuyên về lĩnh vực này trong hơn 14 năm và có đội ngũ R&D giàu kinh nghiệm phụ trách thiết kế
và phát triển công việc cho từng dự án dựa trên nhu cầu đặc biệt của khách hàng.
● Chúng tôi có quy trình QC cực kỳ nghiêm ngặt từ linh kiện đến thành phẩm.
● Thời gian sản xuất ổn định trong vòng 15-20 ngày.
● Chúng tôi có đầy đủ các báo cáo thử nghiệm cho sản phẩm.
● Cung cấp giải pháp một bước.
