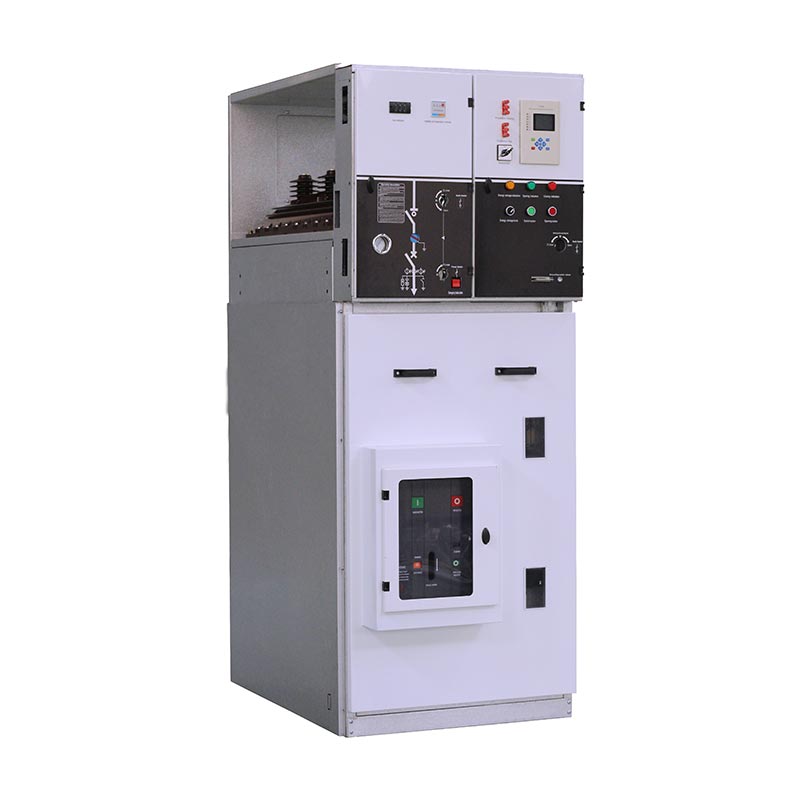

Với việc liên tục nâng cấp lưới điện đô thị, hệ thống phát điện năng lượng mới và cung cấp điện công nghiệp, thiết bị chuyển mạch trung thế nhỏ gọn, thông minh và ít bảo trì đã trở thành thiết bị cốt lõi không thể thiếu cho kỹ thuật phân phối điện. cácThiết bị chính đổ chuông bằng bộ ngắt mạch, được đại diện bởi thiết bị chính vòng cách điện bằng không khí SF6 dòng XGN15, đã dần thay thế các thiết bị đóng cắt cồng kềnh truyền thống nhờ diện tích nhỏ, hiệu suất ổn định và khả năng mở rộng mạnh mẽ. Blog này lấy các sản phẩm được sản xuất bởiChiết Giang Usune Electric Co., Ltd.làm cốt lõi, giới thiệu toàn diện các tính năng của sản phẩm, thông số kỹ thuật hoàn chỉnh, cấu trúc bên trong, thông số vận hành, kịch bản ứng dụng và dịch vụ hỗ trợ.
các Thiết bị chính đổ chuông bằng bộ ngắt mạchlà thiết bị đóng cắt mô-đun có vỏ bọc bằng kim loại được phát triển đặc biệt cho hệ thống phân phối điện trung áp 12kV đến 36kV. Áp dụng công nghệ cách nhiệt không khí và công tắc tải lưu huỳnh hexafluoride SF6 tiên tiến, nó tích hợp các chức năng ngắt mạch, bảo vệ, giám sát và khóa liên động vào một tủ. Được phát triển và sản xuất độc lập bởiChiết Giang Usune Electric Co., Ltd., sản phẩm dòng XGN15 có bố cục nhỏ gọn, vận hành linh hoạt và khóa liên động cơ học đáng tin cậy.
Khác với các tủ công tắc thông thường, thiết bị mạch vòng này được thiết kế để tự động hóa phân phối điện. Nó làm giảm đáng kể khó khăn trong việc xây dựng tại chỗ và bảo trì sau này, phù hợp với nhiều không gian lắp đặt hẹp khác nhau. Được hỗ trợ bởi hệ thống R&D, sản xuất và thử nghiệm hoàn chỉnh của công ty, mọi liên kết sản xuất đều tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, đảm bảo sản phẩm hoạt động ổn định lâu dài trong môi trường phân phối điện phức tạp. Nó đã được thúc đẩy rộng rãi trong việc cải tạo lưới điện đô thị và nông thôn, cung cấp điện công nghiệp và dân dụng, năng lượng mới và các lĩnh vực khác trong và ngoài nước.
Thiết bị chính dạng vòng có bộ ngắt mạchnổi bật trên thị trường thiết bị đóng cắt trung thế với nhiều thế mạnh cốt lõi. Kết hợp với công nghệ R&D độc lập và thiết kế tối ưu, những ưu điểm chính của nó được tóm tắt như sau:
•Cấu hình công tắc chính đa dạng: Được trang bị tiêu chuẩn công tắc tải SF6 tự sản xuất, có tuổi thọ cao, vận hành ổn định và chi phí bảo trì thấp. Người dùng cũng có thể chọn lắp đặt cầu dao chân không để nâng cao khả năng cắt và mức độ bảo vệ an toàn, thích ứng với các nhu cầu phân phối điện khác nhau.
•Vận hành kép & Nâng cấp thông minh: Hỗ trợ cả chế độ vận hành bằng tay và bằng điện để đáp ứng thói quen vận hành đa dạng tại chỗ. Nó có thể được kết hợp với các thiết bị FTU và RTU để thực hiện điều khiển từ xa, báo hiệu từ xa, đo lường từ xa và điều chỉnh từ xa, đáp ứng đầy đủ các yêu cầu "bốn điều khiển từ xa" của tự động hóa phân phối và thực hiện quản lý lưới điện thông minh.
•Công nghệ giám sát & bảo vệ tiên tiến: Tích hợp các cảm biến và rơle bảo vệ có độ chính xác cao, có thể theo dõi trạng thái vận hành thiết bị theo thời gian thực, phản ứng nhanh khi có sự cố và bảo vệ hiệu quả sự an toàn của hệ thống phân phối điện và người vận hành.
•Cấu trúc nhẹ và có thể mở rộng: Áp dụng sơ đồ lắp ráp tối ưu, thuận tiện cho việc vận chuyển, nâng hạ và lắp đặt. Thiết kế mô-đun hỗ trợ kết hợp tự do và mở rộng công suất sau này, đáp ứng linh hoạt với nhu cầu năng lượng thay đổi của thị trường.
•An toàn cao & Kích thước nhỏ gọn: Cấu trúc cách nhiệt không khí + thiết bị khóa liên động cơ học đáng tin cậy, ngăn ngừa hoạt động sai một cách hiệu quả. Kích thước tủ nhỏ giúp tiết kiệm không gian sàn, đây là thiết bị được ưa chuộng cho các trạm biến áp và phòng phân phối có không gian hạn chế.
Để đảm bảo hoạt động ổn định và an toàn củaThiết bị chính đổ chuông bằng bộ ngắt mạch,thiết bị có yêu cầu rõ ràng về môi trường hoạt động. Tất cả các sản phẩm đều được kiểm tra theo các tiêu chuẩn sau:
1. Độ cao tối đa: 1000m
2. Phạm vi nhiệt độ xung quanh: -35oC ~ 45oC, chênh lệch nhiệt độ tối đa không được vượt quá 25oC
3. Tiêu chuẩn độ ẩm: Độ ẩm tương đối trung bình hàng ngày ≤95%; Độ ẩm tương đối trung bình hàng tháng ≤90%
4. Khả năng chống địa chấn: Thích ứng với cường độ địa chấn từ 8 độ trở xuống
5. Yêu cầu về địa điểm: Không có nguy cơ rung động, va đập, cháy nổ, ăn mòn hóa học và nổ nghiêm trọng
Vui lòng xác nhận môi trường tại chỗ trước khi lắp đặt để kéo dài tuổi thọ của thiết bị và tránh các lỗi vận hành.
Bảng sau liệt kê tất cả các thông số kỹ thuật tiêu chuẩn của dòng XGN15Thiết bị chính đổ chuông bằng bộ ngắt mạch, bao gồm ba cấp điện áp chính 12kV, 24kV và 36kV, để bạn tham khảo thiết kế kỹ thuật và mua sắm:
| Có/không | Tên | Đơn vị | 12kV | 24kV | 36kV |
| 1 | Điện áp định mức | kV | 12 | 24 | 36 |
| 2 | Đánh giá hiện tại | A | 630 | 630 | 630 |
| 3 | Dòng điện ngắt vòng kín định mức | A | 630 | 630 | 630 |
| 4 | Đánh giá về dòng điện cắt tải | A | 630 | 630 | 630 |
| 5 | Dòng điện chịu được thời gian ngắn định mức | kA | 16 | 16 | 16 |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 40 | 40 | 40 |
| 7 | Dòng điện ngắn mạch định mức | kA | 40 | 40 | 40 |
| 8 | Điện áp chịu được tần số công nghiệp định mức (Pha-pha & pha-đất) | kV | 28 | 50 | 70 |
| 9 | Điện áp chịu được tần số công nghiệp định mức (Trên khoảng cách cách ly) | kV | 32 | 60 | 80 |
| 10 | Điện áp chống sét định mức (Pha-pha & pha-đất) | kV | 75 | 125 | 170 |
| 11 | Điện áp chống sét định mức (Trên khoảng cách cách ly) | kV | 85 | 145 | 195 |
| 12 | Dòng chuyển định mức | A | 630 | 630 | 630 |
| 13 | Độ bền cơ học | ôi | M1 1000 | M1 1000 | M1 1000 |
| 14 | Độ bền điện | ôi | E1 | E1 | E1 |
| 15 | Áp suất khí SF6 (20oC) | thanh | 0.5 | 0.5 | 0.5 |
| 16 | Tỷ lệ rò rỉ hàng năm | %% | 0.5 | 0.5 | 0.5 |
| 17 | Mức độ bảo vệ bao vây | / | IP3X | IP3X | IP3X |
cácThiết bị chính đổ chuông bằng bộ ngắt mạchhỗ trợ nhiều loại tủ và cấu hình thành phần linh hoạt. Các thân tủ khác nhau có tiêu chuẩn kích thước tương ứng cho hệ thống 12kV, 24kV và 36kV, như trong bảng dưới đây:
| KHÔNG. | Loại thiết bị đóng cắt | Cấu hình tùy chọn | Kích thước 12kV (W×D×H, mm) | Kích thước 24kV (W×D×H, mm) | Kích thước 36kV (W×D×H, mm) |
| 1 | Bảng điều khiển LBS đến/đi | Dao tải, dao nối đất, thanh cái chính | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Bảng bảo vệ máy biến áp | Dao tải, dao nối đất, cầu chì, thanh cái chính | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Bảng đo sáng | Máy biến áp, cầu chì, thanh cái chính | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Bảng điều khiển đi CB | Máy cắt, Máy biến dòng, Dao tải, Dao nối đất, Bảo vệ rơle, Thanh cái chính | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB đi với bảng đo sáng | Máy cắt, Máy biến dòng, Máy biến áp, Dao cắt tải, Dao nối đất, Bảo vệ rơle, Thanh cái chính | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Cấu trúc tổng thể của tủ
Tủ củaThiết bị chính đổ chuông bằng bộ ngắt mạchđược chia thành các đơn vị độc lập trên và dưới, có vách ngăn rõ ràng và an toàn vững chắc:
1.Phòng thanh cái: Nằm ở phần trên của tủ, thanh cái chính chạy qua toàn bộ nhóm thiết bị đóng cắt để thực hiện việc truyền tải điện năng giữa các tủ.
2. Phòng chuyển mạch chính: Được trang bị công tắc tải SF6 bọc nhựa epoxy, có lỗ quan sát và máy đo mật độ khí SF6 tùy chọn.
3. Phòng cáp: Không gian rộng rãi để đi dây cáp, có thể trang bị thiết bị chống sét, máy biến dòng và các phụ kiện khác. Tấm đáy và cửa tủ có thể tháo rời để lắp đặt cáp dễ dàng.
4. Cơ chế vận hành & phòng điều khiển điện áp thấp: Được trang bị khóa liên động cơ học, chỉ báo vị trí, tiếp điểm phụ, cuộn dây và các bộ phận khác, hỗ trợ các vòng điều khiển và dụng cụ đo lường khác nhau.
Thiết bị chính vòng mô-đun XGN15 V bao gồm bộ ngắt mạch chân không, bộ ngắt mạch SF6, cơ cấu khóa liên động và công tắc nối đất. Các phương pháp cài đặt là cố định phía trước và cố định bên. Bộ ngắt mạch và công tắc tải có thể được khóa liên động để tránh hoạt động sai.
6.2 Hai loại cơ chế vận hành
•Loại K (Cơ cấu lò xo đơn chức năng kép): Công tắc tải hoạt động độc lập bằng đòn bẩy hoặc động cơ; dao nối đất được dẫn động bằng lò xo nén và vận hành bằng một đòn bẩy riêng.
•Loại A (Cơ cấu lò xo kép chức năng kép): Công tắc tải sử dụng bộ lưu trữ năng lượng bằng lò xo, cần đỡ, động cơ hoặc nút bấm. Dao nối đất được vận hành bằng một đòn bẩy độc lập có truyền động bằng lò xo.
Mọi hoạt động củaThiết bị chính đổ chuông bằng bộ ngắt mạchphải được thực hiện khi cửa tủ đã đóng. Người vận hành cần tuân thủ quy trình chuẩn hóa:
7.1 Hoạt động bật nguồn
1.Xác nhận cửa tủ đã đóng hoàn toàn, lắp tay cầm vận hành vào lỗ trên và xoay 180° ngược chiều kim đồng hồ cho đến khi nghe thấy âm thanh tách phanh và ngắt kết nối công tắc nối đất.
2. Đưa tay cầm vào lỗ dưới và xoay 180° theo chiều kim đồng hồ cho đến khi nghe thấy âm thanh đóng. Đèn báo ở vị trí làm việc và thao tác bật nguồn đã hoàn tất.
7.2 Thao tác tắt nguồn
1. Đưa tay cầm vào lỗ dưới và xoay 180° ngược chiều kim đồng hồ để cắt điện; nếu được trang bị nút bấm, hãy nhấn trực tiếp vào nút ngắt.
2.Kiểm tra xem màn hình trực tiếp đã tắt hoàn toàn chưa để xác nhận phòng cáp không có điện. Đưa tay cầm vào lỗ trên và xoay 180° theo chiều kim đồng hồ để đóng dao nối đất. Cửa tủ được mở khóa và thao tác tắt nguồn hoàn tất.
Lưu ý: Kiểm tra đồng hồ đo áp suất SF6 trước mỗi lần thao tác chuyển mạch để đảm bảo thiết bị hoạt động trong dải áp suất bình thường.
8.1 Vận chuyển & Bảo quản
•Khi tủ được cố định ở tấm đáy thì có thể vận chuyển bằng xe nâng; mặt khác, sử dụng cẩu tích hợp. Thiết bị phải được giữ thẳng đứng trong quá trình vận chuyển và không được lật đổ.
•Không để thiết bị đóng cắt ngoài trời lâu ngày để tránh ẩm ướt, bụi bẩn và ăn mòn.
8.2 Quy tắc bảo trì
1. Thiết bị không cần bảo trì trong vòng 3 năm trong điều kiện hoạt động bình thường và cơ cấu vận hành lò xo không cần bôi trơn.
2. Chu kỳ bảo trì định kỳ là 1 năm. Nội dung bảo trì bao gồm siết chặt tất cả các đầu nối điện, hút bụi và kiểm tra các bộ phận bên trong.
3. Tiến hành kiểm tra đóng mở tất cả các thiết bị đóng cắt và thiết bị chuyển mạch nối đất thường xuyên, đồng thời kiểm tra vòng điện để đảm bảo hoạt động linh hoạt.
4. Kiểm tra và gỡ lỗi các thiết bị bảo vệ rơle trước khi đưa vào vận hành.
9.1 Tài liệu & Phụ kiện đính kèm
Mỗi bộThiết bị chính đổ chuông bằng bộ ngắt mạchđược cung cấp đầy đủ các tài liệu: Giấy chứng nhận sản phẩm, hướng dẫn vận hành, bản vẽ thiết kế kỹ thuật và một bộ tay cầm vận hành đặc biệt.
9.2 Thông tin đặt hàng bắt buộc
Khách hàng cần cung cấp các thông tin sau khi đặt hàng: Sơ đồ nối dây mạch chính, sơ đồ lắp đặt thiết bị đóng cắt, mô hình linh kiện, sơ đồ vòng lặp phụ và các yêu cầu kỹ thuật đặc biệt khác để đảm bảo sản phẩm được tùy chỉnh chính xác.
Chiết Giang Usune Electric Co., Ltd. được thành lập vào năm 2011 và đặt tại Khu phát triển kinh tế Nhạc Thanh, một cơ sở sản xuất điện nổi tiếng ở Trung Quốc. Công ty có vốn đăng ký 8 triệu đô la Mỹ, xưởng sản xuất hiện đại rộng 4300㎡ và hơn 100 nhân viên chuyên nghiệp. Sau nhiều năm phát triển, công ty đã xây dựng được ba dây chuyền sản xuất cốt lõi: dây chuyền sản xuất thiết bị đóng cắt hạ thế và trung thế, dây chuyền sản xuất cầu dao điện áp cao và dây chuyền sản xuất phun nhựa epoxy.
Công ty tích hợp R&D, sản xuất và bán hàng, với ma trận sản phẩm hoàn chỉnh bao gồm thiết bị chuyển mạch điện áp cao và điện áp thấp, máy biến áp, cuộn cảm tương hỗ, bộ ngắt mạch điện áp cao và phụ kiện chuyển mạch. Nó đã vượt qua các chứng chỉ ISO 9001, ISO 14001 và ISO 45001, đồng thời trở thành nhà cung cấp đủ tiêu chuẩn của Tập đoàn Lưới điện Nhà nước Trung Quốc và Tập đoàn Xây dựng Đường sắt Trung Quốc. Với hơn 14 năm kinh nghiệm trong ngành, công ty có đội ngũ R&D giàu kinh nghiệm và hệ thống QC nghiêm ngặt, hỗ trợ tùy chỉnh OEM. Chu kỳ sản xuất thông thường được kiểm soát trong vòng 15-20 ngày và tất cả các sản phẩm đều được trang bị báo cáo thử nghiệm đầy đủ để đảm bảo chất lượng đáng tin cậy.
cácThiết bị chính đổ chuông bằng bộ ngắt mạchđã được ứng dụng ở nhiều công trình trọng điểm trong và ngoài nước, tích lũy kinh nghiệm kỹ thuật phong phú:
•Dự án phóng hàng không vũ trụ
•Các dự án nhà máy hóa chất và nhà máy điện của Tập đoàn Huaneng
•Nhà máy điện hạt nhân, trạm thủy điện và trung tâm lưu trữ dầu
•Cộng đồng dân cư đô thị, khu phức hợp thương mại và danh lam thắng cảnh hỗ trợ phân phối điện
•318 Quốc lộ, đường sắt, đường hầm và các dự án cấp điện vận tải khác
Hiệu suất sản phẩm ổn định và dịch vụ hậu mãi chu đáo đã giành được sự tán dương nhất trí từ các nhà thầu kỹ thuật và người dùng cuối.
Q1: Bạn có phải là nhà sản xuất hoặc công ty thương mại?
A: Chúng tôi là một nhà máy trực tiếp chuyên nghiệp. Tất cảThiết bị chính đổ chuông bằng bộ ngắt mạchvà các sản phẩm điện khác được sản xuất độc lập, với giá trực tiếp tại nhà máy cạnh tranh.
Câu 2: Tôi có thể nhận được báo giá trong bao lâu sau khi gửi yêu cầu?
Trả lời: Đội ngũ bán hàng của chúng tôi sẽ cung cấp báo giá chính thức trong vòng 24 giờ sau khi nhận được nhu cầu chi tiết của bạn.
Câu 3: Chúng tôi có thể tùy chỉnh logo và hình thức bên ngoài của sản phẩm không?
Trả lời: Có, chúng tôi hỗ trợ các dịch vụ OEM và ODM, đồng thời có thể in logo khách hàng và thông tin công ty lên tủ theo yêu cầu.
Q4: Thời gian sản xuất tiêu chuẩn là gì?
A: Thời gian giao hàng được xác định bởi số lượng đặt hàng. Thông thường, hàng hóa có thể được giao trong vòng 15-20 ngày sau khi nhận được tiền đặt cọc.
Câu 5: Quy trình kiểm soát chất lượng của bạn là gì?
Trả lời: Chúng tôi thực hiện kiểm tra toàn bộ quy trình từ nguyên liệu thô, phụ kiện đến thành phẩm. Tất cả các thiết bị sẽ trải qua các cuộc kiểm tra định kỳ tại nhà máy trước khi giao hàng, cùng với nhiều báo cáo kiểm tra được cung cấp.
Q6: Làm thế nào để giải quyết vấn đề chất lượng sản phẩm sau bán hàng?
Trả lời: Nếu có bất kỳ vấn đề nào về chất lượng xảy ra, vui lòng gửi ảnh hoặc video cho chúng tôi. Đội ngũ kỹ thuật của chúng tôi sẽ đưa ra giải pháp mục tiêu trong vòng 1-3 ngày.
Q7: Thời gian bảo hành sản phẩm là bao lâu?
Trả lời: Chúng tôi cung cấp dịch vụ bảo hành 12 tháng kể từ ngày giao hàng.
Q8: Tại sao chọn chúng tôi làm nhà cung cấp của bạn?
Trả lời: Chúng tôi có hơn 14 năm kinh nghiệm chuyên môn, khả năng R&D và tùy biến mạnh mẽ, kiểm soát chất lượng nghiêm ngặt, chu kỳ giao hàng ổn định và báo cáo thử nghiệm đầy đủ, cung cấp các giải pháp thiết bị phân phối điện một cửa.
Là thiết bị cốt lõi để cung cấp điện cho mạng vòng trung thế hiện đại,Thiết bị chính đổ chuông bằng bộ ngắt mạchtích hợp cấu trúc nhỏ gọn, chức năng thông minh, bảo trì thấp và độ an toàn cao, thích ứng hoàn hảo với xu hướng phát triển của lưới điện thông minh đô thị, sản xuất năng lượng mới và phân phối điện công nghiệp. Được hỗ trợ bởi sức mạnh R&D mạnh mẽ, dây chuyền sản xuất được tiêu chuẩn hóa và hệ thống kiểm soát chất lượng hoàn hảo,Chiết Giang Usune Electric Co., Ltd.cung cấp các thiết bị mạch vòng có chất lượng cao, có thể tùy chỉnh và một bộ dịch vụ hỗ trợ đầy đủ cho khách hàng toàn cầu.
Cho dù bạn đang tham gia vào hợp đồng kỹ thuật điện, bán buôn thiết bị điện, xây dựng dự án năng lượng mới hay cải tạo lưới điện đô thị, sản phẩm của chúng tôi có thể đáp ứng nhu cầu mua sắm và kỹ thuật đa dạng của bạn. Nếu bạn muốn biết thêm về thông số sản phẩm, sơ đồ tùy chỉnh, báo giá và chi tiết hợp tác dự án, vui lòng liên hệliên hệ với chúng tôi. Đội ngũ kỹ thuật và bán hàng quốc tế chuyên nghiệp của chúng tôi sẽ trả lời bạn kịp thời, cung cấp hỗ trợ mẫu miễn phí và hướng dẫn kỹ thuật chuyên nghiệp và mong muốn thiết lập mối quan hệ hợp tác cùng có lợi lâu dài với các đối tác trên toàn thế giới.
