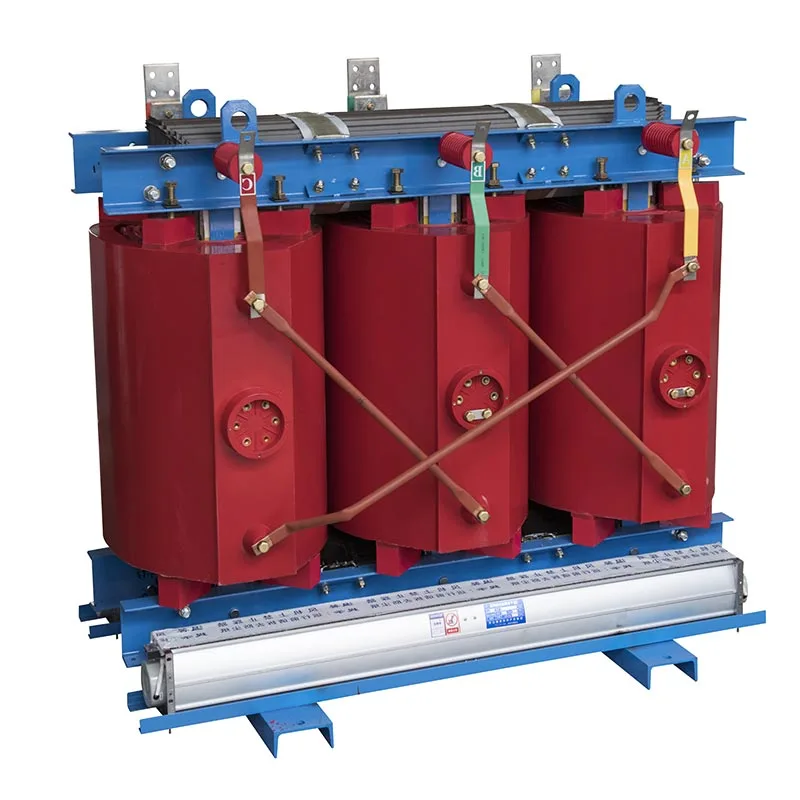

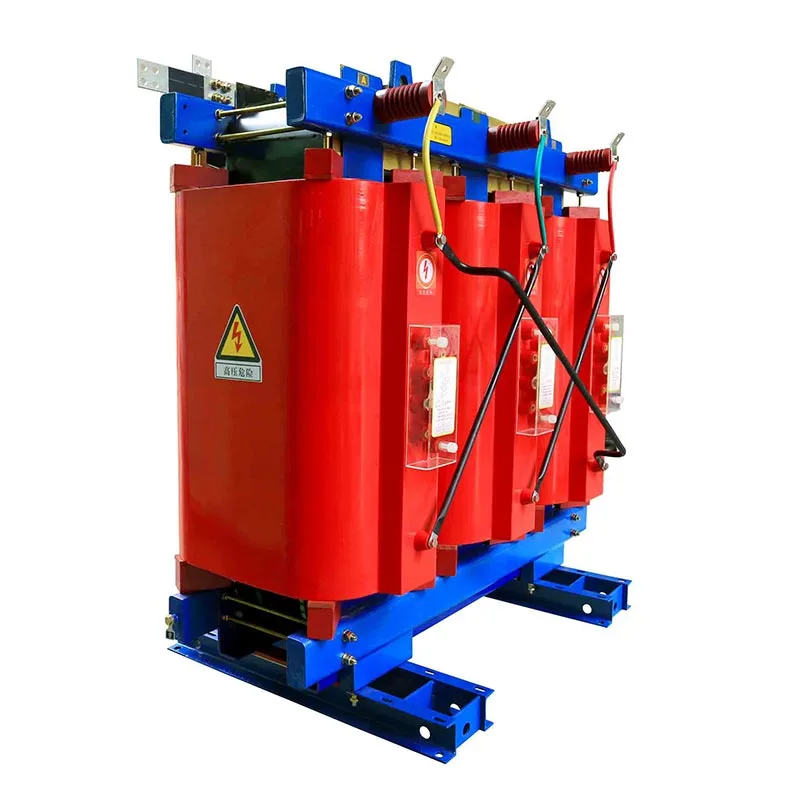

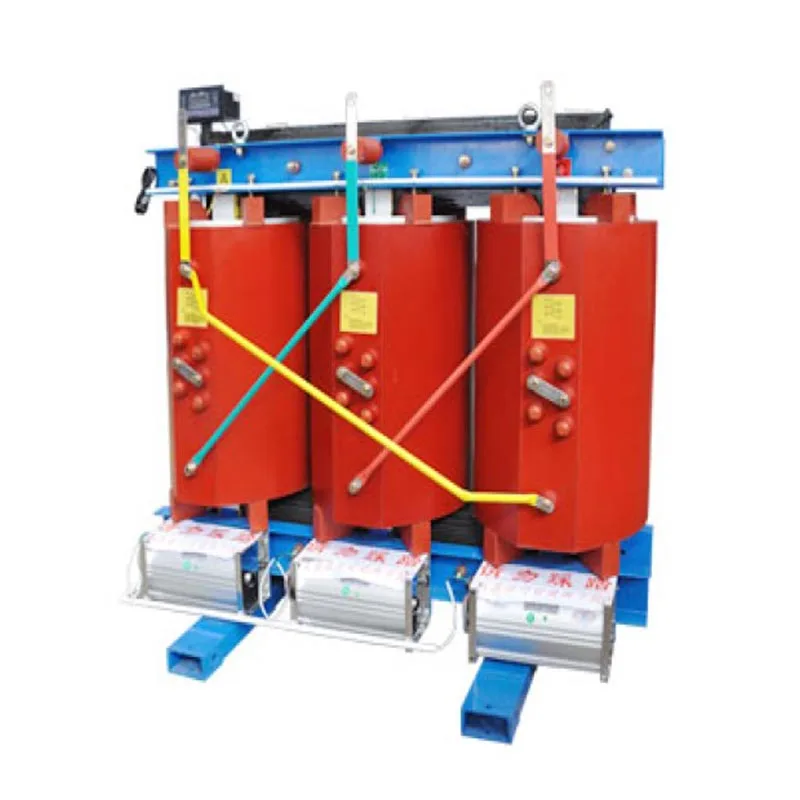

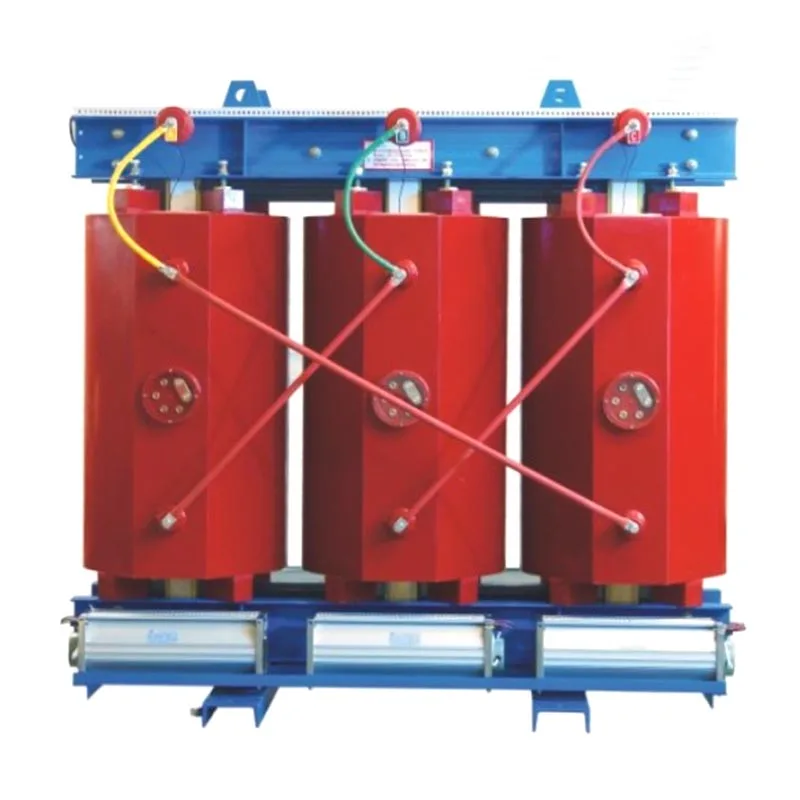

Máy biến áp loại khô nhựa đúc Usune 500kVA là thiết bị phân phối điện không dầu sử dụng không khí để làm mát và cách nhiệt. Các cuộn dây của nó được bọc hoàn toàn bằng nhựa epoxy chịu nhiệt độ cao, hoàn toàn loại bỏ các mối nguy hiểm về an toàn như rò rỉ dầu, cháy nổ. Thiết bị có tính năng phóng điện cục bộ thấp, tiếng ồn tối thiểu và không phát thải chất gây ô nhiễm, cho phép vận hành lâu dài, không cần bảo trì. Nó phù hợp cho các ứng dụng điện trong nhà đòi hỏi khắt khe khác nhau và được sử dụng rộng rãi trong các hệ thống phân phối điện cho thương mại các tòa nhà, bệnh viện, trường học, nhà máy công nghiệp và tàu điện ngầm.
Máy biến áp loại khô nhựa đúc 500kVA không chứa dầu cách điện và sử dụng loại H vật liệu đúc chịu nhiệt độ cao. Nó sẽ không bắt lửa, nổ hoặc rò rỉ dầu trong điều kiện bất thường chẳng hạn như quá tải hoặc ngắn mạch. Lắp đặt trong nhà không yêu cầu các phương tiện phòng cháy chữa cháy chuyên dụng như hố dầu hoặc tường lửa, giảm chi phí xây dựng dân dụng và phụ trợ một cách hiệu quả.
Không có nguy cơ rò rỉ dầu hay phát thải khí độc hại trong quá trình vận hành, đảm bảo tuân thủ công trình xanh và tiêu chuẩn môi trường. Nó có thể được lắp đặt trực tiếp trong không gian kín—chẳng hạn như phòng thiết bị bệnh viện kín hoặc buồng thiết bị tàu điện ngầm dưới lòng đất mà không cần hệ thống thu hồi dầu thải, mang lại khả năng tuyệt vời khả năng thích ứng với môi trường.
Cấu trúc cuộn dây đối xứng và cán màng lõi được tối ưu hóa làm giảm đáng kể độ rung điện từ và tiếng ồn vận hành. Quá trình đúc chân không giúp loại bỏ bong bóng cuộn dây bên trong, kiểm soát hiệu quả một phần phóng điện và chống lão hóa cách điện, từ đó đảm bảo hoạt động ổn định, liên tục trong hơn 20 năm.
Thép silicon định hướng dạng hạt cao cấp được sử dụng làm lõi, giảm đáng kể cả tổn thất không tải và khi có tải. Được thiết kế cho các tình huống cần nguồn điện liên tục 24 giờ—chẳng hạn như các nhà máy và tòa nhà thương mại—nó giảm đáng kể mức tiêu thụ năng lượng lâu dài, phù hợp với tiêu chuẩn tiết kiệm năng lượng toàn cầu.
Nó có cấu trúc tích hợp sử dụng cách nhiệt không khí và làm mát không khí tự nhiên, loại bỏ sự cần thiết định kỳ thay thế, lọc hoặc kiểm tra dầu cách điện. Bảo trì định kỳ chỉ giới hạn ở bụi đơn giản loại bỏ và kiểm tra các kết nối thiết bị đầu cuối, giảm đáng kể chi phí nhân công và vật liệu liên quan đến vận hành và bảo trì.
Nó hoạt động đáng tin cậy ở nhiệt độ môi trường xung quanh từ -20°C đến +40°C, ở độ cao lên tới 1.000 mét và trong độ ẩm tương đối ≤95% (không ngưng tụ). Các cuộn dây đúc kín có khả năng chống bụi, ẩm và ăn mòn nhẹ, làm cho thiết bị phù hợp với các môi trường phức tạp như không gian ngầm, cơ sở nhà máy ẩm ướt và cơ sở y tế phòng sạch.
So với máy biến áp ngâm dầu có cùng công suất, thiết bị này nhỏ hơn và nhẹ hơn, cần ít không gian hơn để phân phối điện. Việc vận chuyển, nâng hạ và lắp ráp tại chỗ dễ dàng giúp rút ngắn thời gian thi công một cách hiệu quả thời gian thực hiện các dự án phân phối điện.
Máy biến áp loại khô nhựa đúc Usune 500kVA hoạt động theo nguyên lý cảm ứng điện từ, đạt được Chuyển đổi điện áp xoay chiều và truyền tải điện thông qua khớp nối từ thông giữa sơ cấp và thứ cấp cuộn dây. Quy trình hoạt động cốt lõi như sau:
1. Dòng điện xoay chiều chạy qua cuộn sơ cấp tạo ra từ thông xoay chiều bên trong miếng sắt cốt lõi;
2. Từ thông xoay chiều đi qua cuộn dây thứ cấp tạo ra một suất điện động xoay chiều thông qua cảm ứng điện từ;
3. Việc chuyển đổi điện áp (tăng hoặc giảm) và truyền tải điện được thực hiện dựa trên tỷ số vòng dây cố định giữa cuộn dây sơ cấp và thứ cấp.
Không giống như máy biến áp ngâm trong dầu, thiết bị này hoàn toàn dựa vào không khí làm phương tiện để cách nhiệt và tản nhiệt giữa lõi và cuộn dây, không chứa dầu cách điện. Nhiệt được tiêu tán thông qua đối lưu tự nhiên hoặc cưỡng bức làm mát không khí, cho phép chuyển đổi điện áp an toàn và ổn định trong môi trường trong nhà kín.
| Mục | Thông số kỹ thuật |
| Phạm vi công suất định mức | 30～2500 kVA (model tiêu chuẩn 500 kVA tùy chỉnh) |
| Điện áp định mức cao áp | 10kV / 10,5kV |
| Điện áp định mức điện áp thấp | 0,4kV |
| Tần số định mức | Tương thích tần số kép 50/60Hz |
| Nhóm vectơ | Dyn11 |
| Trở kháng điện áp | 4%～6% (cấu hình tiêu chuẩn 6%) |
| Mục | Thông số kỹ thuật |
| Nhiệt độ môi trường cho phép | -20oC～+40oC |
| Độ cao áp dụng | 1000m |
| Độ ẩm tương đối cho phép | 95% (không ngưng tụ) |
| Vị trí lắp đặt tiêu chuẩn | trong nhà |
Một ga tàu điện ngầm cỡ trung bình ở miền Đông Trung Quốc đã mua ba máy biến áp loại khô đúc nhựa Usune 500kVA đến hệ thống chiếu sáng, thông gió và điều khiển tín hiệu của nhà máy điện. Môi trường tàu điện ngầm được bao bọc và ẩm ướt với yêu cầu nghiêm ngặt về an toàn cháy nổ; máy biến áp ngâm trong dầu gây ra rủi ro về an toàn ở những nơi như vậy. Kể từ khi bước vào ba năm trước, thiết bị đã chứng tỏ mức độ ồn thấp và hiệu suất phóng điện cục bộ ổn định không yêu cầu bảo trì thường xuyên, đáp ứng đầy đủ tiêu chuẩn an toàn cho hoạt động vận chuyển đường sắt ngầm.
Một bệnh viện cấp 3 đã thay thế máy biến áp ngâm dầu đã cũ bằng hai máy biến áp loại khô Usune 500kVA để cấp điện thiết bị y tế chính xác như máy quét CT và MRI. Những sản phẩm này loại bỏ nguy cơ hỏa hoạn và ô nhiễm và vận hành êm ái, đảm bảo cung cấp điện ổn định cho trang thiết bị y tế; Ngoài ra, bản chất không cần bảo trì của chúng giảm đáng kể khối lượng công việc quản lý thiết bị của bệnh viện.
Đ1: Có. Thiết bị sử dụng phương pháp đúc nhựa epoxy chân không để tạo ra cấu trúc cuộn dây kín hoàn toàn, hiệu quả chống ẩm, bụi và ăn mòn. Nó hoạt động ổn định trong môi trường có độ ẩm tương đối lên tới 95% (không ngưng tụ) và phù hợp rộng rãi cho các phòng thiết bị tàu điện ngầm, phòng phân phối ngầm và phòng ẩm ướt cơ sở vật chất nhà máy. Đối với các môi trường có sự ngưng tụ kéo dài, có sẵn các vỏ bọc được xếp hạng IP tùy chỉnh để tăng cường khả năng chống nước.
Câu trả lời 2: Về cơ bản, thiết bị này không cần bảo trì, không cần thay thế, lọc hoặc kiểm tra lớp cách điện dầu. Bảo trì định kỳ chỉ bao gồm làm sạch bụi từ cuộn dây bằng khí nén và kiểm tra thiết bị đầu cuối độ kín sáu tháng một lần; không cần thiết bị kiểm tra chuyên dụng, dẫn đến hiệu quả lâu dài đáng kể tiết kiệm chi phí hoạt động.
Trả lời 3: Ưu điểm chính là không có rủi ro cháy nổ. Máy biến áp ngâm dầu truyền thống có chứa dầu cách điện dễ cháy—làm cho chúng dễ bị cháy hoặc nổ trong trường hợp đoản mạch hoặc quá nhiệt—và yêu cầu các cơ sở phụ trợ như hố dầu và tường lửa. Máy biến áp loại khô đúc nhựa Usune sử dụng nhựa rắn chống cháy và không chứa chất dễ cháy; chúng không truyền lửa trong trường hợp có lỗi và có thể được lắp đặt trực tiếp tại các địa điểm trong nhà có mật độ dân cư đông đúc—chẳng hạn như bệnh viện, trường học và khu mua sắm trung tâm mua sắm—mà không cần thêm cơ sở hạ tầng an toàn cháy nổ.
