Thiết bị đóng cắt AC có thể tháo rời bọc kim loại trong nhà KYN61-40.5 được thiết kế cho Hệ thống phân phối điện xoay chiều 3 pha 40,5kV, 50/60Hz. Áp dụng ABB thiết kế phác thảo tiêu chuẩn hóa và các khái niệm giao diện người-máy, điều này thiết bị đóng cắt điện áp cao kết hợp cấu trúc khoang KYN61 đã được chứng minh với Kiểu dáng công nghiệp theo phong cách ABB và các tính năng an toàn vận hành tiên tiến.
Được thiết kế cho các ứng dụng phân phối điện trung thế đáng tin cậy, Thiết bị đóng cắt KYN61-40.5 cung cấp độ bền cơ học, điện tuyệt vời sự thuận tiện về hiệu suất và bảo trì cho các trạm biến áp, nhà máy điện và hệ thống điện công nghiệp.
Thân tủ của Thiết bị đóng cắt KYN61-40.5 được sản xuất bằng vật liệu chất lượng cao tấm thép mạ nhôm kẽm gia công bằng công nghệ uốn CNC. các cấu trúc áp dụng phương pháp lắp ráp bắt vít cường độ cao mà không cần hàn, đảm bảo độ cứng của tủ tuyệt vời, độ chính xác về kích thước và độ ổn định cơ học lâu dài.
Kích thước tủ tiêu chuẩn là:

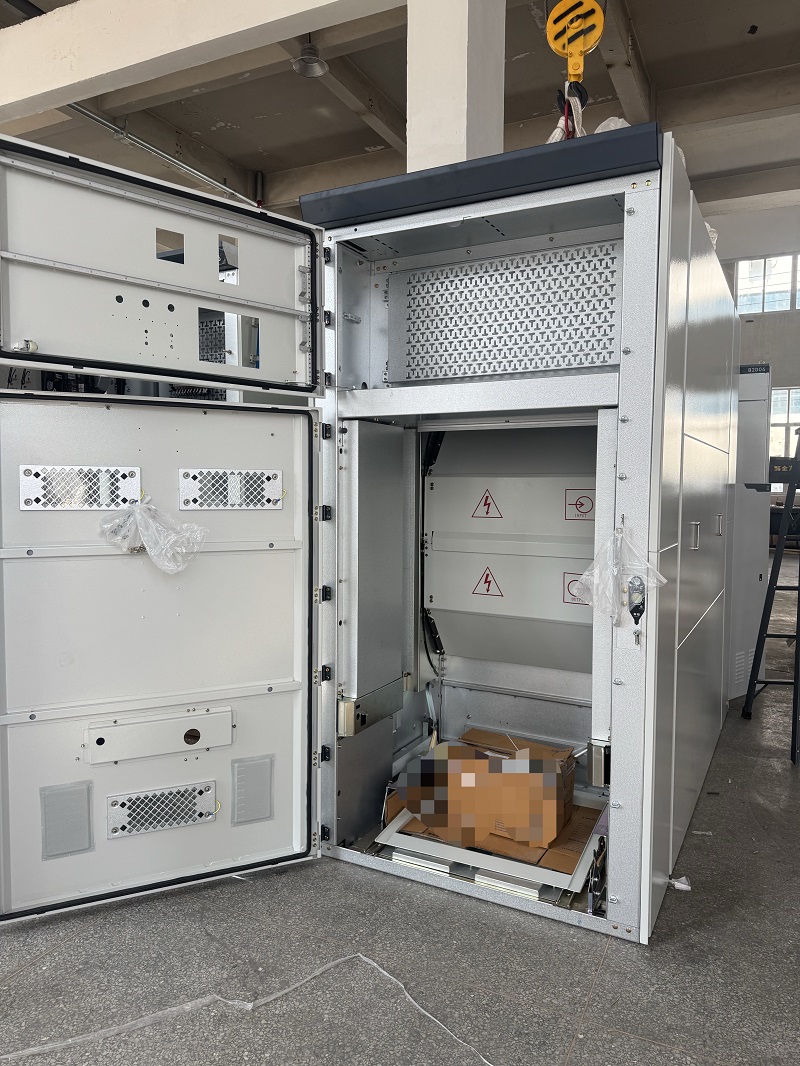

Vỏ được chia bằng các vách ngăn kim loại nối đất thành bốn vách ngăn độc lập ngăn:
Mỗi ngăn có kênh giảm áp độc lập để hoạt động hiệu quả giải phóng áp suất hồ quang bên trong và cải thiện an toàn vận hành.
Mặt trước của Thiết bị đóng cắt KYN61-40.5 áp dụng thiết kế vận hành tích hợp. Cửa sổ xem dụng cụ, tay cầm vận hành cơ khí, vị trí xe đẩy tay đèn báo, cơ chế khóa và nhãn cảnh báo được bố trí rõ ràng, khoa học. bố trí có tổ chức, cho phép người vận hành nhanh chóng xác định trạng thái thiết bị.
Lưới thông gió được tối ưu hóa giúp tản nhiệt hiệu quả trong khi vẫn duy trì một diện mạo tủ sạch sẽ và thống nhất. Đánh giá bảo vệ bao vây đạt IP4X và mức bảo vệ là IP2X khi cửa khoang máy cắt được đóng đã mở.

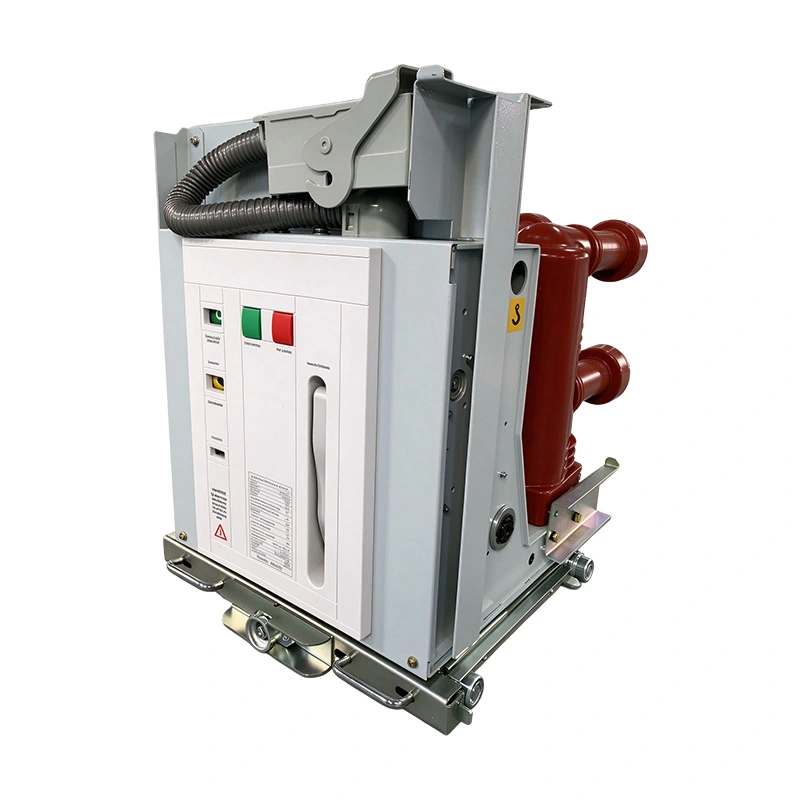

Thiết bị đóng cắt KYN61-40.5 hoàn toàn tương thích với ABB HD4 và VD4-40.5 bộ ngắt mạch chân không có thể rút ra, cũng như rơle bảo vệ dòng ABB REF. Điều này làm cho nó trở thành một giải pháp lý tưởng cho các dự án yêu cầu thiết bị đóng cắt tương thích với ABB cấu hình.
Xe đẩy tay có thể kéo được sử dụng cơ cấu đẩy trục vít gắn trên sàn, mang lại khả năng vận hành trơn tru và khả năng thay thế tuyệt vời cho mạch chân không ABB máy cắt. Hệ thống khóa liên động năm phòng ngừa hoàn chỉnh tích hợp cơ khí và các chức năng bảo vệ an toàn điện theo khái niệm logic an toàn của ABB.
Thiết kế, khe hở cách điện, kết cấu cơ khí và hiệu suất điện của Thiết bị đóng cắt KYN61-40.5 tuân thủ các tiêu chuẩn quốc tế bao gồm:
Thiết bị đóng cắt hỗ trợ các yêu cầu của dự án bao gồm kiểm tra độ tăng nhiệt độ, các thử nghiệm chịu đựng ngắn mạch và thử nghiệm phân loại hồ quang bên trong, làm cho nó thích hợp cho các ứng dụng phân phối điện áp cao đòi hỏi khắt khe.
Thiết bị đóng cắt sử dụng hình dáng tủ kiểu ABB và hoạt động được tiêu chuẩn hóa thiết kế giao diện, mang lại diện mạo công nghiệp chuyên nghiệp và thuận tiện kinh nghiệm vận hành.
Cấu trúc lắp ráp mô-đun bắt vít giúp cải thiện độ cứng của tủ, đơn giản hóa cài đặt, và cho phép bảo trì dễ dàng hơn và mở rộng trong tương lai.
Vách ngăn kim loại nối đất tạo thành các ngăn chức năng riêng biệt, cải thiện an toàn cho người vận hành và cung cấp khả năng bảo vệ giảm áp hồ quang bên trong hiệu quả.
Thiết bị đóng cắt được thiết kế đặc biệt để phù hợp với máy cắt chân không ABB 40,5kV và các thiết bị bảo vệ, cung cấp khả năng thay thế lẫn nhau tuyệt vời và hệ thống hội nhập.
Với lớp bảo vệ vỏ IP4X và thiết kế an toàn tiên tiến, KYN61-40.5 Thiết bị đóng cắt thích hợp cho các trạm biến áp, cơ sở phát điện, công nghiệp các nhà máy điện và các công trình phân phối trung thế khác.
Thiết bị đóng cắt KYN61-40.5 được sử dụng rộng rãi trong:
Với thiết kế tương thích với ABB, kết cấu cơ khí chắc chắn, độ an toàn tiên tiến bảo vệ và tuân thủ các tiêu chuẩn IEC, Thiết bị đóng cắt KYN61-40.5 cung cấp một giải pháp đáng tin cậy cho các yêu cầu phân phối điện trung thế. Nó mang lại tuổi thọ dài, bảo trì thuận tiện và vận hành ổn định cho nguồn điện quan trọng ứng dụng trên toàn thế giới.
