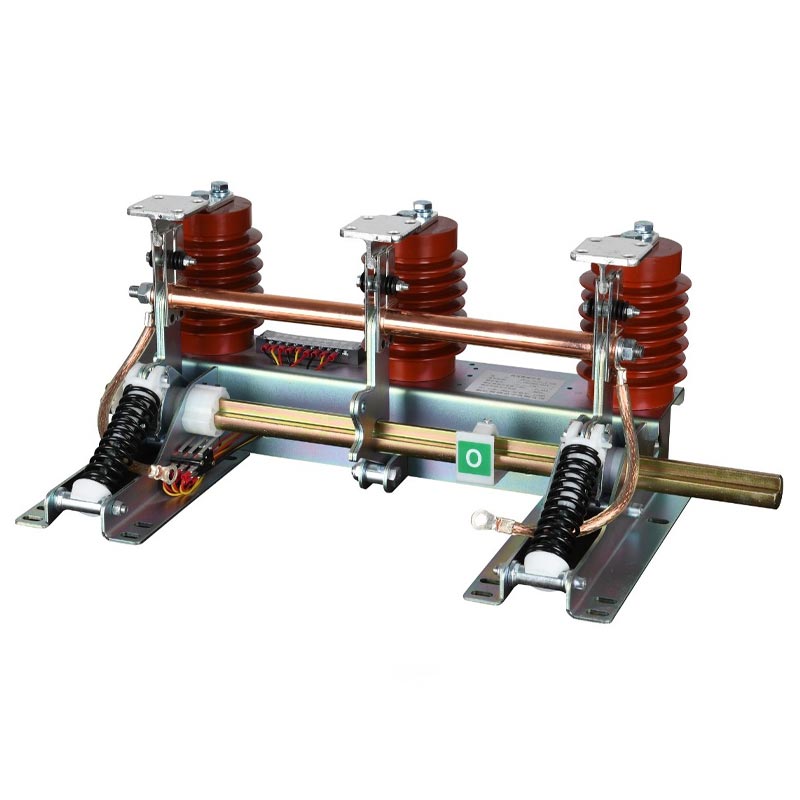

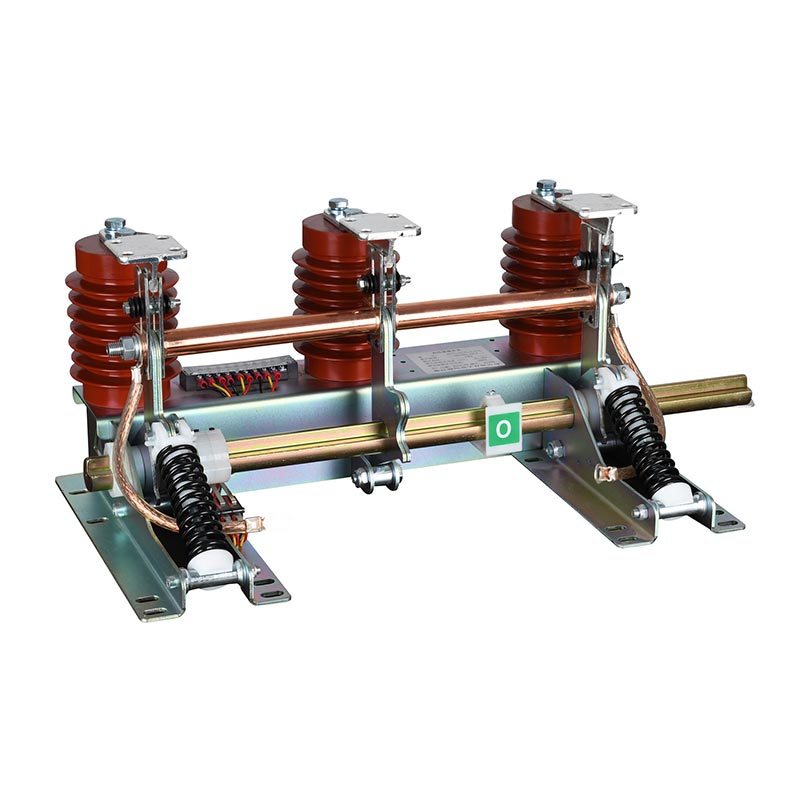

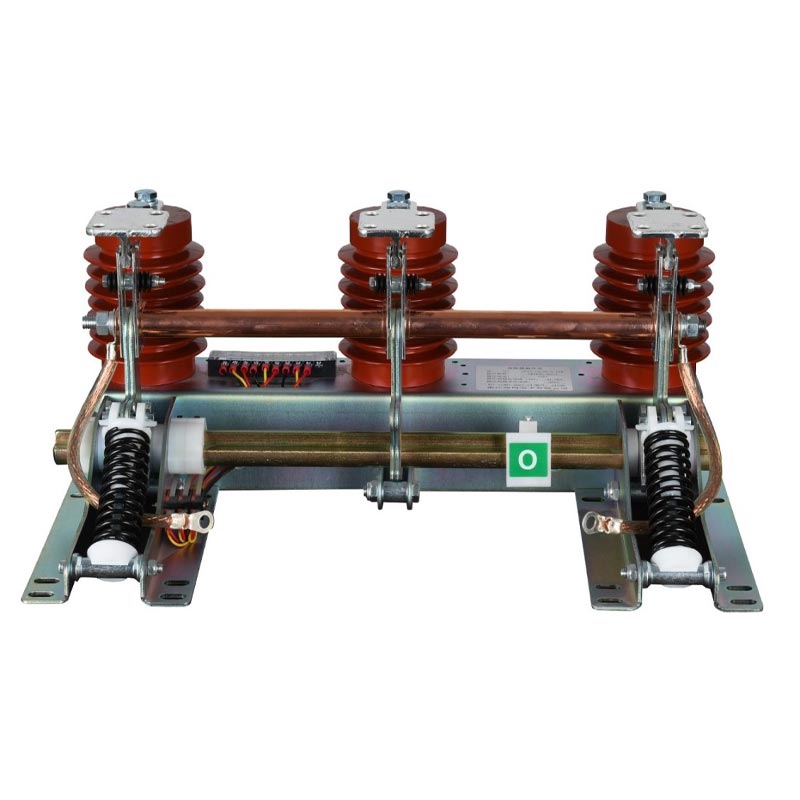

Công tắc nối đất Jn15

Công tắc nối đất Usune Jn15 phù hợp với hệ thống điện xoay chiều 12kV và dưới 50Hz. Được thiết kế đặc biệt cho mạch nối đất an toàn, nó có thể được sử dụng với các thiết bị đóng cắt điện áp cao khác nhau để cung cấp khả năng bảo vệ nối đất quan trọng trong quá trình bảo trì thiết bị hoặc mất điện. Bằng cách giải phóng điện áp dư một cách đáng tin cậy và chịu được dòng điện ngắn mạch, nó đảm bảo sự an toàn của nhân viên bảo trì và thiết bị điện.

Là nhà sản xuất chuyên nghiệp, dòng sản phẩm của Usune có kết cấu nhỏ gọn và chắc chắn, giúp hoạt động ổn định trong môi trường trong nhà khắc nghiệt với độ ẩm cao, nồng độ bụi cao và ô nhiễm vừa phải. Nó hoàn toàn tuân thủ GB1985-89 và tiêu chuẩn quốc tế IEC129, đảm bảo tính nhất quán của sản phẩm và khả năng ứng dụng toàn cầu.

Thông số kỹ thuật cốt lõi

Ưu điểm sản phẩm cốt lõi

1. An toàn và đáng tin cậy

Công tắc nối đất Jn15 được trang bị cơ chế khóa liên động cơ học chính xác để ngăn chặn hoạt động sai (chẳng hạn như đóng cửa trong điều kiện có điện); nó sở hữu khả năng chịu đựng ngắn mạch tuyệt vời, có khả năng chịu được dòng điện thời gian ngắn 31,5kA/4 giây và dòng điện cực đại 80kA, duy trì tính toàn vẹn cấu trúc trong trường hợp có lỗi; các thành phần cách nhiệt chất lượng cao mang lại độ bền cách nhiệt cao, có khả năng chống ẩm và chống ô nhiễm và đảm bảo hoạt động ổn định lâu dài.

2. Nhỏ gọn và dễ sử dụng

Cấu trúc nhỏ gọn được tối ưu hóa cho phép lắp đặt linh hoạt trong nhiều thiết bị đóng cắt điện áp cao khác nhau (chẳng hạn như KYN28 và loại HXGN); các chỉ báo trạng thái rõ ràng và các cổng truy cập không cần dụng cụ giúp vận hành và bảo trì thuận tiện; các bộ phận chuyển động được làm bằng vật liệu chống ăn mòn và được bôi trơn chính xác, đảm bảo vận hành trơn tru trong hơn 2000 chu kỳ.

3. Khả năng ứng dụng rộng rãi và tuân thủ tiêu chuẩn

Công tắc nối đất Jn15 tương thích với các hệ thống 6,6–12kV và có thể phù hợp với tất cả các hệ thống điện áp cao chính thống thiết bị chuyển mạch. Nó hoàn toàn tuân thủ các tiêu chuẩn GB1985-89 và IEC129, khiến nó phù hợp với nhiều dự án khác nhau. trong nước và quốc tế. Nó có thể hoạt động đáng tin cậy trong môi trường trong nhà với nhiệt độ từ -10oC đến +40oC, độ cao 1000m, độ ẩm 95% và mức độ ô nhiễm Loại II.

4. Đảm bảo chất lượng nhà máy

Switch nối đất Jn15 được sản xuất tại nhà máy tiên tiến của Usune, sử dụng dây chuyền sản xuất tự động và quy trình nghiêm ngặt. kiểm tra chất lượng. Mỗi sản phẩm đều trải qua các thử nghiệm động, tĩnh và cách nhiệt trước khi rời khỏi nhà máy. A Đội ngũ R&D chuyên nghiệp có thể cung cấp các cấu hình tùy chỉnh dựa trên điện áp, dòng điện hoặc cài đặt cụ thể yêu cầu.

Trường hợp ứng dụng trong thế giới thực: Dự án phân phối điện phức hợp thương mại đô thị

1. Bối cảnh dự án

Một khu phức hợp thương mại rộng 320.000㎡ ở Đông Trung Quốc yêu cầu hệ thống phân phối điện 10kV an toàn và đáng tin cậy, bao gồm tám phòng chuyển mạch cao áp loại KYN28A-12. Cần có công tắc nối đất ổn định để đảm bảo an toàn khi bảo trì và bảo vệ hệ thống.

2. Giải pháp và thực hiện

Nhà thầu lựa chọn Switch nối đất Usune Jn15 (tổng cộng 64 chiếc), phù hợp tất cả các đường dây vào và ra và tủ PT. Việc lắp đặt được thực hiện theo quy trình tiêu chuẩn, đạt được các yêu cầu về cơ và điện liên động với thiết bị đóng cắt. Trong quá trình chạy thử, vận hành, khóa liên động và thử nghiệm khả năng chịu ngắn mạch tất cả đều đáp ứng thiết kế và tiêu chuẩn quốc gia.

3. Thành tựu dự án

- An toàn vận hành: Vận hành không hỏng hóc trong hơn 3 năm, hoàn thành 18 chu kỳ bảo trì mà không gặp sự cố nào. mối nguy hiểm về an toàn điện.
- Tính ổn định của hệ thống: Chịu được 3 lỗi ngắn mạch mà không hư hỏng thiết bị, rút ngắn thời gian mất điện thời gian phục hồi.
- Bảo trì hiệu quả: Chỉ báo trạng thái rõ ràng và vận hành thuận tiện, giảm thời gian nối đất bảo trì bằng khoảng 40%.
- Phản hồi của khách hàng: "Bộ chuyển mạch Usune JN15-12 đáng tin cậy và dễ sử dụng, rất quan trọng đối với sự an toàn nguồn điện chung của sự phức tạp. Nó sẽ là lựa chọn ưu tiên cho các dự án trong tương lai."

Thông số kỹ thuật chính

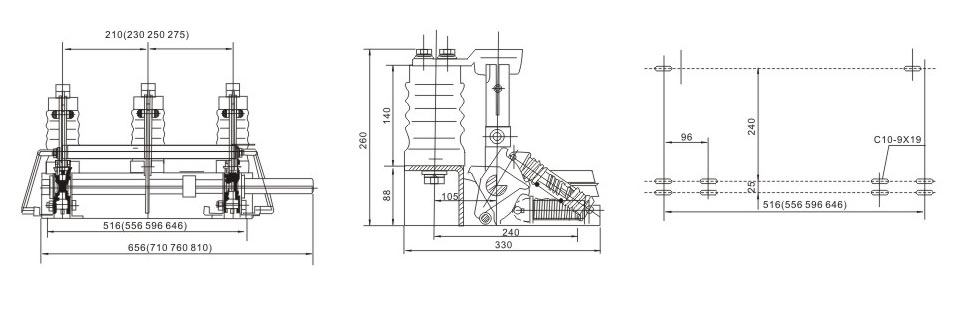

Kích thước bên ngoài

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Công tắc nối đất Usune Jn15 có thể tương thích với những loại thiết bị đóng cắt nào?

Trả lời: Tương thích với tất cả các thiết bị đóng cắt điện áp cao trong nhà chính thống, chẳng hạn như KYN28A-12, HXGN-12, XGN2-12, v.v., thích hợp cho các hệ thống 6,6kV/10kV/11kV/12kV và khoảng cách pha tiêu chuẩn 150mm/165mm/210mm/250mm; tủ đặc biệt có thể được tùy chỉnh bằng cách liên hệ với Usune.

Câu hỏi 2: Công tắc nối đất JN15 cần bảo trì những gì?

A: Kế hoạch bảo trì đề xuất:
- Định kỳ 6 tháng: Kiểm tra bằng mắt, kiểm tra độ mòn, ăn mòn, các mối nối lỏng lẻo và tình trạng khóa liên động.
- Hàng năm: Kiểm tra vận hành, kiểm tra độ êm khi đóng mở và độ chính xác của khóa liên động.
- Định kỳ 5 năm một lần: Kiểm tra tính năng, kiểm tra khả năng cách điện và khả năng chịu ngắn mạch theo tiêu chuẩn tiêu chuẩn.
- Định kỳ 2 năm: Bảo dưỡng bôi trơn, tra dầu bôi trơn vào các bộ phận chuyển động để kéo dài tuổi thọ sử dụng.

Câu 3: JN15-12 có thể được sử dụng ở độ cao trên 1000m hoặc trong môi trường ăn mòn không?

Trả lời: Các mẫu tiêu chuẩn phù hợp với độ cao 1000m, ô nhiễm loại II và môi trường không bị ăn mòn. cho độ cao >1000m hoặc môi trường ăn mòn (hóa chất, muối biển), Usune cung cấp các sản phẩm nâng cao, bao gồm cách nhiệt tăng cường, lớp phủ chống ăn mòn và thiết kế giảm tải phụ thuộc vào độ cao. Liên hệ với đội ngũ kỹ thuật của chúng tôi cho các giải pháp tùy chỉnh.

Phần kết luận

Công tắc nối đất cao áp trong nhà dòng Usune JN15-12 kết hợp sự an toàn, độ tin cậy và tính linh hoạt, thích ứng với hệ thống điện 6,6–12kV. Chúng đáp ứng các tiêu chuẩn toàn cầu và đã được chứng minh trong các dự án thực tế, khiến chúng sự lựa chọn lý tưởng cho việc bảo vệ nối đất. Là nhà cung cấp chuyên nghiệp của Trung Quốc, Usune cung cấp các sản phẩm chất lượng cao và hỗ trợ kỹ thuật toàn diện cho các dự án khác nhau về phân phối điện, công nghiệp và thương mại.
