Máy biến dòng ngoài trời

Máy biến dòng điện ngoài trời điện dung LB6-110kV là thiết bị hỗ trợ điện áp cao lõi của Chiết Giang Yousen Điện. Được thiết kế đặc biệt cho các điều kiện hoạt động ngoài trời phức tạp, nó có giấy dầu được niêm phong hoàn toàn kết cấu ngâm trong dầu cách điện, điện áp vận hành định mức 110kV, điện áp vận hành tối đa 126kV, và được tương thích với lưới điện xoay chiều 50Hz/60Hz, đáp ứng yêu cầu vận hành của điểm trung tính không nối đất hiệu quả hệ thống.

Sản phẩm này tích hợp chức năng đo lường và bảo vệ, được trang bị cuộn dây đo sáng loại 0,2 và 0,5 và cuộn dây bảo vệ 5P/10P. Nó hỗ trợ tỷ lệ chuyển đổi kép cho chuyển mạch kết nối nối tiếp và song song, với phạm vi dòng điện sơ cấp là 2×50A–2×1000A và đầu ra thứ cấp là 1A/5A. Sử dụng sản xuất chính xác được xử lý tại một nhà máy có uy tín, sản phẩm có khả năng thích ứng môi trường tuyệt vời: mẫu tiêu chuẩn là phù hợp với độ cao dưới 1000m, trong khi mẫu máy bay trên cao GYW có thể hoạt động ổn định ở độ cao 4000m. Nó rộng rãi được sử dụng trong các trạm biến áp đô thị và nông thôn, cung cấp điện công nghiệp và khai thác mỏ, và các kịch bản phát điện năng lượng mới.

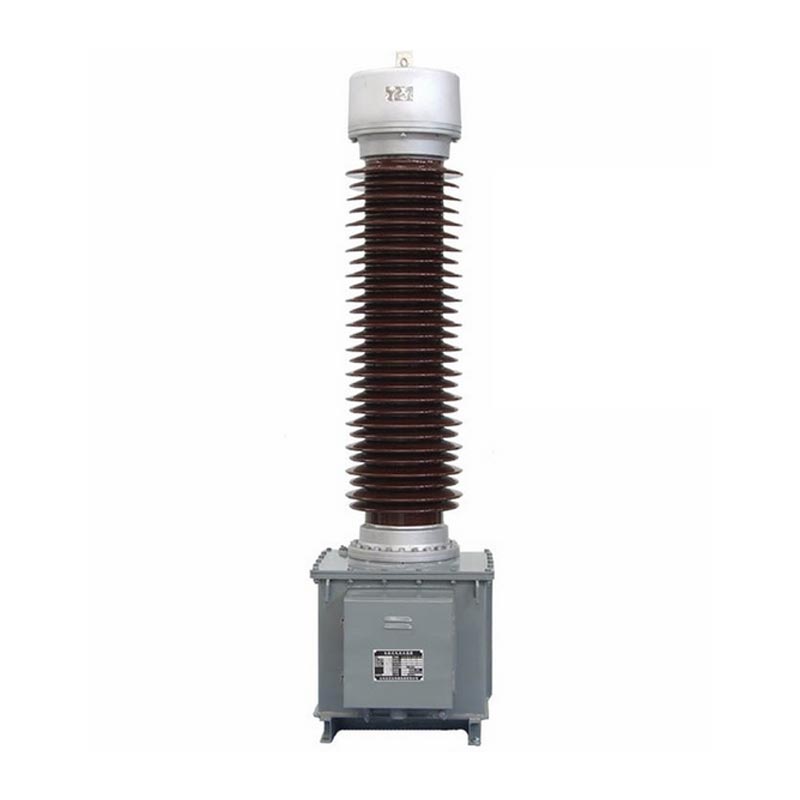

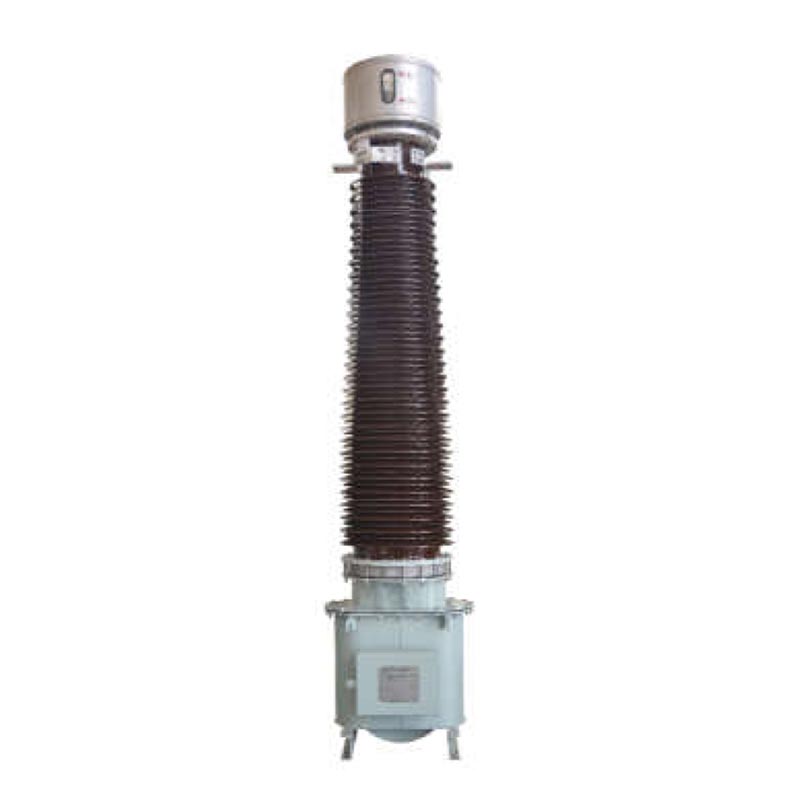

Máy biến dòng điện dung LB6-110kV

Giải thích mẫu và điều kiện sử dụng

1. Giải thích thông số mô hình

Số model hoàn chỉnh cho Máy biến dòng ngoài trời là LB6-110kV P/P/P/0,5ab/c, được chia thành ba lõi định nghĩa:
- Model cơ bản: L biểu thị máy biến dòng, B biểu thị mức bảo vệ, 6 biểu thị số sê-ri thiết kế, 110 biểu thị mức điện áp định mức và W2 biểu thị cấu hình chống ô nhiễm thứ cấp.
- Kết hợp chính xác: Tích hợp bốn bộ cuộn dây thứ cấp, trong đó có một cuộn dây đo sáng cấp 0,5 và ba cuộn dây bảo vệ loại P, hỗ trợ các kết hợp chính xác khác nhau để thích ứng với các phép đo và yêu cầu độ chính xác bảo vệ.
- Tỷ lệ hiện tại: Được đánh dấu 2*a/c, hỗ trợ chuyển đổi tỷ lệ kép. Tỷ lệ là a/c khi bảo quản dầu phía trên đầu nối bên ngoài được kết nối nối tiếp và 2*a/c khi kết nối song song. Hệ thống dây điện tại chỗ cho phép dễ dàng chuyển đổi.

2. Điều kiện hoạt động tiêu chuẩn

- Nhiệt độ môi trường xung quanh: Tối đa +40oC, Tối thiểu -25oC, Tối đa trung bình hàng ngày +30oC; Điều kiện nhiệt độ cực thấp có thể được tùy chỉnh và đàm phán.
- Độ cao lắp đặt: Loại tiêu chuẩn ≤1000m; LB6-110 GYW Loại độ cao ≤4000m.

Đặc điểm cấu trúc sản phẩm

1. Cấu trúc cuộn dây và cách nhiệt

Cuộn dây sơ cấp có cấu trúc hình chữ U. Thông số kỹ thuật từ 2×400A trở xuống sử dụng đồng phẳng cách điện bằng giấy dây, trong khi thông số kỹ thuật của 2×500A–2×1000A sử dụng ống nhôm hình bán nguyệt hai thùy. Cốt lõi sử dụng một quy trình cách nhiệt bằng giấy dầu điện dung, với giấy cáp điện áp cao bọc cách điện chính. Nhiều lớp Tấm chắn tụ điện tạo ra một điện trường đồng nhất, với lớp bên trong nối với điện áp cao và lớp bên ngoài lớp nối đất, cải thiện đáng kể độ an toàn cách nhiệt. Cuộn dây sơ cấp được chia thành hai phần có bốn thiết bị đầu cuối, kết nối với thùng dầu phía trên để chuyển đổi tỷ lệ dễ dàng.

2. Thiết kế bảo vệ kín

Một bộ giãn nở kim loại được lắp phía trên để tự động bù đắp cho sự thay đổi thể tích dầu cách điện do sự thay đổi nhiệt độ, cách ly không khí và ngăn ngừa lão hóa dầu do độ ẩm, do đó kéo dài tuổi thọ thiết bị. Thiết bị giãn nở có cửa sổ quan sát mức dầu tích hợp để theo dõi mức dầu theo thời gian thực. Tất cả thứ cấp thiết bị đầu cuối và thiết bị đầu cuối che chắn chính được kết nối tập trung với hộp nối thùng dầu, đảm bảo hệ thống dây điện tiêu chuẩn hóa và khả năng chống nhiễu mạnh mẽ.

3. Cấu trúc lắp đặt an toàn

Thùng dầu được hàn từ các tấm thép chất lượng cao, dưới đáy có khoan sẵn lỗ nâng giúp ổn định nâng tổng thể. Hộp nối và bình dầu được trang bị bu lông nối đất chuyên dụng để đảm bảo độ tin cậy nối đất cuộn thứ cấp và toàn bộ thiết bị. Sản phẩm có thiết kế phân cực giảm; khi chính dòng điện P1 đi vào và P2 thoát ra, dòng điện thứ cấp được xuất ra thông qua S1/S2/S3, phù hợp với hệ thống dây điện tiêu chuẩn công nghiệp logic và tạo điều kiện thuận lợi cho việc vận hành tại chỗ.

Thông số kỹ thuật cốt lõi

1. Thông số điện cơ bản

- Điện áp hoạt động định mức: 110kV; Điện áp hoạt động tối đa: 126kV
- Tần số định mức: 50/60Hz; Phân cực: Phân cực trừ
- Dòng sơ cấp định mức: 2×50A～2×1000A (Có nhiều thông số kỹ thuật)
- Dòng điện thứ cấp định mức: 1A, 5A
- Công suất đầu ra thứ cấp: 15VA～50VA (tỷ lệ thích ứng với máy biến áp)

2. Tiêu chuẩn lỗi chính xác

- Lớp đo sáng (0.2/0.5): Sai số dòng điện ±0.2%～±1.5%, độ lệch pha 10′～90′, đáp ứng năng lượng có độ chính xác cao yêu cầu đo lường.
- Cấp bảo vệ (5P/10P): Sai số dòng cấp 5P ≤±1%, sai số tổng hợp ≤5%; Sai số tổng hợp lớp 10P 10%, hoạt động bảo vệ đáng tin cậy trong trường hợp có lỗi hệ thống.

3. Chịu được các thông số điện áp và cách điện

- Điện áp chịu tần số nguồn: 185kV/1 phút đối với mạch sơ cấp, thứ cấp và nối đất; 3kV/1 phút cho mạch thứ cấp và nối đất; 5kV/1 phút đối với tấm chắn sơ cấp nối đất. Kiểm tra khô cách điện bên ngoài: 230kV; ướt kiểm tra: 185kV.
- Điện áp chịu xung sét: Cách điện bên trong 450kV; Loại chống ô nhiễm ở độ cao GYW2 lên đến 560kV.
- Khoảng cách đường rò: Loại tiêu chuẩn ≥16mm/kV; loại chống ô nhiễm lên đến ≥31mm/kV, phù hợp với môi trường khắc nghiệt chẳng hạn như khu vực ven biển, ô nhiễm công nghiệp và độ cao.

4. Thông số ổn định ngắn mạch

Thiết bị thể hiện hiệu suất ổn định nhiệt và động tuyệt vời. Đối với thông số kỹ thuật 300-600A, dòng ổn định nhiệt trong thời gian ngắn có thể đạt 31,5-45kA và dòng ổn định động có thể đạt 80-115kA, có khả năng chịu được dòng điện ngắn mạch tức thời và ngăn ngừa hư hỏng thiết bị.

Trường hợp ứng dụng trong thế giới thực

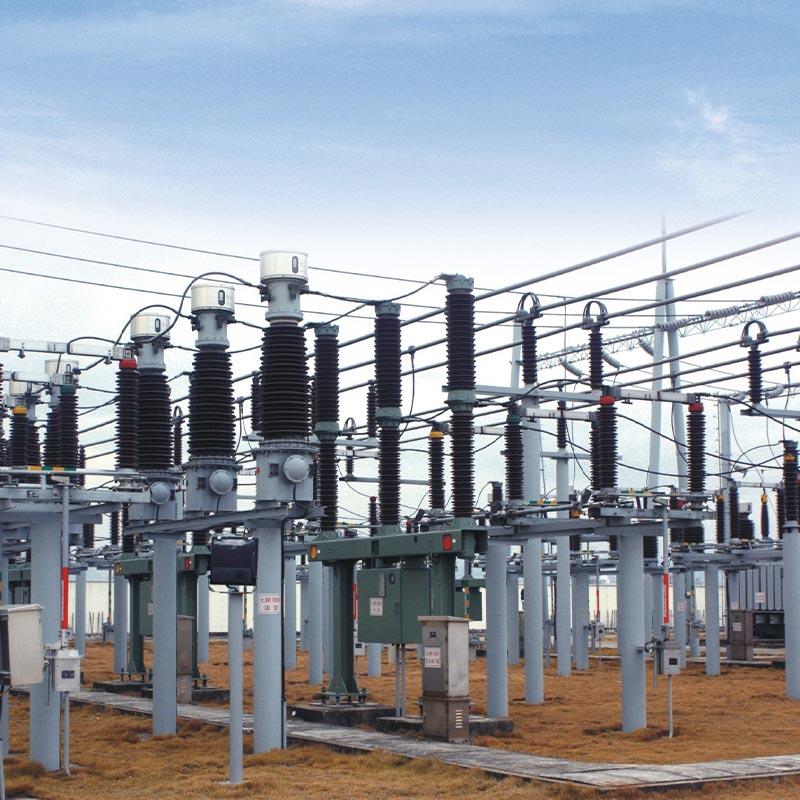

Máy biến dòng ngoài trời Usune LB6-110kV được ứng dụng thành công nâng cấp trạm biến áp lưới điện 110kV dự án ở miền Đông Trung Quốc, thay thế thiết bị lỗi thời và giải quyết các vấn đề như độ chính xác thấp, thời tiết xấu sức đề kháng, và bảo trì thường xuyên.

Dự án nằm trong khu công nghiệp ngoại ô, khu vực quanh năm có độ ẩm quanh năm và hơi ẩm nhẹ. ô nhiễm công nghiệp, cung cấp điện cho nhiều công ty sản xuất. Dự án lựa chọn GYW LB6-110kV mô hình độ cao chống ô nhiễm (kết hợp độ chính xác 2 × 300/5A, 5P30/5P30/0,5S/0,2S). Sau hơn hai năm hoạt động ổn định, cuộn dây có độ chính xác cao 0,2S/0,5S đảm bảo đo sáng chính xác cho người dùng công nghiệp, đồng thời nhiều cuộn dây bảo vệ cho phép phản ứng nhanh với các biến động của lưới điện và các sự cố ngắn mạch nhỏ, đạt được không có chuyến đi sai lầm và không có chuyến đi sai sót nào. Cấu trúc kín hoàn toàn chống ẩm và chất gây ô nhiễm một cách hiệu quả ăn mòn, không có rò rỉ dầu hoặc các vấn đề lão hóa cách điện, giảm khối lượng công việc bảo trì tiếp theo nhiều hơn 60%, kiểm chứng đầy đủ độ ổn định và độ tin cậy của sản phẩm trong điều kiện vận hành khắc nghiệt.

Kích thước bên ngoài và lắp đặt LB 6 - 110 kV

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để chuyển đổi giữa các tỷ lệ dòng điện kép tại chỗ?

Không cần tháo gỡ thiết bị. Chỉ cấu hình nối dây của các đầu nối bên ngoài trên lớp dầu trên cùng người bảo quản cần điều chỉnh. Nối nối tiếp các cuộn sơ cấp là tỷ số cơ bản a/c; kết nối song song dẫn đến tỷ số dòng điện sơ cấp gấp đôi 2*a/c. Thiết bị được vận chuyển song song theo mặc định; chỉ cần làm theo sơ đồ nối dây để chuyển đổi nhanh chóng mà không ảnh hưởng đến cách điện hoặc tuổi thọ của thiết bị.

Câu 2: Những kịch bản nào phù hợp với các mô hình cách nhiệt và chống ô nhiễm khác nhau?

Loại tiêu chuẩn ( ≥16mm/kV) phù hợp với vùng đồng bằng có môi trường tốt dưới 1000m; Loại chống ô nhiễm W ( ≥20mm/kV) phù hợp với các kịch bản ô nhiễm công nghiệp và đô thị nói chung; Loại chống ô nhiễm độ cao GYW ( ≥25mm/kV) phù hợp với vùng có độ cao dưới 4000m; Loại nâng cao GYW2 ( ≥31mm/kV) được thiết kế cho môi trường khắc nghiệt các điều kiện như phun muối ven biển, ô nhiễm công nghiệp nặng và độ cao cực cao, mang lại hiệu quả mạnh mẽ hơn hiệu suất chống lão hóa cách nhiệt.

Câu hỏi 3: Những lưu ý cốt lõi về bảo trì cho Máy biến dòng ngoài trời là gì?

Đầu tiên, nghiêm cấm hoạt động mạch hở thứ cấp để tránh rủi ro cảm ứng điện áp cao. Thứ hai, kết cấu kín không được tự ý tháo rời; Có thể vận hành không cần bảo trì trong điều kiện bình thường điều kiện. Thứ ba, tổn thất điện môi và điện trở cách điện phải được kiểm tra hàng năm và dữ liệu phải được về cơ bản phù hợp với các giá trị nhà máy. Thứ tư, mức dầu phải được kiểm tra theo mùa và đủ tiêu chuẩn dầu máy biến áp cần được bổ sung kịp thời khi mức dầu thấp.

Ưu điểm và tóm tắt sản phẩm

Máy biến dòng ngoài trời 110kV/126kV dòng Usune LB6 với thiết kế tiêu chuẩn, hiệu suất ổn định và khả năng thích ứng môi trường mạnh mẽ, giải quyết các điểm yếu của thiết bị truyền thống như tính nhạy cảm với ẩm, dễ lão hóa dầu, khả năng chống bám bẩn yếu. Sự kết hợp tỷ lệ linh hoạt và độ chính xác có thể đáp ứng nhu cầu khác nhau về đo lường lưới điện, bảo vệ rơle và giám sát nguồn điện công nghiệp. Là chất lượng cao thiết bị điện áp cao được sản xuất tại một nhà máy có uy tín của Trung Quốc, nó cung cấp độ tin cậy cao, tiết kiệm chi phí và giải pháp bảo trì thấp cho các dự án điện toàn cầu, khiến nó trở thành nhà cung cấp đáng tin cậy cho các công ty lưới điện và các nhà thầu kỹ thuật.
