Máy biến dòng 110 kV

Máy biến dòng Usune LB6-110 kV là thiết bị cảm biến dòng điện ngoài trời có độ chính xác cao thích ứng với nguồn điện trung thế và cao áp lưới. Nó sử dụng cấu trúc mô-đun và thiết kế cuộn dây thứ cấp nhiều nhóm. Phương pháp nối dây có thể được điều chỉnh thông qua các tấm kết nối bên ngoài trong bộ phận bảo quản dầu phía trên, cho phép chuyển đổi linh hoạt giữa các tỷ số dòng điện kép để đáp ứng nhu cầu phát hiện hiện tại và bảo vệ lỗi của các điều kiện hoạt động khác nhau.

Sản phẩm này tuân thủ tiêu chuẩn quốc gia GB/T20840.2-2014 và tiêu chuẩn kỹ thuật điện quốc tế IEC. Nó bao gồm các mô hình tiêu chuẩn, độ cao và chống ô nhiễm, cung cấp khả năng đo lường và bảo vệ tuyệt vời độ chính xác. Thích hợp cho cả điều kiện ngoài trời thông thường và khắc nghiệt, đây là thiết bị hỗ trợ chính cho hệ thống truyền tải và phân phối điện 110kV sinh hoạt.

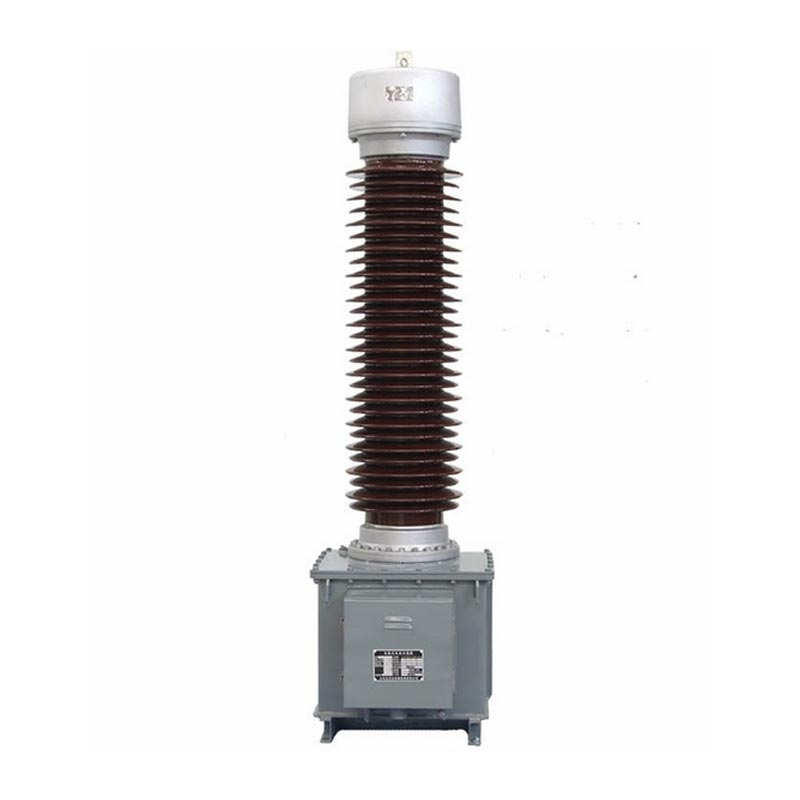

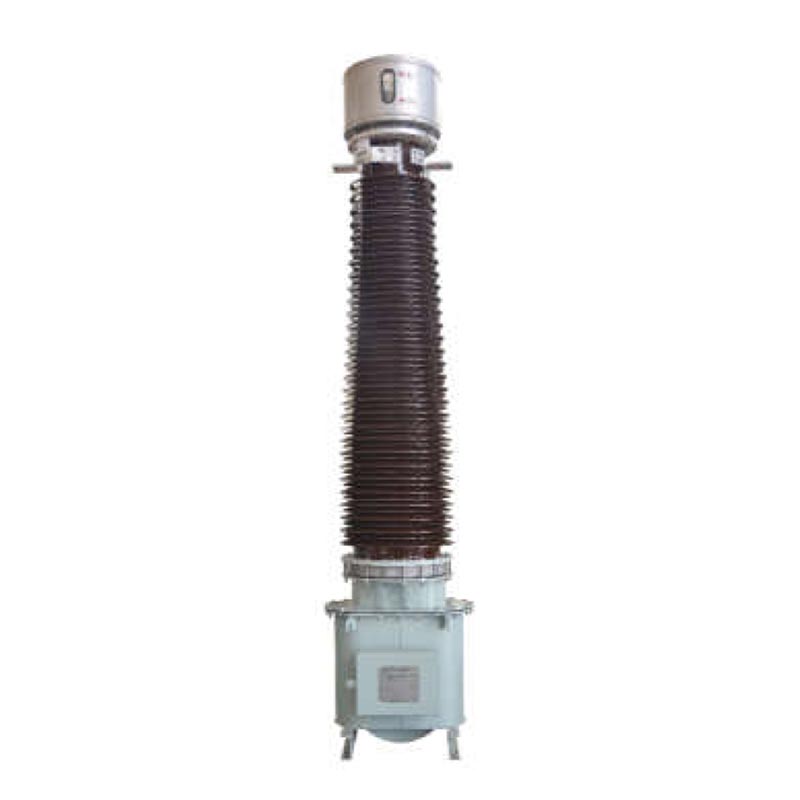

Máy biến dòng điện dung LB6-110kV

Giải thích mô hình và điều kiện vận hành áp dụng

1. Ý nghĩa mã mẫu

Model sản phẩm hoàn chỉnh là LB6-110kV (tổ hợp độ chính xác + tỷ lệ hiện tại), có phân đoạn rõ ràng và chuẩn hóa giải thích:
- Model cơ bản: L dành cho máy biến dòng, B dành cho cấp bảo vệ, 6 dành cho số sê-ri thiết kế, 110 dành cho điện áp định mức 110kV, W2 cho thiết kế chống ô nhiễm thứ cấp
- Kết hợp lớp chính xác: Hỗ trợ nhiều kết hợp cuộn dây như P/P/P/0,5 và P/P/0,2, bao gồm 0,2/0,5 cuộn dây đo mức và cuộn dây bảo vệ mức 5P/10P, cân bằng đo lường có độ chính xác cao và lỗi đáng tin cậy bảo vệ.
- Đặc điểm kỹ thuật tỷ lệ hiện tại: Được đánh dấu là 2 * a/c, hỗ trợ chuyển đổi tỷ lệ dòng điện kép, kết nối nối tiếp là a/c, kết nối song song là 2 * a/c, dòng điện sơ cấp bao gồm 2×50A~2×1000A, dòng điện thứ cấp là 1A/5A thông số kỹ thuật đầy đủ

2. Điều kiện hoạt động áp dụng

- Nhiệt độ môi trường xung quanh: Thích hợp cho điều kiện hoạt động từ -25oC đến +40oC, với nhiệt độ tối đa hàng ngày là +30oC. Yêu cầu nhiệt độ cực thấp có thể được tùy chỉnh và thương lượng.
- Độ cao: Model tiêu chuẩn phù hợp với độ cao 1000m; Mô hình độ cao GYW phù hợp với độ cao ≤4000m.
- Khả năng thích ứng với môi trường: Khoảng cách đường rò có thể lựa chọn từ 16mm/KV đến 31mm/KV, phù hợp với nhiều tình huống khác nhau bao gồm các ứng dụng thông thường, bảo vệ chống ăn mòn ven biển và chống bám bẩn ở độ cao.

Đặc điểm cấu trúc cốt lõi

1. Hệ thống cách nhiệt tối ưu

Sử dụng công nghệ cách điện bằng giấy dầu điện dung, với giấy cáp điện áp cao bọc lõi cuộn sơ cấp. Nó có lớp bảo vệ tụ điện nhiều lớp, với lớp bên trong được kết nối với điện áp cao và lớp bên ngoài lớp được nối đất, giúp phân bố điện trường đồng đều và cải thiện đáng kể độ an toàn cách điện lề.

2. Cấu trúc cuộn dây đáng tin cậy

Cuộn dây sơ cấp có cấu trúc hình chữ U. Các model từ 2×400A trở xuống sử dụng dây đồng dẹt bọc giấy, trong khi các model 2×500A~2×1000A sử dụng ống nhôm hình bán nguyệt đôi, mang lại khả năng mang dòng điện mạnh. các cuộn dây được chia thành hai phần với bốn đầu cuối, cho phép chuyển đổi linh hoạt giữa các tỷ số dòng điện kép.

3. Thiết kế bảo vệ kín hoàn toàn

Một bể giãn nở bằng kim loại được lắp đặt ở phía trên để tự động bù đắp cho sự giãn nở và co lại của thể tích dầu máy biến áp do thay đổi nhiệt độ, cách ly nó với không khí bên trong và bên ngoài, ngăn ngừa độ ẩm và lão hóa dầu, và kéo dài tuổi thọ thiết bị.

4. Cài đặt và bảo trì thuận tiện

Các lỗ nâng được khoan trước ở đáy bể tạo điều kiện cho việc nâng thiết bị; nhiều bu lông nối đất đảm bảo nối đất đáng tin cậy của thiết bị và cuộn dây thứ cấp; hộp nối được trang bị kẹp chuyên dụng cho hệ thống dây điện tiêu chuẩn và an toàn.

Thông số kỹ thuật cốt lõi

1. Thông số định mức

Điện áp hoạt động định mức 110kV, điện áp hoạt động tối đa 126kV, tần số định mức 50Hz, cực tính là trừ.

2. Cách điện chịu được mức điện áp

Cách điện bên trong sơ cấp đến thứ cấp và nối đất 185kV/1 phút, thứ cấp nối đất 3kV/1 phút; cách nhiệt bên ngoài điện áp thử nghiệm khô 230kV, điện áp thử nghiệm ướt 185kV, điện áp chịu xung sét chống ô nhiễm ở độ cao đỉnh đạt 560kV.

3. Hiệu suất chính xác

Lỗi đo sáng cấp 0,2/0,5, độ lệch pha tối thiểu, đáp ứng yêu cầu đo sáng có độ chính xác cao; tổng hợp thấp lỗi đối với mức bảo vệ 5P/10P, cho phép phản ứng nhanh với dòng điện sự cố của lưới điện.

4. Hiệu suất kháng mạch ngắn

Dòng ổn định nhiệt 5.3KA~45KA, dòng ổn định động 13KA~115KA, có khả năng chịu được lưới điện tác động ngắn mạch và thể hiện sự ổn định hoạt động mạnh mẽ.

Các trường hợp ứng dụng kỹ thuật thực tế:

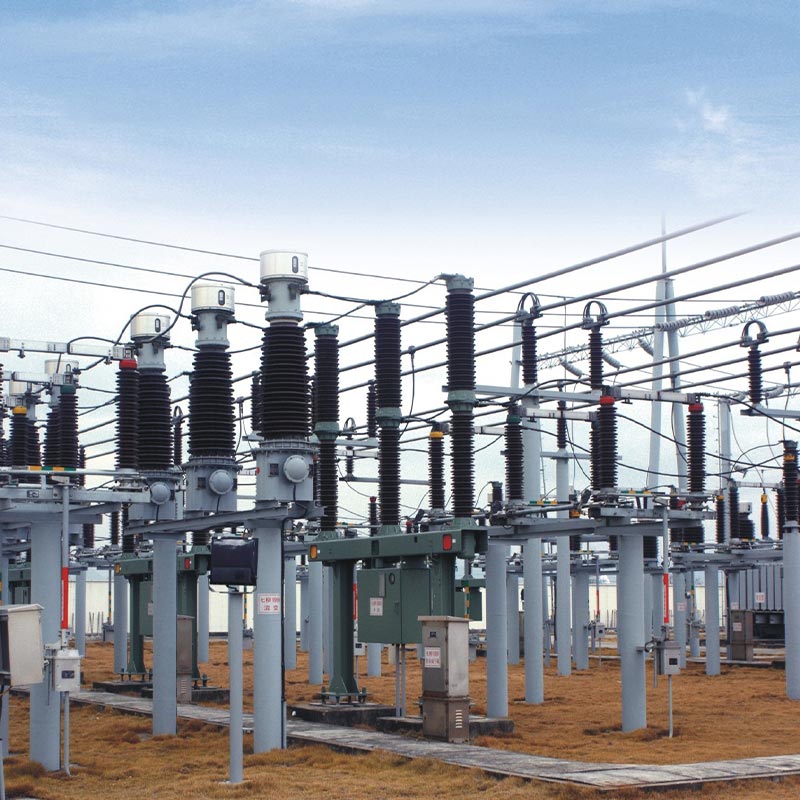

Trường hợp: Dự án nâng cấp trạm biến áp đô thị 110kV Chiết Giang

Năm 2024, dự án nâng cấp trạm biến áp 110kV ngoại ô Gia Hưng Chiết Giang liên quan đến việc mua số lượng lớn 32 Usune Máy biến dòng LB6-110kV-2×300/5 (5P30/5P30/0.5). Nằm trong cụm công nghiệp có tải trọng lớn biến động, dự án yêu cầu độ chính xác đo sáng và độ nhạy bảo vệ cực cao. Sau khi vận hành, thiết bị có thể thu thập chính xác dữ liệu hiện tại của bus, cho phép giám sát tải theo thời gian thực và ngắt lỗi nhanh chóng. Dữ liệu vận hành hàng năm cho thấy sai số đo sáng thấp hơn nhiều so với giới hạn tiêu chuẩn quốc gia và khả năng bảo vệ hành động chính xác và đáng tin cậy, giải quyết hoàn toàn tình trạng đo sáng không chính xác của thiết bị cũ.

Thông số kỹ thuật lắp đặt, vận hành và bảo trì

1.Kiểm tra trước khi lắp đặt

Trước khi lắp đặt, cần kiểm tra trực quan để loại bỏ các khuyết tật như ống lót sứ bị hư hỏng, dầu rò rỉ và các thông số trên bảng tên không khớp; xác minh rằng mức dầu giãn nở phù hợp với nhiệt độ môi trường và thêm dầu máy biến áp đủ tiêu chuẩn (cường độ điện ≥45kV) nếu mức dầu thấp.

2. Yêu cầu cài đặt

Thiết bị phải được vận chuyển và nâng theo phương thẳng đứng trong toàn bộ quá trình, với góc nghiêng vận chuyển 15°. Chỉ được phép nâng qua các lỗ nâng phía dưới; lực ép lên ống lót sứ và dầu người bảo quản bị nghiêm cấm. Lực kéo ngang lớn nhất tại cực sơ cấp P1 là 2000N và tại P2 là 3000N; thân thiết bị và lớp che chắn phải được nối đất chắc chắn để đảm bảo an toàn vận hành.

3. Quy tắc vận hành và bảo trì

Trong quá trình vận hành, cuộn dây thứ cấp không được hở mạch để tránh rủi ro điện áp cao và hư hỏng thiết bị. Cấu trúc kín hoàn toàn không cần bảo trì trong điều kiện hoạt động bình thường. Kiểm tra độ sạch của ống lót bằng sứ và mức dầu hàng quý. Nếu lớp đệm bị hỏng hoặc lớp cách nhiệt bị ẩm, hãy đưa thiết bị trở lại nơi sử dụng. nhà máy sấy chân không và thay dầu ngay lập tức.

4. Yêu cầu lưu trữ

Máy biến dòng điện 110 kV phải được bảo quản ở nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp và mưa. Đáy của thùng dầu phải cách mặt đất ít nhất 50 mm và nhiệt độ bảo quản phải ít nhất -30oC. Sau một năm lưu trữ, điện trở cách điện và hệ số tổn thất điện môi phải được kiểm tra định kỳ. Nếu sơn bị bong tróc sau thời gian dài bảo quản, việc sơn lại cần được thực hiện kịp thời.

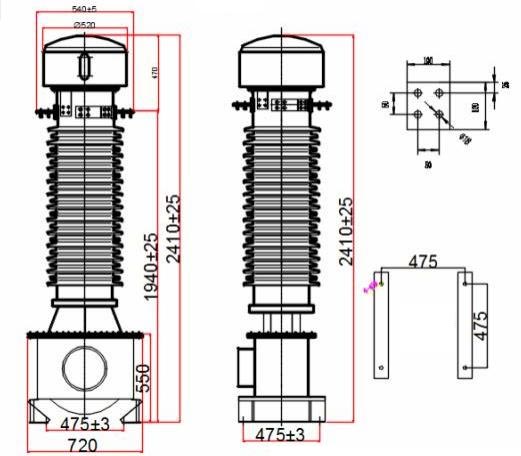

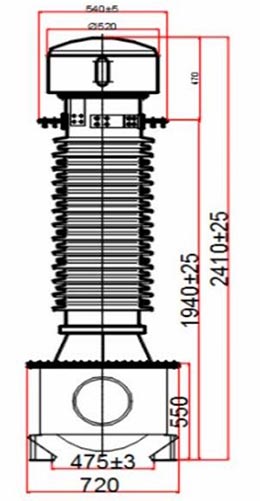

Kích thước bên ngoài và lắp đặt LB 6 - 110 kV

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Làm cách nào để chuyển đổi tỷ lệ dòng điện kép trên Máy biến dòng LB6-110 kV?

Không cần thay thế thiết bị. Đơn giản chỉ cần điều chỉnh phương pháp nối dây của đầu nối bên ngoài trên lớp dầu trên cùng bộ bảo quản: khi cuộn sơ cấp mắc nối tiếp, tỷ số dòng cơ sở là a/c; khi kết nối vào song song, nó gấp đôi tỷ số dòng điện 2*a/c. Hoạt động đơn giản và không yêu cầu thiết bị chuyên dụng, có khả năng thích ứng với các điều kiện tải khác nhau, giảm chi phí thay thế thiết bị một cách hiệu quả.

Câu hỏi 2: Sự khác biệt giữa các mô hình tiêu chuẩn, chống ô nhiễm và độ cao là gì?

Ba mẫu này có cùng hiệu suất điện cốt lõi, với sự tối ưu hóa về cấu trúc được điều chỉnh cho phù hợp với từng nhu cầu cụ thể. các tình huống: ① Mẫu tiêu chuẩn phù hợp với môi trường thông thường ở độ cao lên tới 1000m, có dây leo khoảng cách 16mm/KV; ② Mô hình chống ô nhiễm W2 phù hợp với các khu vực ven biển và khu vực ô nhiễm công nghiệp, với khoảng cách đường dây 20 mm/KV và tăng cường khả năng chống ăn mòn và ô nhiễm; ③ Mô hình độ cao GYW là thích hợp cho các khu vực có độ cao lên tới 4000m, với khoảng cách dây leo tối đa là 31mm/KV và có thể chịu được không khí thấp môi trường áp suất và bức xạ cực tím mạnh.

Câu hỏi 3: Các biện pháp phòng ngừa an toàn cốt lõi khi vận hành thiết bị lâu dài là gì?

Đầu tiên, cuộn thứ cấp phải được vận hành dưới tải hoặc bị đoản mạch; mạch mở bị nghiêm cấm để ngăn ngừa sự cố điện áp cao và tai nạn thương tích cá nhân. Thứ hai, đảm bảo nối đất đáng tin cậy của đường giao nhau hộp và bu lông nối đất phía dưới thùng dầu, đồng thời dây nối đất phải đáp ứng các thông số kỹ thuật để tránh tĩnh điện sự tích tụ điện. Thứ ba, trong quá trình hoạt động bình thường, việc tháo dỡ kết cấu kín và lấy mẫu tùy ý là bị cấm. Thường xuyên kiểm tra dữ liệu tổn thất điện môi và phóng điện cục bộ để đảm bảo hiệu suất cách điện ổn định.

Ưu điểm sản phẩm và đảm bảo dịch vụ

Là nhà sản xuất và cung cấp thiết bị điện cao thế chuyên nghiệp tại Trung Quốc, Máy biến dòng LB6-110 kV của Usune Electric tự hào có những ưu điểm vượt trội: sản xuất tại nhà máy đạt tiêu chuẩn, tuân thủ nghiêm ngặt các tiêu chuẩn trong nước và quốc tế. tiêu chuẩn ngành, đảm bảo độ chính xác ổn định và khả năng thích ứng môi trường mạnh mẽ; và được niêm phong hoàn toàn, thiết kế không cần bảo trì, giảm đáng kể chi phí vận hành và bảo trì tiếp theo. Công ty cung cấp một dịch vụ một cửa bao gồm lựa chọn và tùy chỉnh, hướng dẫn kỹ thuật, cài đặt tại chỗ và hậu mãi bảo trì. Các thông số có thể được tối ưu hóa theo nhu cầu của dự án, mang lại sự đảm bảo đáng tin cậy cho sự an toàn và hệ thống lưới điện 110kV vận hành ổn định.
