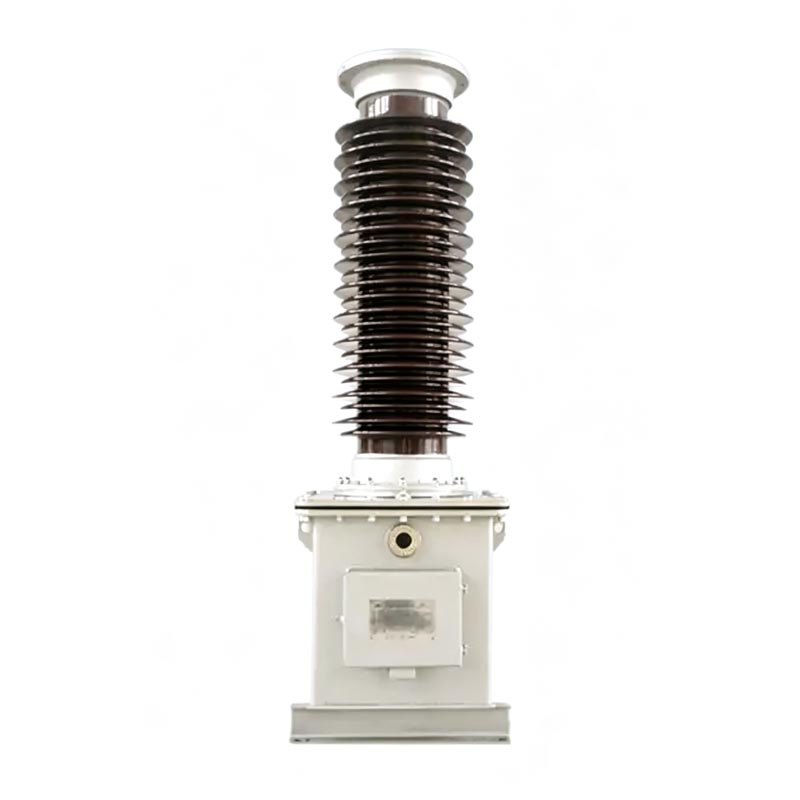

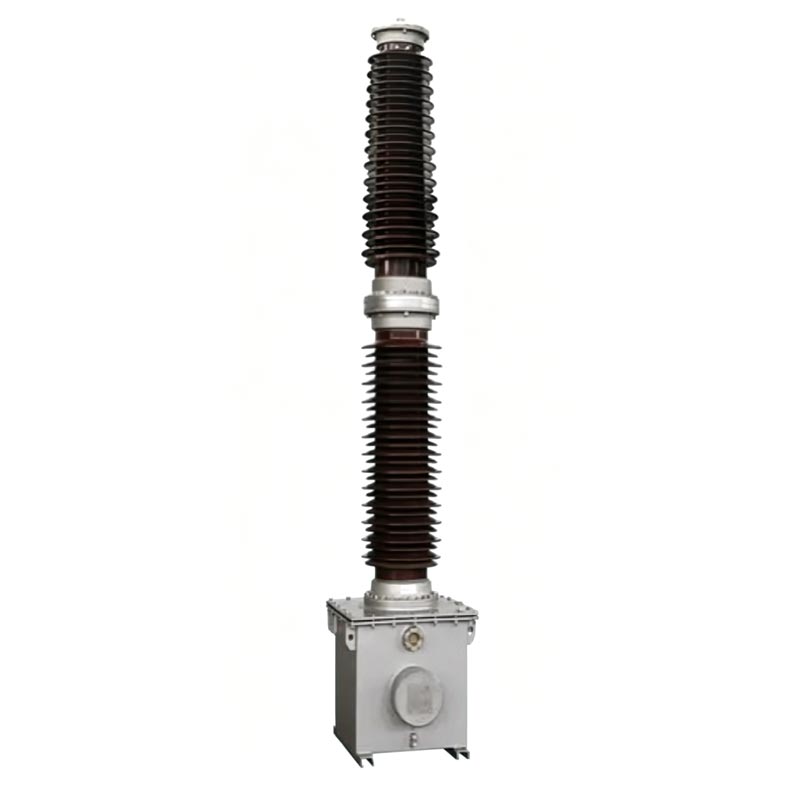

Máy biến điện áp ngoài trời

Máy biến điện áp ngoài trời dòng Usune TYD bao gồm tất cả các cấp điện áp từ 35kV đến 220kV, chuyển đổi điện áp cao hệ thống tín hiệu điện áp thấp tiêu chuẩn 100/√3 V hoặc 100 V đáp ứng nhu cầu đo năng lượng, đo điện áp, bảo vệ rơle và xác minh đồng bộ hóa lưới điện. So với máy biến điện áp điện từ truyền thống, sản phẩm này cũng có tính năng ghép nối truyền thông sóng mang đường dây điện, tránh các vấn đề cộng hưởng từ. tổng thể của nó kết cấu đáng tin cậy, đảm bảo lưới điện cao áp hoạt động an toàn và ổn định lâu dài, trở thành lõi thiết bị hỗ trợ xây dựng lưới điện thông minh.

Tụ điện biến áp

TYD-35 (66, 110/220)kV-0,01 (0,02)

Hướng dẫn chung

Mô hình sản phẩm Giải thích

Mã model dòng TYD xác định rõ ràng các thông số sản phẩm và các tình huống áp dụng, tạo điều kiện thuận lợi cho kỹ thuật lựa chọn và cài đặt tại chỗ. Quy tắc mã hóa như sau:

1. Cấu trúc mô hình: TYD ① – ② ③

- TYD: Mã máy biến điện áp kiểu điện dung
- ①: Điện áp pha định mức của hệ thống (đơn vị: kV)
- ②: Điện dung định mức của bộ chia điện áp (đơn vị: μF, tùy chọn 0,01μF, 0,02μF)
- ③: Mã hậu tố tính năng chức năng

2. Giải thích mã hậu tố:

- H: Loại chống ô nhiễm, thích hợp cho khu vực bị ô nhiễm nặng
- G: Loại có độ cao lớn, phù hợp với khu vực có độ cao trên 2000m
- F: Thích hợp cho hệ thống nối đất không có điểm trung tính

3. Ví dụ về mô hình điển hình

TYD110/√3-0,02FH, đại diện cho cấp điện áp 110kV, điện dung định mức của bộ chia điện áp là 0,02μF, thích hợp cho điểm trung tính, hệ thống nối đất không hiệu quả và môi trường ô nhiễm loại D, máy biến điện áp kiểu điện dung.

Chức năng cốt lõi

1. Đo sáng và đo điện áp chính xác

Cho phép thu thập điện áp và đo năng lượng có độ chính xác cao, đảm bảo độ chính xác của lưới điện dữ liệu tiêu thụ

2. Bảo vệ lưới điện và điều khiển tự động

Cung cấp tín hiệu điện áp ổn định để bảo vệ rơle, điều khiển tự động và đồng bộ hóa lưới điện xác minh, cho phép phản ứng nhanh với các lỗi hệ thống.

3. Khớp nối truyền thông đường dây điện

Hoạt động như một tụ điện ghép nối để liên lạc với sóng mang đường dây điện, đạt được khả năng truyền tín hiệu đường dây điện mà không cần hệ thống dây điện bổ sung.

Tiêu chuẩn thực hiện

Toàn bộ quy trình sản xuất và thử nghiệm của Máy biến điện áp ngoài trời tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia tiêu chuẩn có thẩm quyền, đáp ứng đầy đủ các thông số kỹ thuật được nghiệm thu:
- GB/T20840.1-2010 "Máy biến áp dụng cụ - Phần 1: Yêu cầu kỹ thuật chung"
- GB/T20840.5-2013 "Máy biến áp dụng cụ - Phần 5: Yêu cầu kỹ thuật bổ sung đối với điện áp điện dung Máy biến áp"
- GB/T19749-2005 "Tụ điện ghép và bộ chia điện áp"

Điều kiện môi trường áp dụng

Máy biến điện áp ngoài trời tự hào có khả năng thích ứng môi trường tuyệt vời và có thể hoạt động ổn định trong điều kiện phức tạp điều kiện ngoài trời. Các thông số áp dụng tiêu chuẩn như sau:
- Kịch bản lắp đặt: Thích hợp cho cả sử dụng trong nhà và ngoài trời
- Nhiệt độ môi trường xung quanh: -40oC ～ + 45oC (Các điều kiện đặc biệt có thể được tùy chỉnh và thương lượng)
- Tốc độ gió tối đa: 150km/h
- Độ cao định mức: 2000m (Phiên bản độ cao loại G thích ứng với độ cao cao hơn)
- Độ dày lớp phủ: 10mm
- Xếp hạng chống ô nhiễm: Tiêu chuẩn loại D (khoảng cách rò rỉ ≥ 43,3mm/kV), loại E tùy chọn (khoảng cách rò rỉ ≥ 53,7mm/kV)

Ưu điểm về kết cấu sản phẩm

CVT dòng Usune TYD sử dụng cấu trúc tích hợp mô-đun, bao gồm hai phần cốt lõi: điện áp điện dung bộ chia và một thiết bị điện từ. Cấu trúc chắc chắn và bền bỉ:

1. Bộ chia điện áp điện dung cường độ cao

Sử dụng chất điện môi tổng hợp màng mỏng và tụ điện chất lượng cao. Nhiều phần tử tụ điện được mắc nối tiếp bên trong ống lót sứ, được tẩm chân không bằng dầu cách điện chất lượng cao. đầy đủ cấu trúc kín được trang bị thiết bị bù dầu để duy trì ổn định điện áp bên trong, loại bỏ dầu vấn đề rò rỉ và độ ẩm. Cấu trúc lắp ráp bu lông đảm bảo lắp đặt thuận tiện và kết nối an toàn.

2. Thiết bị điện từ tích hợp

Bao gồm một máy biến áp trung gian tích hợp, lò phản ứng bù và bộ giảm chấn lò phản ứng bão hòa nhanh, tất cả đều được niêm phong trong một thùng thép chứa đầy dầu. Nó được lắp ráp sẵn với bộ chia điện áp thấp trước khi rời khỏi nhà máy, đảm bảo cách ly hoàn toàn hệ thống dầu cách điện và loại bỏ sự can thiệp lẫn nhau.

3. Thiết kế bảo vệ an toàn

Được trang bị các thiết bị đầu cuối giảm xóc, nối đất và sóng mang chuyên dụng có dấu hiệu rõ ràng. Nhiều bảo vệ cấu trúc ngăn ngừa hiệu quả các mối nguy hiểm về an toàn như rò rỉ điện áp cao và hư hỏng thiết bị thứ cấp.

Ứng dụng kỹ thuật Cas

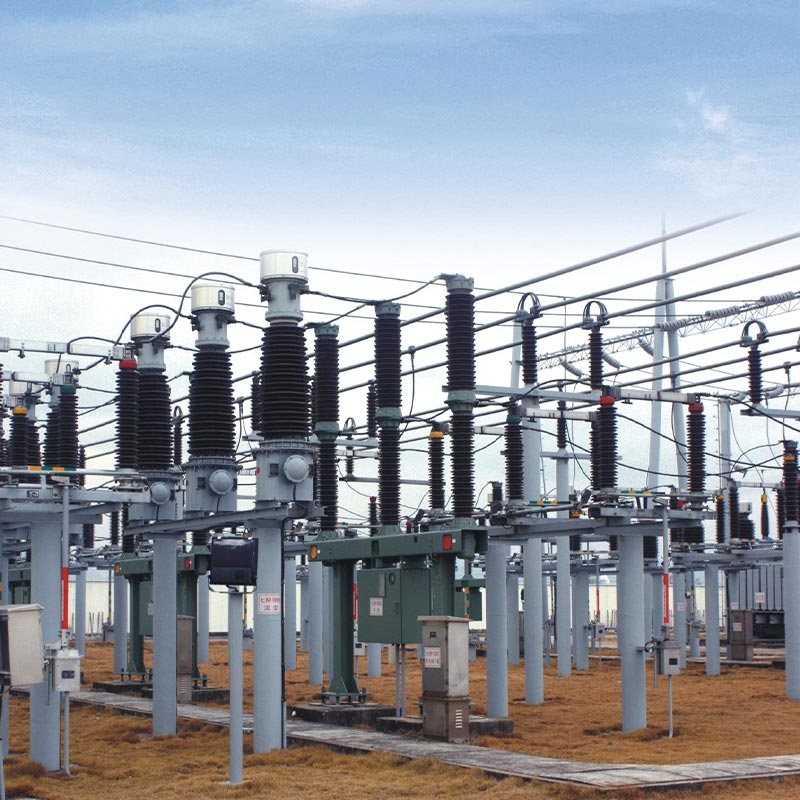

Là nhà cung cấp thiết bị CVT điện áp cao chất lượng cao, máy biến điện áp dòng TYD của Usune đã được áp dụng thành công cho dự án trọng điểm cải tạo lưới điện đô thị 110kV ở Châu Sơn, tỉnh Chiết Giang. các dự án đã chọn mẫu cổ điển TYD110/√3-0,02FH, phù hợp với điều kiện hoạt động phức tạp của địa phương vùng ven biển bị ô nhiễm nặng và điểm trung tính nối đất không hiệu quả.
Thiết bị nguyên bản ở trạm biến áp này bị đo điện áp không ổn định, khả năng chống nhiễu yếu khả năng. Sau khi thay hộp số CVT bằng hộp số CVT dòng Usune TYD, thiết bị đã hoạt động ổn định hơn hơn 3 năm, duy trì đo sáng chính xác và đầu ra tín hiệu ổn định ngay cả trong môi trường khắc nghiệt như tốc độ cao độ ẩm, phun muối và gió mạnh. Điều này cung cấp sự hỗ trợ đáng tin cậy cho việc bảo vệ rơle trạm biến áp và sóng mang thông tin liên lạc, nâng cao hiệu quả độ tin cậy vận hành lưới điện khu vực, giảm thiểu thiết bị tỷ lệ hỏng hóc và xác minh đầy đủ khả năng chống chịu thời tiết và chống ô nhiễm tuyệt vời của sản phẩm.

Thông số kỹ thuật vận hành và bảo trì

1. Các thông số vận hành cốt lõi

- Hoạt động lâu dài: 1,2 lần điện áp định mức (1.2Un)
- Quá tải ngắn hạn: Có thể hoạt động trong 30 giây ở điện áp 1.5Un
- Loại F chuyên dụng: Có thể hoạt động liên tục 8 giờ ở điện áp 1.9Un

2. Yêu cầu bảo trì hàng ngày

- Thường xuyên kiểm tra tình trạng kín của thiết bị để tránh rò rỉ dầu cách điện;
- Đảm bảo kết nối tin cậy của các cực giảm chấn d1 và d2; hoạt động mạch hở bị nghiêm cấm;
- Khi không nối với thiết bị mang, cực N và X phải được nối tắt chắc chắn;
- Nghiêm cấm việc tháo dỡ trái phép các bu lông bịt kín và các kết cấu bịt kín lỗ nạp dầu;
- Không cần lấy mẫu và kiểm tra dầu định kỳ của bộ điện từ để tránh các mối nguy hiểm về an toàn do dầu gây ra mức độ giảm xuống.

Kích thước sản phẩm.

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Những bài kiểm tra cốt lõi nào cần phải được hoàn thành trước khi vận hành CVT dòng Usune TYD?

Ba bài kiểm tra cốt lõi phải được hoàn thành theo tiêu chuẩn DL/T596-1996: Thứ nhất, điện dung và điện môi Phải kiểm tra tổn thất của bộ chia tụ điện, với giá trị điện dung sai lệch so với bảng tên 2% và tiếp tuyến tổn thất điện môi ≤0,002. Thứ hai, điện trở cách điện của thiết bị điện từ phải được kiểm tra bằng máy đo Megôm kế 2500V, với điện trở cách điện của mỗi cực với đất ≥500MΩ. Thứ ba, hiệu chuẩn độ chính xác kiểm tra yêu cầu tăng góc của dây dẫn điện áp cao để giảm nhiễu điện dung tạp tán và đảm bảo độ chính xác của phép đo.

Câu hỏi 2: Các biện pháp phòng ngừa chính khi lắp đặt Máy biến điện áp ngoài trời tại chỗ là gì?

Đầu tiên, bộ chia tụ điện và thiết bị điện từ là một bộ phù hợp và phải được lắp đặt theo số bảng tên; chúng không thể được thay thế cho nhau một cách tùy tiện. Thứ hai, các lỗ nâng của bộ phận điện từ phải dùng thùng dầu để nâng; cấm nâng ống bọc sứ tụ điện để ngăn chặn thiết bị thiệt hại. Thứ ba, móng phải được cố định bằng bu lông cường độ cao M20 và độ nghiêng tổng thể của thiết bị phải không vượt quá 2/1000mm. Thứ tư, đảm bảo rằng cực X được nối đất chắc chắn và cực giảm chấn được nối chắc chắn kết nối để tránh hư hỏng thiết bị.

Câu hỏi 3: Các mô hình hậu tố H, G và F phù hợp với những tình huống nào?

H là loại chống ô nhiễm, thích hợp với môi trường bị ô nhiễm nặng và có tính ăn mòn cao như vùng ven biển và các mỏ công nghiệp; G là loại độ cao, được tối ưu hóa cho độ cao, điện áp thấp và nhiệt độ thấp môi trường, thích hợp cho khu vực trên 2000m; F là loại thích ứng hệ thống, được thiết kế đặc biệt cho điểm trung tính hệ thống điện nối đất không hiệu quả, có khả năng chịu quá áp mạnh hơn, phù hợp với lưới điện đặc biệt điều kiện hoạt động.

Sức mạnh của nhà máy và đảm bảo dịch vụ

Chiết Giang Usune Electric là nhà máy sản xuất thiết bị điện cao áp chuyên nghiệp tích hợp R&D, sản xuất, và bán hàng. Với nhiều năm kinh nghiệm trong lĩnh vực máy biến áp cao áp sở hữu hệ thống sản xuất hoàn chỉnh và quy trình kiểm tra chất lượng nghiêm ngặt. Tất cả các sản phẩm TYD đã vượt qua thử nghiệm tiêu chuẩn quốc gia, đảm bảo tính ổn định hiệu suất và hiệu quả chi phí cao. Các sản phẩm được tiêu chuẩn hóa và các giải pháp tùy chỉnh có thể được cung cấp theo các mức điện áp, điều kiện môi trường và yêu cầu lưới điện khác nhau, cung cấp điện áp cao đáng tin cậy thiết bị hỗ trợ cho các dự án điện toàn cầu.
