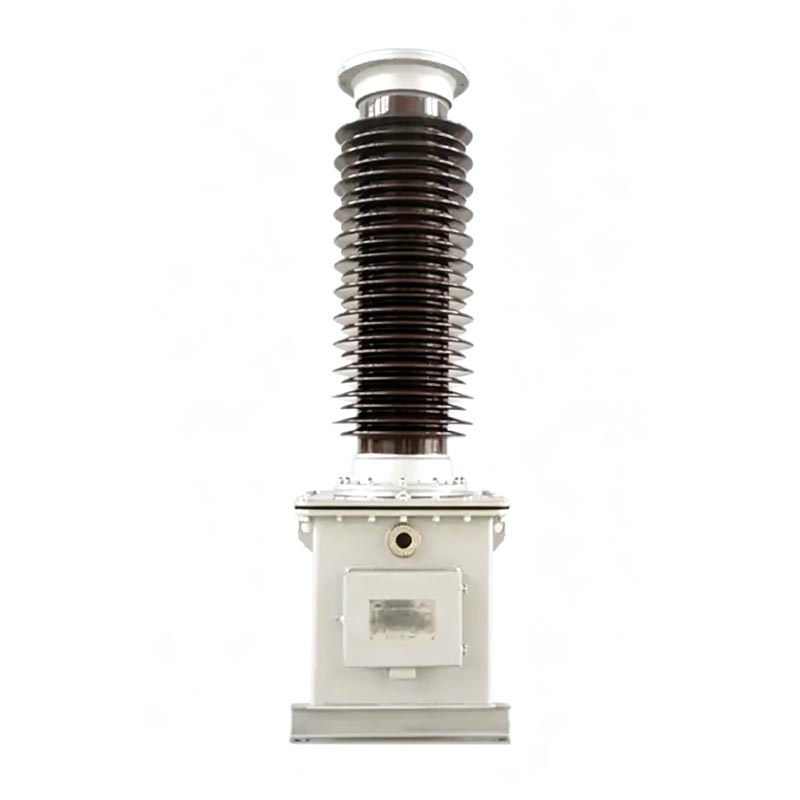

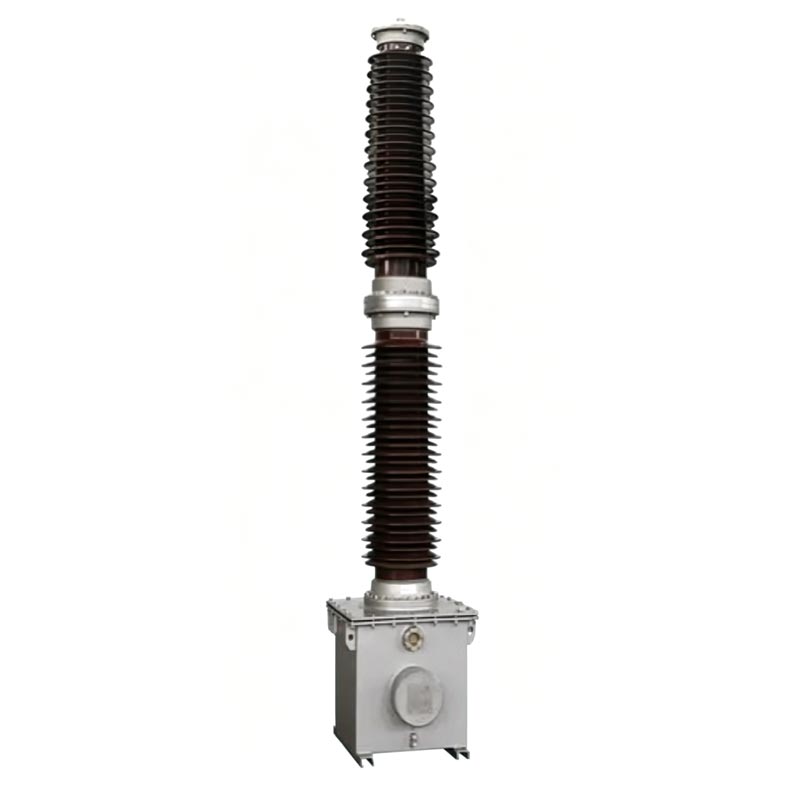

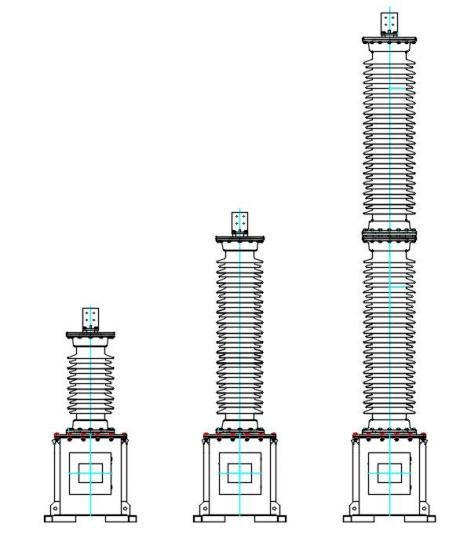

Máy biến điện áp Pt 110 kV dòng Usune TYD là máy biến điện áp điện dung hiệu suất cao đặc biệt thiết kế cho lưới điện cao áp 110kV. Sản phẩm áp dụng nguyên lý phân chia điện áp điện dung và hoàn toàn kết cấu ngâm dầu kín, tránh được những khuyết điểm của máy biến áp truyền thống như kích thước lớn và yếu chống nhiễu và có khả năng chống ô nhiễm tuyệt vời, chịu được nhiệt độ thấp và chống gió. Cái này thiết bị tích hợp các chức năng ghép nối truyền thông đo lường, bảo vệ và sóng mang và là thiết bị hỗ trợ cốt lõi thiết bị vận hành và bảo trì thông minh hệ thống truyền tải và biến đổi điện 110kV.
Máy biến điện áp Pt 110 kV tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia GB/T20840.1-2010, GB/T20840.5-2013 và GB/T19749-2005. Quy trình thiết kế, sản xuất và thử nghiệm của nó được tiêu chuẩn hóa và tất cả các thông số hiệu suất đều đáp ứng thông số kỹ thuật thử nghiệm phòng ngừa cho thiết bị điện.
Hướng dẫn chung
- TYD: Mã đặc biệt cho máy biến điện áp kiểu điện dung
- 110/3: Điện áp pha định mức của hệ thống tương thích là 110kV
- 0,02: Điện dung định mức của bộ chia điện dung là 0,02μF
- Mã đặc tính hậu tố: H - Loại chống ô nhiễm; G – Loại độ cao (phù hợp với độ cao trên 2000m);
F - Thích hợp cho hệ thống nối đất không có điểm trung tính
Ví dụ: TYD110/3-0.02FH đại diện cho máy biến điện áp kiểu điện dung phù hợp với điểm trung tính 110kV lưới điện được nối đất không hiệu quả, có điện dung định mức 0,02μF và chỉ số chống ô nhiễm cao.

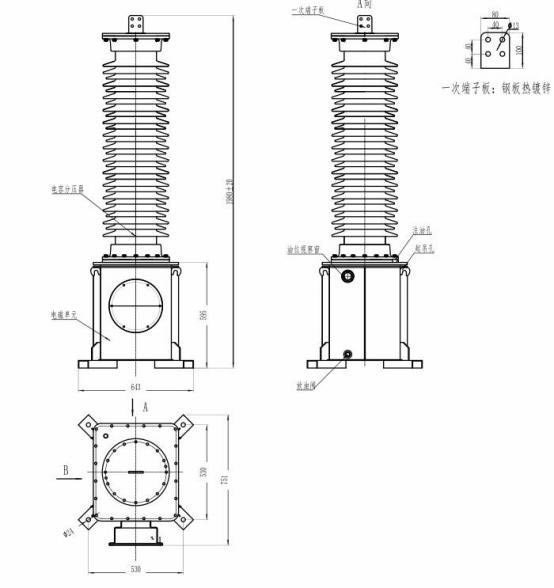

Gồm các tụ ghép và tụ chia điện áp xếp chồng lên nhau. Nhiều bộ tụ điện các phần tử được nối nối tiếp bên trong ống lót bằng sứ. Nó sử dụng màng mỏng và giấy tụ điện chất lượng cao chất điện môi tổng hợp và được tẩm chân không bằng dầu cách điện chất lượng cao. Thiết bị được niêm phong hoàn toàn cấu trúc có thiết bị bù dầu tích hợp để duy trì áp suất bên trong ổn định, ngăn ngừa rò rỉ dầu, loại bỏ nhu cầu lấy mẫu tại chỗ, cách ly hiệu quả độ ẩm và tạp chất bên ngoài và đảm bảo ổn định hiệu suất cách nhiệt.
Máy biến điện áp Pt 110 kV được bọc kín hoàn toàn trong một thùng thép chứa đầy dầu (cũng đóng vai trò là một đế tụ điện), bao gồm máy biến áp trung gian, cuộn kháng bù và cuộn kháng bão hòa nhanh. van điều tiết. Nó được lắp ráp sẵn với tụ điện phân chia điện áp thấp trước khi rời khỏi nhà máy. Điện từ bộ phận và mạch dầu của tụ chia được cách ly hoàn toàn, đảm bảo không bị nhiễu và hoạt động ổn định. Dây thứ cấp và đầu cuối sóng mang được đặt ở vị trí trung tâm trong hộp nối trên thành bên của bể. được dán nhãn rõ ràng để dễ dàng nối dây và bảo trì tại chỗ.
Giảm mức đầu ra một cách chính xác để cung cấp tín hiệu điện áp thấp tiêu chuẩn, cung cấp hỗ trợ dữ liệu đáng tin cậy cho nguồn điện đo năng lượng lưới và giám sát điện áp thời gian thực.
Được trang bị thiết bị bảo vệ rơle và điều khiển tự động, nó cho phép xác định lỗi lưới điện, xác minh đồng bộ hóa và bảo vệ đường dây, ngăn ngừa hư hỏng thiết bị và sự cố lưới điện do sự bất thường về điện áp.
Phục vụ như một tụ điện ghép nối chuyên dụng để liên lạc với sóng mang đường dây điện, cung cấp kênh tín hiệu ổn định cho truyền dữ liệu lưới điện và vận hành và bảo trì từ xa.
- Điều kiện hoạt động tương thích: Hệ thống nguồn AC 50/60Hz
- Điện áp đầu ra thứ cấp: 100/√3V, 100V (thông số tiêu chuẩn)
- Tiếp tuyến tổn thất điện môi: .002
- Lỗi tụ điện: Không vượt quá ±2% định mức trên bảng tên
- Điện trở cách điện: ≥500MΩ (đo bằng megohmmeter 2500V)
- Khả năng hoạt động quá áp: Hoạt động lâu dài ở mức điện áp định mức 1,2 lần; hoạt động ngắn hạn ở mức 1,5
lần điện áp định mức trong 30 giây; Loại F có thể hoạt động liên tục trong 8 giờ ở điện áp định mức 1,9 lần
- Nhiệt độ hoạt động: -40oC~+45oC (có thể tùy chỉnh cho các điều kiện đặc biệt)
- Khả năng cản tốc độ gió tối đa: 150km/h
- Độ cao áp dụng: 2000m (có mẫu độ cao theo yêu cầu)
- Độ dày đóng băng tối đa: 10 mm
- Xếp hạng chống ô nhiễm: Tiêu chuẩn loại D (khoảng cách rò rỉ ≥ 43,3 mm/kV), loại E tùy chọn (khoảng cách rò rỉ ≥
53,7mm/kV)

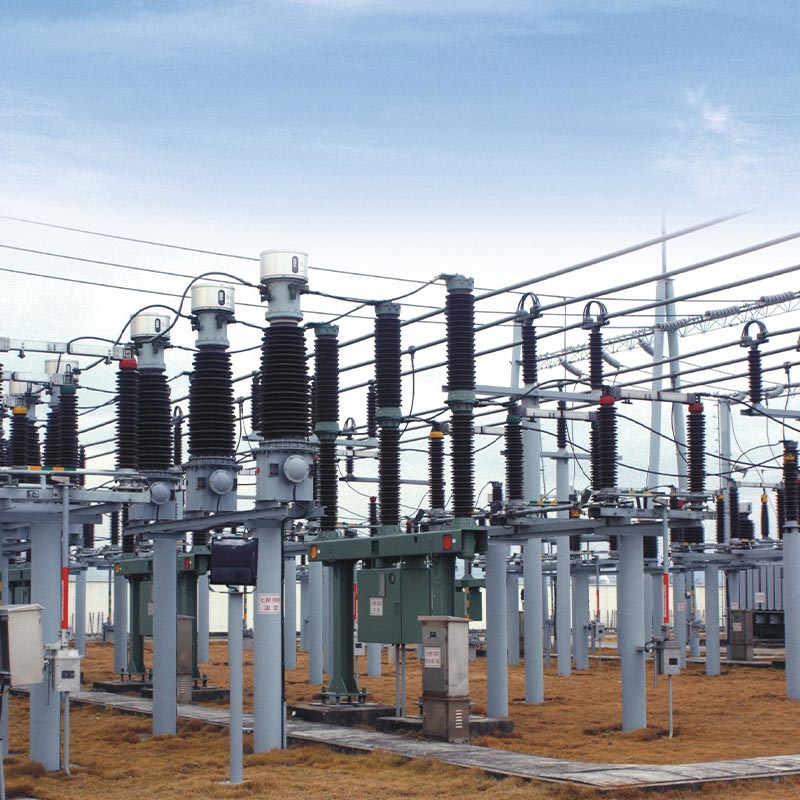

Máy biến áp điện áp Pt 110 kV Usune TYD110/3-0.02FH chống ô nhiễm được ứng dụng thành công vào ứng dụng ngoài trời Dự án cải tạo trạm biến áp khu vực 110kV tỉnh Chiết Giang. Trạm biến áp này phục vụ xung quanh các khu công nghiệp, khu dân cư đòi hỏi độ ổn định nguồn điện và độ tin cậy của thiết bị cực cao. Nằm ở khu vực ven biển có độ ẩm cao, lượng muối phun cao, ô nhiễm nặng và thường xuyên có gió biển, dự án yêu cầu hiệu suất chống ô nhiễm, chống ăn mòn và chống lão hóa nghiêm ngặt từ điện áp cao thiết bị.
Thiết bị được cẩu, lắp đặt và vận hành đúng theo thông số kỹ thuật của nhà sản xuất trước khi đưa vào hoạt động. Hai năm vận hành, bảo trì tại chỗ và dữ liệu thử nghiệm thường xuyên cho thấy các thông số cốt lõi như điện dung thiết bị và tổn thất điện môi luôn đáp ứng các tiêu chuẩn quốc gia, không có các vấn đề như rò rỉ dầu, tiếng ồn bất thường hoặc sai lệch thông số. Khả năng chống bẩn và chống ăn mòn vượt trội của nó kết cấu chống lại sự ăn mòn của phun muối ven biển và không khí ẩm một cách hiệu quả, tránh được các lỗi thường gặp như lão hóa cách điện và dao động điện áp trong máy biến áp đo lường truyền thống. Nó hoàn thành sức mạnh ổn định đo, giám sát điện áp và ghép nối truyền thông sóng mang, đảm bảo cung cấp điện liên tục và an toàn cho trạm biến áp, đồng thời xác minh đầy đủ độ ổn định và khả năng thích ứng của sản phẩm trong điều kiện ngoài trời khắc nghiệt.
Thiết bị được vận chuyển dưới dạng một bộ hoàn chỉnh gồm bộ chia điện áp tụ điện + thiết bị điện từ. Việc cài đặt phải tuân thủ nghiêm ngặt số bảng tên; việc trộn và thay thế tùy tiện đều bị nghiêm cấm. Đối với thiết bị cẩu phải sử dụng lỗ nâng chuyên dụng cho thùng dầu bộ phận điện từ; cẩu trực tiếp ống lót sứ tụ điện bị cấm. Nền móng được cố định bằng bu lông cường độ cao M20 và tổng thể góc nghiêng lắp đặt ≤2/1000mm đảm bảo thiết bị hoạt động ổn định.
Yêu cầu nối dây chính: Đầu nối bộ giảm chấn d1 và d2 phải được kết nối chắc chắn; mạch hở được nghiêm ngặt bị cấm. Khi không kết nối với thiết bị mang, đầu N và X phải được nối tắt một cách chắc chắn. Trong thời gian vận hành thiết bị, đầu cuối X phải được nối đất trực tiếp và chắc chắn để ngăn điện áp cao đi vào vỏ thứ cấp, làm hỏng thiết bị và gây nguy hiểm cho an toàn cá nhân.
Thiết bị có cấu trúc ngâm dầu hoàn toàn kín, đảm bảo hiệu suất ổn định và loại bỏ nhu cầu sử dụng để lấy mẫu và kiểm tra dầu định kỳ. Bảo trì định kỳ chỉ yêu cầu kiểm tra định kỳ độ kín của thiết bị tình trạng, độ kín của thiết bị đầu cuối và xử lý sự cố đối với tiếng ồn bất thường, sự bất thường về điện áp thứ cấp và sự cố đột ngột tăng đột biến điện áp trong kết nối delta mở. Tháo gỡ trái phép các bu lông buộc và niêm phong của thiết bị cấu trúc bị nghiêm cấm. Bộ chia tụ điện và thiết bị điện từ không được tháo rời nếu không có sự cho phép của nhà sản xuất. Thiết bị sau khi được loại bỏ phải được bàn giao cho cơ quan môi trường địa phương bộ phận bảo vệ để xử lý tập trung và vô hại để ngăn ngừa ô nhiễm môi trường.
H là loại chống ô nhiễm, thích hợp cho các kịch bản công nghiệp ven biển và bị ô nhiễm nặng, với khả năng tăng cường khoảng cách đường dây và khả năng chống ăn mòn; G là loại có độ cao lớn, được tối ưu hóa cho các khu vực có độ cao trên 2000m, thích hợp với môi trường điện áp thấp và tia cực tím mạnh; F là loại chuyên dụng cho điểm trung tính không có tác dụng nối đất, có khả năng chịu quá áp mạnh hơn, phù hợp với hệ thống lưới điện tương ứng. Mô hình thích hợp có thể được lựa chọn dựa trên môi trường địa lý và hệ thống lưới điện của dự án.
D1 và D2 là thiết bị đầu cuối van điều tiết. Việc mở chúng sẽ gây ra hư hỏng van điều tiết, gây ra hiện tượng quá điện áp bên trong và gây hư hỏng vĩnh viễn cho tụ điện và các bộ phận điện từ. Khi không có thiết bị mang nào được kết nối, ngắt các cực N-X sẽ cho điện áp cao đi vào hộp nối thứ cấp, đốt cháy thứ cấp thiết bị giám sát, bảo vệ và gây ra tai nạn mất an toàn. Độ tin cậy của các kết nối đầu cuối phải được đảm bảo được kiểm tra trước khi vận hành thiết bị.
Không, không cần lấy mẫu và kiểm tra dầu định kỳ. Bộ phận điện từ hoạt động ở điện áp thấp và bộ hoàn chỉnh các thử nghiệm niêm phong và hiệu suất đã được hoàn thành trước khi rời khỏi nhà máy, đảm bảo độ tin cậy hiệu suất niêm phong. Việc lấy mẫu tại chỗ sẽ phá vỡ sự cân bằng áp suất bên trong của thiết bị, dẫn đến các vấn đề tiềm ẩn như giảm mức dầu, xâm nhập hơi ẩm và suy giảm khả năng cách nhiệt. Chỉ kiểm tra định kỳ cần xác minh tính toàn vẹn của vòng đệm và độ ổn định của các thông số điện. Nếu các thông số không bình thường, liên hệ với nhà sản xuất để kiểm tra chuyên ngành.
