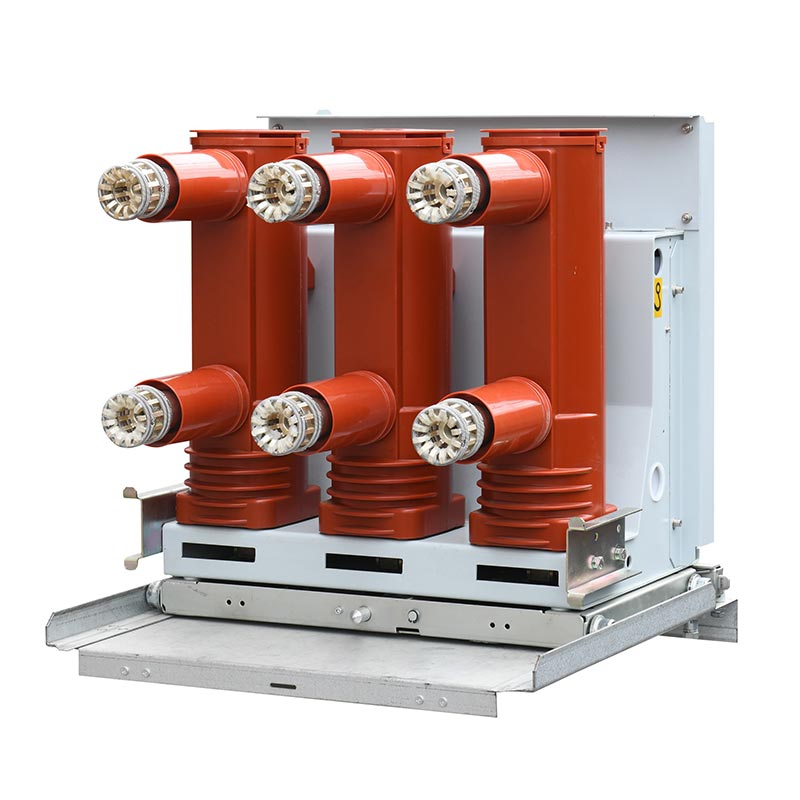

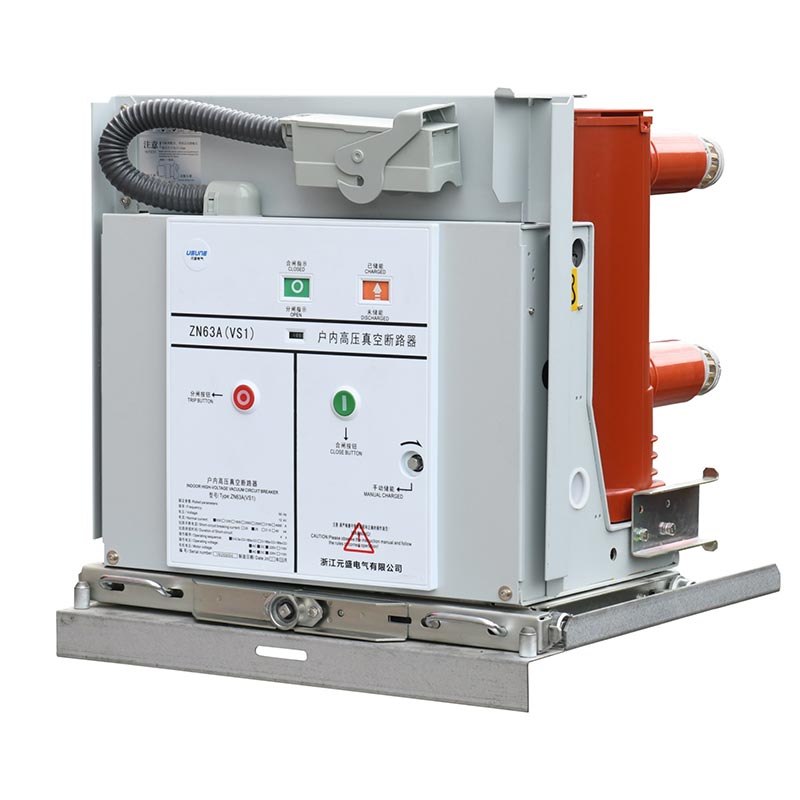

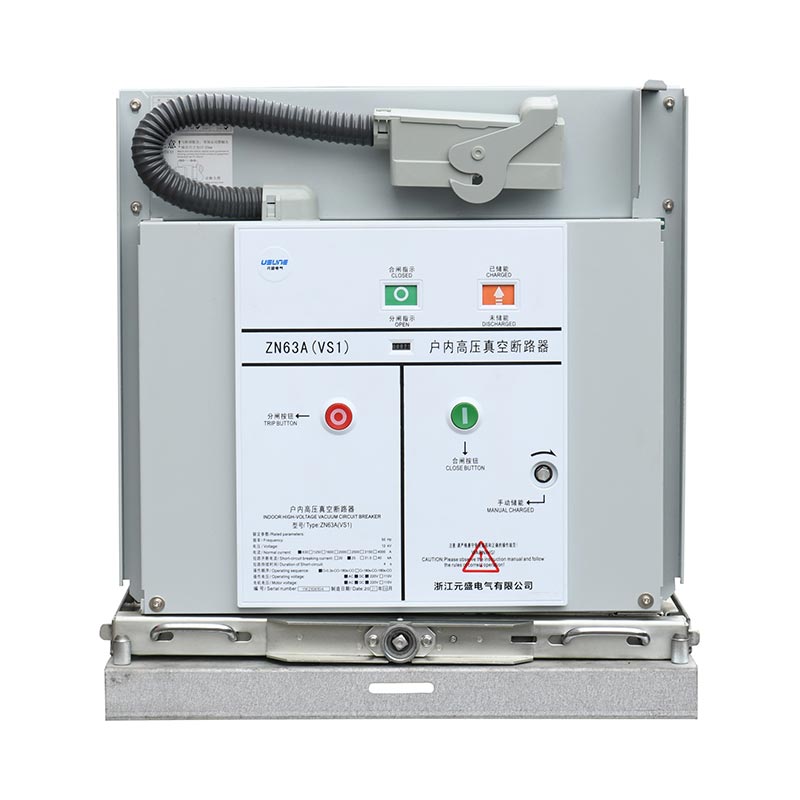

Máy cắt chân không 24kv

Máy cắt chân không 24kV có bố cục tích hợp, hỗ trợ cả việc lưu trữ năng lượng bằng tay và bằng điện, đồng thời dễ dàng hoạt động. Mạch chính không cần bảo trì bổ sung. Bộ ngắt chân không được gói gọn bằng APG công nghệ, cung cấp sự bảo vệ chống ô nhiễm và rò rỉ, kéo dài tuổi thọ sử dụng và giảm chi phí bảo trì chi phí. Nó kết hợp một cơ chế khóa liên động chống hoạt động sai lầm toàn diện để đảm bảo thiết bị và nhân sự an toàn. Buồng dập hồ quang duy trì độ chân không ổn định, thời gian mở 50ms và đóng 100ms, mang lại hiệu quả nhanh chóng phản hồi. Nó tương thích với nhiều điện áp điều khiển thứ cấp khác nhau để đáp ứng các yêu cầu cung cấp điện khác nhau.

Máy cắt chân không 24kV có sẵn kiểu cố định và kiểu vận hành bằng tay, tương thích với nhiều thiết bị đóng cắt khác nhau. Dòng điện định mức nằm trong khoảng từ 630A đến 4000A và dòng điện ngắn mạch từ 20kA đến 50kA. Lựa chọn linh hoạt dựa trên theo nhu cầu của người dùng cho phép thích ứng với các tình huống hoạt động thường xuyên. Là một nhà sản xuất chuyên nghiệp, Usune tận dụng quy trình sản xuất hoàn thiện, kiểm soát chất lượng nghiêm ngặt và hỗ trợ kỹ thuật toàn diện để mang lại hiệu suất cao máy cắt chân không cho người dùng toàn cầu. Hơn nữa, bằng cách sử dụng các nguồn lực của nhà cung cấp có kinh nghiệm, Usune đạt được hợp tác chuỗi cung ứng hiệu quả, đảm bảo giao sản phẩm kịp thời và chất lượng ổn định.

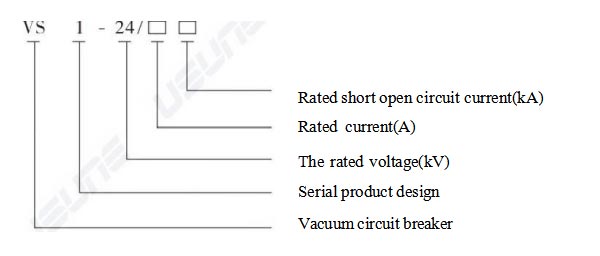

Mô hình ý nghĩa

Thông số kỹ thuật cốt lõi

1. Thông số điện cơ bản

2. Các thông số kết cấu chính

- Khoảng cách tiếp xúc: 13±1mm;
- Hành trình quá mức: 3,5±0,5mm;
- Tốc độ mở cửa trung bình: 0,9-1,2m/s;
- Tốc độ đóng trung bình: 0,5-0,8m/s;
- Độ dày mòn cho phép của các tiếp điểm chuyển động và cố định: ≤3mm;
- Điện trở mạch dẫn chính: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), đảm bảo độ dẫn điện ổn định.

3. Thông số thích ứng môi trường

Nhiệt độ hoạt động: -15oC~+40oC; Độ ẩm tương đối hàng ngày 95%, Độ ẩm tương đối hàng tháng 90%; Độ cao 1000m (có thể tùy chỉnh cho độ cao đặc biệt); Cường độ địa chấn ≤8 độ; Thích hợp cho những vị trí không có nước nhỏ giọt, vật liệu dễ cháy nổ, khí ăn mòn và rung động mạnh; thích nghi với khí hậu của hầu hết các vùng của Trung Quốc.

Kịch bản áp dụng

Máy cắt chân không Usune 24kV với hiệu suất vượt trội được sử dụng rộng rãi trong các tình huống sau, bao gồm nhiều lĩnh vực như điện, công nghiệp và cơ sở hạ tầng:

1. Nhà máy điện và trạm biến áp: Là thiết bị điều khiển và bảo vệ cốt lõi cho mạch phân phối điện, nó dùng để cắt và đóng dòng điện, bảo vệ các thiết bị quan trọng như máy biến áp và thanh cái khỏi quá tải và hư hỏng do ngắn mạch;
2. Doanh nghiệp công nghiệp: Thích hợp cho hệ thống phân phối điện cao áp trong các ngành công nghiệp như luyện kim, kỹ thuật hóa học, sản xuất máy móc và dệt may, đáp ứng nhu cầu khởi động và ngừng hoạt động thường xuyên thiết bị sản xuất và biến động phụ tải lớn;
3. Cơ sở hạ tầng: Được sử dụng để phân phối điện cao thế trong vận chuyển đường sắt đô thị, các tòa nhà cao tầng và khu thương mại các tổ hợp, đảm bảo cung cấp điện ổn định và nâng cao độ tin cậy cung cấp điện;
4. Lĩnh vực năng lượng mới: Thích hợp hỗ trợ hệ thống phân phối điện của các nhà máy điện quang điện và điện gió nhà máy, sở hữu khả năng chống nhiễu tốt và thích ứng với đặc tính phụ tải của nguồn năng lượng mới thế hệ.

Nghiên cứu trường hợp ứng dụng trong thế giới thực

Nghiên cứu điển hình: Dự án nâng cấp hệ thống phân phối điện cao áp tại khu công nghiệp hóa chất lớn

1. Bối cảnh dự án

Các cầu dao hiện có trong công viên không đủ độ tin cậy và chi phí bảo trì cao, cần nâng cấp lên Máy cắt chân không 24kV với độ tin cậy cao, chi phí bảo trì thấp và khả năng tương thích với môi trường hóa chất ăn mòn.

2. Giải pháp

32 máy cắt cầm tay Usune (1600A/31,5kA) đã được lựa chọn. Cấu trúc cách nhiệt được tối ưu hóa cho tăng cường khả năng chống ăn mòn. Hướng dẫn lắp đặt và đào tạo kỹ thuật đã được cung cấp để đảm bảo đúng thời gian giao hàng.

3. Kết quả ứng tuyển

Thiết bị hoạt động ổn định, không hỏng hóc, giảm 60% chi phí bảo trì. Nó đã tương thích với thiết bị đóng cắt hiện có, rút ngắn chu kỳ thi công. Công viên đã chỉ định Usune là đối tác lâu dài.

Đảm bảo chuỗi cung ứng và sản xuất

1. Đảm bảo sản xuất

Usune sở hữu nhà máy hiện đại, đạt tiêu chuẩn quốc tế và trong nước. Mỗi sản phẩm đều trải qua quy trình khắt khe thử nghiệm tại nhà máy và hệ thống truy xuất nguồn gốc chất lượng toàn bộ quy trình đã được thiết lập.

2. Đảm bảo chuỗi cung ứng

Hợp tác lâu dài với các nhà cung cấp chất lượng cao, sử dụng các linh kiện cốt lõi của các thương hiệu nổi tiếng và nguồn cung ứng được tối ưu hóa quản lý dây chuyền đảm bảo giao sản phẩm đúng thời gian.

3. Dịch vụ hậu mãi

Chúng tôi cung cấp hướng dẫn cài đặt, đào tạo kỹ thuật và dịch vụ khắc phục sự cố. Miễn phí sửa chữa và thay thế các bộ phận được cung cấp trong thời gian bảo hành và hỗ trợ kỹ thuật trọn đời được cung cấp sau thời gian bảo hành.

Hướng dẫn cấu hình sản phẩm và đặt hàng

1. Cấu hình tùy chọn

- Phương thức vận hành: Thủ công + Tích trữ năng lượng điện (Tiêu chuẩn);
- Thiết bị bảo vệ: Tùy chọn các thiết bị ngắt quá dòng, thiếu điện áp/mất điện áp;
- Thiết bị nối đất: Tùy chọn các giải pháp nối đất rộng 650W, 800W, 1000W;
- Linh kiện phụ trợ: Tùy chọn rơle chống bơm, khóa nam châm điện,..

2. Thông tin đặt hàng Đơn hàng phải ghi rõ

Model sản phẩm, phương pháp lắp đặt và số lượng; thông số định mức; cấu hình tùy chọn; điều khiển thứ cấp điện áp; phụ tùng thay thế và yêu cầu đặc biệt
