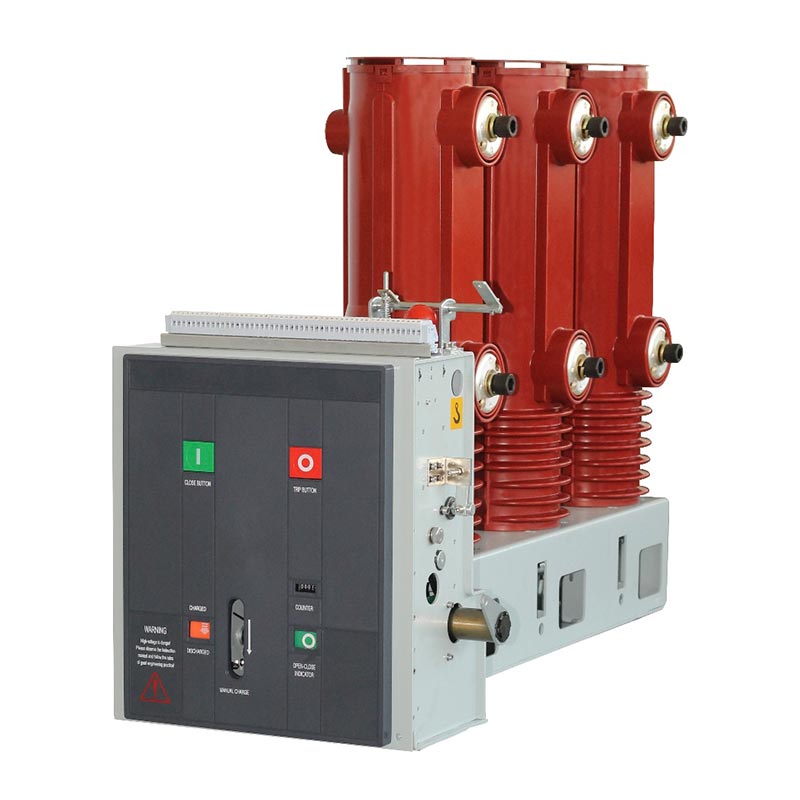

Máy cắt chân không Vcb trong nhà 33kv

Máy cắt chân không Vcb trong nhà Usune 33kv là sản phẩm thế hệ mới được thiết kế dựa trên thiết bị đóng cắt tiên tiến Khái niệm R&D và nhu cầu thực tế của thị trường phân phối điện toàn cầu. Nó phù hợp cho AC ba pha Hệ thống phân phối điện trong nhà 50Hz có điện áp định mức 40,5kV (mức vận hành 33kV), lõi đảm nhận các chức năng như chuyển mạch tải bình thường, ngắt dòng điện sự cố, bảo vệ quá tải hệ thống và thiết bị cách ly an toàn.

Sản phẩm loại bỏ các cấu trúc phức tạp và dư thừa, áp dụng bố cục khung và mô-đun tích hợp, được tối ưu hóa để lắp đặt cố định bên trong thiết bị đóng cắt điện áp cao. Nó cung cấp những lợi thế đáng kể trong không gian tủ sự thích ứng, sự ổn định về cấu trúc tổng thể cũng như việc vận hành và bảo trì sau này. So với trong nhà thông thường máy cắt chân không, nó thích ứng hơn với điều kiện hoạt động thường xuyên, có tuổi thọ cơ học dài hơn và tính nhất quán hoạt động ổn định hơn, đáp ứng đầy đủ các yêu cầu hoạt động liên tục và đáng tin cậy quan trọng các liên kết cung cấp điện.

Ưu điểm sản phẩm cốt lõi

1. R&D chuyên nghiệp + Thiết kế dựa trên kịch bản

Được phát triển đặc biệt để giải quyết những điểm yếu của các ứng dụng thực tế trong thiết bị đóng cắt trong nhà 33kV/40,5kV, nó thông qua logic thiết kế chuyển đổi chuyên nghiệp. Đặc tính đầu ra cơ học của nó hoàn toàn phù hợp với yêu cầu hoạt động của bộ ngắt chân không. Tất cả các cấu hình cấu trúc và hiệu suất được thiết kế cho lắp đặt cố định trong nhà, hoạt động thường xuyên, trạm biến áp và các kịch bản phân phối điện công nghiệp. các công nghệ đã trưởng thành và có tính thực tiễn cao cho các ứng dụng kỹ thuật.

2. Thử nghiệm trong thế giới thực + Phản hồi ứng dụng ổn định

Máy cắt chân không Vcb trong nhà 33kV sử dụng cơ chế vận hành lò xo mô-đun hoàn thiện. Sự truyền tải của nó cấu trúc đơn giản và đáng tin cậy, không có liên kết truyền tải phức tạp hoặc dễ bị hư hỏng. Đã được xác minh ở nhiều nơi phân phối điện công nghiệp, nâng cấp trạm biến áp và các dự án cung cấp điện khai thác mỏ, nó thể hiện sự xuất sắc hiệu suất về độ chính xác đóng và mở, tuổi thọ cơ học và khả năng chống nhiễu.

3. Hiệu suất được tiêu chuẩn hóa + Các thông số hỗ trợ hoàn chỉnh

Cuộn dây vận hành, động cơ lưu trữ năng lượng và logic vận hành đều được thiết kế theo thông số định mức. các phạm vi thích ứng điện áp rõ ràng và logic liên kết công tắc phụ là đáng tin cậy. Sản phẩm đang đóng cửa, hoạt động mở và lưu trữ năng lượng được tiêu chuẩn hóa với kích thước, giao diện và hệ thống dây điện hoàn chỉnh cấu hình. Nó có thể được kết hợp trực tiếp với thiết bị đóng cắt trong nhà 33kV tiêu chuẩn, mang lại khả năng tương thích mạnh mẽ và khả năng thay thế cao.

4. Thiết kế an toàn, ổn định và thân thiện với người dùng

Được trang bị chế độ lưu trữ năng lượng bằng điện/thủ công kép, đèn báo trạng thái và công tắc phụ được đồng bộ hóa. Thiết kế hấp thụ đệm thủy lực được sử dụng trong các giai đoạn vấp ngã sau này, giúp giảm mài mòn do va chạm một cách hiệu quả và nâng cao an toàn vận hành. Nó cung cấp phản hồi rõ ràng về việc lưu trữ năng lượng và trạng thái đóng/mở, tránh tình trạng nguy cơ vận hành sai và đảm bảo toàn diện an toàn vận hành và bảo trì tại chỗ.

Cơ cấu vận hành và hệ thống cơ khí

Cốt lõi của Máy cắt chân không Vcb trong nhà Usune ZN85C-40.5 33kV sử dụng lò xo mô-đun chuyên dụng vận hành cơ cấu được lắp đặt hoàn toàn bên trong khung thiết bị và là thành phần cốt lõi không thể thiếu của cấu trúc tổng thể của bộ ngắt mạch. Cơ chế này được thiết kế đặc biệt cho điện áp cố định trong nhà 40,5kV mô hình, với cấu trúc truyền động được đơn giản hóa cao và phân bổ lực hợp lý hơn.

Điểm nổi bật về cấu trúc quan trọng nhất của nó là khả năng thích ứng hoàn hảo với bố cục thẳng đứng của bộ ngắt mạch, cho phép lắp ráp tích hợp cao với mạch chính và hệ thống cột. Đường cong lực đầu ra của cơ cấu hoàn toàn phù hợp với yêu cầu vận hành của bộ ngắt chân không, tránh các vấn đề như vận hành không khớp tốc độ, áp suất tiếp xúc không ổn định và tuổi thọ cơ học ngắn do các cơ chế thông thường gây ra. Đó là đặc biệt phù hợp với đặc tính cơ học và điều kiện hoạt động của mạch chân không trong nhà 40,5kV máy cắt.

Nguyên tắc làm việc và quy trình hoạt động

1. Vận hành lưu trữ năng lượng

Công suất đóng của cầu dao hoàn toàn được cung cấp bởi bộ lưu trữ năng lượng của lò xo đóng, hỗ trợ cả hai truyền động bằng động cơ điện và các chế độ vận hành bằng tay. Ngay cả khi mất điện hoặc bảo trì, nó vẫn đảm bảo hoạt động bình thường lưu trữ năng lượng và đóng dự phòng.

Ở chế độ lưu trữ năng lượng điện, động cơ lưu trữ năng lượng được cố định vào tấm bên của cơ cấu điều khiển bánh răng hệ thống truyền tải. Ở chế độ lưu trữ năng lượng thủ công, người vận hành kéo tay cầm lưu trữ năng lượng chuyên dụng, xoay trục bánh răng và cụm bánh răng. Thông qua bộ ly hợp chạy quá mức, trục tích trữ năng lượng quay đồng bộ, kéo căng lò xo đóng để hoàn thành việc lưu trữ năng lượng.

Khi đạt mức dự trữ năng lượng đầy đủ, chốt lưu trữ năng lượng sẽ khóa chắc chắn con lăn cam và bộ ly hợp quá tốc độ. tự động ngắt kết nối. Đồng thời, tấm kết nối làm cho chỉ báo lưu trữ năng lượng lật, hiển thị đèn báo "năng lượng được lưu trữ" và công tắc phụ chuyển sang cắt nguồn điện động cơ. Lúc này điểm, bộ ngắt mạch chuyển sang trạng thái sẵn sàng đóng, với trạng thái rõ ràng và đáng tin cậy.

2. Thao tác kết thúc

Việc đóng có thể được thực hiện bằng cách nhấn nút đóng theo cách thủ công hoặc điều khiển từ xa nam châm điện đóng. Khi kích hoạt, cơ cấu lưu trữ năng lượng sẽ giải phóng khóa chốt và lò xo đóng được lưu trước sẽ nhanh chóng co lại, làm cho cam, trục tích năng và ly hợp chạy quá mức chuyển động đồng bộ.

Cam tiếp tục dẫn động cơ cấu liên kết, đẩy thanh kéo cách điện và di chuyển tiếp điểm về phía chốt đóng. vị trí, nén lò xo đĩa tiếp xúc và thiết lập áp suất tiếp xúc ổn định cần thiết cho định mức sự dẫn truyền hiện tại. Sau khi đóng, chốt đóng sẽ khóa con lăn cơ cấu, duy trì vị trí đóng; cái chỉ báo lưu trữ năng lượng và công tắc phụ tự động thiết lập lại, kết nối mạch động cơ. Với bên ngoài cấp nguồn, nó ngay lập tức chuyển sang trạng thái lưu trữ năng lượng lại, đèn báo đóng/mở chuyển sang trạng thái trạng thái "đóng" và các công tắc chính và phụ hoàn thành quá trình chuyển đổi đồng bộ.

3. Hoạt động vấp ngã

Hành trình có thể được kích hoạt theo ba cách: thủ công thông qua nút ngắt, thông qua bộ ngắt điện bên ngoài hoặc thông qua bộ ngắt điện. đơn vị cắt quá dòng. Khi kích hoạt, các chốt đóng sẽ mở khóa, giải phóng trạng thái khóa giữa cơ cấu và con lăn.

Dưới tác động kết hợp của lò xo tiếp điểm và lò xo ngắt, các tiếp điểm chuyển động và cố định bên trong Buồng ngắt chân không của cực cố định tách biệt nhanh chóng và đáng tin cậy, đạt được dòng điện hoặc tải sự cố sự gián đoạn hiện tại. Trong các giai đoạn sau của hành động cắt, bộ đệm thủy lực tích hợp sẽ hấp thụ phần dư năng lượng tác động, hạn chế vị trí vấp cuối cùng, giảm tiếng ồn và mài mòn do tác động cơ học, đồng thời kéo dài thời gian tuổi thọ cơ học tổng thể của thiết bị.

Các thông số cơ và điện chính

Phương pháp lắp đặt và kích thước

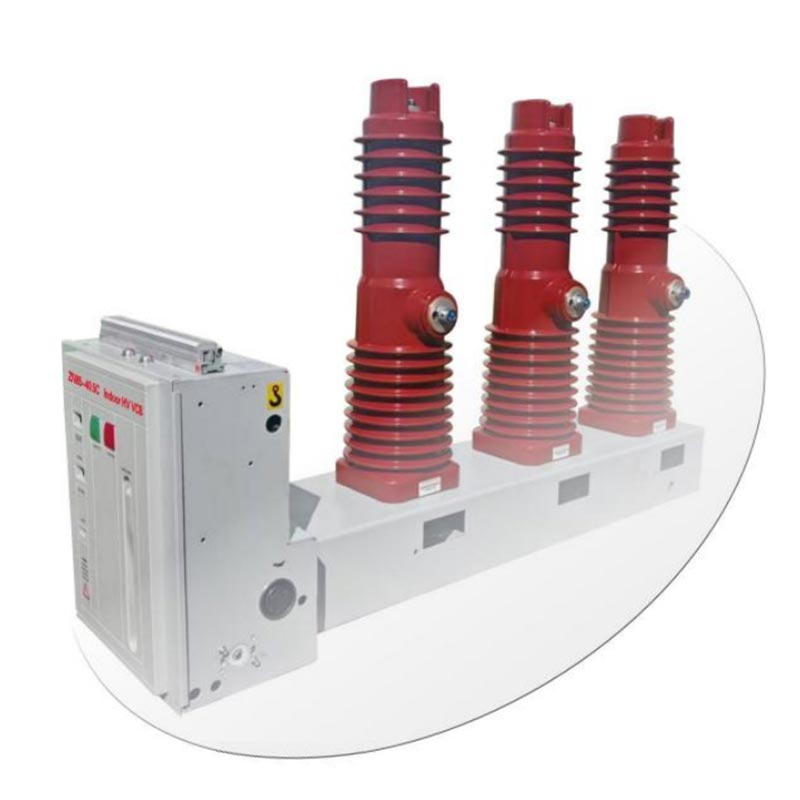

Usune ZN85C-40.5 sử dụng cấu trúc lắp đặt cố định bên cạnh, được thiết kế đặc biệt cho tiêu chuẩn trong nhà thiết bị chuyển mạch điện áp cao. Nó có tính năng tương thích với tủ cao, lắp ráp thuận tiện, vận hành thử và các bước tiếp theo bảo trì và hỗ trợ ba phương pháp lắp đặt hệ thống dây điện chính:

- Loại cáp đi bên phải
- Loại cáp đầu vào
- Kiểu lắp đặt âm tường

Kích thước tổng thể tuân thủ nghiêm ngặt các thông số kỹ thuật phù hợp với đơn vị tổng thể (xem Hình 1 để biết chi tiết khoảng cách lỗ lắp, chiều dài tổng thể, chiều rộng, chiều cao và kích thước kết nối thanh cái), cho phép tiêu chuẩn hóa thay thế và kết hợp tủ thống nhất, giảm chi phí thiết kế, sửa đổi và lắp đặt của khách hàng.

Câu hỏi thường gặp

Câu 1: Sản phẩm này có phù hợp với cả hệ thống điện 33kV và 40,5kV không?

Đ: Vâng. Điện áp thiết kế định mức của sản phẩm là 40,5kV, đáp ứng đầy đủ các yêu cầu vận hành trong nhà thông thường của hệ thống điện 33kV. Nó có đủ khả năng cách nhiệt và khả năng phá vỡ, đồng thời có thể hoạt động an toàn và ổn định áp dụng cho các dự án thiết bị đóng cắt trong nhà 33kV trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện và các doanh nghiệp nhỏ và vừa. trạm biến áp cỡ vừa.

Câu hỏi 2: Điều gì sẽ xảy ra nếu nguồn điện tại chỗ bị gián đoạn và việc lưu trữ năng lượng không thể hoàn thành bằng điện?

Trả lời: Máy cắt chân không Vcb trong nhà 33kV này được trang bị tay cầm lưu trữ năng lượng thủ công chuyên dụng. Khi nguồn điện bên ngoài bị gián đoạn hoặc động cơ bị hỏng, người vận hành có thể hoàn thành việc đóng và cấp nguồn theo cách thủ công hoạt động lưu trữ thông qua tay cầm lưu trữ năng lượng, đạt được hoạt động đóng bình thường và cải thiện đáng kể khả năng vận hành khẩn cấp của thiết bị trong điều kiện mất điện và bảo trì.

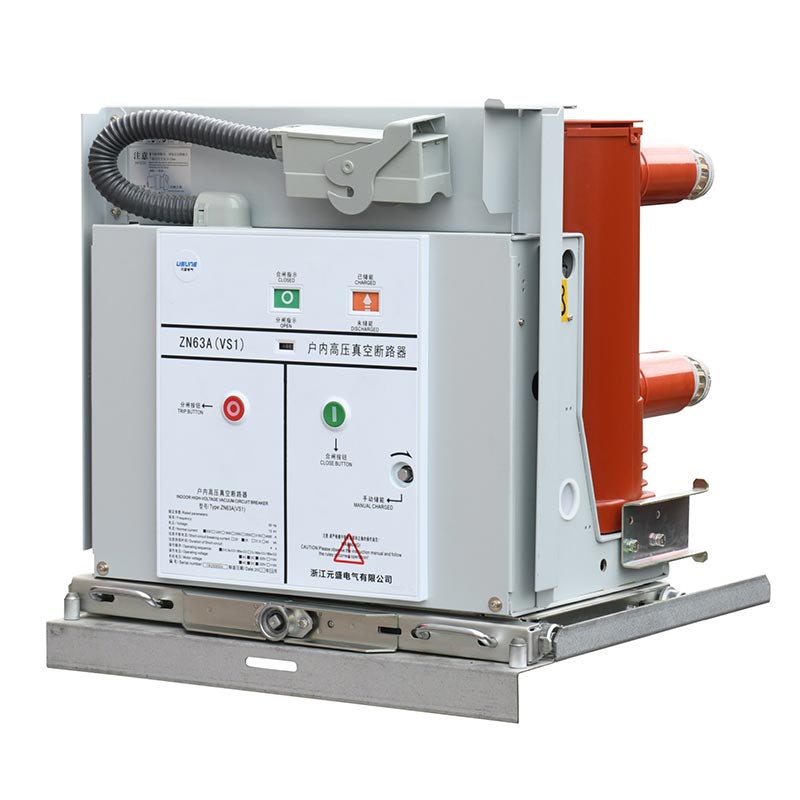

Câu hỏi 3: Ưu điểm cốt lõi của loại máy hút bụi gắn bên cố định này so với máy hút bụi kiểu xe đẩy tay thông thường là gì bộ ngắt mạch?

Trả lời: Mô hình cố định gắn bên này có độ cứng kết cấu mạnh hơn và không gian lắp đặt xuyên tâm ít hơn, khiến nó dễ dàng kết hợp hơn với thiết bị đóng cắt nhỏ gọn. Nó cũng mang lại sự ổn định cao hơn khi hoạt động và rung động thường xuyên điều kiện. Việc lắp đặt, sửa chữa và bảo trì sau đó đơn giản hơn nên phù hợp hơn với các ứng dụng công nghiệp. người dùng, dự án trang bị thêm và các kịch bản thay thế kiểu ngăn kéo không đầy đủ với yêu cầu cao về cố định và hoạt động đáng tin cậy.
