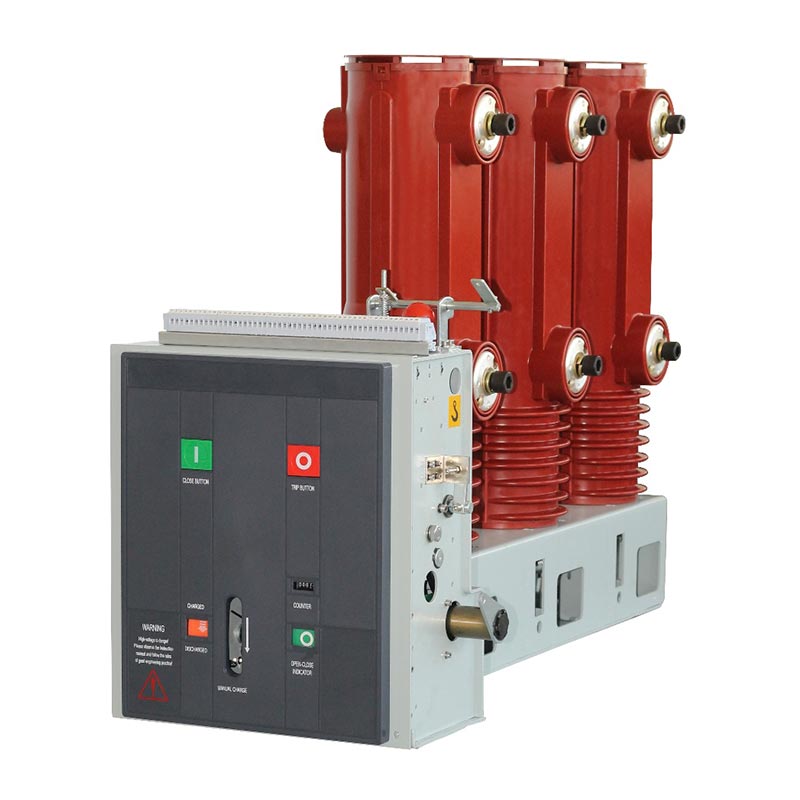

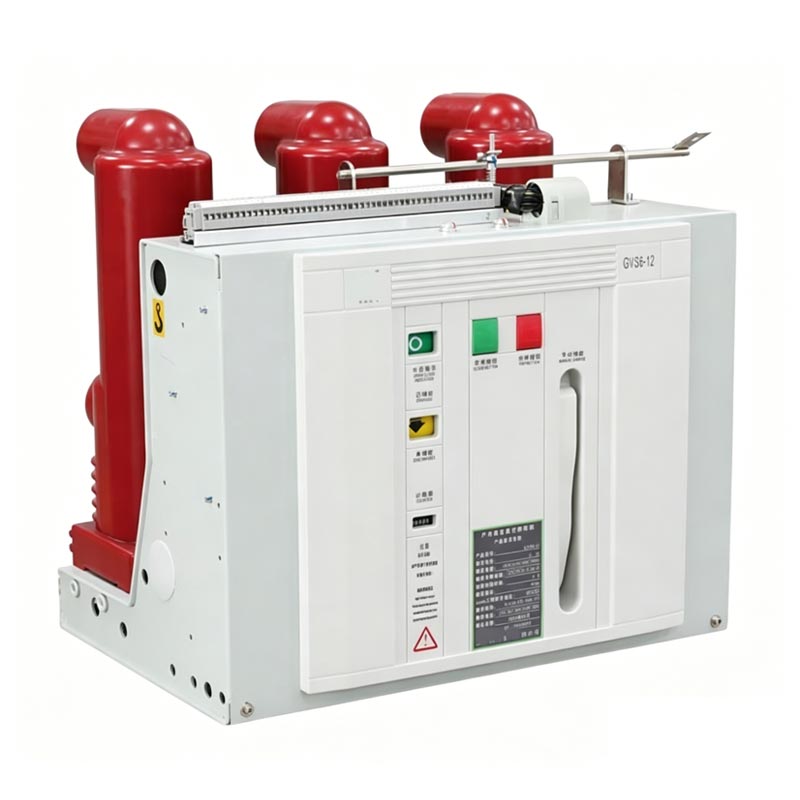

Bộ ngắt mạch chân không Vcb trong nhà Usune VS-12 (VEP-12) series 12 11kv là dòng máy cắt chân không Vcb trong nhà hiệu suất cao thiết bị đóng cắt tích hợp chức năng điều khiển và bảo vệ, chủ yếu được sử dụng trong nguồn điện trung thế trong nhà 12/11kV các hệ thống phân phối. Là nhà sản xuất chuyên nghiên cứu phát triển và sản xuất điện áp cao thiết bị điện, Usune có một nhà máy tiêu chuẩn hóa ở Trung Quốc, tích hợp R&D, sản xuất, thử nghiệm và dịch vụ hậu mãi để đảm bảo mọi sản phẩm đều đáp ứng các tiêu chuẩn ngành trong nước và quốc tế. Sản phẩm cung cấp cả tùy chọn lắp đặt cố định và kiểu ngăn kéo, cho phép tích hợp linh hoạt với nhiều thiết bị đóng cắt khác nhau để đáp ứng nhu cầu lắp đặt của các tình huống khác nhau như nhà xưởng công nghiệp, phòng phân phối điện và tòa nhà thương mại.
Ưu điểm cốt lõi của Máy cắt chân không Vcb trong nhà 12 11kv nằm ở việc áp dụng công nghệ thế hệ thứ ba công nghệ cách nhiệt bọc rắn, một bước đột phá đáng kể trong sự phát triển của máy cắt chân không công nghệ cách nhiệt. Từ vật liệu cách nhiệt không khí thế hệ đầu tiên và vật liệu cách nhiệt composite thế hệ thứ hai cho đến vật liệu cách nhiệt ngày nay vật liệu cách nhiệt bọc rắn thế hệ thứ ba, Usune đã liên tục tối ưu hóa cấu trúc cách nhiệt, giải quyết điểm yếu của các sản phẩm truyền thống là dễ bị ảnh hưởng bởi môi trường và có độ ổn định kém, do đó thúc đẩy việc nâng cấp công nghệ của máy cắt chân không trong ngành.
Cách điện cực của máy cắt chân không đã trải qua ba thế hệ nâng cấp công nghệ. The Usune Dòng VS-12 (VEP-12) áp dụng công nghệ cách nhiệt bọc rắn thế hệ thứ ba tiên tiến nhất, đạt được bước nhảy vọt về chất:
Các bộ phận mang điện hoàn toàn tiếp xúc với không khí. Mức độ cách nhiệt bị ảnh hưởng rất lớn bởi các yếu tố môi trường như như độ ẩm, bụi, tác động của vận chuyển và động vật nhỏ, dẫn đến độ ổn định kém và tỷ lệ hỏng hóc cao.
Buồng dập hồ quang được bảo vệ bằng ống lót nhựa epoxy, nhưng các bộ phận mang điện có điện áp cao thì không. kín hoàn toàn và vẫn bị ảnh hưởng bởi các yếu tố bên ngoài như bụi, ẩm, côn trùng, không giải quyết căn bản vấn đề thích ứng với môi trường.
Thông qua công nghệ APG, buồng dập hồ quang và các đầu ra trên và dưới được gói gọn bằng nhựa epoxy. Điều này không chỉ làm giảm thể tích của buồng dập hồ quang mà còn cách ly hoàn toàn thiết bị khỏi tác động của môi trường bên ngoài (bụi, ẩm…), cải thiện đáng kể thời tiết sức đề kháng và hoạt động ổn định. Nhựa epoxy cũng đóng vai trò cách nhiệt chính và hỗ trợ cơ học, với điện trường vượt trội và phân bố ứng suất so với các vách ngăn cách nhiệt có hình dạng bất thường khác nhau kết cấu, đảm bảo thiết bị hoạt động ổn định lâu dài.
Sử dụng công nghệ cách nhiệt bọc rắn thế hệ thứ 3 không bị ảnh hưởng bởi môi trường bên ngoài, có độ tin cậy cách nhiệt cao và tránh được các hư hỏng cách nhiệt do các yếu tố môi trường gây ra một cách hiệu quả.
Tuổi thọ cơ học dài (lên tới 20.000 chu kỳ, 10.000 chu kỳ cho định mức 50KA), dòng điện ngắn mạch định mức cao (20-40KA), tốc độ đóng mở nhanh, cho phép cách ly lỗi nhanh chóng và bảo vệ hoạt động an toàn của thiết bị hệ thống điện.

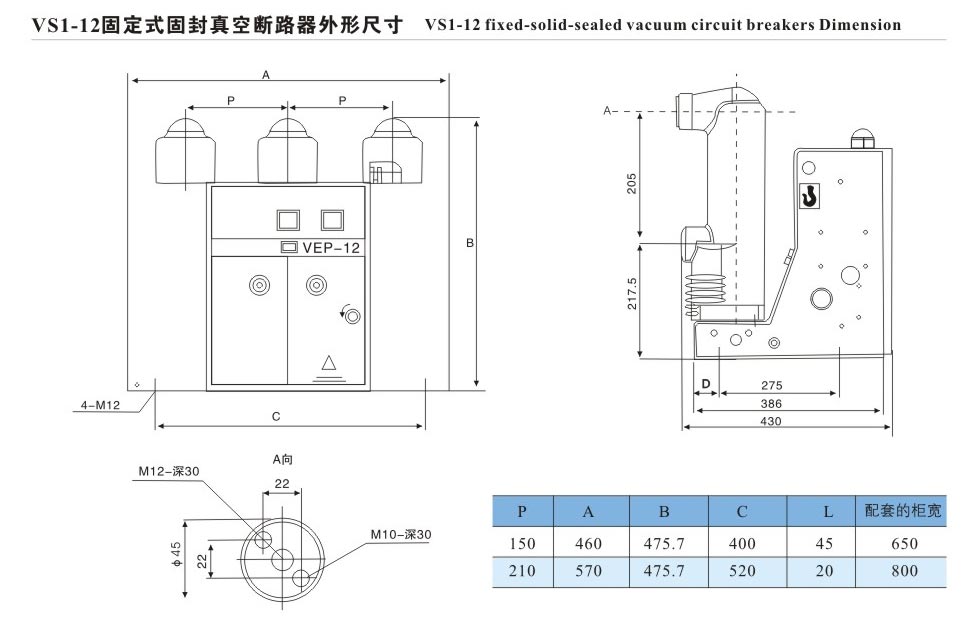

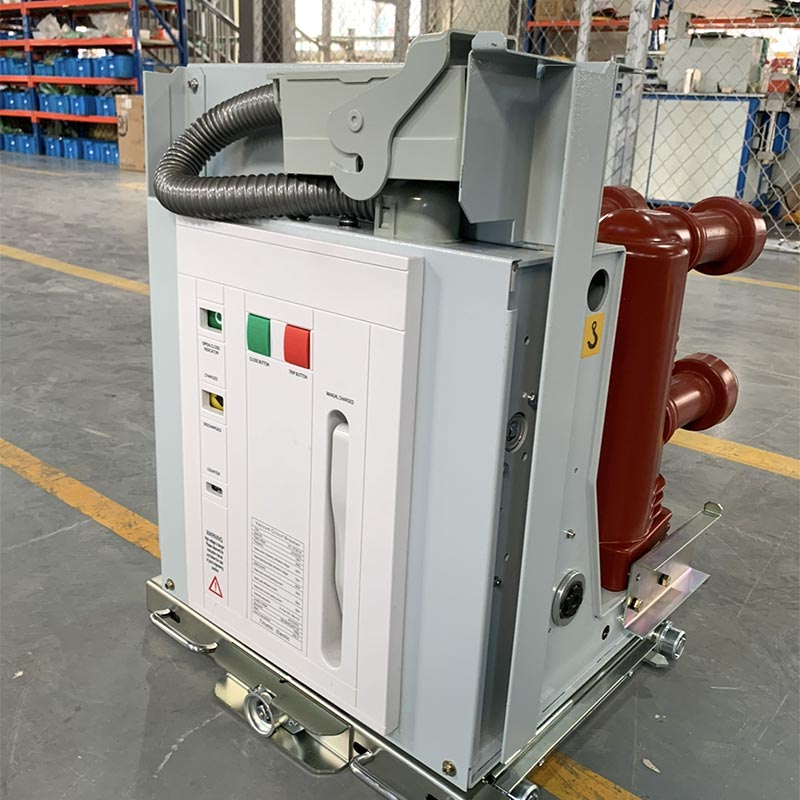

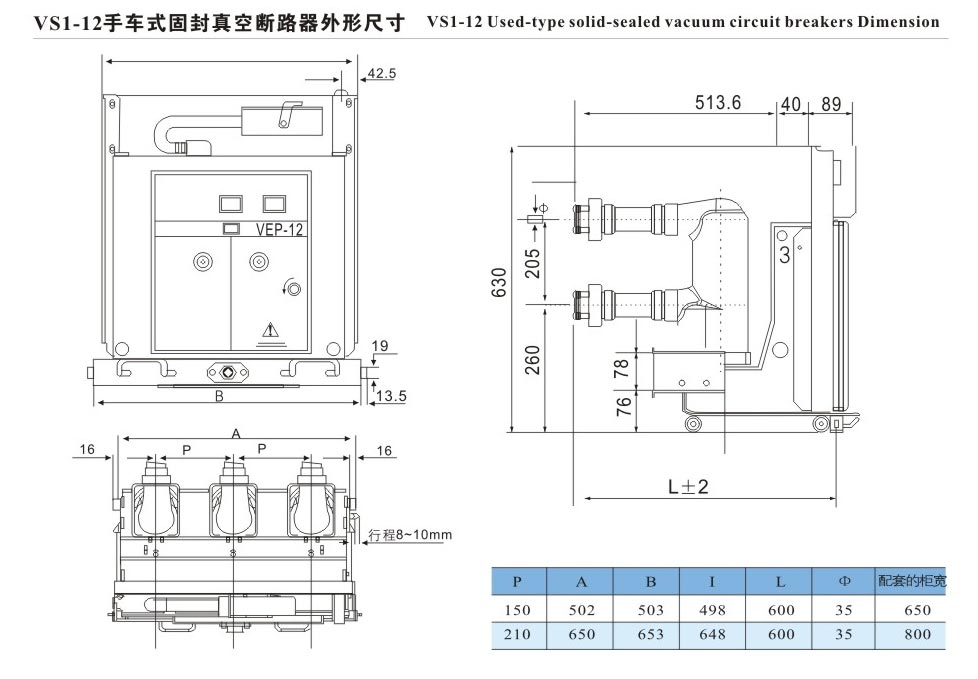

Công nghệ đóng gói rắn giúp giảm kích thước sản phẩm; có sẵn các tùy chọn cố định và loại ngăn kéo, cho phép tích hợp linh hoạt với nhiều thiết bị đóng cắt khác nhau và khả năng thích ứng với không gian lắp đặt hạn chế trong hệ thống phân phối trong nhà phòng.
Cấu trúc bọc rắn ngăn ngừa các bộ phận mang điện khỏi bị ăn mòn bên ngoài, giảm tần suất bảo trì và đạt được hoạt động chính không cần bảo trì, tiết kiệm đáng kể chi phí bảo trì tiếp theo của người dùng.
Là một nhà sản xuất chuyên nghiệp, Usune đã thiết lập một hệ thống kiểm tra chất lượng toàn diện bằng tiếng Trung nhà máy. Mỗi sản phẩm đều trải qua quá trình kiểm tra hiệu suất nghiêm ngặt trước khi rời khỏi nhà máy để đảm bảo các thông số đáp ứng các tiêu chuẩn và chất lượng là đáng tin cậy.
Máy cắt chân không Vcb trong nhà Usune VS-12 (VEP-12) series 12 11kv tự hào có các thông số kỹ thuật tuyệt vời, đáp ứng đầy đủ yêu cầu của hệ thống phân phối điện trung áp 12/11kV. Thông số kỹ thuật chính được thể hiện trong bảng dưới đây (các thông số áp dụng cho buồng chữa cháy hồ quang sản xuất trong nước):
| Số sê-ri | Tên | Đơn vị | tham số |
| 1 | Điện áp định mức | kV | 12 |
| 2 | Mức cách điện định mức | - | Tần số nguồn 1 phút Điện áp chịu được: 42kV; Điện áp chịu được xung sét định mức: 75kV |
| 3 | Tần số định mức | HZ | 50 |
| 4 | Xếp hạng hiện tại | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Dòng điện cắt ngắn mạch định mức | KA | 20, 25, 31,5, 40 |
| 6 | Xếp hạng thời gian ngắn chịu được hiện tại | - | 20, 25, 31,5, 40 |
| 7 | Thời lượng ngắn mạch định mức | S | 4 |
| 8 | Xếp hạng đỉnh chịu được hiện tại | KA | 50, 63, 80, 100 |
| 9 | Dòng điện tạo và cắt ngắn mạch định mức | - | 50, 63, 80, 100 |
| 10 | Tần số nguồn mạch thứ cấp chịu được điện áp (1 phút) | V | 2000 |
| 11 | Dòng điện phá vỡ tụ điện đơn/back-to-back định mức | A | 630/400 (800/400 cho 40KA) |
| 12 | Ngân hàng tụ điện định mức làm hiện tại | A | 12.5 |
| 13 | Giờ mở cửa | Bệnh đa xơ cứng | 20-50 |
| 14 | Giờ đóng cửa | Bệnh đa xơ cứng | 35-70 |
| 15 | Cuộc sống cơ khí | lần | 20000 (10000 lần cho 50KA) |
| 16 | Xếp hạng thời gian phá vỡ hiện tại | lần | 20000 (10000 lần cho 50KA) |
| 17 | Thời gian phá vỡ hiện tại trong thời gian ngắn được xếp hạng | lần | 50 (30 lần cho 40KA, 20 lần cho 50KA) |
| 18 | Độ dày mài mòn tích lũy cho phép của các tiếp điểm chuyển động và tĩnh | mm | 3 |
| 19 | Điện áp hoạt động đóng và mở định mức | V | AC110/220, DC110/220 |
| 20 | Điện áp định mức của động cơ lưu trữ năng lượng | V | AC110/220, DC110/220 |
| 21 | Công suất định mức của động cơ lưu trữ năng lượng | W | 70 (80 cho 40KA, 50KA) |
| 22 | Thời gian lưu trữ năng lượng | S | 10 |
| 23 | Khoảng cách liên lạc | mm | 11±1 |
| 24 | Du lịch quá mức | mm | 3,5 ± 0,5 |
| 25 | Liên hệ đóng thời gian thoát | bệnh đa xơ cứng | 2 |
| 26 | Đồng bộ hóa đóng mở ba pha | bệnh đa xơ cứng | 2 (3 cho 40KA, 50KA) |
| 27 | Tốc độ mở trung bình | bệnh đa xơ cứng | 0,9-1,2 |
| 28 | Tốc độ đóng trung bình | bệnh đa xơ cứng | 0,5-0,8 |
| 29 | Điện trở mạch dẫn điện chính | μΩ | 60 (630A); 50 (1250A); 35 (1600-2000A); 25 ( ≥2500A) |
| 30 | Đóng áp lực tiếp xúc | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Trình tự hoạt động định mức | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (cho 50KA) |
Để xác minh độ tin cậy và khả năng ứng dụng của Mạch chân không Vcb trong nhà Usune VS-12 (VEP-12) series 12 11kv Breaker, sản phẩm này đã được áp dụng thành công cho dự án cải tạo hệ thống phân phối điện tại một nhà máy hóa chất lớn khu công nghiệp ở Đông Trung Quốc (một dự án nâng cấp công nghiệp trọng điểm của địa phương). Công viên có điều kiện hoạt động phức tạp, độ ẩm cao, nồng độ bụi cao và phụ tải điện thay đổi thường xuyên. Cầu dao hiện có thường xuyên gặp sự cố cách nhiệt do yếu tố môi trường, ảnh hưởng đến hoạt động sản xuất bình thường trong khu công nghiệp.
Sau khi điều tra và so sánh chuyên sâu, công viên đã chọn Usune làm nhà cung cấp được chỉ định, áp dụng 36 Usune Các VCB trong nhà cố định dòng VS-12 (VEP-12), tất cả đều do Usune sản xuất tại nhà máy ở Trung Quốc. Sản phẩm này sử dụng Công nghệ cách nhiệt bọc rắn thế hệ thứ ba, chống chịu hiệu quả tác động của độ ẩm cao và bụi trong khu công nghiệp. Dòng điện ngắt ngắn mạch định mức 31,5kA của nó đáp ứng đầy đủ khả năng bảo vệ nguồn điện nhu cầu về thiết bị công suất cao trong công viên.
Kể từ khi chính thức vận hành vào tháng 10/2024, 36 đơn vị VCB đã hoạt động ổn định trong hơn 6 tháng mà không gặp sự cố nào. lỗi cách điện hoặc vận hành, đạt tỷ lệ hỏng hóc trung bình là 0. Điều này làm giảm đáng kể hiệu suất của công viên chi phí vận hành, bảo dưỡng hệ thống điện, đảm bảo các thiết bị sản xuất hoạt động liên tục, ổn định. Dự án đã được ban quản lý công viên đánh giá cao và Usune đã trở thành nhà cung cấp thiết bị điện lâu dài nhà cung cấp cho công viên
A1: Tuổi thọ cơ học của sản phẩm lên tới 20.000 chu kỳ (10.000 chu kỳ cho loại 50kA) và dòng điện định mức chu kỳ ngắt là 20.000 chu kỳ (10.000 chu kỳ cho loại 50kA). Nhờ việc áp dụng thế hệ thứ ba Công nghệ cách nhiệt kín đặc, mặt chính của sản phẩm không cần bảo trì. Trong sử dụng hàng ngày, chỉ định kỳ kiểm tra mạch thứ cấp và cơ chế vận hành (chẳng hạn như động cơ lưu trữ năng lượng và hệ thống vận hành điện áp), làm sạch bề mặt thiết bị và ngăn ngừa tích tụ bụi để kéo dài hiệu quả tuổi thọ của thiết bị.
Đ2: Có. Sản phẩm sử dụng công nghệ cách nhiệt kín rắn thế hệ thứ ba, gói gọn khả năng dập hồ quang buồng và các đầu ra trên và dưới bằng nhựa epoxy sử dụng quy trình APG. Điều này cô lập hoàn toàn các linh kiện mang điện cao áp từ môi trường bên ngoài, tránh bị ảnh hưởng bởi bụi, hơi ẩm, côn trùng, v.v. Nó thể hiện khả năng chống chịu thời tiết tuyệt vời và khả năng thích ứng với môi trường, khiến nó hoàn toàn phù hợp dành cho môi trường trong nhà khắc nghiệt như nhà xưởng công nghiệp có độ ẩm cao, bụi bặm, nhà máy hóa chất, hầm mỏ. thực tế các trường hợp ứng dụng tại Khu công nghiệp hóa chất Đông Trung Quốc cũng xác nhận điều này.
