Với sự phát triển không ngừng của hệ thống điện công nghiệp, các nhà máy điện và cơ sở điện đòi hỏi các giải pháp cách ly nguồn điện an toàn và đáng tin cậy hơn trong quá trình bảo trì thiết bị.Công tắc ngắt điện áp caođóng vai trò thiết yếu trong việc đảm bảo an toàn điện bằng cách cung cấp khả năng cách ly đáng tin cậy và nâng cao hiệu quả bảo trì.
Công tắc ngắt kết nối cao áp trong nhà dòng GN22-6 là thiết bị điện cao áp thế hệ mới được phát triển cho hệ thống điện trung thế. Bằng cách tích hợp công nghệ truyền dẫn cơ học tiên tiến, cấu trúc tiếp xúc được tối ưu hóa và các bộ phận dẫn điện có độ bền cao, dòng GN22-6 mang lại hiệu suất cách ly đáng tin cậy cho các nhà máy điện lớn và các ứng dụng điện công nghiệp.
Công tắc ngắt điện cao áp trong nhà GN22-6 chủ yếu được sử dụng trong các nhà máy điện và hệ thống điện lớn để cách ly nguồn điện trong quá trình kiểm tra và bảo trì thiết bị. Sản phẩm có thể được cấu hình thành ba khối đơn cực độc lập hoặc cụm ba cực tích hợp, cung cấp các tùy chọn lắp đặt linh hoạt cho các yêu cầu hệ thống điện khác nhau.
Công tắc ngắt kết nối và cơ chế vận hành phù hợp của nó tuân theo GB 1985 (Dòng điện xoay chiềuCông tắc ngắt kết nối điện áp caovà Công tắc nối đất), đảm bảo hiệu suất đáng tin cậy và khả năng tương thích với các tiêu chuẩn thiết bị điện cao áp.
| Mục | Yêu cầu kỹ thuật |
|---|---|
| Độ cao | 1000 m |
| Nhiệt độ môi trường xung quanh | -25oC ~ +40oC |
| Độ ẩm tương đối | 90% (ở +25oC) |
| Môi trường cài đặt | Không có khí ăn mòn nghiêm trọng, sương muối, bụi, chất nổ hoặc chất ăn mòn |
| Tình trạng rung | Không có rung động nghiêm trọng thường xuyên |

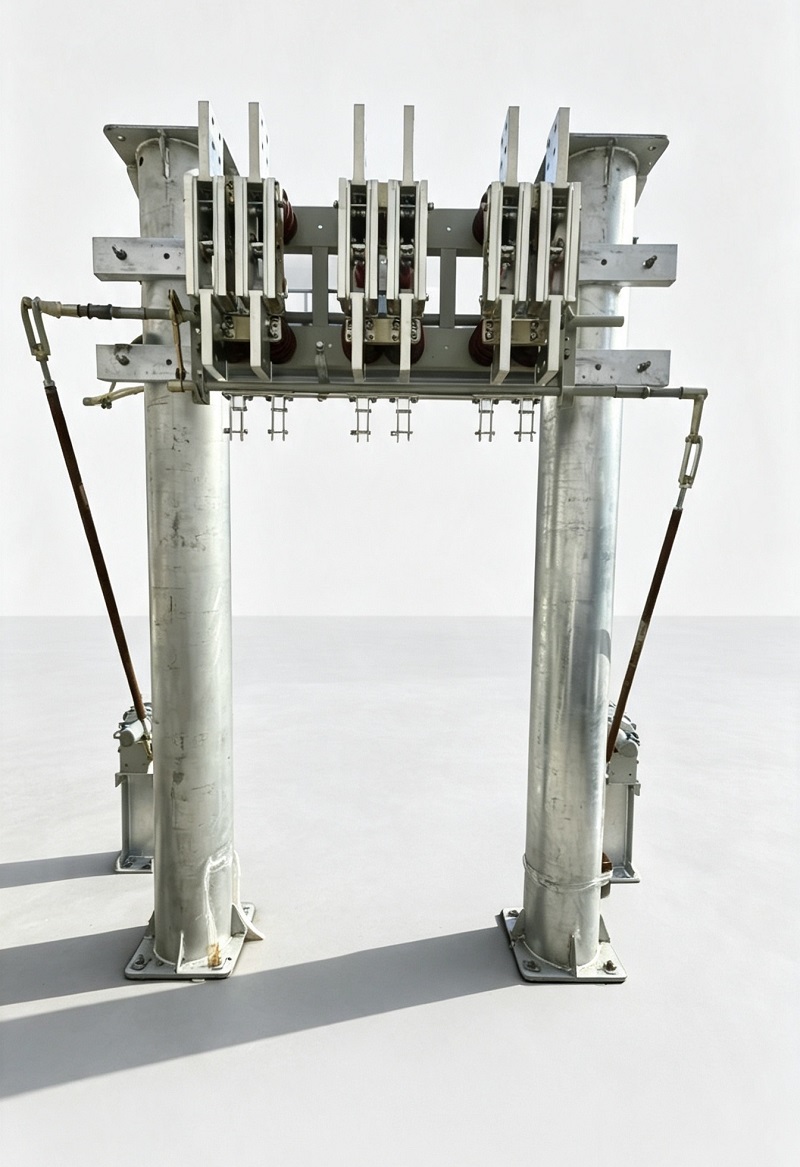

Dòng GN22-6 sử dụng cấu trúc lưỡi dao ba cực. Các bộ phận dẫn điện của mỗi cột được cố định trên khung đế thông qua chất cách điện sau hoặc ống lót, đảm bảo hỗ trợ cơ học ổn định và hiệu suất cách điện.
Các lưỡi công tắc được sản xuất từ các tấm đồng dày với công nghệ gia công chính xác, nâng cao chất lượng bề mặt và độ dẫn điện của các bộ phận dẫn điện. Cấu trúc tiếp điểm được tối ưu hóa mang lại hiệu suất kết nối đáng tin cậy và cung cấp khả năng tự làm sạch trong quá trình vận hành, giúp giảm điện trở tiếp xúc và cải thiện độ ổn định của dịch vụ.
Khác với các cơ chế chuyển mạch ngắt kết nối truyền thống, dòng GN22-6 sử dụng cơ chế khóa và đóng hai bước được thiết kế đặc biệt để giải quyết thách thức chung giữa áp suất tiếp xúc cao và mô-men xoắn vận hành.

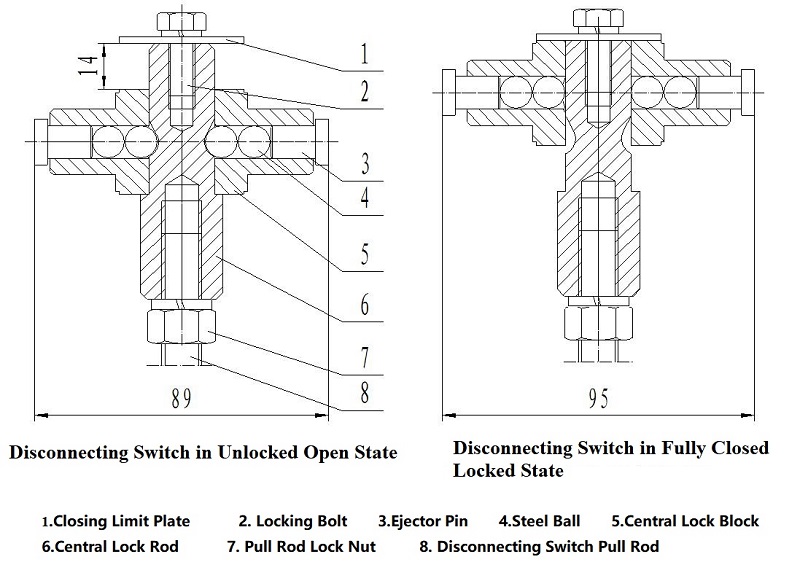

Trong lần quay 80° đầu tiên của trục chính, lưỡi công tắc di chuyển từ vị trí mở hoàn toàn sang vị trí đóng sơ bộ.
Trong quá trình quay 10° tiếp theo, cơ cấu khối khóa dẫn động thanh khóa trung tâm, bi thép và chốt đẩy. Các tấm khóa từ khuếch đại lực thông qua cấu trúc đòn bẩy, tăng lực đẩy lên khoảng 5,5 lần và tạo ra áp lực tiếp xúc mạnh lên lưỡi công tắc.
Cấu trúc sáng tạo này cung cấp:
Dòng GN22-6 hỗ trợ nhiều yêu cầu dòng điện định mức khác nhau, giúp nó phù hợp với các ứng dụng cách ly bảo trì và phân phối điện dòng điện cao.
| Người mẫu | Điện áp định mức (kV) | Điện áp hoạt động tối đa (kV) | Điện áp chịu được tần số công suất 1 phút (kV) | Dòng điện định mức (A) | Dòng điện ổn định động (kA) | Dòng ổn định nhiệt 3s (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Lưu ý: GN22-10 đại diện cho loại gắn phẳng; C là loại xuyên tường; D đại diện cho loại nối đất.
Công tắc ngắt GN22-6 hỗ trợ các phương pháp lắp đặt ngang, dọc và nghiêng, cho phép tích hợp linh hoạt vào các hệ thống điện khác nhau.
Cơ chế hoạt động tương thích bao gồm:
| Xếp hạng hiện tại | Mô-men xoắn hoạt động tối đa |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Để duy trì hiệu suất ổn định, cần tiến hành kiểm tra và bảo trì thường xuyên sau khi vận hành. Quy trình bảo trì được đề xuất bao gồm:
| Thành phần | Vật liệu được đề xuất |
|---|---|
| Thành phần di chuyển | Mỡ bôi trơn ZG-1 |
| Bảo vệ bề mặt liên hệ | Dầu mỏ công nghiệp SYB1607 |
Khi các hệ thống điện tiếp tục phát triển theo hướng công suất cao hơn và độ tin cậy được cải thiện, công nghệ chuyển mạch ngắt kết nối tiên tiến ngày càng trở nên quan trọng đối với an toàn điện và bảo trì thiết bị.
Với khả năng dòng điện cao, cấu trúc tiếp xúc được tối ưu hóa và thiết kế cơ học đáng tin cậy, Công tắc ngắt kết nối cao áp trong nhà GN22-6 cung cấp giải pháp cách ly đáng tin cậy cho các nhà máy điện, trạm biến áp và hệ thống điện công nghiệp.
Bằng cách cải thiện độ tin cậy của thiết bị và an toàn vận hành, dòng GN22-6 hỗ trợ quá trình hiện đại hóa và phát triển ổn định cơ sở hạ tầng điện trung thế.
