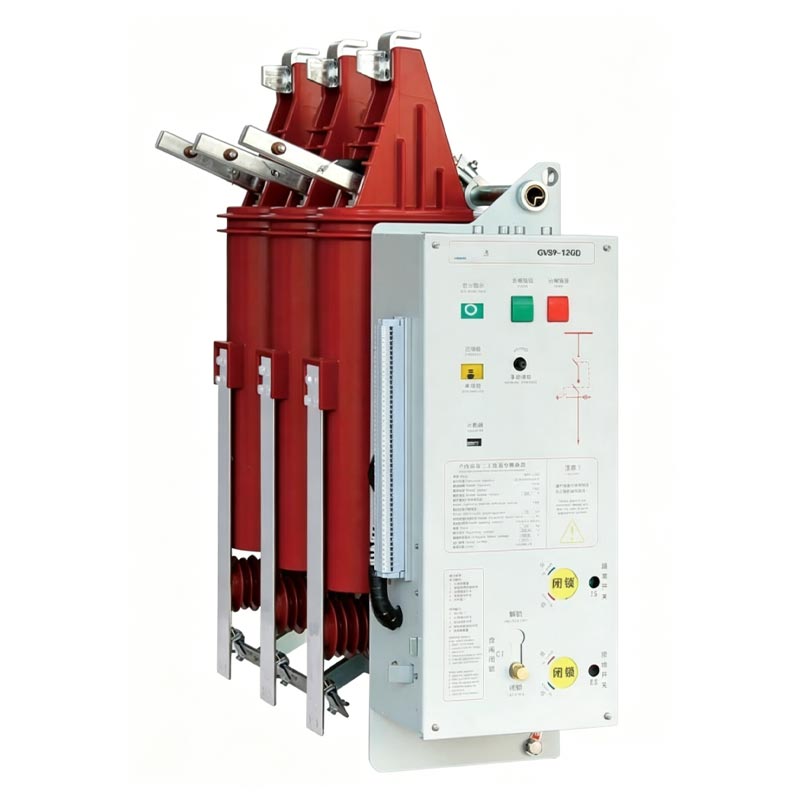

Máy cắt chân không trong nhà Hv

Máy cắt chân không trong nhà HV là máy cắt chân không ba vị trí điện áp cao trong nhà, được định vị là "an toàn, đáng tin cậy, hiệu quả, không cần bảo trì và thích ứng với mọi tình huống." Nó phù hợp với nguồn điện 3,6-12kV hệ thống, giải quyết các điểm yếu của cầu dao truyền thống và đóng vai trò là bộ phận bảo vệ cốt lõi cho nguồn điện lưới điện và thiết bị công nghiệp.

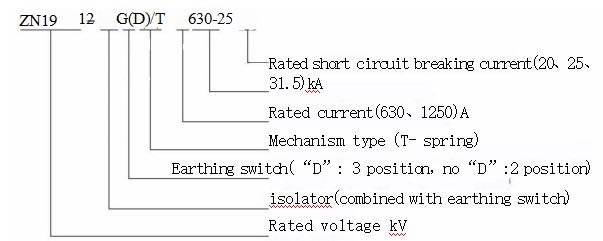

Mã sản phẩm và ý nghĩa

Lưu ý: Nếu không có dao nối đất thì trục thao tác nối đất đóng vai trò là trục khóa liên động và các kích thước vẫn không thay đổi.

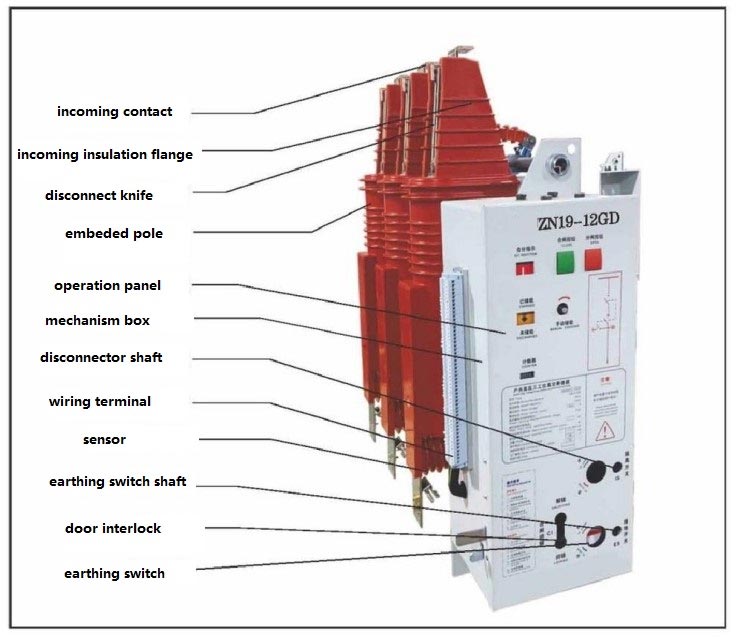

Ưu điểm cốt lõi

1. Hiệu suất cơ điện vượt trội và tuổi thọ dài

Cấu trúc cơ khí ổn định và hiệu suất điện tuyệt vời. Tuổi thọ cơ học đạt 3000 chu kỳ cho ngắt kết nối công tắc, 10000 chu kỳ đối với cầu dao và 3000 chu kỳ đối với công tắc nối đất. Mạch chính sử dụng các cực nhúng ở trạng thái rắn, cải thiện khả năng thích ứng với môi trường và độ tin cậy cách điện, đạt được hoạt động không cần bảo trì và giảm chi phí bảo trì.

2. Thiết kế mô đun và vận hành thuận tiện

Khung mô-đun tích hợp nhiều thành phần cốt lõi, đạt được thiết kế thu nhỏ. Cơ chế vận hành có thể được thay thế và bảo trì độc lập, hỗ trợ vận hành thủ công, lưu trữ năng lượng AC/DC và điều khiển từ xa, thích ứng với các nhu cầu hoạt động khác nhau và nâng cao hiệu quả.

3. Nhiều biện pháp bảo vệ để ngăn chặn hoạt động sai

Máy cắt chân không trong nhà HV được trang bị các thiết bị khóa liên động cơ điện toàn diện. các cầu dao ngắt kết nối có thể bị đứt sau khi bị vấp, cửa tủ được khóa liên động với công tắc nối đất và đường dây đi được trang bị cảm biến chỉ báo đường dây trực tiếp không tiếp xúc, đảm bảo toàn diện hoạt động và an toàn thiết bị.

4. Ứng dụng đa năng

Nó thích ứng với nhiều loại tủ khác nhau và có thể được lắp đặt theo cả hướng tiến và lùi. Thích hợp cho nhiều loại tải, nó đặc biệt phù hợp với các tình huống liên quan đến hoạt động thường xuyên và nhiều dòng điện ngắn mạch sự gián đoạn, đáp ứng nhu cầu phân phối điện đa dạng.

Thông số kỹ thuật cốt lõi

Trường hợp ứng dụng trong thế giới thực

Một nghiên cứu điển hình từ một doanh nghiệp công nghiệp và khai thác mỏ quy mô vừa ở miền đông Trung Quốc đã xác minh tính thực tế của sản phẩm giá trị: Hệ thống phân phối điện 10kV của doanh nghiệp ban đầu sử dụng máy cắt dầu truyền thống, bị ảnh hưởng do tổn thất cao, bảo trì phức tạp và tỷ lệ hỏng hóc cao (8%). Sau khi thay thế mạch bị lỗi bằng HV Máy cắt chân không trong nhà vào năm 2023 đã đạt được hoạt động không cần bảo trì, tiết kiệm 30.000 RMB chi phí bảo trì hàng năm chi phí, giảm mức tiêu thụ năng lượng tới 68%, giảm tỷ lệ hỏng hóc xuống dưới 1% và đảm bảo hoạt động ổn định trong 18 tháng không thất bại. Điều này thể hiện đầy đủ giá trị của sản phẩm trong việc “giảm chi phí, nâng cao hiệu quả và an toàn", thể hiện năng lực chuyên nghiệp của Usune với tư cách là nhà cung cấp.

Hướng dẫn sử dụng và bảo trì sản phẩm

1. Điều kiện hoạt động áp dụng

Máy cắt chân không trong nhà HV phù hợp với môi trường trong nhà có độ cao 1000m, cường độ địa chấn ≤8 độ, và không bị ăn mòn do nổ hoặc rung lắc nghiêm trọng, với độ ẩm trung bình hàng ngày <95% và trung bình hàng tháng độ ẩm <90%. Đối với độ cao trên 1000m, cần có sự tính toán chuyên nghiệp trong quá trình lựa chọn.

2. Quy trình vận hành

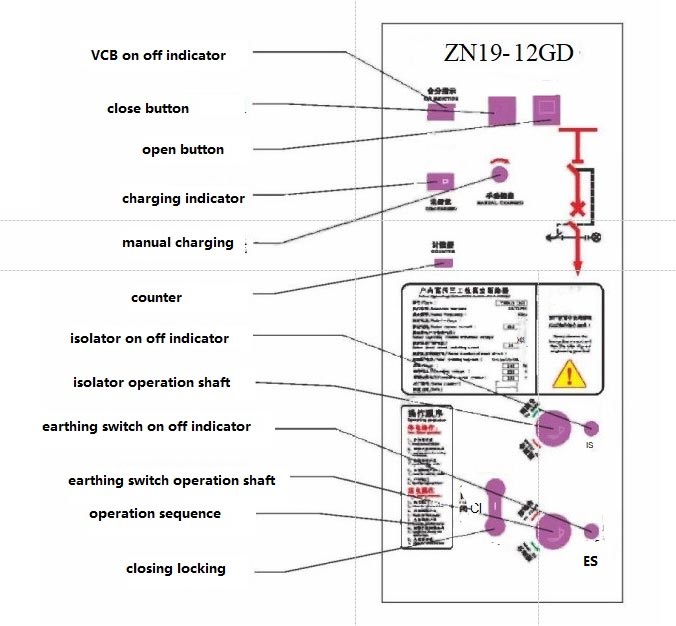

Hỗ trợ vận hành bằng tay và bằng điện: Vận hành bằng tay cần có tay cầm lưu trữ năng lượng chuyên dụng cho năng lượng bảo quản trước khi đóng mở máy cắt; hoạt động điện yêu cầu kết nối với nguồn điện thứ cấp cung cấp, lưu trữ năng lượng và vận hành thông qua các nút điều khiển. Công tắc cách ly mở theo chiều kim đồng hồ và đóng lại ngược chiều kim đồng hồ. Cửa tủ và công tắc nối đất được khóa liên động đảm bảo an toàn.

3. Yêu cầu bảo trì

Toàn bộ thiết bị không cần bảo trì; chỉ nên kiểm tra bộ ngắt chân không nếu có hư hỏng bên ngoài bị nghi ngờ. Cơ chế vận hành cần được kiểm tra thường xuyên và bên ngoài phải được làm sạch sau 5 năm sử dụng. vận hành hoặc sau khi bảo trì. Việc bảo trì phải được thực hiện bởi nhân viên có trình độ; nguồn điện phụ trợ nên ngắt kết nối trước.

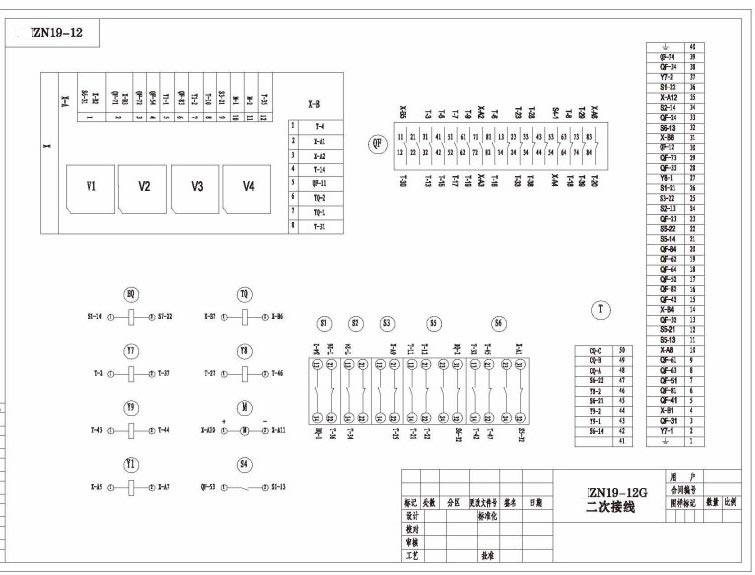

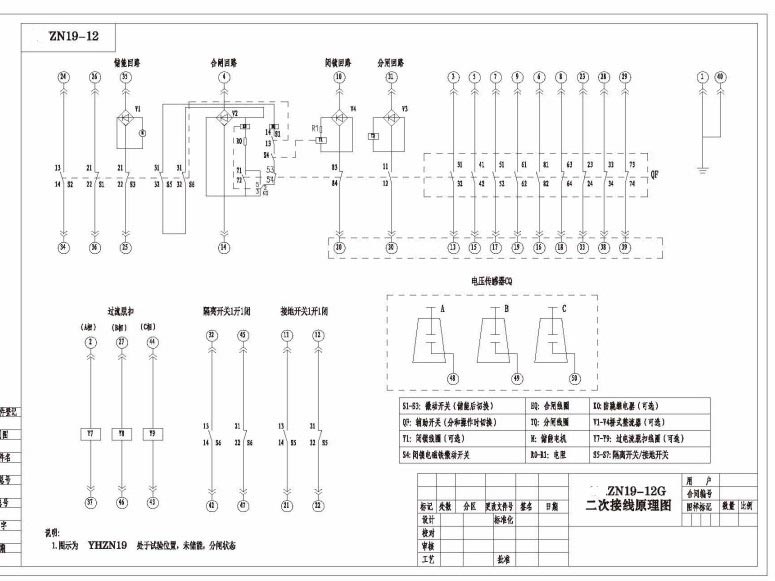

Kích thước bên ngoài và sơ đồ nối dây

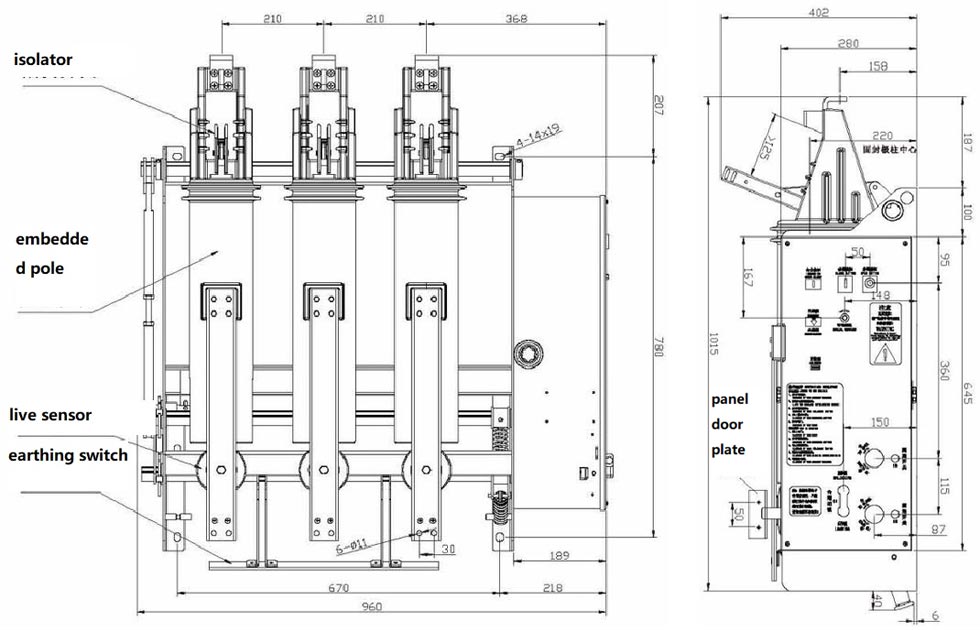

Cài đặt đảo ngược ZN19-12GD/(1250)-(31.5)

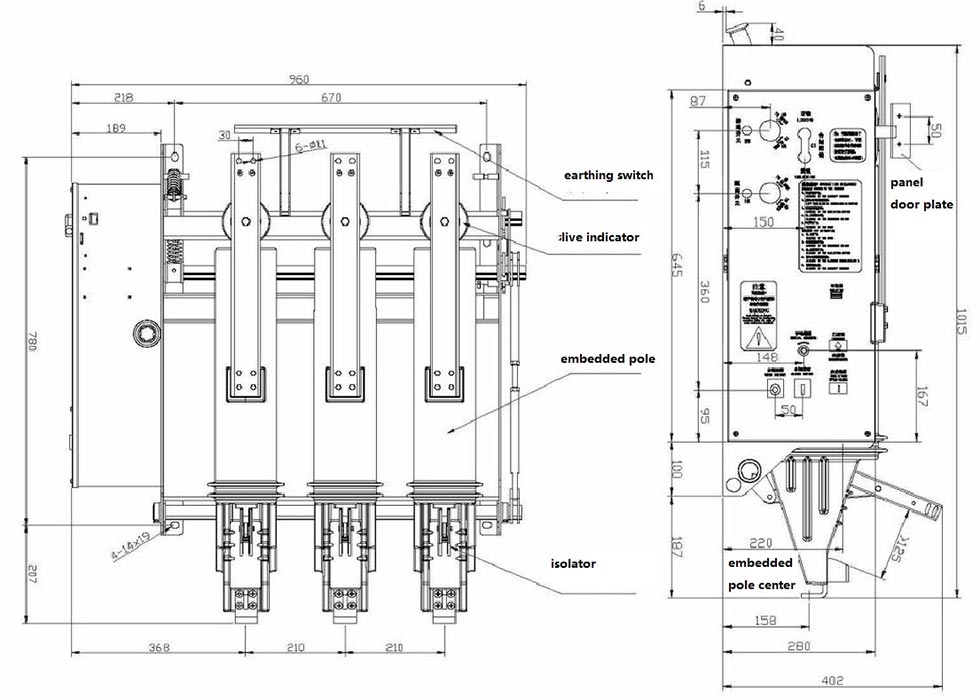

ZN19-12GD/(1250)-(31.5) cài đặt bình thường

Ưu điểm bảo đảm thương hiệu và quan hệ đối tác

Là nhà sản xuất chuyên nghiệp, Usune sở hữu nhà máy hiện đại. Máy cắt chân không trong nhà HV của chúng tôi trải qua hiệu suất nghiêm ngặt và thử nghiệm đột phá cơ học trước khi rời khỏi nhà máy; đóng gói và vận chuyển là được tiêu chuẩn hóa để đảm bảo thiết bị đến trong tình trạng tốt. Là nhà cung cấp nội địa chất lượng cao tại Trung Quốc, Usune cung cấp các giải pháp tùy chỉnh, dịch vụ hậu mãi toàn diện và giao hàng nhanh chóng. Sản phẩm của chúng tôi được xuất khẩu ra nước ngoài, khiến chúng tôi trở thành lựa chọn ưu tiên trong ngành nhờ chất lượng vượt trội và chúng tôi liên tục cung cấp cho người dùng những giải pháp đáng tin cậy giải pháp phân phối điện.
