Một hệ thống phân phối trung áp nằm giữa lưới truyền tải và người dùng cuối. Nó hoạt động ở điện áp từ 3 kV đến 40,5 kV và mang năng lượng cung cấp cho các nhà máy, tòa nhà thương mại và khu dân cư. Khi xảy ra lỗi trên hệ thống này, dòng điện sự cố có thể lên tới hàng chục nghìn ampe. Thiết bị cắt dòng điện này làMáy cắt chân không điện áp cao trong nhà. Không giống như máy cắt dầu hoặc máy cắt SF6, máy cắt chân không sử dụng máy cắt chân không kín để dập tắt hồ quang. Thiết kế này mang lại khả năng vận hành không cần bảo trì, tuổi thọ cơ học dài và kích thước nhỏ gọn, khiến nó trở thành lựa chọn hàng đầu cho thiết bị đóng cắt trung thế trong nhà. Đối với người quản lý mua sắm, việc hiểu cách cầu dao chân không bảo vệ hệ thống phân phối là điều cần thiết để xác định đúng thiết bị.
Hướng dẫn này được viết cho những người mua chịu trách nhiệm tìm nguồn cung ứng Máy cắt chân không điện áp cao trong nhà cho hệ thống phân phối điện áp trung thế. Chúng tôi sẽ giải thích cơ chế bảo vệ, vai trò của bộ ngắt chân không, cơ chế vận hành, sự phối hợp với rơle bảo vệ và tiêu chí lựa chọn nhà cung cấp. Chúng tôi cũng sẽ cung cấp các thông số chi tiết về sản phẩm từ nhà máy của chúng tôi tại Chiết Giang Usune Electric Co., Ltd. Cho dù bạn đang xây dựng một trạm biến áp mới, nâng cấp dòng thiết bị đóng cắt hiện có hay tìm nguồn cung cấp máy cắt thay thế, hướng dẫn này sẽ giúp bạn đưa ra quyết định sáng suốt để đảm bảo sự an toàn và độ tin cậy của hệ thống phân phối của bạn.

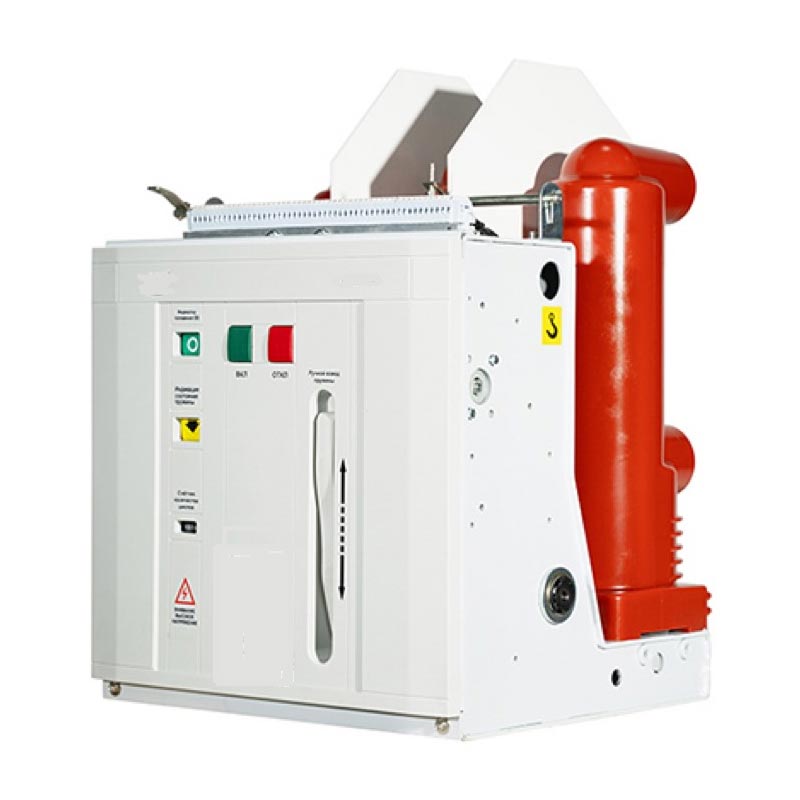

Máy cắt chân không điện áp cao trong nhà thực hiện ba chức năng thiết yếu trong hệ thống phân phối trung thế. Đầu tiên, nó mang dòng tải bình thường liên tục mà không bị tổn thất hoặc tỏa nhiệt đáng kể. Thứ hai, nó ngắt dòng điện sự cố khi xảy ra đoản mạch hoặc sự cố chạm đất, cách ly phần bị sự cố với phần còn lại của hệ thống. Thứ ba, nó cung cấp phương tiện chuyển mạch để bảo trì, truyền tải hoặc cấu hình lại hệ thống. Những chức năng này nghe có vẻ đơn giản nhưng chúng được thực hiện trong những điều kiện khắt khe. Bộ ngắt phải ngắt dòng điện sự cố có thể đạt tới 40 kA ở điện áp lên tới 40,5 kV. Nó phải làm như vậy trong vòng 50 đến 80 mili giây trước khi lỗi có thể gây ra thiệt hại trên diện rộng. Và nó phải hoạt động tin cậy sau hàng nghìn lần thao tác. Bảng dưới đây tóm tắt các chức năng của máy cắt trong hệ thống phân phối.
| Chức năng | Sự miêu tả | Lợi ích cho hệ thống phân phối |
| Mang dòng điện liên tục | Mang dòng tải bình thường mà không bị suy hao đáng kể | Đảm bảo cung cấp điện hiệu quả |
| Lỗi hiện tại gián đoạn | Ngắt sự cố ngắn mạch và chạm đất | Ngăn chặn sự lan truyền lỗi và hư hỏng thiết bị |
| Chuyển đổi để bảo trì | Cung cấp một phương tiện để cách ly mạch | Cho phép bảo trì an toàn và giảm thời gian ngừng hoạt động |
| Cấu hình lại hệ thống | Cho phép bật hoặc tắt mạch | Cung cấp sự linh hoạt trong vận hành cho lưới điện |
| Cách ly lỗi | Hạn chế tác động của lỗi đến phần bị ảnh hưởng | Bảo toàn nguồn điện cho các phần khỏe mạnh |
TạiChiết Giang Usune Electric Co., Ltd.,nhà máy của chúng tôi sản xuất Máy cắt chân không điện áp cao trong nhà cho hệ thống phân phối trung thế ở điện áp từ 12 kV đến 40,5 kV. Chúng tôi thiết kế cầu dao để đáp ứng các yêu cầu khắt khe nhất về dòng điện và chuyển mạch sự cố. Nhóm kỹ thuật của chúng tôi làm việc với các công ty điện lực và nhà thầu EPC để chỉ định cầu dao phù hợp cho từng ứng dụng phân phối.
Bộ ngắt chân không là trái tim của Máy cắt chân không điện áp cao trong nhà. Nó là một phong bì bằng gốm hoặc thủy tinh kín có chứa một cặp tiếp điểm trong môi trường chân không cao. Khi các tiếp điểm tách ra để ngắt sự cố, một vòng cung sẽ hình thành. Trong chân không, hồ quang không phải là chất phóng điện như trong không khí hay SF6. Thay vào đó, nó là một hồ quang hơi kim loại được duy trì nhờ sự bay hơi của vật liệu tiếp xúc. Bộ ngắt chân không dập tắt hồ quang bằng cách nhanh chóng ngưng tụ hơi kim loại trở lại bề mặt tiếp xúc và các tấm chắn xung quanh. Môi trường chân không cũng cung cấp độ bền điện môi cực cao, giúp ngăn ngừa hồ quang tái phát sau khi tắt. Bảng dưới đây tóm tắt quá trình dập tắt hồ quang trong thiết bị ngắt chân không.
| Sân khấu | Chuyện gì xảy ra | Kết quả |
| Tách liên hệ | Phần tiếp điểm, dạng vòng cung | Dòng điện sự cố tiếp tục chảy |
| Hồ quang hơi kim loại | Hồ quang cháy trong hơi kim loại từ các tiếp điểm | Hồ quang được duy trì cho đến khi dòng điện bằng 0 |
| Số không hiện tại | Dòng điện xoay chiều tự nhiên vượt qua số 0 | Hồ quang bị dập tắt trong giây lát |
| Ngưng tụ hơi | Hơi kim loại ngưng tụ trên tấm chắn | Độ bền điện môi phục hồi nhanh chóng |
| Phục hồi điện môi | Khe hở chân không lấy lại lớp cách nhiệt | Hồ quang không thể đánh lại, mạch bị gián đoạn |
Tại nhà máy của chúng tôi, chúng tôi sử dụng bộ ngắt chân không từ các nhà sản xuất có uy tín đã được thử nghiệm theo các tiêu chuẩn IEC liên quan. Chúng tôi xác minh tính toàn vẹn chân không của mọi thiết bị ngắt trước khi lắp ráp. Cầu dao của chúng tôi được kiểm tra để xác minh khả năng ngắt và hiệu suất phục hồi điện môi của chúng. Mục tiêu của chúng tôi là cung cấp cho khách hàng những cầu dao có khả năng ngắt sự cố một cách đáng tin cậy trong suốt thời gian sử dụng của chúng.
Cơ cấu hoạt động là bộ phận đóng mở các tiếp điểm ngắt chân không. Nó phải cung cấp lực và tốc độ cần thiết để tách các tiếp điểm trong thời gian mở được chỉ định. Nếu cơ chế quá chậm, hồ quang sẽ tồn tại lâu hơn mức cần thiết và lỗi sẽ không được khắc phục kịp thời. Nếu cơ cấu quá yếu, các tiếp điểm có thể không tách rời hoàn toàn và hồ quang có thể xuất hiện trở lại. Cơ cấu vận hành cũng phải đáng tin cậy sau hàng nghìn lần vận hành vì máy cắt có thể không hoạt động trong nhiều tháng và sau đó được yêu cầu vận hành. Các loại cơ cấu vận hành phổ biến nhất của máy cắt chân không trong nhà là cơ cấu lò xo và bộ truyền động từ tính. Cơ cấu lò xo lưu trữ năng lượng trong lò xo và giải phóng năng lượng để mở hoặc đóng cầu dao. Bộ truyền động từ tính sử dụng cuộn dây điện từ để điều khiển các tiếp điểm. Bảng dưới đây so sánh các cơ chế này.
| Loại cơ chế | Nguyên tắc hoạt động | Thuận lợi | Ứng dụng điển hình |
| Cơ chế mùa xuân | Năng lượng dự trữ vào mùa xuân | Đáng tin cậy, đã được chứng minh, bảo trì thấp | Thiết bị đóng cắt phân phối tiêu chuẩn |
| Thiết bị truyền động từ | Truyền động cuộn dây điện từ | Ít bộ phận chuyển động hơn, điều khiển chính xác | Thiết bị đóng cắt nhỏ gọn, hoạt động thường xuyên |
Tại Chiết Giang Usune Electric Co., Ltd., nhà máy của chúng tôi sử dụng cơ cấu lò xo cho các sản phẩm Máy cắt chân không điện áp cao trong nhà tiêu chuẩn của chúng tôi vì độ tin cậy đã được chứng minh và yêu cầu bảo trì thấp. Chúng tôi cũng cung cấp các tùy chọn bộ truyền động từ tính cho các ứng dụng yêu cầu hoạt động thường xuyên hoặc kích thước nhỏ gọn. Chúng tôi kiểm tra cơ chế vận hành của từng cầu dao để xác minh thời gian đóng mở cũng như độ bền cơ học của cầu dao.
Máy cắt chân không điện áp cao trong nhà không hoạt động độc lập. Nó là một phần của sơ đồ bảo vệ bao gồm rơle bảo vệ, máy biến dòng và máy biến điện áp. Rơle phát hiện lỗi và gửi tín hiệu cắt đến máy cắt. Máy biến dòng cung cấp cho rơle một bản sao thu nhỏ của dòng điện sơ cấp. Sau đó, cầu dao sẽ mở ra để xóa lỗi. Sự phối hợp giữa rơle và máy cắt là rất quan trọng. Rơle phải hoạt động trong thời gian mở máy cắt và máy cắt phải mở trước khi sự cố gây hư hỏng. Bảng dưới đây tóm tắt các tham số phối hợp.
| Thành phần | Chức năng | Yêu cầu phối hợp |
| Máy biến dòng điện | Cân dòng điện sơ cấp cho rơle | Chính xác trong lớp bảo vệ |
| Rơle bảo vệ | Phát hiện lỗi, gửi tín hiệu ngắt | Thời gian vận hành trong thời gian dọn dẹp máy cắt |
| máy cắt | Mở ra để xóa lỗi | Thời gian mở trong thời gian phối hợp rơle |
| Thiết bị ngược dòng | Bảo vệ dự phòng | Biên độ chọn lọc với bộ ngắt hạ lưu |
Tại nhà máy của chúng tôi, chúng tôi cung cấp dữ liệu về thời gian mở và đóng cho các sản phẩm Máy cắt chân không điện áp cao trong nhà để khách hàng có thể thực hiện nghiên cứu phối hợp. Chúng tôi cũng cung cấp hỗ trợ kỹ thuật để giúp khách hàng xác minh rằng cầu dao phối hợp chính xác với rơle bảo vệ của họ. Mục tiêu của chúng tôi là đảm bảo rằng chương trình bảo vệ hoạt động như dự định.
Khi mua Máy cắt chân không điện áp cao trong nhà cho hệ thống phân phối điện áp trung thế, một số thông số kỹ thuật rất quan trọng. Chúng bao gồm điện áp định mức, dòng điện định mức, dòng điện ngắt mạch ngắn mạch, thời gian ngắt, độ bền cơ học và loại cơ chế vận hành. Điện áp định mức phải bằng hoặc vượt quá điện áp hệ thống. Dòng định mức phải vượt quá dòng tải tối đa. Dòng điện ngắn mạch phải vượt quá dòng điện sự cố tối đa tại điểm lắp đặt. Thời gian ngắt phải đủ ngắn để duy trì sự ổn định của hệ thống. Độ bền cơ học phải đủ cho số lượng hoạt động dự kiến. Cơ chế vận hành phải đáng tin cậy và dễ bảo trì. Bảng dưới đây tóm tắt các thông số kỹ thuật này.
| Đặc điểm kỹ thuật | Phạm vi điển hình | Tầm quan trọng |
| Điện áp định mức | 12 kV - 40,5 kV | Phải phù hợp với điện áp hệ thống |
| Xếp hạng hiện tại | 630A - 4.000A | Phải vượt quá dòng tải tối đa |
| Dòng điện cắt ngắn mạch | 20 kA - 40 kA | Phải vượt quá dòng lỗi tối đa |
| Thời gian gián đoạn | 50 mili giây - 80 mili giây | Phải duy trì sự ổn định của hệ thống |
| Độ bền cơ học | 10.000 - 30.000 lần hoạt động | Phải khớp với số lượng hoạt động dự kiến |
| Cơ chế vận hành | Lò xo, thiết bị truyền động từ tính | Được lựa chọn vì độ tin cậy và bảo trì |
| Tiêu chuẩn | IEC 62271-100, GB/T 1984 | Tuân thủ các tiêu chuẩn quốc tế |
Tại Usune, nhà máy của chúng tôi sản xuất Máy cắt chân không điện áp cao trong nhà để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh cầu dao để phù hợp với yêu cầu cụ thể của dự án, bao gồm định mức điện áp đặc biệt, định mức dòng điện và cơ chế vận hành. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ quá trình lựa chọn và cung cấp dữ liệu kỹ thuật chi tiết cho dự án của bạn.
Đánh giá một nhà cung cấp Máy cắt chân không điện áp cao trong nhà để phân phối điện áp trung thế đòi hỏi phải tập trung vào năng lực sản xuất, thử nghiệm kiểu dáng, quản lý chất lượng, kinh nghiệm dự án và hỗ trợ sau bán hàng. Nhà cung cấp phải có khả năng chế tạo cầu dao theo thông số kỹ thuật yêu cầu và thực hiện các thử nghiệm điển hình để xác minh hiệu suất của chúng. Họ phải có một hệ thống quản lý chất lượng để đảm bảo chất lượng ổn định. Họ phải có kinh nghiệm với các dự án phân phối và hiểu biết về các yêu cầu của lưới điện. Và họ phải cung cấp hỗ trợ sau bán hàng, bao gồm lắp đặt, vận hành và bảo trì. Bảng dưới đây tóm tắt các tiêu chí đánh giá này.
| Tiêu chí đánh giá | Những gì cần tìm | Tại sao nó quan trọng |
| Năng lực sản xuất | Thiết bị gia công, lắp ráp và thử nghiệm tiên tiến | Đảm bảo chất lượng và tính nhất quán của sản phẩm |
| Kiểm tra loại | Báo cáo thử nghiệm IEC 62271-100 | Xác minh hiệu suất và tuân thủ |
| Quản lý chất lượng | Chứng nhận ISO 9001, hồ sơ kiểm tra | Đảm bảo chất lượng sản phẩm đồng nhất |
| Kinh nghiệm dự án | Tài liệu tham khảo trạm biến áp phân phối, phê duyệt tiện ích | Thể hiện khả năng và độ tin cậy |
| Hỗ trợ sau bán hàng | Lắp đặt, vận hành, bảo trì | Đảm bảo độ tin cậy lâu dài |
Tại nhà máy của chúng tôi, chúng tôi đã sản xuất Máy cắt chân không điện áp cao trong nhà trong hơn một thập kỷ. Chúng tôi có các báo cáo thử nghiệm điển hình theo tiêu chuẩn IEC 62271-100. Chúng tôi được chứng nhận ISO 9001 và chúng tôi lưu giữ hồ sơ chi tiết về tất cả các cuộc kiểm tra. Kinh nghiệm dự án của chúng tôi bao gồm các trạm biến áp phân phối ở nhiều quốc gia. Đội ngũ hậu mãi của chúng tôi sẵn sàng hỗ trợ lắp đặt, vận hành và bảo trì. Chúng tôi mời bạn đánh giá chúng tôi dựa trên các tiêu chí này và coi chúng tôi là đối tác của bạn về Máy cắt chân không điện áp cao trong nhà.
Bảng sau đây cung cấp các thông số sản phẩm chính cho Máy cắt chân không điện áp cao trong nhà của chúng tôi. Những máy cắt này được thiết kế cho các hệ thống phân phối trung thế ở điện áp từ 12 kV đến 40,5 kV. Nhà máy của chúng tôi cũng có thể sản xuất máy cắt tùy chỉnh để đáp ứng các yêu cầu cụ thể.
| tham số | Phạm vi đặc điểm kỹ thuật | Ghi chú |
| Điện áp định mức | 12 kV, 24 kV, 40,5 kV | Đã chọn cho điện áp hệ thống |
| Xếp hạng hiện tại | 630A - 4.000A | Đã chọn cho dòng tải |
| Dòng điện cắt ngắn mạch | 20 kA - 40 kA | Đã chọn cho mức độ lỗi |
| Thời gian gián đoạn | 50 mili giây - 80 mili giây | Được chọn để phối hợp |
| Độ bền cơ học | 10.000 - 30.000 lần hoạt động | Phụ thuộc vào mô hình |
| Cơ chế vận hành | Lò xo, thiết bị truyền động từ tính | Đã chọn để ứng dụng |
| Phương tiện cách nhiệt | chân không | Không cần bảo trì |
| Tiêu chuẩn | IEC 62271-100, GB/T 1984 | Tuân thủ các tiêu chuẩn quốc tế |
| MOQ | 1 đơn vị | Có thể thương lượng cho các đơn đặt hàng lớn |
| Thời gian dẫn | 4 - 8 tuần | Phụ thuộc vào số lượng và tùy biến |
Tại nhà máy của chúng tôi, chúng tôi sản xuất Máy cắt chân không điện áp cao trong nhà để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh điện áp, dòng điện, công suất ngắt và cơ chế vận hành để phù hợp với yêu cầu cụ thể của bạn. Hệ thống kiểm soát chất lượng của chúng tôi bao gồm kiểm tra nguyên liệu thô, kiểm tra trong quá trình và kiểm tra lần cuối trước khi vận chuyển. Mục tiêu của chúng tôi là cung cấp cho khách hàng những máy cắt chất lượng cao để bảo vệ hệ thống phân phối của họ và đảm bảo độ tin cậy của lưới điện.
Câu 1: Máy cắt chân không khác máy cắt SF6 như thế nào?
Trả lời: Cầu dao chân không sử dụng cầu dao chân không kín để dập tắt hồ quang, trong khi cầu dao SF6 sử dụng khí lưu huỳnh hexafluoride. Máy cắt chân không thường được sử dụng cho các ứng dụng điện áp trung bình (lên đến 40,5 kV) và được biết đến với hoạt động không cần bảo trì và kích thước nhỏ gọn. Máy cắt SF6 được sử dụng cho điện áp cao hơn và có tác động môi trường cao hơn do khả năng nóng lên toàn cầu của SF6. Đối với phân phối điện áp trung thế, máy cắt chân không là lựa chọn chủ yếu.
Câu hỏi 2: Thời gian ngắt thông thường của máy cắt chân không trong nhà là bao nhiêu?
Trả lời: Thời gian ngắt thông thường của Máy cắt chân không điện áp cao trong nhà là 50 đến 80 mili giây. Điều này bao gồm thời gian vận hành rơle và thời gian mở máy cắt. Thời gian gián đoạn nhanh hơn có sẵn cho các ứng dụng yêu cầu chúng. Tại Chiết Giang Usune Electric Co., Ltd., cầu dao của chúng tôi được kiểm tra để xác minh rằng thời gian ngắt của chúng đáp ứng hiệu suất được chỉ định.
Câu hỏi 3: Bao lâu thì nên bảo dưỡng cầu dao chân không trong nhà?
Trả lời: Máy cắt chân không trong nhà được biết đến với yêu cầu bảo trì thấp. Bộ ngắt chân không được niêm phong và không cần bảo trì. Cơ chế vận hành phải được kiểm tra và bôi trơn 3 đến 5 năm một lần hoặc sau một số lần vận hành nhất định. Các điểm tiếp xúc cần được kiểm tra độ mòn sau khi xảy ra lỗi nặng. Kiểm tra và bảo trì thường xuyên là điều cần thiết để đảm bảo hoạt động đáng tin cậy.
Câu 4: Có thể dùng máy cắt chân không để chuyển mạch tụ điện được không?
Trả lời: Có, cầu dao chân không có thể được sử dụng để chuyển mạch tụ điện, nhưng chúng phải được thiết kế đặc biệt cho ứng dụng này. Việc chuyển mạch dàn tụ điện đặt ra các yêu cầu đặc biệt, bao gồm khả năng chịu được dòng điện khởi động cao và không bị gián đoạn do đánh lại. Nhà máy của chúng tôi có thể cung cấp máy cắt với thiết kế tiếp điểm và vòi phun đặc biệt để chuyển mạch tụ điện.
Câu hỏi 5: Thời gian sử dụng điển hình của máy cắt chân không trong nhà là bao lâu?
Trả lời: Thời gian thực hiện thông thường của Máy cắt chân không điện áp cao trong nhà là 4 đến 8 tuần, tùy thuộc vào định mức điện áp, khả năng cắt và các yêu cầu tùy chỉnh. Đối với các mẫu tiêu chuẩn, thời gian thực hiện có thể ngắn hơn. Tại Chiết Giang Usune Electric Co., Ltd., chúng tôi hợp tác chặt chẽ với khách hàng để đáp ứng tiến độ dự án của họ.
Máy cắt chân không điện áp cao trong nhà rất cần thiết cho hệ thống phân phối điện áp trung thế vì chúng giúp loại bỏ sự cố nhanh chóng, bảo vệ thiết bị được kết nối và mang lại sự linh hoạt trong vận hành mà lưới điện hiện đại yêu cầu. Bộ ngắt chân không cung cấp khả năng vận hành không cần bảo trì và tuổi thọ cơ học dài, khiến nó trở thành lựa chọn hàng đầu cho thiết bị đóng cắt trong nhà. Đối với các nhà quản lý mua sắm và kỹ sư tiện ích, việc lựa chọn cầu dao phù hợp là một quyết định quan trọng ảnh hưởng đến độ tin cậy và tính ổn định của hệ thống phân phối. Tại Chiết Giang Usune Electric Co., Ltd., nhà máy của chúng tôi có chuyên môn và khả năng sản xuất Máy cắt chân không điện áp cao trong nhà đáp ứng các yêu cầu điện áp trung thế khắt khe nhất. Chúng tôi sử dụng công nghệ ngắt chân không tiên tiến, cơ chế vận hành đáng tin cậy và thử nghiệm nghiêm ngặt để đảm bảo rằng cầu dao của chúng tôi mang lại hiệu suất đáng tin cậy.
Cho dù bạn đang xây dựng một trạm biến áp phân phối mới, nâng cấp dòng thiết bị đóng cắt hiện có hay tìm nguồn cung ứng máy cắt thay thế, chúng tôi mời bạn liên hệ với chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp dữ liệu kỹ thuật, báo cáo thử nghiệm loại và giải pháp tùy chỉnh. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy của các công ty điện lực trên toàn thế giới.
Hãy liên hệ với Công ty TNHH Điện lực Chiết Giang Usune ngay hôm nayđể thảo luận về các yêu cầu về Máy cắt chân không điện áp cao trong nhà của bạn và khám phá cách các máy cắt của chúng tôi có thể bảo vệ hệ thống phân phối trung thế của bạn.
-
