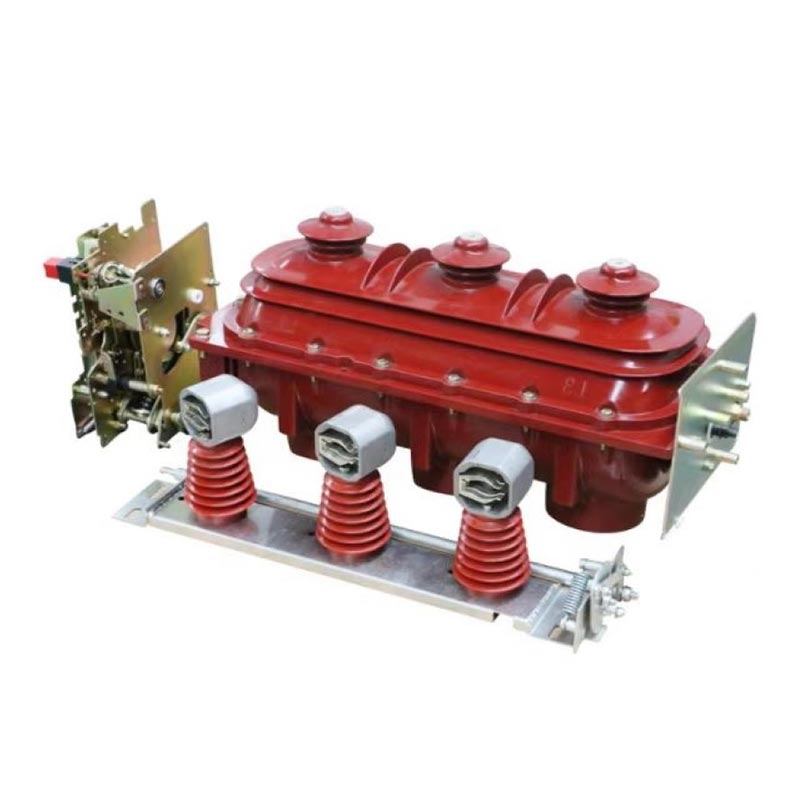

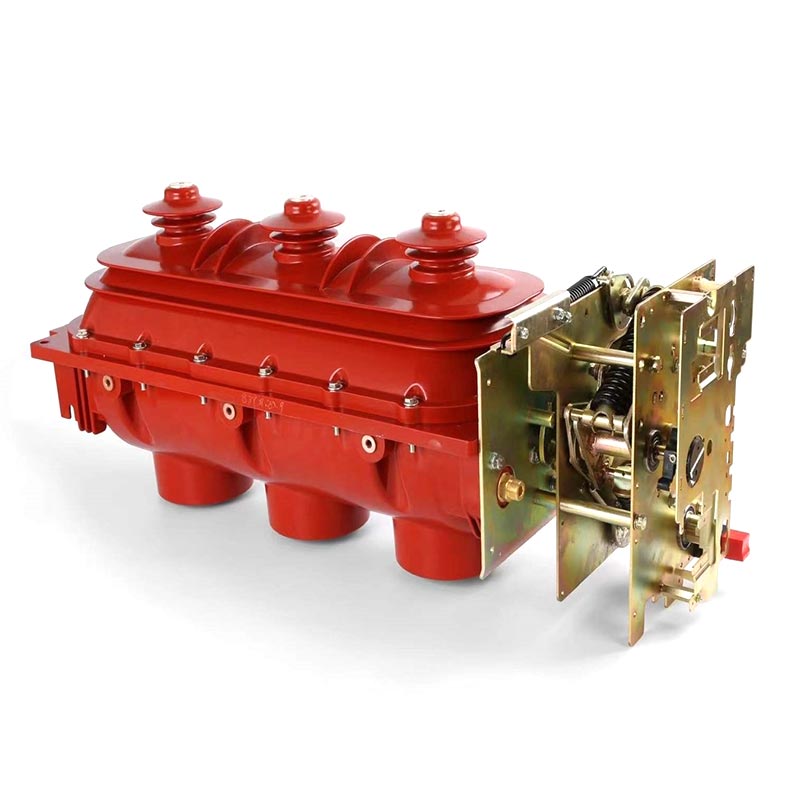

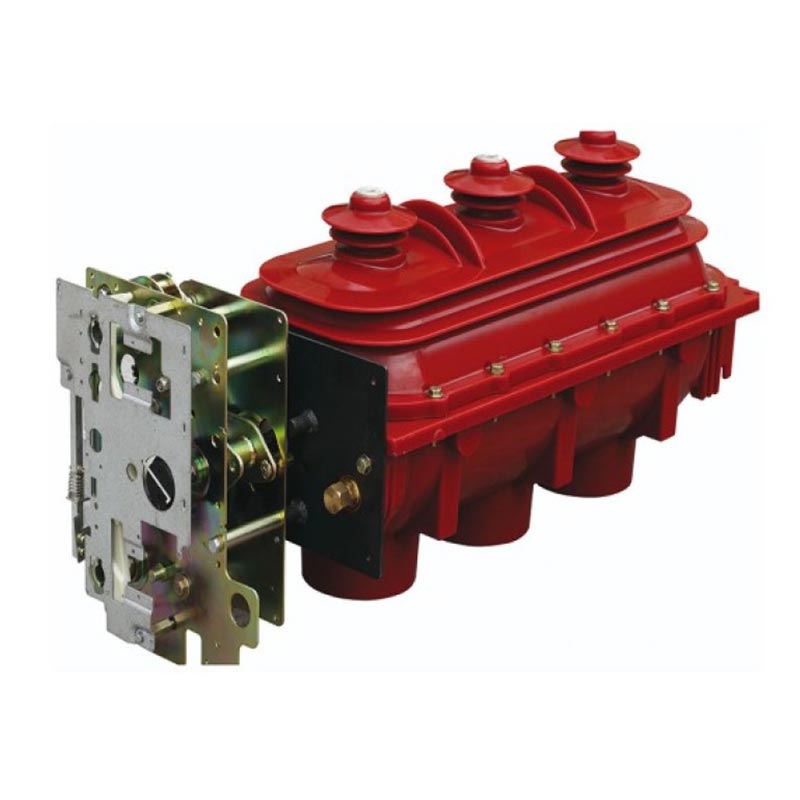

Công tắc ngắt tải Usune RMU chủ yếu bao gồm ba loại sản phẩm được phát triển độc lập: AC trong nhà công tắc tải SF6 điện áp cao, thiết bị kết hợp công tắc tải-cầu chì và công tắc tải gắn trên đầu cáp, bao gồm các mẫu FLN36-12D (công tắc tải) và FLRN36-12D (thiết bị kết hợp công tắc tải-cầu chì). Những sản phẩm này có thể đáp ứng nhu cầu của các kịch bản phân phối điện đa dạng và đặc biệt phù hợp với các kịch bản phức tạp yêu cầu vận hành của hệ thống điện Trung Quốc. Là sản phẩm cốt lõi của Chiết Giang Usune Electric Co., Ltd., sản phẩm này switch được sản xuất tại nhà máy hiện đại của hãng, trải qua quá trình kiểm tra chất lượng nghiêm ngặt trong suốt quá trình để đảm bảo hoạt động ổn định và đáng tin cậy.
1. Usune đã tham gia sâu vào hoạt động R&D và sản xuất thiết bị điện cao áp trong nhiều năm, tích lũy kinh nghiệm phong phú trong các ứng dụng hiện trường. Công tắc ngắt tải RMU đã được sử dụng rộng rãi trong hàng ngàn dự án cả trong nước và quốc tế, xác minh khả năng thích ứng và độ tin cậy của nó trong các môi trường khác nhau.
2. Công tắc ngắt tải RMU được phát triển độc lập bởi đội ngũ R&D chuyên nghiệp của Usune, tiếp thu các công nghệ tiên tiến công nghệ nước ngoài và tối ưu hóa thiết kế phù hợp với đặc điểm thực tế của hệ thống điện Trung Quốc. của nó nguyên lý dập tắt hồ quang, thiết kế kết cấu và cơ chế vận hành đều phản ánh chuyên môn sâu sắc về lĩnh vực thiết bị đóng cắt điện áp cao.
3. Sản phẩm đã vượt qua đầy đủ các bài kiểm tra điển hình và hiệu suất của nó hoàn toàn tuân thủ GB 3804, GB 16926, IEC 60265 và các tiêu chuẩn IEC 60420, thể hiện thẩm quyền kỹ thuật và sự tuân thủ của nó.
4. Sử dụng cấu trúc niêm phong tĩnh và động đặc biệt, nó tự hào có hiệu suất bịt kín tuyệt vời và được trang bị với đồng hồ đo áp suất trực quan để theo dõi thời gian thực. Khóa liên động cơ học đáng tin cậy đảm bảo an toàn vận hành. Như Là nhà sản xuất chuyên nghiệp, Usune cung cấp dịch vụ hậu mãi toàn diện, nâng cao hơn nữa niềm tin của khách hàng.
1. Công tắc tải và các thiết bị điện kết hợp bao gồm vỏ cách điện thống nhất, thân công tắc, lò xo cơ cấu vận hành, giá đỡ cầu chì và hệ thống cắt cầu chì. Công tắc tải gắn trên đầu cáp được trang bị một vỏ cách nhiệt chuyên dụng và cơ chế vận hành lò xo vạn năng.
2. Vỏ trên và dưới được đúc bằng nhựa epoxy để tạo thành khoang bên trong kín, chứa đầy khí. Sự quay của tiếp điểm chuyển động chung đạt được ba vị trí: "đóng", "mở" và "nối đất", đảm bảo tính linh hoạt và chuyển mạch đáng tin cậy.
3. Mặt trước của hộp cơ khí được trang bị đồng hồ đo áp suất SF6 và đèn báo vị trí. vị trí chỉ báo được liên kết trực tiếp với trục truyền động tiếp điểm chuyển động, đảm bảo chỉ báo chính xác và đáng tin cậy.
4. Một cổng giảm áp được đặt ở phía sau vỏ. Trong trường hợp quá áp bên trong do lỗi, khí được thải ra phía sau, ngăn chặn sự phóng về phía trước và đảm bảo an toàn cho nhân viên.
5. Khóa liên động cơ học đáng tin cậy được cung cấp giữa công tắc tải và công tắc nối đất và giữa công tắc nối đất và cửa trước (khớp bảng điều khiển) để tránh nguy cơ vận hành sai.
6. Công tắc tải gắn đầu cáp được trang bị đầu nối cáp chống chạm phía trước, hỗ trợ điện áp cao kết nối cáp ở cả đầu vào và đầu ra và được thiết kế đặc biệt cho các nhánh/điểm nối cáp hộp.
Công tắc ngắt tải RMU sử dụng khí SF6 làm môi trường dập hồ quang, cho thấy khả năng dập hồ quang tuyệt vời hiệu suất. Khi công tắc ngắt dòng điện, các tiếp điểm chuyển động và cố định sẽ tách ra, tạo ra hồ quang. Được điều khiển bởi một từ trường vĩnh cửu, hồ quang quay nhanh xung quanh các tiếp điểm, đạt được sự khử ion nhanh chóng và làm mát, dập tắt tại điểm giao nhau của dòng điện; sau khi phá vỡ, một khoảng cách double-break với mức độ cao cách điện cách ly được hình thành, dẫn đến khả năng ngắt mạnh, hao mòn tiếp xúc tối thiểu và thời gian sử dụng điện lâu dài. cuộc sống.
Được sử dụng để chuyển đổi, đóng, mở và nối đất của công tắc tải. Điều khiển lỗ vận hành phía trên công tắc nối đất và lỗ vận hành phía dưới điều khiển công tắc tải; sau khi đóng cửa, chuyến du xuân lưu trữ năng lượng một cách đồng bộ và hành trình chỉ có thể được giải phóng thông qua nút thủ công hoặc tín hiệu cầu chì.
Dựa trên cơ chế thủ công, thiết kế này bổ sung thêm một thiết bị lưu trữ năng lượng động cơ và cuộn dây tác động. Hướng dẫn sử dụng và điện hoạt động độc lập và không can thiệp lẫn nhau. Nó hỗ trợ điều khiển từ xa và vận hành điện áp bao gồm AC220V, DC220V, DC110V và DC48V.
- Nhiệt độ môi trường: −25°C ~ +40°C
- Độ cao: Không quá 2000m
- Độ ẩm: Độ ẩm tương đối trung bình ngày ≤95%; độ ẩm tương đối trung bình hàng tháng ≤90%; hơi nước trung bình ngày
áp suất 2,2kPa; áp suất hơi nước trung bình hàng tháng 1,8kPa
- Không khí xung quanh không có nhiều bụi, khói, khí ăn mòn/dễ cháy, hơi và ô nhiễm phun muối
- Rung động bên ngoài và nhiễu địa chấn là không đáng kể
- Biên độ nhiễu điện từ cảm ứng mạch thứ cấp ≤1,6kV
Theo GB/T 11022-1999 "Các yêu cầu kỹ thuật chung đối với các tiêu chuẩn về thiết bị đóng cắt và điều khiển điện áp cao", công tắc phải hoạt động trong điều kiện bình thường; nếu điều kiện vận hành thực tế khác với phạm vi bình thường (chẳng hạn như độ cao vượt quá 2000m, nhiệt độ quá cao, độ ẩm cao và dễ ngưng tụ, v.v.), người dùng cần để đạt được thỏa thuận với nhà sản xuất.
| KHÔNG. | Mục | Đơn vị | dữ liệu | |
| FLN36-12D | FLN36-12D | |||
| 1 | Điện áp định mức | kV | 12 | 12 |
| 2 | Tần số định mức | Hz | 50 | 50 |
| 3 | Xếp hạng hiện tại | A | 630 | 125 |
| 4 | Xếp hạng thời gian ngắn chịu được dòng điện của công tắc tải / Thời lượng ngắn mạch định mức | kA/s | 20/3 | - |
| 5 | Xếp hạng thời gian ngắn chịu được dòng điện của công tắc nối đất / Thời lượng ngắn mạch định mức | kA/s | 20/2 | - |
| 6 | Dòng điện giật | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Dòng điện cắt ngắn mạch dự kiến | kA | - | 50 | |
| 7 | Mức cách điện định mức | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Tuổi thọ cơ học của mạch chính và mạch nối đất | lần | 3000/2000 | 2000/2000 |
| 9 | Áp suất khí SF6 định mức (Áp suất đo ở 20oC) | MPa | 0,04-0,05 | 0,04-0,05 |
| Người mẫu | Điện áp định mức (kV) | Cầu chì dòng điện định mức (A) | Liên kết cầu chì Dòng điện định mức (A) | Dòng điện cắt định mức (kA) |
| XRNT | 12 | 40 | 6,3, 10, 16, 20, 25, 31,5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Trường hợp 1: Dự án phân phối điện tại một cộng đồng dân cư ở Hàng Châu, Trung Quốc Một cộng đồng dân cư lớn ở Hàng Châu, với yêu cầu cao về độ ổn định và an ninh nguồn điện, đã lựa chọn thiết bị ngắt tải Usune FLRN36-12D thiết bị kết hợp cầu chì chuyển mạch làm thiết bị phân phối điện cốt lõi sau khi so sánh. Được cài đặt trong trạm biến áp cộng đồng, chịu trách nhiệm chuyển mạch và bảo vệ đường dây điện cho 8 khu dân cư tòa nhà (1200 hộ gia đình). Kể từ khi đưa vào vận hành năm 2024, thiết bị đã hoạt động ổn định hơn 12 tháng mà không bị vấp ngã hoặc mất điện. Thiết kế khóa liên động đáng tin cậy và hiệu suất dập hồ quang SF6 ngăn chặn hiệu quả tình trạng mất điện do dòng điện sự cố, đảm bảo cuộc sống bình thường cho cư dân. Với tư cách là nhà cung cấp cho dự án này, Usune đã cung cấp hướng dẫn lắp đặt tại chỗ và dịch vụ bảo trì thường xuyên, nhận được nhiều lời khen ngợi từ ban quản lý tài sản cộng đồng và cư dân.
Trả lời 1: Sản phẩm đã vượt qua đầy đủ các thử nghiệm điển hình và hiệu suất của nó hoàn toàn tuân thủ GB 3804 "3kV～63kV AC Công tắc ngắt tải điện áp cao", GB 16926 "Thiết bị kết hợp cầu chì ngắt tải điện áp cao" và IEC 60265 và tiêu chuẩn IEC 60420. Hơn nữa, sản phẩm được phát triển độc lập bởi Usune, được kiểm soát chất lượng nghiêm ngặt. trong toàn bộ quá trình từ thu mua nguyên liệu thô đến sản xuất và thử nghiệm tại nhà máy. Năng động độc đáo của nó và cấu trúc bịt kín tĩnh, giám sát áp suất thời gian thực và khóa liên động cơ học đáng tin cậy đều đảm bảo hoạt động lâu dài hoạt động ổn định.
A2: Sản phẩm được thiết kế tương thích với điều kiện hoạt động bình thường (độ cao 2000m, nhiệt độ −25°C) ~ +40°C, v.v.). Nếu điều kiện hoạt động thực tế khác với phạm vi bình thường (ví dụ: độ cao vượt quá 2000m, nhiệt độ quá cao, độ ẩm cao và ngưng tụ), người dùng cần tham khảo ý kiến của nhà sản xuất (Chiết Giang Usune Công ty TNHH Điện lực) trước. Đội ngũ R&D chuyên nghiệp của Usune có thể cung cấp các giải pháp tùy chỉnh dựa trên nhu cầu cụ thể môi trường để đảm bảo sản phẩm hoạt động ổn định.
