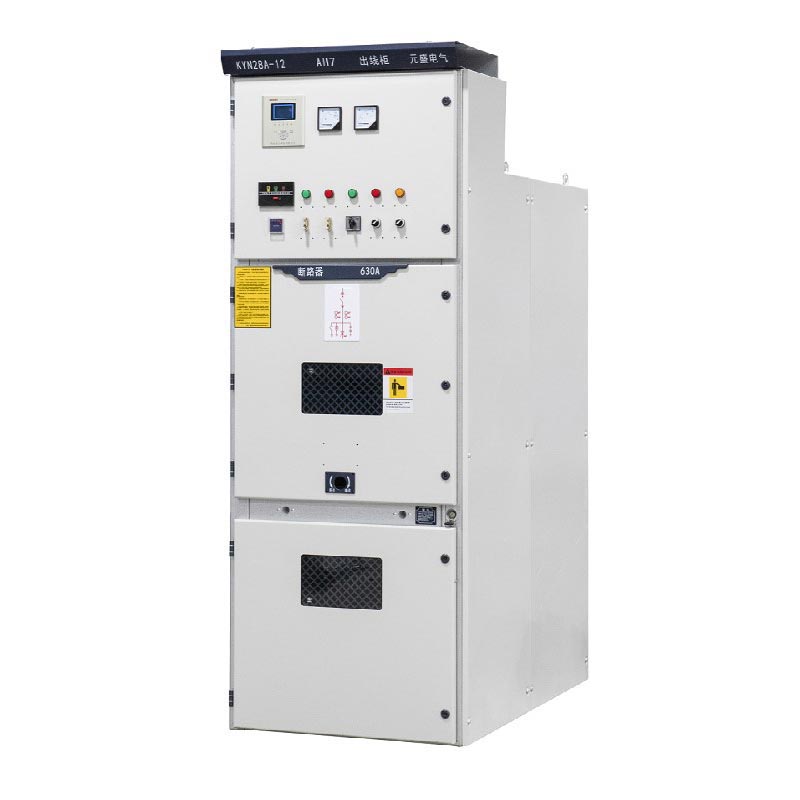

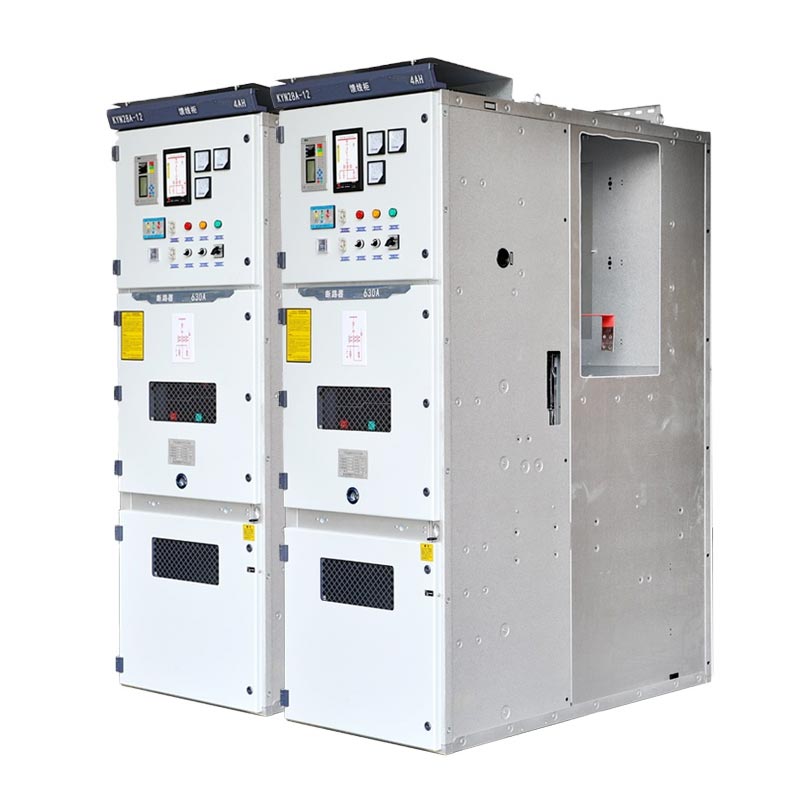

Bảng điều khiển 11kv Mv Vcb

Bảng điều khiển MV Vcb 11kV được định vị là hệ thống phân phối điện trung thế cấp công nghiệp, có độ tin cậy cao thiết bị, thích hợp cho các hệ thống điện áp 11kV trở xuống và có thể được sử dụng trong thanh cái đơn, thanh cái đơn phân đoạn hoặc thanh cái đôi thanh cái kiến trúc. Họ tuân thủ nghiêm ngặt các tiêu chuẩn như IEC 60298, IEC 694, GB3906-2006 và DIN VDE 0670 của Đức, và là hệ thống quản lý ISO được chứng nhận với sự kiểm soát được tiêu chuẩn hóa trong toàn bộ quá trình.

Thiết bị chuyển mạch điện áp thấp

Thiết bị đóng cắt trung thế

Thông số cốt lõi và điểm nổi bật về cấu trúc

1. Thông số cốt lõi

Điện áp định mức 11kV (tương thích với 3,6~12kV), AC ba pha 50/60Hz, dòng điện định mức 630A~2500A (có thể tùy chỉnh), dòng điện ngắn mạch 25kA~40kA, cấp bảo vệ IP4X (vỏ), tương thích với nhiều hệ thống kiến trúc.

2. Điểm nổi bật về cấu trúc

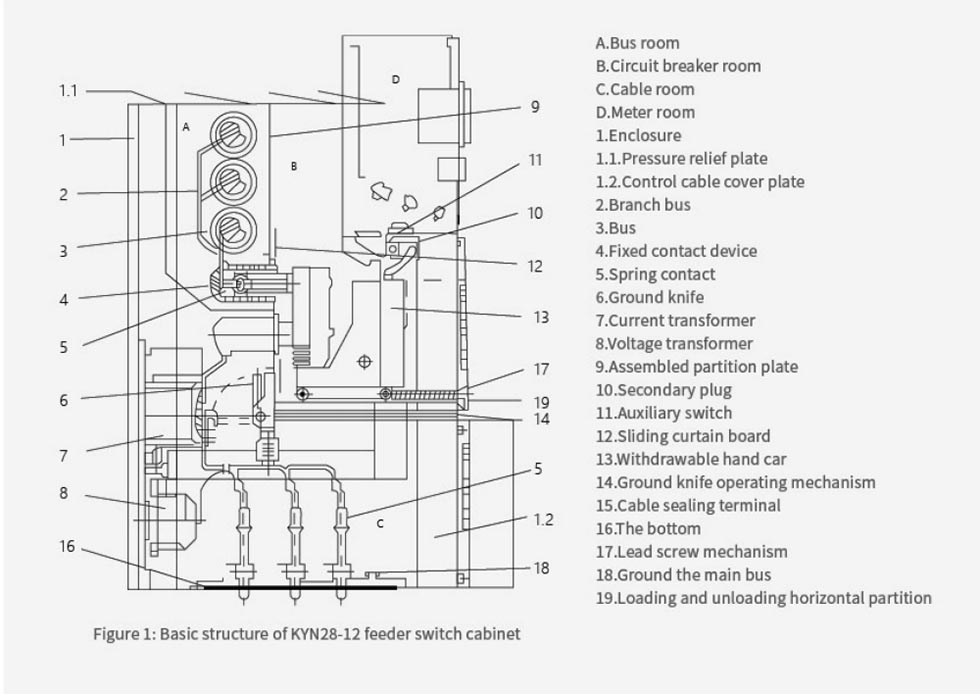

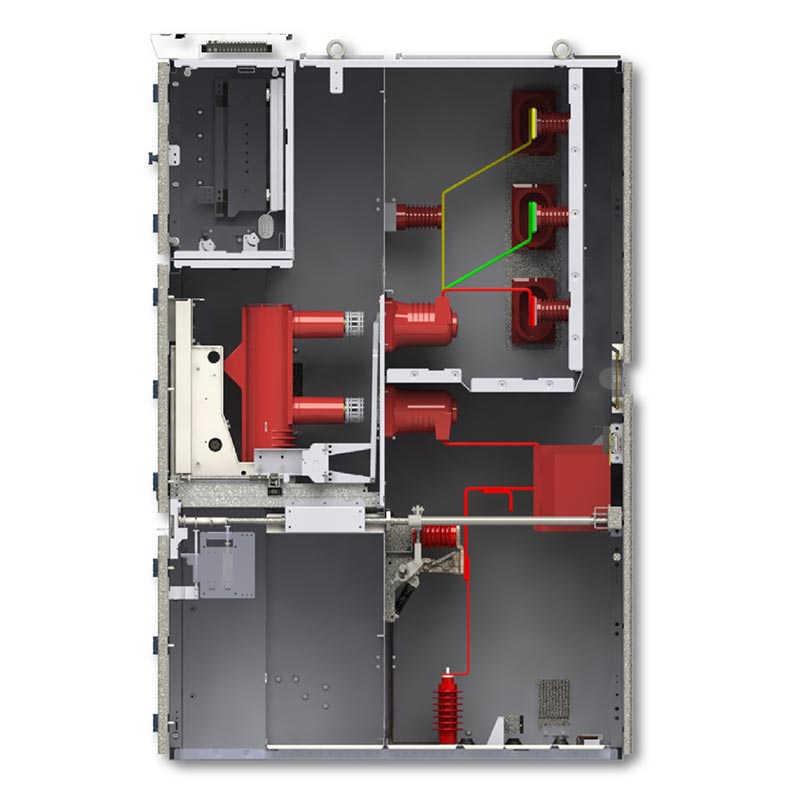

Cấu trúc có thể kéo được bọc kim loại, bốn ngăn độc lập, xe đẩy tay đặt ở trung tâm để dễ bảo trì; được trang bị hệ thống khóa liên động an toàn năm bằng chứng toàn diện, bảo vệ kép cơ + điện, loại bỏ hoạt động sai; khả năng thích ứng môi trường mạnh mẽ, phù hợp với nhiều điều kiện làm việc trong nhà khác nhau.

Ưu điểm cốt lõi

1. Hiệu suất đáng tin cậy: Máy cắt chân không có phản ứng nhanh, tuổi thọ cơ học dài, thích hợp cho việc sử dụng thường xuyên hoạt động trong nhiều tình huống;

2. An toàn và tiện lợi: Bảo vệ hoàn toàn khép kín, thiết kế xe đẩy tay để bảo trì hiệu quả, hỗ trợ thông minh vận hành và bảo trì từ xa;

3. Chất lượng toàn cầu: Nhà sản xuất, nhà máy tiêu chuẩn có trụ sở tại Trung Quốc đảm bảo năng lực và chất lượng sản xuất; như một nhà cung cấp chất lượng cao, xuất khẩu sang nhiều khu vực và cung cấp dịch vụ trọn gói.

Trường hợp ứng dụng trong thế giới thực

Trường hợp 1: Dự án phân phối 11kV tại trạm biến áp 110kV ở Đông Nam Á

1. Bối cảnh dự án: Trạm biến áp này là trung tâm cung cấp điện lõi của khu vực, cần có nguồn điện 11kV ổn định cung cấp cho các khu công nghiệp và khu dân cư xung quanh. Thiết bị phải có độ tin cậy cao và tuân thủ và tương thích với hệ thống điện 50Hz cục bộ.

2. Giải pháp ứng dụng: Usune đã tùy chỉnh 28 Bảng điều khiển VCB MV KYN28A-12 11kV, sử dụng một thanh cái duy nhất được phân đoạn kiến trúc và được trang bị bộ ngắt mạch chân không VS1 để đáp ứng yêu cầu cung cấp điện mạch kép.

3. Kết quả triển khai: Trong 3 năm kể từ khi đưa vào vận hành, thiết bị đã hoạt động mà không gặp bất kỳ sự cố nào. thất bại, vượt qua thành công nhiều thử nghiệm trong điều kiện khắc nghiệt như giông bão và nhiệt độ cao. Nó hoàn thành việc phân phối điện và bảo vệ sự cố một cách chính xác, giúp trạm biến áp đạt được "mất điện bằng 0" vận hành và bảo trì” và đã nhận được sự đánh giá cao từ cơ quan điện lực địa phương.

Trường hợp 2: Nâng cấp phân phối điện cao áp tại nhà máy sản xuất ô tô châu Âu

1. Bối cảnh dự án: Xưởng dập và sơn của nhà máy có yêu cầu rất cao về điện năng ổn định nguồn điện, đòi hỏi phải nâng cấp hệ thống phân phối điện 11kV. Thiết bị phải tuân thủ EU tiêu chuẩn IEC, đồng thời xem xét việc dễ dàng bảo trì và sử dụng không gian.

2. Giải pháp ứng dụng: 16 Tủ điện VCB MV Usune 11kV đã được lựa chọn, sử dụng xe đẩy tay đặt ở trung tâm cấu trúc, tương thích với một hệ thống thanh cái duy nhất và được trang bị bộ gia nhiệt chống ngưng tụ và thông minh module giám sát nhiệt độ và độ ẩm.

3. Kết quả triển khai: Thiết bị thích ứng hoàn hảo với hệ thống tần số kép 50Hz/60Hz của Châu Âu. Việc lắp đặt không ảnh hưởng đến hoạt động sản xuất thông thường của xưởng và xe đẩy tay có thể nhanh chóng được kéo ra để bảo trì. Sau khi nâng cấp, tỷ lệ mất điện của nhà máy giảm 90%, đáp ứng nhu cầu sản xuất liên tục của ngành sản xuất ô tô.

Môi trường làm việc

1. Nhiệt độ không khí xung quanh: tối đa +40°C, tối thiểu -10°C;
2. Độ ẩm tương đối: trung bình hàng ngày 95%, trung bình hàng tháng 90%;
3. Độ cao: 1000 m;
4. Cường độ địa chấn: không quá cấp 8;
5. Thiết bị phải được lắp đặt ở những nơi không có nguy cơ cháy nổ, ô nhiễm nặng, không có hóa chất. ăn mòn và rung động mạnh.
6.Nếu thiết bị được sử dụng trong điều kiện môi trường vượt quá yêu cầu thông thường được chỉ định bằng GB 3906, các bố trí liên quan phải được người sử dụng và nhà sản xuất thỏa thuận.

Thông số kỹ thuật

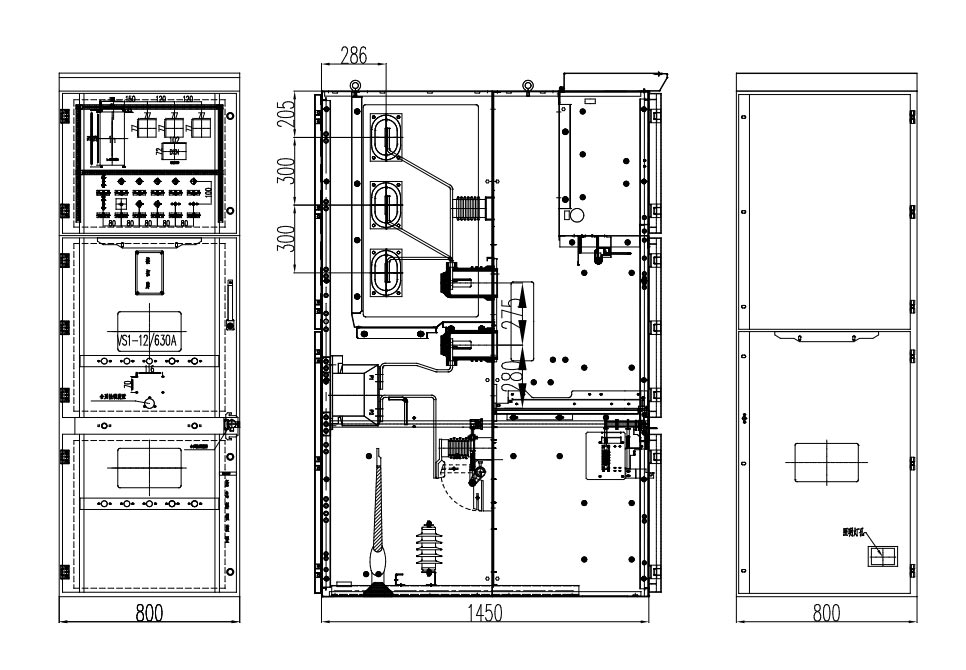

Kích thước bên ngoài của sản phẩm

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Q1: Chức năng khóa liên động năm lần?

A: Bao gồm năm chức năng chính như cầu dao chống hoạt động sai, với hai chức năng cơ và điện khóa liên động để tránh hoạt động sai.

Câu hỏi 2: Bảng điều khiển MV Vcb 11kV có tương thích với hệ thống 10kV không?

Trả lời: Hoàn toàn tương thích, không cần sửa đổi, có thể thay thế trực tiếp thiết bị hiện có và tùy chỉnh tham số được hỗ trợ.

Câu 3: Tuân thủ xuất khẩu và dịch vụ hậu mãi?

A: Tuân thủ các tiêu chuẩn quốc tế, chứng chỉ khu vực có thể được tùy chỉnh; phản ứng nhanh chóng từ Trung Quốc nhà máy và dịch vụ hậu mãi bản địa hóa từ các cửa hàng toàn cầu.

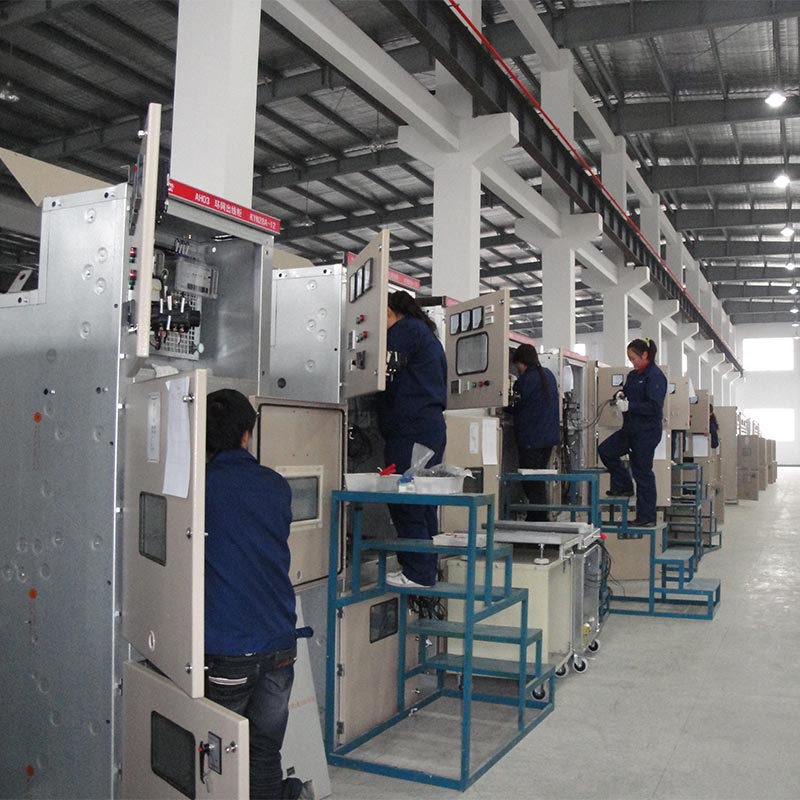

Sức mạnh thương hiệu và nhà máy

Usune dựa vào nhà máy cốt lõi ở Trung Quốc, với công suất sản xuất hàng năm trên 5.000 tấm. Nó tự hào quản lý từ đầu đến cuối được số hóa, tích hợp R&D, sản xuất và bán hàng. Sản phẩm của nó bao gồm hơn 30 các nước, đưa nó trở thành nhà cung cấp và sản xuất phân phối điện trung thế đáng tin cậy cho khách hàng toàn cầu.
