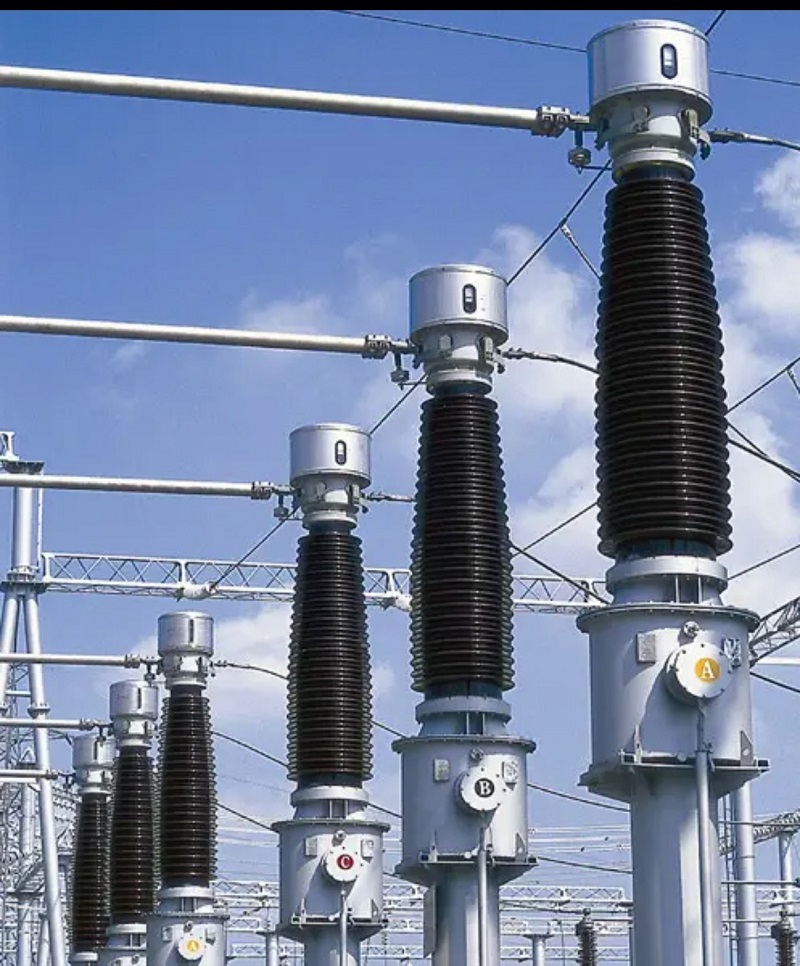

Máy biến dòng LB6-110kVlà máy biến dòng điện cao áp được thiết kế để đo dòng điện, đo năng lượng và bảo vệ rơle trong hệ thống điện xoay chiều 110kV. Thích hợp cho mạng điện 50Hz và 60Hz, máy biến áp này cung cấp hiệu suất ổn định và độ chính xác đo cao cho các trạm biến áp, hệ thống truyền tải điện và các cơ sở điện công nghiệp.
Với công nghệ cách điện ngâm trong dầu tiên tiến và cấu trúc kín hoàn toàn, Máy biến dòng LB6-110kV mang lại khả năng cách điện tuyệt vời, vận hành đáng tin cậy và tuổi thọ dài trong các điều kiện làm việc đòi hỏi điện áp cao.
Máy biến dòng dòng LB6-110kV có thiết kế chuyên nghiệp cho các ứng dụng nguồn điện áp cao. Model sản phẩm thể hiện các tính năng kỹ thuật chính của nó:
Máy biến áp được trang bị nhiều cuộn dây thứ cấp, trong đó có một cuộn dây đo lường có cấp chính xác 0,5 và ba cuộn dây bảo vệ. Cấu hình nhiều cuộn dây thứ cấp cho phép thực hiện các chức năng bảo vệ và đo dòng điện đáng tin cậy cho các yêu cầu hệ thống điện khác nhau.
Máy biến dòng LB6-110kVhỗ trợ nhiều cấu hình tỷ lệ hiện tại bằng cách thay đổi phương thức kết nối của bộ phận kết nối bên ngoài trên bộ bảo quản dầu. Khi mắc nối tiếp, tỷ số dòng điện là a/c, trong khi kết nối song song cung cấp tỷ số dòng điện là 2*a/c.
Thiết kế linh hoạt này cho phép cùng một model máy biến áp thích ứng với các yêu cầu vận hành khác nhau, giảm chi phí thay thế thiết bị và cải thiện tính linh hoạt của ứng dụng trong hệ thống điện cao áp.
Máy biến dòng LB6-110kV được thiết kế để vận hành tin cậy trong các điều kiện môi trường khác nhau:
Đối với các ứng dụng có nhiệt độ thấp hơn hoặc yêu cầu về môi trường đặc biệt, các giải pháp tùy chỉnh có thể được thảo luận với nhà sản xuất tùy theo điều kiện của dự án.
Máy biến dòng LB6-110kV sử dụng cấu trúc ngâm trong dầu bao gồm bình nhiên liệu, thân máy biến áp, ống lót bằng sứ, bộ bảo quản dầu và thiết bị giãn nở. Thân máy biến áp được ngâm trong dầu cách điện và chứa các cuộn dây sơ cấp và thứ cấp được thiết kế để mang lại hiệu suất điện ổn định.
Cuộn dây sơ cấp có cấu trúc hình chữ U. Hệ thống cách nhiệt chính sử dụng công nghệ cách nhiệt giấy dầu điện dung, có nhiều màn chắn điện dung được bố trí giữa các lớp cách nhiệt. Màn chắn bên trong kết nối với điện thế cao trong khi màn chắn bên ngoài được nối đất, cải thiện hiệu suất cách điện và an toàn vận hành.
Dây dẫn cuộn sơ cấp được chia thành hai phần với bốn đầu nối với bình chứa dầu. Tỷ lệ hiện tại có thể được điều chỉnh thông qua thay đổi hệ thống dây điện bên ngoài, cung cấp các tùy chọn cấu hình linh hoạt.
Cuộn dây thứ cấp được lắp trên giá đỡ phía dưới cuộn sơ cấp. Tất cả các thiết bị đầu cuối thứ cấp và thiết bị đầu cuối màn hình bên ngoài được kết nối với hộp nối trên bể biến áp, đảm bảo lắp đặt và bảo trì thuận tiện.
Máy biến dòng LB6-110kV có thiết kế kết nối tiện dụng với các kẹp dây bên ngoài được lắp đặt ở dưới cùng của hộp nối. Các bu lông nối đất được cung cấp trên cả hộp nối và bình nhiên liệu, cho phép nối đất an toàn cuộn dây thứ cấp và cấu trúc máy biến áp hoàn chỉnh.
Máy biến áp thông qua các đặc tính phân cực giảm. Khi dòng điện sơ cấp chạy từ P1 đến P2, dòng điện thứ cấp chạy qua mạch ngoài từ S1 đến S2 hoặc S3, đảm bảo truyền dòng điện chính xác cho các hệ thống đo lường và bảo vệ.
Do hiệu suất điện áp cao và chức năng bảo vệ đáng tin cậy, Máy biến dòng LB6-110kV được sử dụng rộng rãi trong:
Máy biến dòng LB6-110kV kết hợp phép đo chính xác, cách điện đáng tin cậy, thiết kế tỉ số dòng điện linh hoạt và hoạt động ít bảo trì. Cấu trúc ngâm trong dầu kín hoàn toàn của nó đảm bảo hiệu suất ổn định trong môi trường điện áp cao, khiến nó trở thành giải pháp đáng tin cậy cho các hệ thống điện hiện đại yêu cầu vận hành an toàn và liên tục.
