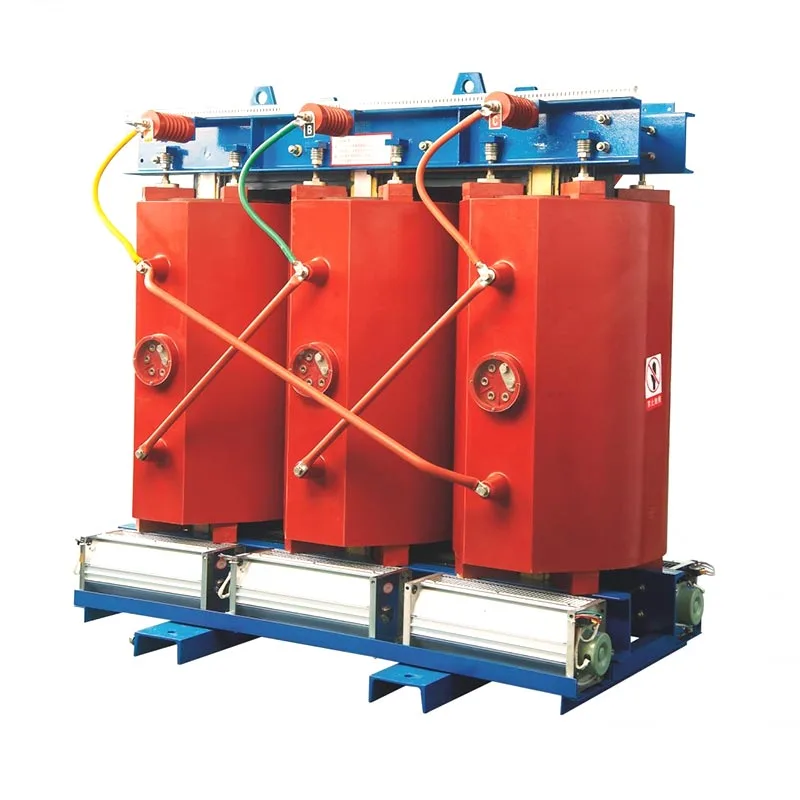

MỘTMáy biến áp loại khô 11kV 1000kVAlà máy biến áp phân phối trung thế được thiết kế để truyền năng lượng điện từ nguồn điện 11kV sang điện áp sử dụng thấp hơn trong khi vẫn duy trì cách ly điện, ổn định điện áp và phân phối điện an toàn. Hướng dẫn này giải thích cấu trúc, nguyên lý vận hành, thông số kỹ thuật, ứng dụng, cân nhắc lắp đặt, yêu cầu bảo vệ, phương pháp bảo trì và điểm mua hàng cho hệ thống điện công nghiệp và thương mại.
Máy biến áp 1000kVA cung cấp công suất biểu kiến định mức là 1000 kilovolt-ampe, trong khi 11kV xác định loại điện áp sơ cấp. Không giống như máy biến áp ngâm trong dầu, máy biến áp loại khô sử dụng không khí làm môi trường làm mát và không phụ thuộc vào dầu cách điện khoáng. Thiết kế nhựa đúc có thể cung cấp giải pháp nhỏ gọn cho các trạm biến áp trong nhà, tòa nhà thương mại, nhà máy công nghiệp, cơ sở liên quan đến dữ liệu, lắp đặt năng lượng tái tạo và các địa điểm khác mà hành vi cháy, bảo trì, không gian và môi trường là quan trọng.
Thông số kỹ thuật thực tế không bao giờ được chọn chỉ từ đánh giá trên bảng tên. Điện áp thứ cấp, nhóm vectơ, trở kháng, mức cách điện, vật liệu cuộn dây, độ tăng nhiệt, phương pháp làm mát, bảo vệ vỏ bọc, độ cao, nhiệt độ môi trường, tải hài, điều kiện ngắn mạch và các tiêu chuẩn áp dụng đều ảnh hưởng đến thiết kế cuối cùng.
MỘTMáy biến áp loại khô 11kV 1000kVAlà máy biến áp điện ba pha thường được sử dụng để giảm điện áp trung thế xuống điện áp thấp hơn phù hợp cho phân phối hạ nguồn và các thiết bị điện. Máy biến áp có công suất biểu kiến định mức là 1000kVA và điện áp sơ cấp là 11kV.
Thuật ngữloại khôcó nghĩa là máy biến áp không sử dụng dầu cách điện dạng lỏng làm môi chất cách điện và làm mát chính. Tùy thuộc vào thiết kế, cuộn dây có thể là dạng quấn hở, được tẩm áp suất chân không hoặc được bọc trong nhựa. Cấu trúc bằng nhựa đúc đặc biệt phổ biến khi cần bảo vệ cơ học, chống chịu môi trường và giảm sự phụ thuộc vào chất cách nhiệt bằng chất lỏng.
IEC 60076-11 đặc biệt đề cập đến máy biến áp điện loại khô có thiết bị có điện áp cao nhất lên đến 72,5kV và ít nhất một cuộn dây hoạt động trên 1,1kV, khiến tiêu chuẩn này liên quan trực tiếp đến nhiều thiết kế máy biến áp loại khô 11kV.
11kV biểu thị điện áp danh định phía sơ cấp. Mức cách điện chính xác và điện áp định mức của thiết bị phải được xác nhận từ thông số kỹ thuật của dự án và tiêu chuẩn áp dụng thay vì chỉ suy ra từ điện áp danh định.
1000kVA là công suất biểu kiến định mức của máy biến áp. Nó mô tả khả năng tải điện trong các điều kiện vận hành được chỉ định thay vì biểu thị công suất đầu ra 1000kW trực tiếp.
Đối với hệ thống ba pha, dòng điện đầy tải gần đúng có thể được tính bằng cách sử dụng:
Ví dụ, ở mức 11kV và 1000kVA, dòng điện đầy tải sơ cấp xấp xỉ52,5A. Dòng điện thứ cấp phụ thuộc vào định mức điện áp thấp đã chọn. Ví dụ, ở 400V, dòng điện đầy tải ba pha theo lý thuyết là xấp xỉ1,443A. Những tính toán này rất hữu ích cho kỹ thuật sơ bộ, trong khi việc lựa chọn cáp, cầu dao, thanh cái và bảo vệ cuối cùng phải tuân theo thiết kế dự án hoàn chỉnh.
Hiệu suất của máy biến áp loại khô phụ thuộc vào thiết kế phối hợp của một số bộ phận chính. Một tổ máy 11kV 1000kVA điển hình bao gồm:
| Thành phần | Chức năng chính | Cân nhắc quan trọng |
|---|---|---|
| lõi từ | Cung cấp đường dẫn từ tính để truyền năng lượng | Vật liệu lõi, thiết kế mối nối và tổn hao |
| Cuộn dây HV | Tiếp nhận nguồn điện 11kV | Vật liệu cách điện, dây dẫn, chịu xung |
| Cuộn dây LV | Cung cấp đầu ra điện áp thấp cần thiết | Điện áp, công suất hiện tại, tăng nhiệt độ |
| Hệ thống cách nhiệt | Tách các thành phần mang điện bằng điện | Hiệu suất nhiệt, điện môi, môi trường |
| Đóng gói nhựa | Bảo vệ cuộn dây trong thiết kế nhựa đúc | Chất lượng đúc, kiểm soát khoảng trống, hiệu suất nhiệt |
| Hệ thống làm mát | Loại bỏ nhiệt sinh ra trong quá trình hoạt động | Vận hành và thông gió AN hoặc ANAF |
Trong các thiết kế bằng nhựa đúc, cuộn dây bọc nhựa có thể mang lại cấu trúc cách điện chắc chắn xung quanh cuộn dây. Tuy nhiên, kết cấu cuối cùng phải được đánh giá theo các điều kiện điện, nhiệt, môi trường và cơ học cần thiết thay vì chỉ dựa vào kết cấu nhựa.
Máy biến áp hoạt động thông qua cảm ứng điện từ. Khi đặt một điện áp xoay chiều 11kV vào cuộn sơ cấp, nó sẽ tạo ra từ thông xoay chiều trong lõi. Từ thông này liên kết với cuộn dây thứ cấp và tạo ra điện áp theo tỷ số vòng dây.
Trong điều kiện làm mát bằng không khí tự nhiên, nhiệt sẽ di chuyển từ các bộ phận hoạt động sang không khí xung quanh thông qua sự đối lưu và bức xạ. Đối với các ứng dụng có nhu cầu nhiệt lớn hơn, có thể bổ sung thêm quạt gió cưỡng bức. Bố trí làm mát đã chọn phải tương ứng với định mức và môi trường vận hành được chỉ định của máy biến áp.
Người mua nên yêu cầu bảng dữ liệu kỹ thuật đầy đủ thay vì chỉ mua theo “11kV 1000kVA”. Một đặc điểm kỹ thuật dự án điển hình nên đề cập đến:
| tham số | Tại sao nó quan trọng |
|---|---|
| Công suất định mức | Xác định mức công suất biểu kiến: 1000kVA. |
| Điện áp sơ cấp | Phải phù hợp với mạng trung thế thực tế. |
| Điện áp thứ cấp | Xác định khả năng tương thích với thiết bị hạ lưu. |
| Tính thường xuyên | Giá trị dự án phổ biến bao gồm 50Hz hoặc 60Hz. |
| Nhóm vectơ | Xác định độ lệch pha và kết nối cuộn dây. |
| Trở kháng | Ảnh hưởng đến việc điều chỉnh điện áp và hoạt động của dòng điện sự cố. |
| Tổn thất | Ảnh hưởng đến nhiệt độ hoạt động và mức tiêu thụ năng lượng trong vòng đời. |
| Nhiệt độ tăng | Xác định các điều kiện vận hành nhiệt và yêu cầu cách nhiệt. |
| Mức độ cách nhiệt | Quan trọng đối với khả năng chịu đựng điện môi và phối hợp hệ thống. |
| Xếp hạng bao vây/IP | Bảo vệ máy biến áp khỏi các rủi ro tiếp xúc môi trường và vô tình. |
Thông số kỹ thuật được nhà sản xuất công bố cho thấy máy biến áp loại khô 1000kVA loại 11kV có thể có các giá trị tổn thất, vật liệu cuộn dây, kích thước, nhóm vectơ, giá trị trở kháng và cách bố trí làm mát khác nhau đáng kể. Vì vậy, các thông số này cần được xác nhận chính xác cho model thay vì cho rằng tất cả các máy biến áp 1000kVA đều tương đương về mặt kỹ thuật.
Công nghệ máy biến áp loại khô đặc biệt hữu ích khi môi trường lắp đặt chú trọng đến hoạt động trong nhà, cân nhắc về hỏa hoạn, giảm yêu cầu cách nhiệt bằng chất lỏng hoặc bảo trì đơn giản.
IEC 60076-11 cũng đề cập đến các loại khí hậu, các cân nhắc về nhiệt và điện môi liên quan đến độ cao, quản lý vỏ bọc, hành vi cháy và phân loại địa chấn, minh họa lý do tại sao cần xem xét các điều kiện môi trường trong quá trình thông số kỹ thuật của máy biến áp.
Máy biến áp loại khô 11kV 1000kVA có thể được sử dụng ở bất cứ nơi nào hệ thống phân phối 11kV cần máy biến áp giảm áp công suất trung bình và yêu cầu lắp đặt tương thích với công nghệ loại khô.
Việc lựa chọn máy biến áp nên bắt đầu từ hệ thống điện hơn là danh mục sản phẩm. Danh sách kiểm tra sau đây có thể giúp ngăn ngừa các lỗ hổng trong thông số kỹ thuật:
Ngay cả một máy biến áp được thiết kế tốt cũng có thể hoạt động kém nếu môi trường lắp đặt không cung cấp đủ khoảng trống, thông gió, bảo vệ hoặc phối hợp điện.
Điều kiện lắp đặt không chỉ đơn thuần là các chi tiết cơ khí. IEC 60076-11 đặc biệt ghi nhận ảnh hưởng của độ cao và điều kiện môi trường đến hiệu suất nhiệt và điện môi của máy biến áp, do đó, các thông số này phải được công bố trong giai đoạn thông số kỹ thuật.
Máy biến áp loại khô thường tránh các công việc bảo trì liên quan đến dầu, nhưng chúng vẫn cần được kiểm tra định kỳ. Tần suất bảo trì phải được thiết lập theo hướng dẫn của nhà sản xuất, điều kiện vận hành, quy định của địa phương và mức độ quan trọng của việc lắp đặt.
| Khu vực kiểm tra | Những gì cần kiểm tra |
|---|---|
| cuộn dây | Có thể nhìn thấy ô nhiễm, hư hỏng, dấu xả bất thường hoặc hư hỏng. |
| Kết nối | Tình trạng đầu cuối, độ kín, dấu hiệu quá nhiệt và tình trạng cáp. |
| làm mát | Đường dẫn khí, thông gió, quạt ở những nơi được lắp và nhiệt độ bất thường. |
| Giám sát nhiệt độ | Chỉ số cảm biến, cảnh báo, hoạt động của bộ điều khiển và xu hướng lịch sử. |
| Môi trường | Bụi, hơi ẩm, không khí ăn mòn và thông gió trong phòng. |
Một trong những biện pháp bảo trì thiết thực nhất là giữ sạch bề mặt làm mát và đường thông gió. Bụi quá nhiều có thể làm giảm sự truyền nhiệt và có thể tạo ra các điều kiện cách nhiệt không mong muốn theo thời gian.
Máy biến áp loại khô và máy biến áp ngâm trong dầu đều có thể thực hiện nhiệm vụ phân phối trung áp, nhưng đặc điểm kết cấu và lắp đặt của chúng khác nhau.
| Nhân tố | Loại khô | Dầu ngâm |
|---|---|---|
| Phương tiện cách nhiệt | Hệ thống cách nhiệt bằng không khí và/hoặc chất rắn | Chất lỏng cách điện |
| Quản lý dầu | Không bắt buộc | Yêu cầu theo thiết kế và điều kiện vận hành |
| Lắp đặt trong nhà | Ứng dụng phổ biến | Phụ thuộc vào thiết kế địa phương và yêu cầu an toàn |
| Cân nhắc về hỏa hoạn | Không có tải cháy dầu máy biến áp | Yêu cầu xem xét loại chất lỏng và yêu cầu lắp đặt |
| Bảo trì điển hình | Kiểm tra, làm sạch, kết nối, làm mát và giám sát | Bao gồm các yêu cầu kiểm tra và bảo trì liên quan đến chất lỏng |
Công nghệ phù hợp phụ thuộc vào dự án hơn là vào một quy tắc chung. Tất cả hồ sơ tải trọng, không gian, điều kiện môi trường, yêu cầu về hỏa hoạn, vị trí lắp đặt, chi phí ban đầu, cân nhắc về vòng đời và các quy định của địa phương đều phải được đánh giá.
Đối với mua sắm quốc tế, thông tin kỹ thuật cũng quan trọng như giá niêm yết. Trước khi đặt hàng, người mua nên yêu cầu tài liệu rõ ràng về cấu hình máy biến áp chính xác.
Tài liệu kỹ thuật được công bố từ các nhà sản xuất máy biến áp có uy tín chứng minh rằng ngay cả các máy biến áp có cùng mức công suất 11kV và 1000kVA cũng có thể khác nhau về vật liệu cuộn dây, giá trị tổn thất, nhóm vectơ, trở kháng, hệ thống cách điện, kích thước và cấu hình làm mát.
Chiết Giang Usune Electric Co., Ltd.có thể được giới thiệu như một nhà cung cấp tiềm năng cho những khách hàng đang tìm kiếm giải pháp máy biến áp tùy chỉnh. Đối với báo giá dành riêng cho dự án, người mua phải cung cấp các thông số hệ thống điện, môi trường lắp đặt, tiêu chuẩn áp dụng, điểm đến giao hàng và mọi thông số kỹ thuật về phụ kiện hoặc vỏ bọc cần thiết.
Nó có thể phù hợp cho nhiều ứng dụng công nghiệp khi nguồn điện 11kV, điện áp thứ cấp, đặc tính tải, điều kiện lắp đặt, hệ thống bảo vệ và công suất yêu cầu phù hợp với dự án. Việc tính toán tải thực tế phải được hoàn thành trước khi lựa chọn.
Đối với hệ thống ba pha 11kV, dòng sơ cấp đầy tải theo lý thuyết là khoảng 52,5A. Thiết kế hệ thống thực tế cũng cần xem xét khả năng chịu đựng của máy biến áp, điều kiện vận hành, cài đặt bảo vệ và đặc điểm mạng.
Điện áp thứ cấp tùy theo từng dự án. Các cấu hình điện áp thấp phổ biến bao gồm 400V, 415V và 433V, nhưng các điện áp khác có thể được thiết kế tùy thuộc vào hệ thống điện.
Không nhất thiết phải như vậy. Nhiều máy biến áp loại khô hoạt động với hệ thống làm mát không khí tự nhiên. Làm mát bằng không khí cưỡng bức có thể được bổ sung khi thiết kế yêu cầu tăng công suất nhiệt hoặc các điều kiện vận hành cụ thể.
IEC 60076-11:2018 là tiêu chuẩn IEC chính đặc biệt đề cập đến máy biến áp nguồn loại khô trong phạm vi được xác định. Các yêu cầu bổ sung của quốc gia, khu vực, dự án, lắp đặt hoặc hiệu quả cũng có thể được áp dụng.
kVA đo công suất biểu kiến, trong khi kW đo công suất tác dụng. Mối quan hệ phụ thuộc vào hệ số công suất: kW = kVA × hệ số công suất. Do đó, máy biến áp 1000kVA không nên tự động được mô tả là nguồn điện 1000kW.
Nhiều nhà sản xuất có thể cấu hình các thông số như điện áp thứ cấp, nhóm vectơ, vật liệu cuộn dây, trở kháng, phạm vi điều chỉnh, vỏ bọc, bố trí làm mát, phụ kiện và hệ thống giám sát theo yêu cầu của dự án. Mọi tùy chỉnh phải được xác nhận theo tiêu chuẩn kỹ thuật hiện hành.
MỘTMáy biến áp loại khô 11kV 1000kVAkhông chỉ là sự kết hợp giữa số liệu điện áp và công suất. Hiệu suất thực sự của nó phụ thuộc vào sự tương tác của thiết kế điện, cách điện, quản lý nhiệt, kết cấu cuộn dây, tổn thất lõi, trở kháng, điều kiện môi trường, bảo vệ, lắp đặt và bảo trì.
Đối với các nhóm kỹ thuật và người quản lý mua hàng, cách tiếp cận đáng tin cậy nhất là bắt đầu với yêu cầu về điện hoàn chỉnh và sau đó yêu cầu đề xuất kỹ thuật chi tiết. So sánh tổn thất đảm bảo, mức cách điện, nhóm vectơ, trở kháng, mức tăng nhiệt độ, kích thước, thử nghiệm, phụ kiện và hỗ trợ dịch vụ có thể giúp đảm bảo rằng máy biến áp được chọn phù hợp với ứng dụng thực tế.
Chiết Giang Usune Electric Co., Ltd. có thể hỗ trợ khách hàng đánh giá các yêu cầu về máy biến áp khô loại trung thế và cấu hình dành riêng cho dự án. Nếu bạn đang có kế hoạch xây dựng một trạm biến áp mới, nâng cấp hệ thống điện công nghiệp hoặc đang tìm kiếm máy biến áp 11kV 1000kVA cho dự án thương mại hoặc cơ sở hạ tầng,liên hệ với chúng tôivới điện áp, công suất, tần số, điều kiện lắp đặt và yêu cầu kỹ thuật của bạn để thảo luận về giải pháp máy biến áp phù hợp.
