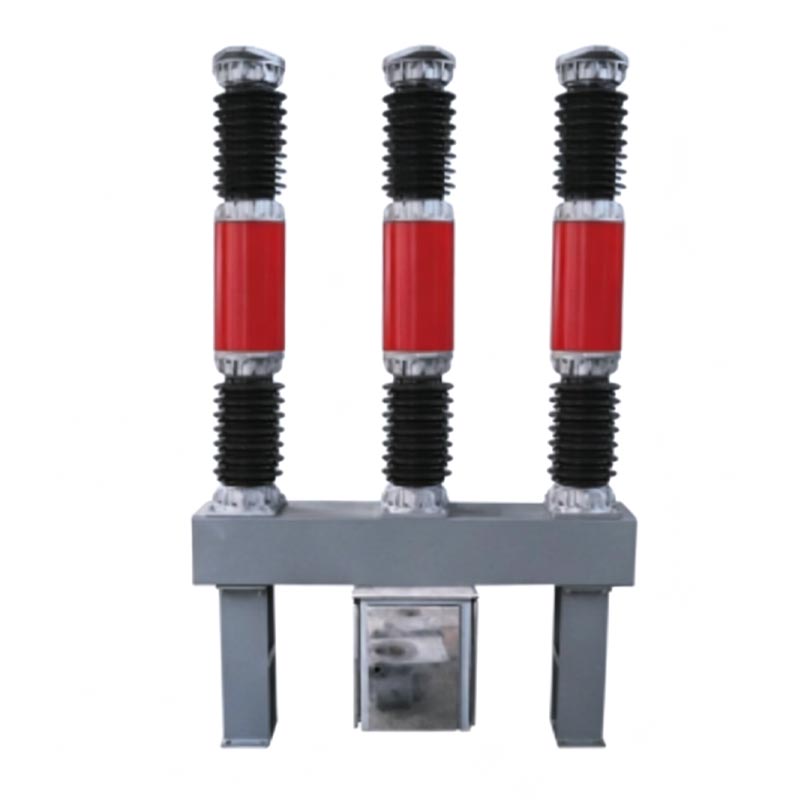

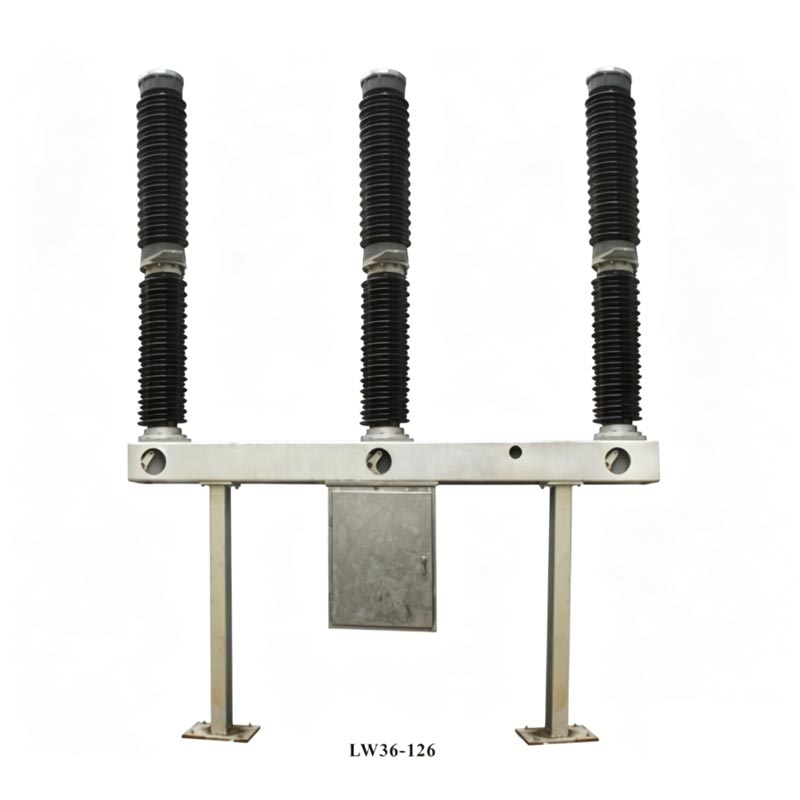

Công tắc LW36-126 dòng 110kV SF6 2000A 3150A của Công ty TNHH Điện lực Chiết Giang Usune là thiết bị chuyển mạch ngoài trời được phát triển độc lập thiết bị chuyển mạch điện áp cao. Nó tương thích với điện áp định mức 110kV (tối đa 126kV) và lưới điện xoay chiều 50Hz. Đó là chủ yếu được sử dụng để làm gián đoạn dòng điện định mức, dòng điện sự cố và chuyển mạch đường dây, đạt được sự kiểm soát và bảo vệ đáng tin cậy của hệ thống điện. Nó cũng có thể được sử dụng như một bộ ngắt mạch buộc.
| Tên thông số | Đặc điểm kỹ thuật |
| Điện áp định mức | 110kV (Tối đa 126kV) |
| Xếp hạng hiện tại | 2000A, 3150A |
| Tính thường xuyên | 50Hz |
| Nhiệt độ môi trường xung quanh | -30oC ~ +40oC |
| Độ cao | 3000m |
| Mức độ ô nhiễm | （Cấp IV |
| Phương tiện dập tắt hồ quang và cách điện | Khí SF6 |
| Cơ chế vận hành | Cơ chế vận hành lò xo kiểu mới |
1. Công nghệ chữa cháy hồ quang tiên tiến: Công tắc 110kV SF6 2000A 3150A áp dụng công nghệ dập hồ quang hàng đầu quốc tế
Nguyên lý dập hồ quang tự cấp nguồn, mang lại hiệu suất dập hồ quang tuyệt vời, thời gian hồ quang ngắn và
mất liên lạc thấp.
2. Tuổi thọ dài: Chu kỳ phá vỡ định mức đạt 20 lần, với chu kỳ bảo trì lên tới 10 năm trong điều kiện bình thường
điều kiện vận hành, giảm đáng kể chi phí vận hành và bảo trì.
3. Độ ồn thấp và đáng tin cậy: Cơ cấu lò xo được tối ưu hóa, công suất vận hành thấp, hoạt động ổn định và độ ồn thấp,
phù hợp với môi trường dân cư và đô thị.
4. Khả năng thích ứng môi trường mạnh mẽ: Công tắc 110kV SF6 2000A và 3150A thể hiện hiệu suất ổn định trong
môi trường nhiệt độ thấp, độ cao và ô nhiễm nặng, thể hiện khả năng chống ô nhiễm vượt trội
và ăn mòn.
5. Dễ dàng lắp đặt và bảo trì: Cấu trúc nhỏ gọn và thiết kế nhẹ giúp lắp đặt thuận tiện
và vận hành, yêu cầu bảo trì hàng ngày tối thiểu.
6. Hiệu quả chi phí cao: Hiệu suất tuyệt vời với mức giá hợp lý, có thể so sánh với các nhãn hiệu nhập khẩu, hiệu quả
giảm vốn đầu tư dự án.

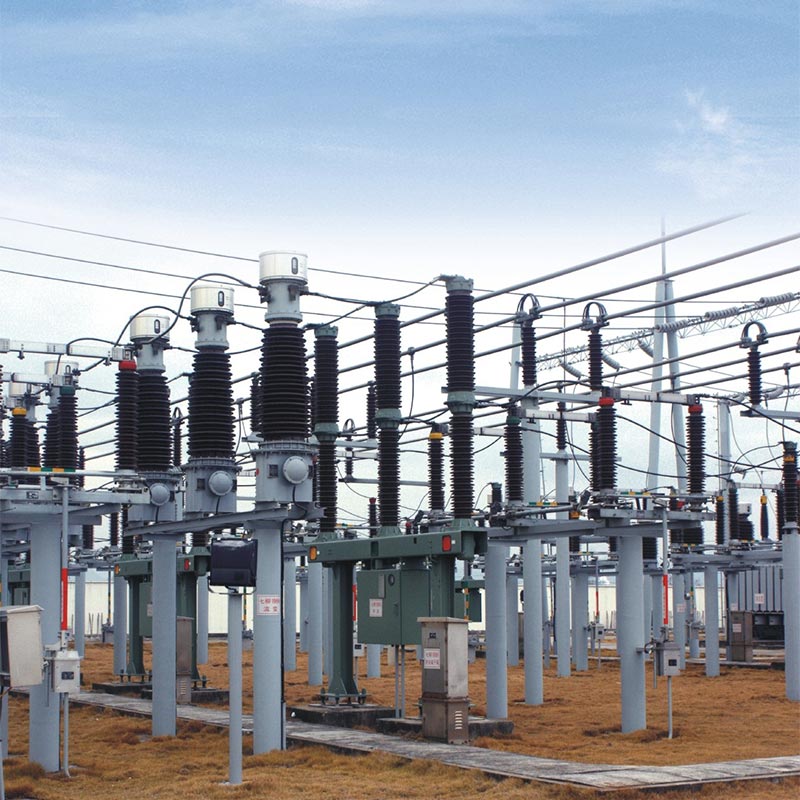

Vào năm 2023, thiết bị chuyển mạch Usune LW36-126 loại 110kV SF6 (3150A) đã được áp dụng cho trạm biến áp trung tâm 220kV ở tỉnh Cam Túc, cung cấp điện cho các khu đô thị, khu công nghiệp xung quanh và các nhà máy điện năng lượng mới. Trong 18 tháng kể từ hoạt động của nó: đã ngắt thành công 7 sự cố ngắn mạch với hoạt động chính xác và không xảy ra sự cố; cái Áp suất SF6 ổn định, không phát hiện rò rỉ trong các lần kiểm tra hàng quý; sự tăng nhiệt độ trong quá trình hoạt động đầy tải đạt tiêu chuẩn, đáp ứng yêu cầu làm việc với dòng điện cao.
Năm 2024, một trang trại gió ngoài khơi 200MW ở tỉnh Giang Tô đã chọn thiết bị đóng cắt Usune 110kV SF6 (2000A). Đối mặt môi trường có lượng muối phun cao, độ ẩm cao, thường xuyên có bão nên thiết bị hoạt động ổn định và đã chứng minh khả năng chống ăn mòn và ô nhiễm tuyệt vời. Nó đáng tin cậy cho phép lưới điện thường xuyên chuyển mạch kết nối/ngắt kết nối của tuabin gió. So với thiết bị nhập khẩu, chi phí dự án đã giảm đi khoảng 25% và chi phí vận hành và bảo trì là 40%.
| Mục | Đơn vị | Thông số | |
| Điện áp định mức | kV | 72.5 | 126 |
| Đánh giá hiện tại | A | 1250/2500/3150 | 1250/2500/3150 |
| Tần số định mức | Hz | 50 | 50 |
| Dòng điện rơi ngắn mạch định mức | kA | 31,5/40 | 31,5/40 |
| Định mức ngắt mạch ngắn mạch và dòng điện đóng (đỉnh) | kA | 80/100 | 80/100 |
| Dòng điện chịu được thời gian ngắn định mức | kA | 31,5/40 | 31,5/40 |
| Điện áp chịu đựng định mức có giá trị đỉnh | kA | 80 | 80/100 |
| Điện áp chịu được tần số công suất định mức (1 phút) | kV | Đến trái đất: 160 Khoảng cách gãy xương: 202 | Đến trái đất: 230 Khoảng cách gãy xương: 230 + 73 |
| Điện áp chịu xung sét định mức (1 phút) | kV | Đến trái đất: 350 Khoảng cách gãy xương: 410 | Đến trái đất: 550 Khoảng cách gãy xương: 550+103 |
| Thời gian chờ ngắn mạch định mức | s | 4 | 4 |
| Dòng điện kéo ra định mức | kA | 8 | 10 |
| Dòng điện ngắt khoảng cách gần | kA | 90%Ik,75%Ik | 90%Ik,75%Ik |
| Dòng điện bật tắt sạc định mức | A | 10 | 31.5 |
| Trình tự vận hành định mức | 0-0,3s-C0-180s-CO | 0-0,3s-C0-180s-CO | |
| Áp suất khí SF6 (áp suất bảng 20oC) | MPa | 0.5 | 0.6 |
| Tuổi thọ cơ khí | lần | 6000-10000 | 6000-10000 |
Trong điều kiện hoạt động bình thường, chu kỳ bảo trì là 10 năm. Các hạng mục kiểm tra cốt lõi bao gồm áp suất SF6 và độ tinh khiết, đặc tính vận hành cơ học, hiệu suất cách nhiệt và ốc vít. Usune cung cấp cuộc sống hỗ trợ kỹ thuật và hướng dẫn bảo trì.
Mô hình tiêu chuẩn phù hợp với độ cao 3000m và nhiệt độ ≥-30oC. Đối với độ cao cao hơn hoặc thấp hơn nhiệt độ, Usune cung cấp các giải pháp tùy chỉnh, đảm bảo hoạt động ổn định bằng cách tối ưu hóa áp suất không khí, sử dụng vật liệu chịu nhiệt độ thấp và tăng cường cách nhiệt.
Là một nhà máy sản xuất chuyên nghiệp, Usune thực hiện kiểm soát chất lượng nghiêm ngặt, bao gồm kiểm tra nguyên liệu thô, thử nghiệm bán thành phẩm và thử nghiệm đầy tải trước khi giao hàng. Hệ thống quản lý sản xuất toàn diện đảm bảo giao hàng đúng thời gian và mỗi sản phẩm đều được trang bị báo cáo thử nghiệm và chứng chỉ chất lượng.
1. Lưới điện đô thị và nông thôn: Bảo vệ đường dây và máy biến áp 110kV.
2. Lĩnh vực năng lượng mới: Năng lượng gió, quang điện, trạm tăng áp thủy điện.
3. Doanh nghiệp công nghiệp, khai khoáng: Các đơn vị tiêu thụ điện năng lớn như dầu khí, hóa chất, luyện kim
các ngành công nghiệp.
4. Cơ sở hạ tầng: Hệ thống cung cấp điện cho đường sắt, tàu điện ngầm, sân bay và trung tâm dữ liệu.
Công tắc Usune 110kV SF6 2000a 3150a tích hợp công nghệ tiên tiến, chất lượng đáng tin cậy và hiệu suất cao hiệu quả chi phí. Dựa vào sức mạnh kỹ thuật mạnh mẽ và hệ thống dịch vụ toàn diện, nó cung cấp sự an toàn và thiết bị điện ổn định cho khách hàng trên toàn thế giới.
