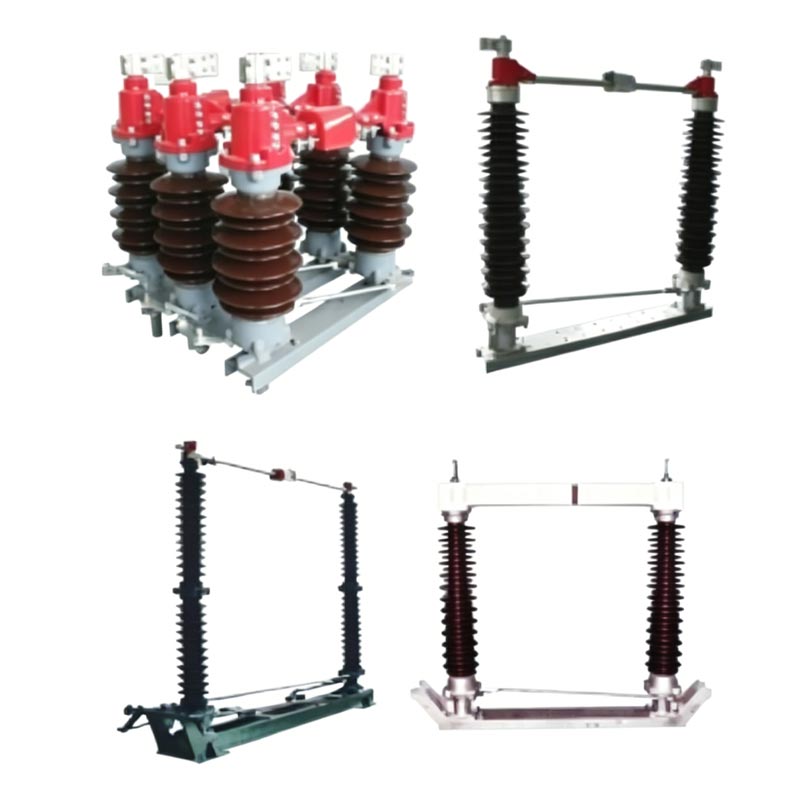

Công tắc cách ly ngoài trời có động cơ là sản phẩm cốt lõi của Usune, được thiết kế dành riêng cho điều hòa ngoài trời mạch có tần số định mức 50Hz và điện áp định mức 35kV~170kV. Nó là một thiết bị quan trọng cho đảm bảo hệ thống điện vận hành an toàn và ổn định và cũng có thể đóng vai trò là đơn vị cơ bản cho chuỗi hoạt động này. sản phẩm phái sinh. Sản phẩm được sản xuất theo tiêu chuẩn nghiêm ngặt IEC 62271-102 “AC cao áp công tắc ngắt kết nối và công tắc nối đất" và IEC 60694 "Điều kiện kỹ thuật chung đối với thiết bị đóng cắt cao áp và thiết bị điều khiển", đảm bảo chuyên môn chuyên nghiệp và độ tin cậy của sản phẩm.
Với cấu trúc chuyển mạch quay ngang, công tắc này tự hào có mức độ cách điện cao, ô nhiễm mạnh sức đề kháng, hiệu suất cơ học ổn định, lắp đặt và bảo trì thuận tiện. Nó hỗ trợ cả thủ công và hoạt động bằng điện và có thể được cấu hình bằng công tắc nối đất khi cần thiết. Nó có khả năng thích ứng với ngoài trời khắc nghiệt môi trường như độ cao, nhiệt độ thấp và ô nhiễm nặng. Là một nhà cung cấp đáng tin cậy, Usune nghiêm túc tuân thủ các tiêu chuẩn quốc tế và kiểm soát chặt chẽ chất lượng sản phẩm để cung cấp cho khách hàng chất lượng cao, công tắc ngắt kết nối an toàn và bền bỉ.
Công tắc cách ly cơ giới bằng tay ngoài trời được sử dụng rộng rãi trong các hệ thống phân phối và truyền tải điện ngoài trời trong lưới điện, doanh nghiệp công nghiệp và khai thác mỏ, xây dựng đô thị và sản xuất năng lượng mới. Đó là thích hợp cho các ứng dụng yêu cầu cách ly nguồn điện thường xuyên và bảo trì an toàn và đặc biệt phù hợp cho môi trường ngoài trời khắc nghiệt, đảm bảo hiệu quả tính liên tục và an toàn của nguồn điện.
Sản phẩm tự hào có hiệu suất kỹ thuật tuyệt vời và bao gồm nhiều thông số kỹ thuật. Các thông số cốt lõi của nó là
như sau:
- Điện áp định mức: 35kV~170kV
- Dòng điện định mức: 630A~2500A
- Dòng điện chịu được trong thời gian ngắn định mức: 20kA/s~50kA/s
- Dòng điện chịu được đỉnh định mức: 50kA~125kA
- Điện trở mạch chính: ≤125μΩ (thay đổi tùy theo model)
- Điện áp chịu được tần số 1 phút: 80kV~200kV
- Điện áp chịu xung sét: 115kV~860kV (thay đổi tùy theo model và công tắc nối đất)
- Cơ chế vận hành: Manual (CS11, CS17D, CS14G series) hoặc Electric (loại CJ2)

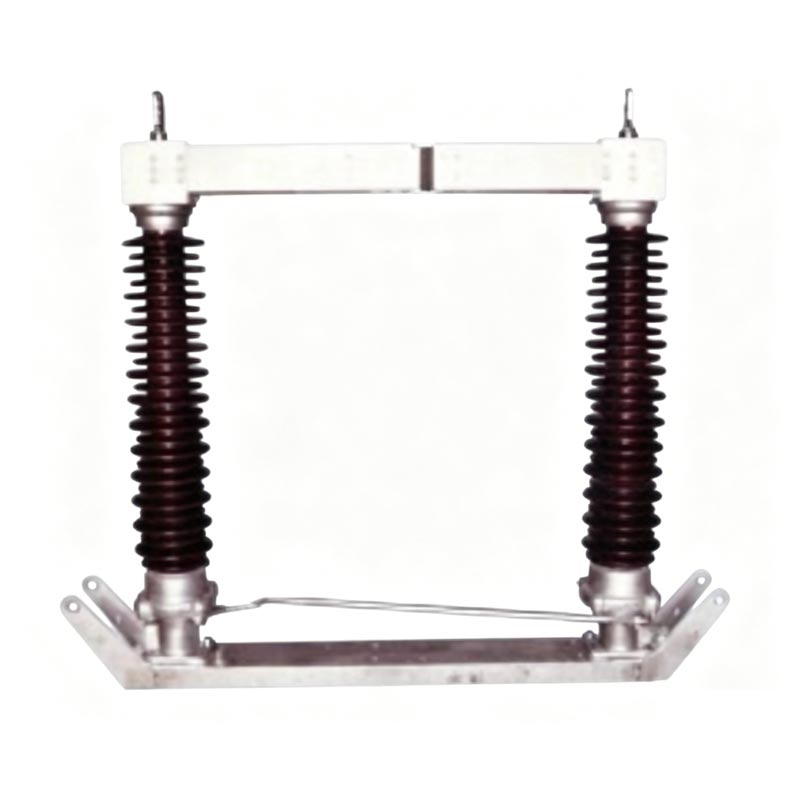

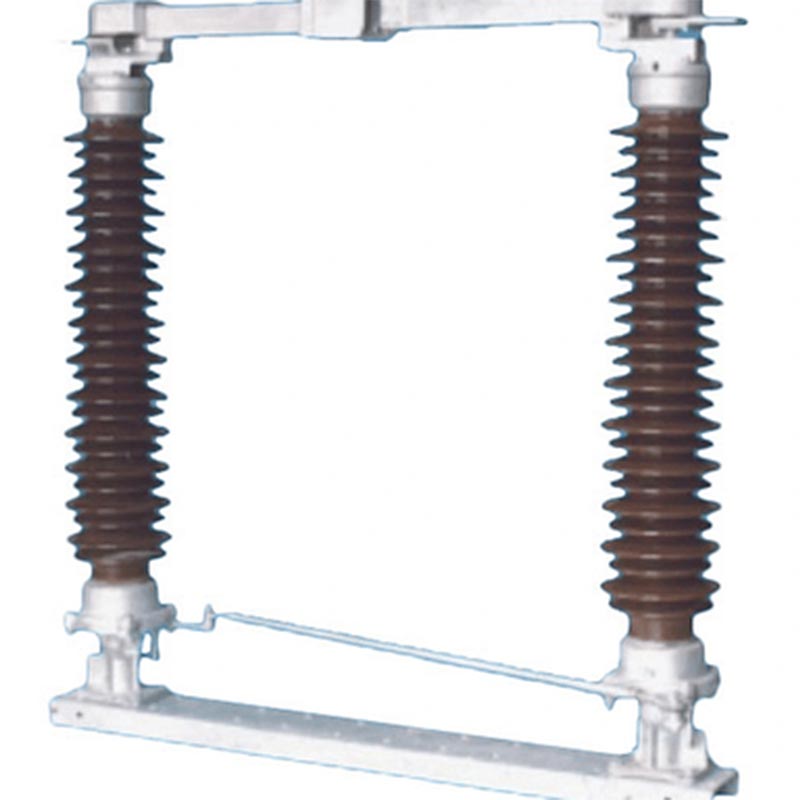

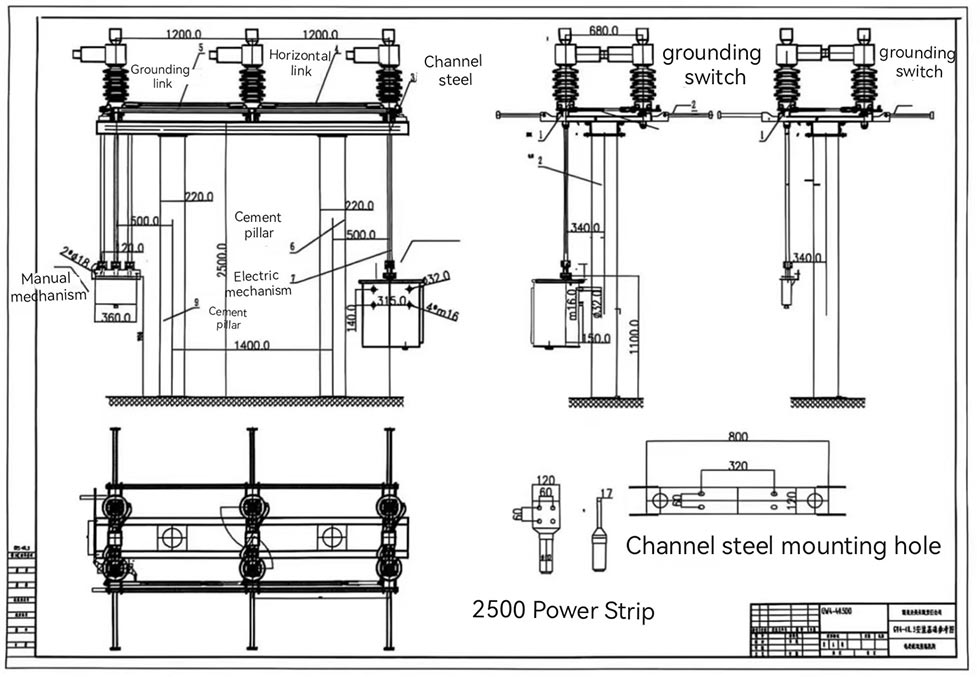

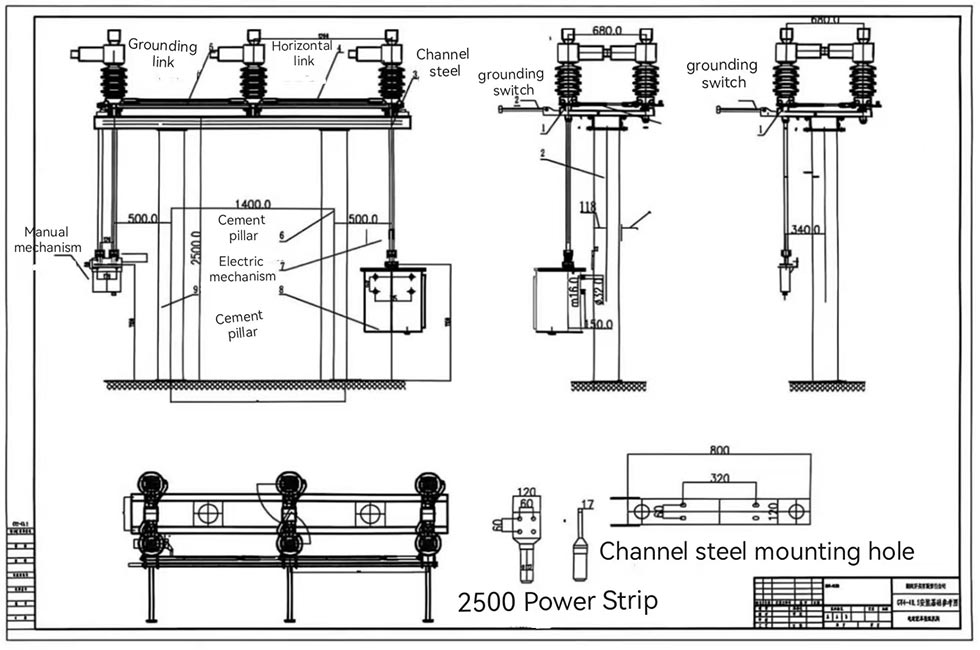

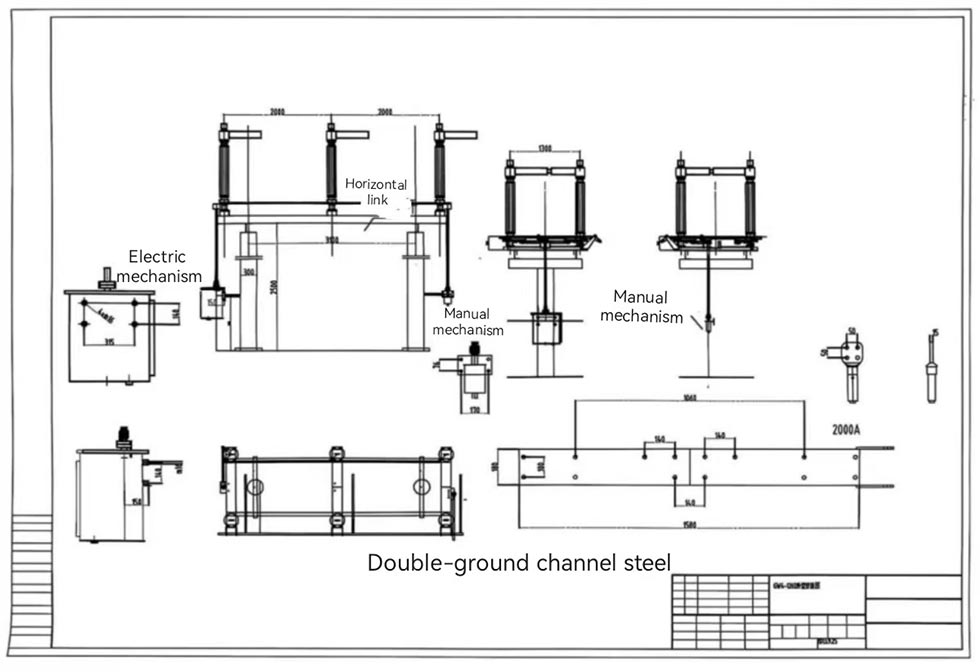

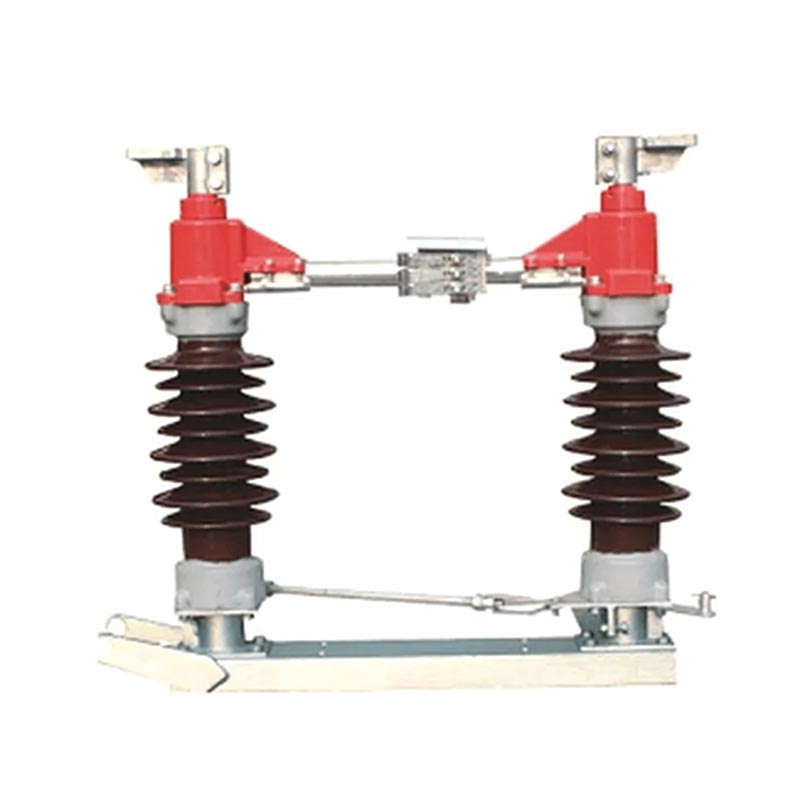

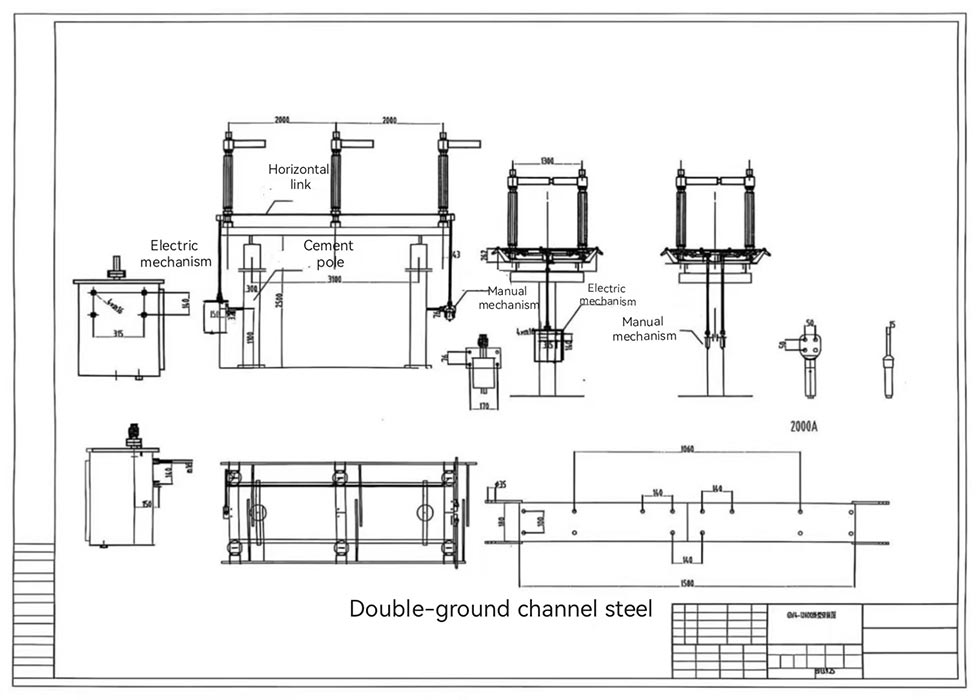

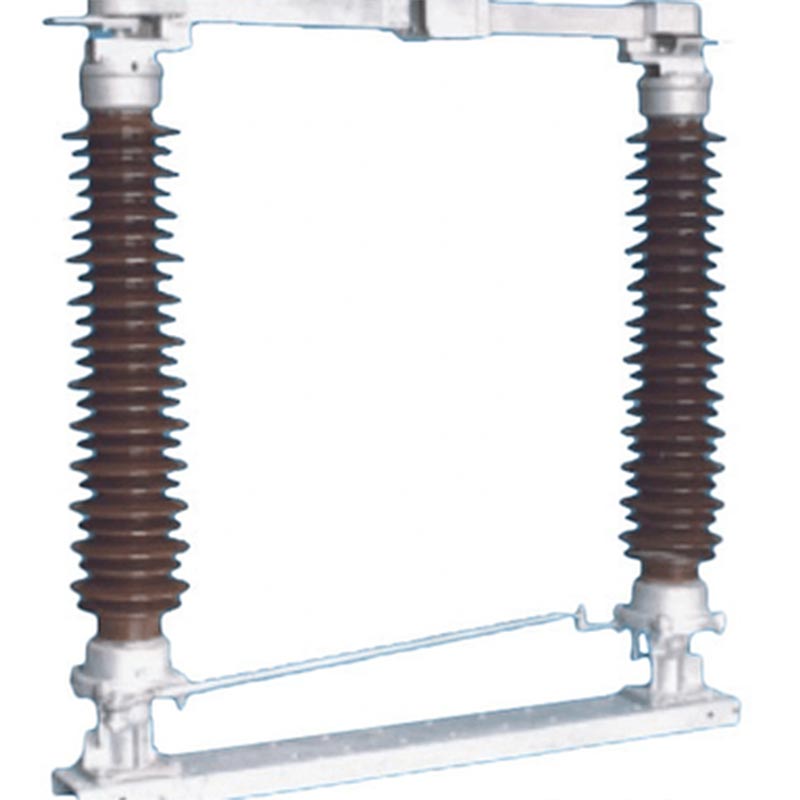

Công tắc cách ly ngoài trời có động cơ sử dụng cấu trúc bắt tay hai trụ. Mỗi giai đoạn bao gồm một cơ sở, bài cách điện, thiết bị đầu cuối đi, và địa chỉ liên lạc. Hai tấm cách điện trụ được lắp song song với nhau trên ghế chịu lực ở hai đầu đế và vuông góc với đế. Phần dẫn điện chính quay khoảng 90° với các tấm cách điện. Tiếp điểm ở giữa có cấu trúc xoay tự làm sạch, giúp loại bỏ bụi và bụi bẩn khỏi tiếp điểm trong quá trình đóng mở, đảm bảo tiếp xúc đáng tin cậy. Các bộ phận quay thông qua một kín, thiết kế không cần bảo trì và các bộ phận truyền động sử dụng chân thép không gỉ và molypden ống lót nylon chứa disulfide, có khả năng chống ăn mòn và không rỉ sét.
Các ngón tay tiếp xúc sử dụng loại vật liệu mới có độ bền cao, độ dẫn điện cao và độ đàn hồi cao. Họ dựa vào độ đàn hồi riêng của chúng để kẹp các tiếp điểm, tránh hỏng tiếp điểm do ăn mòn lò xo và ủ nhiệt. Cấu trúc thành phần dẫn điện này đã nhận được bằng sáng chế mô hình tiện ích quốc gia.
Thích ứng với độ cao 2000m, nhiệt độ môi trường -40oC đến +40oC, tốc độ gió 34m/s và cường độ địa chấn 8 độ. Khoảng cách đường rò đáp ứng các yêu cầu Loại III hoặc IV của GB/T5582. Khả năng chống ô nhiễm mạnh mẽ và đóng băng (độ dày băng 10mm).
Hỗ trợ cả vận hành bằng tay và bằng điện, có thể lựa chọn khi cần thiết. Cơ chế thủ công dễ vận hành, đồng thời cơ cấu điện (loại CJ2) được dẫn động bởi động cơ AC thông qua hộp số giảm tốc, mang lại hiệu quả cao và hiệu quả tiết kiệm lao động.
Khi được trang bị công tắc nối đất, mạch dẫn chính và công tắc nối đất được đảm bảo chắc chắn khóa liên động, đảm bảo dao nối đất không thể đóng khi đóng mạch chính và ngược lại, ngăn ngừa hoạt động ngẫu nhiên.
Các thanh kết nối pha và pha dọc sử dụng cấu trúc kẹp, loại bỏ sự cần thiết của các chân và hàn, mang lại hiệu quả lắp đặt cao. Các bộ phận quay không cần bảo trì, đơn giản hóa quy trình kiểm tra và bảo trì, giảm chi phí vận hành lâu dài.

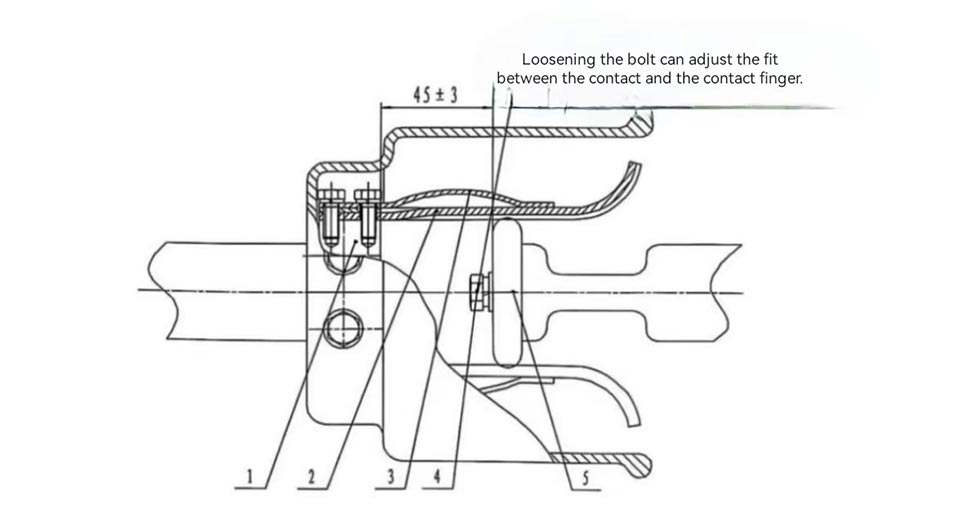

1. Đế chạm ngón tay
2. Chạm ngón tay
3. Tấm khóa từ
4. Bu lông
5. Liên hệ
Hình 2 Sơ đồ các điểm tiếp xúc điện chiếm ưu thế

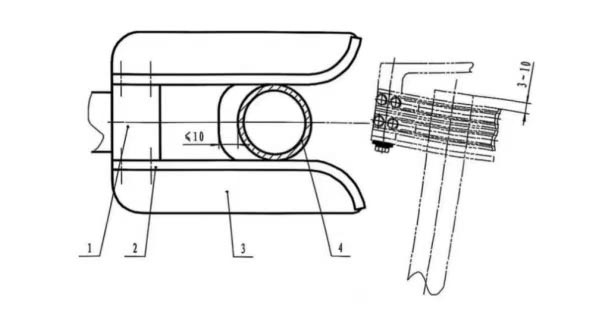

1. Đầu tiếp xúc tĩnh dao đất
2. Ngón tay liên lạc
3. Tấm định vị
4. Ống dao mài
Hình 3 Sơ đồ vị trí của ống nối đất và tấm định vị

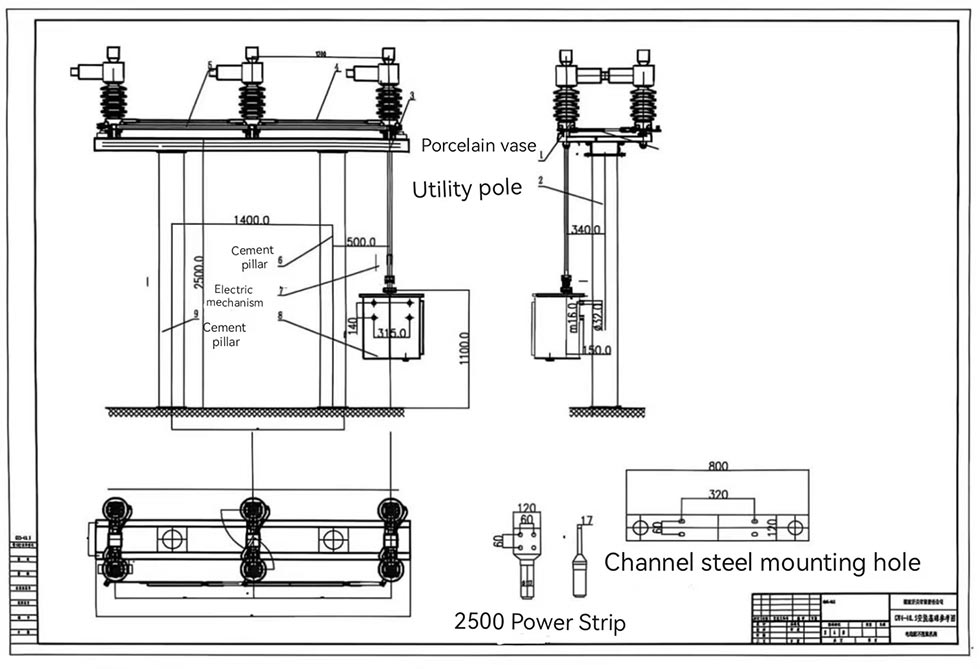

Hình 4 Sơ đồ nâng
Nghiên cứu điển hình: Dự án lưới điện cao độ ở miền Tây Trung Quốc
Một công ty lưới điện ở miền Tây Trung Quốc đang thực hiện dự án nâng cấp đường dây truyền tải 110kV. Tọa lạc tại một ở độ cao 1800m, dự án có nhiệt độ trung bình hàng năm từ -15oC đến 25oC, gió mạnh thường xuyên và tuyết rơi dày vào mùa đông. Dự án đã lựa chọn công tắc ngắt Usune GW4(A)-126(D)(W)/1250 (trang bị CJ2 cơ cấu vận hành điện và công tắc nối đất). Trong ba năm qua, sản phẩm đã chứng tỏ khả năng thích ứng môi trường tuyệt vời, không làm hỏng chất cách điện hoặc tiếp xúc quá nóng. Mở và đóng vận hành trơn tru và vẫn có thể hoạt động bình thường ngay cả khi có băng tích tụ 8mm vào mùa đông, đảm bảo lưới điện vận hành ổn định. Với tư cách là nhà sản xuất, Usune cung cấp hướng dẫn cài đặt tại chỗ và thường xuyên dịch vụ bảo trì cho dự án, nhận được sự đánh giá cao từ khách hàng.
A1: Lý do chính khiến mô-men xoắn vận hành bằng tay tăng lên là do dầu bôi trơn trong các bộ phận quay của Hệ thống truyền động bị khô, bẩn hoặc các chốt trục bị rỉ sét dẫn đến tăng khả năng truyền động sức đề kháng. Giải pháp: Đầu tiên, dừng hoạt động. Sau khi xác nhận công tắc cách ly ở vị trí mở và đường dây điện cao thế được nối đất, tháo rời các bộ phận quay, làm sạch bụi bẩn và rỉ sét tích tụ và áp dụng một lượng chất bôi trơn thích hợp. Nếu sự cố vẫn tiếp diễn, hãy liên hệ với nhóm dịch vụ sau bán hàng của Usune để biết sửa chữa chuyên nghiệp. Nhà máy Usune có nhân viên sửa chữa chuyên nghiệp và phụ tùng thay thế để hỗ trợ kịp thời.
A2: Nó có thể được sử dụng ở những khu vực bị ăn mòn hóa học từ nhẹ đến trung bình. Các biện pháp phòng ngừa chính: 1. Thông báo cho nhà cung cấp mức độ ăn mòn của môi trường khi đặt hàng. Usune sẽ tùy chỉnh xử lý chống ăn mòn (chẳng hạn như nhúng nóng mạ các cấu kiện thép gia cường và lựa chọn chất cách điện chống ăn mòn đặc biệt); 2. Thường xuyên vệ sinh bề mặt của chất cách điện và bộ phận dẫn điện để loại bỏ các chất ăn mòn; 3. Rút ngắn thời gian kiểm tra định kỳ chu trình, tập trung kiểm tra tình trạng bề mặt tiếp xúc, chất cách điện và thay thế kịp thời các bộ phận bị hư hỏng. cho những khu vực bị ăn mòn hóa học nghiêm trọng, hãy tham khảo bộ phận kỹ thuật của Usune để có giải pháp tùy chỉnh.
Mỗi Công tắc cách ly ngoài trời Usune có động cơ đều được trang bị các phụ kiện lắp đặt hoàn chỉnh và cơ chế vận hành do khách hàng yêu cầu, kèm theo giấy chứng nhận sản phẩm, hướng dẫn lắp đặt và vận hành, và danh sách phụ kiện. Là nhà cung cấp có nguồn gốc từ Trung Quốc, Usune có hệ thống sản xuất và hậu mãi toàn diện: nhà máy có quy trình kiểm tra chất lượng nghiêm ngặt để đảm bảo rằng mọi sản phẩm đều đủ tiêu chuẩn trước khi rời khỏi nhà máy; nhóm dịch vụ sau bán hàng cung cấp hướng dẫn cài đặt tại chỗ, gỡ lỗi, bảo trì và các dịch vụ khác dịch vụ, đáp ứng nhu cầu của khách hàng 24 giờ một ngày và cam kết cung cấp các sản phẩm chất lượng cao và phục vụ chu đáo cho khách hàng trong và ngoài nước, xây dựng mối quan hệ hợp tác lâu dài và ổn định.
