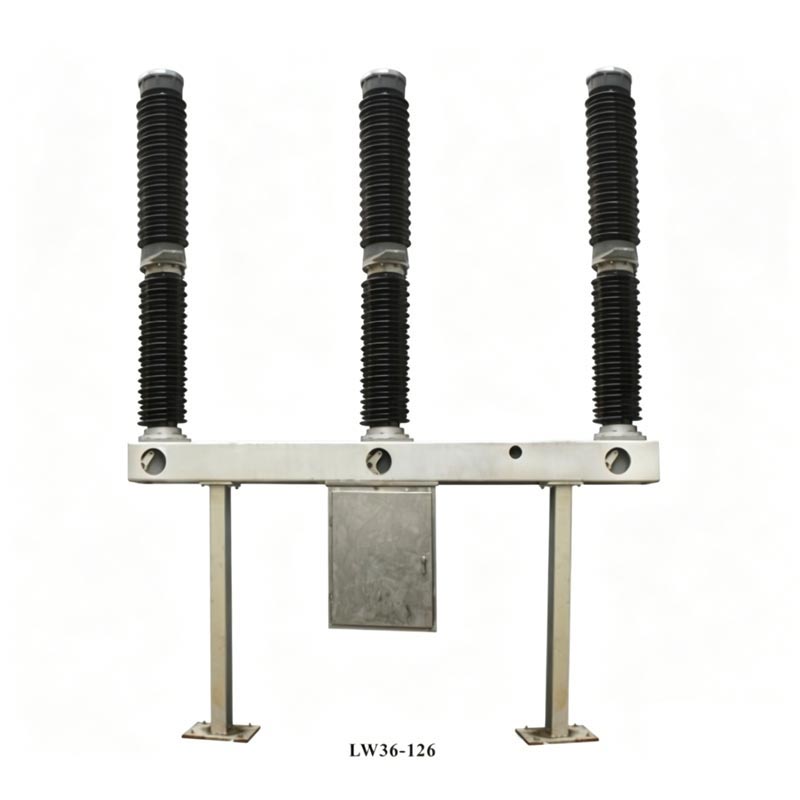

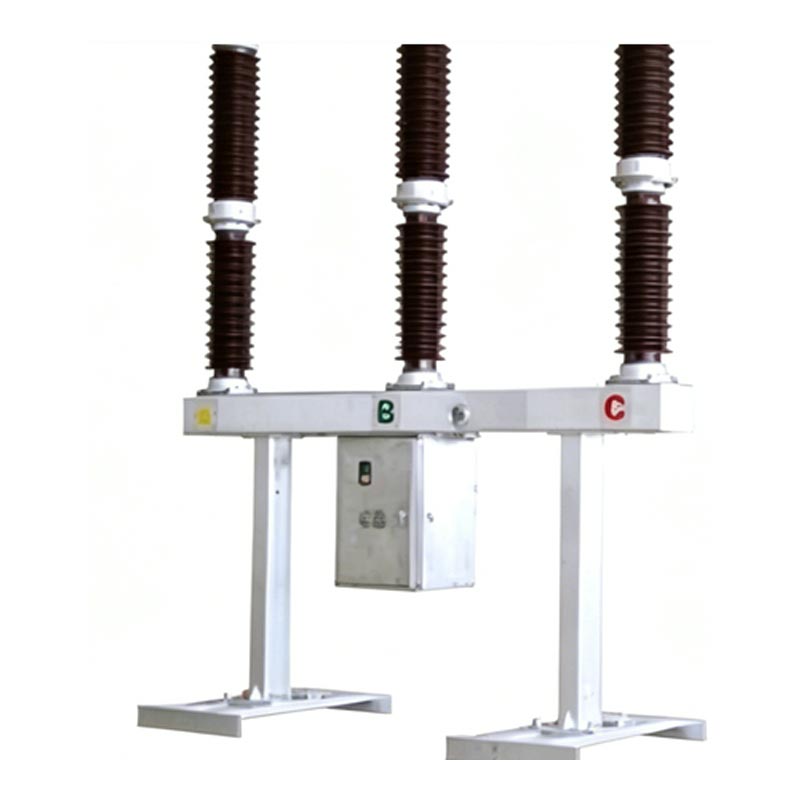

Bộ ngắt mạch Usune LW36-110 Sulphur Hexafluoride 126kV là thiết bị cốt lõi để điều khiển và bảo vệ Hệ thống truyền tải và biến đổi 110kV và cũng có thể được sử dụng làm thiết bị ngắt mạch và chuyển mạch nhóm. Sản phẩm sử dụng cấu trúc dập hồ quang tự cấp năng lượng tích hợp, với mỗi pha là một giá đỡ duy nhất, đơn vị ngắt đơn. Cả ba pha được lắp đặt trên cùng một khung, đạt được liên kết cơ học thông qua lò xo cơ chế vận hành. Mặt trên của sản phẩm có ống lót bằng sứ buồng dập hồ quang, phần giữa chứa ống lót và khung bằng sứ hỗ trợ, đồng thời hộp cơ khí chứa các bộ phận điều khiển điện được treo bên dưới khung, dẫn đến cấu trúc nhỏ gọn và vận hành thuận tiện.
Tuân thủ các tiêu chuẩn Trung Quốc GB1984-2003 "Bộ ngắt mạch điện áp cao AC" và IEC62271-100:2001 "Điện áp cao Thiết bị đóng cắt và điều khiển—Phần 100: Bộ ngắt mạch điện áp cao" và đã vượt qua quá trình kiểm tra nghiêm ngặt tại nhà máy và chứng nhận để đảm bảo sự tuân thủ và độ tin cậy của sản phẩm.
Sử dụng nguyên lý dập tắt hồ quang "giãn nở nhiệt + thổi hỗ trợ", dẫn đến hồ quang ngắn thời gian dập tắt, tuổi thọ điện cao và độ ồn khi vận hành thấp; sử dụng khí SF6 có khả năng cách nhiệt và hồ quang tuyệt vời đặc tính chữa cháy làm môi trường, loại bỏ nguy cơ cháy nổ, làm cho nó phù hợp với khu vực đông dân cư.
Cơ cấu vận hành bằng lò xo có tuổi thọ cơ học lên tới 6000 chu kỳ, tỷ lệ rò rỉ khí SF6 hàng năm ≤0,5%, và điện trở mạch chính ≤80μΩ. Hoàn thành các thông số kỹ thuật và dữ liệu thử nghiệm xác minh độ ổn định của sản phẩm.
Có khả năng thích ứng rộng rãi với môi trường ngoài trời khắc nghiệt, với phạm vi nhiệt độ môi trường từ -30oC đến +40oC và độ cao từ 3000 mét. Khả năng chống gió, băng và động đất mạnh mẽ, đáp ứng nhu cầu của các kịch bản dự án điện khác nhau.
Công tắc ngắt mạch Sulphur Hexafluoride 126kV tự hào có hiệu suất điện tuyệt vời, với các thông số cốt lõi đáp ứng tiêu chuẩn cao của thiết bị điện 126kV, đảm bảo vận hành ổn định trong các hệ thống điện phức tạp. lõi chính các thông số như sau:
| Mục | Đơn vị | Thông số kỹ thuật |
| Điện áp định mức | kV | 110 |
| Xếp hạng hiện tại | A | 3150 |
| Dòng điện cắt ngắn mạch định mức | kA | 40 |
| Áp suất khí SF6 định mức (20oC) | MPa | 0.5 |
| Giờ đóng cửa | bệnh đa xơ cứng | 145 |
| Giờ mở cửa | bệnh đa xơ cứng | 60 |
| Cuộc sống cơ khí | lần | 6000 |
Công tắc ngắt mạch Sulphur Hexafluoride 126kV bao gồm ba pha, mỗi pha được trang bị một bộ ngắt mạch tự cấp điện buồng dập hồ quang, thiết bị đỡ cách nhiệt, chất hấp phụ và kết cấu chống rò rỉ. Công dụng niêm phong tĩnh Vòng chữ O và chất bịt kín, trong khi đệm kín động sử dụng đệm kín nén bằng lò xo, đảm bảo độ kín khí tuyệt vời. các bộ phận truyền động kết nối bộ ngắt mạch đơn cực và cơ cấu vận hành, truyền tải hiệu quả lực lượng điều hành; Cơ cấu vận hành lò xo có hộp cơ cấu tích hợp, cung cấp năng lượng bằng tay, điện chức năng lưu trữ và đóng lại, mang lại khả năng vận hành linh hoạt và đáng tin cậy.
1. Trạng thái đóng: Dòng điện của hệ thống tạo thành một mạch điện thông qua các cực, tiếp điểm cố định, tiếp điểm chuyển động, xi lanh,
và các tiếp điểm trung gian, đảm bảo truyền tải điện năng bình thường.
2. Thao tác ngắt: Dưới tác động của cơ cấu vận hành, tiếp điểm chuyển động di chuyển xuống dưới, tạo ra lực
hồ quang điện khi các tiếp điểm chuyển động và cố định tách rời nhau; khí SF6 bị nén trong xi lanh thổi hồ quang
qua vòi phun và hồ quang bị dập tắt khi dòng điện vượt qua điểm 0.
3. Hệ thống khí SF6: Được trang bị bộ đo mật độ SF6 tích hợp và bộ điều khiển có bù nhiệt độ, nó
có thể theo dõi áp suất khí trong thời gian thực. Khi áp suất quá thấp, cảnh báo sẽ được kích hoạt và cơ chế hoạt động
khóa để tránh hư hỏng cơ học.

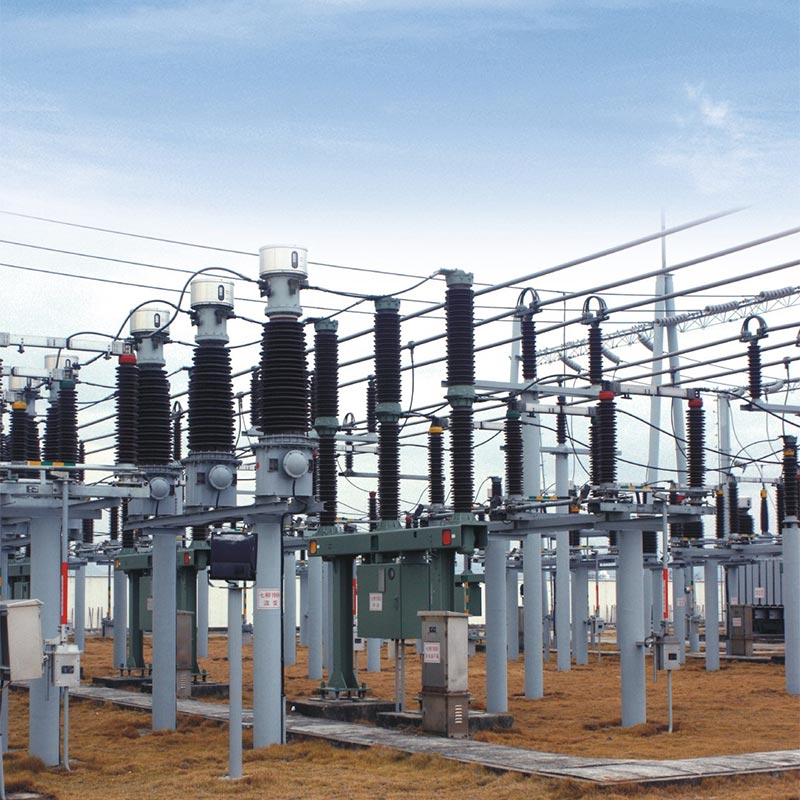

Năm 2024, Cầu dao Usune LW36-110 Sulphur Hexafluoride Circuit Breaker 126kV đã được áp dụng thành công cho khóa 110kV dự án truyền tải và chuyển đổi ở miền bắc Trung Quốc. Dự án này nhằm giải quyết vấn đề thiếu năng lực cung cấp điện ở khu vực nông thôn và ngoại thành. Địa điểm dự án có chênh lệch nhiệt độ lớn (-25oC đến +38oC) và bão cát thường xuyên, đặt ra yêu cầu cực kỳ cao về khả năng thích ứng với môi trường và độ tin cậy của các thiết bị điện.
Là nhà cung cấp được chỉ định cho dự án này, Usune đã cung cấp 28 bộ ngắt mạch LW36-110. Nhà máy gửi đi kỹ thuật viên chuyên nghiệp để cung cấp hướng dẫn tại chỗ để cài đặt, vận hành và vận hành thử. Sau tám tháng hoạt động ổn định, sản phẩm không hề xảy ra hư hỏng gì, với tỷ lệ rò rỉ khí SF6 thấp hơn nhiều so với mức yêu cầu tiêu chuẩn (thử nghiệm thực tế ≤0,3%), tốc độ phản hồi đóng mở đáp ứng đầy đủ thiết kế dự án tiêu chuẩn. Sau khi dự án đi vào hoạt động đã cải thiện hiệu quả sự ổn định của lưới điện địa phương, giảm thiểu tình trạng mất điện do lỗi thiết bị và nhận được sự ghi nhận cao từ chủ dự án và địa phương bộ phận điện lực, xác minh đầy đủ khả năng thích ứng môi trường tuyệt vời và hiệu suất hoạt động đáng tin cậy của Máy cắt Usune 126kV SF6 trong điều kiện làm việc thực tế.
Trả lời 1: Tuổi thọ cơ học của sản phẩm là 6000 chu kỳ và thời gian hoạt động liên tục được khuyến nghị là 12 năm. Chìa khóa điểm bảo trì: Kiểm tra định kỳ hàng tuần (tính toàn vẹn của chất cách điện, áp suất khí SF6, v.v.); bảo trì hàng năm 3 năm một lần (làm sạch chất cách điện, đo điện trở mạch chính, v.v.); khi sản phẩm đạt tới điều kiện bảo trì (ví dụ: 20 lần ngắt mạch hết công suất), các tiếp điểm hồ quang, chất hấp phụ và vòng đệm cần phải được thay thế. Nhà sản xuất sẽ cử nhân viên chuyên nghiệp đến hướng dẫn bảo trì tại chỗ.
Đ2: Có. Sản phẩm này được thiết kế đặc biệt cho môi trường ngoài trời khắc nghiệt, có khả năng thích ứng mạnh mẽ với nhiệt độ cao độ cao và nhiệt độ thấp. Nó phù hợp với độ cao lên tới 3000 mét và có thể chịu được nhiệt độ thấp ở mức -30oC, đáp ứng đầy đủ nhu cầu của các vùng có độ cao và băng giá như miền tây Trung Quốc. Hơn nữa, Hộp cơ chế có bộ sưởi tích hợp, cung cấp khả năng chống ẩm và chống đóng băng khi mưa, tuyết và thời tiết lạnh giá mùa, đảm bảo hoạt động ổn định.
Chiết Giang Usune Electric Co., Ltd., là nhà sản xuất chuyên nghiệp các thiết bị điện cao thế ở Trung Quốc, sở hữu dây chuyền sản xuất hoàn chỉnh và hệ thống kiểm soát chất lượng nghiêm ngặt. Nhà máy được trang bị tiên tiến thiết bị kiểm tra và mỗi sản phẩm đều trải qua quá trình hút bụi, nạp khí và kiểm tra hiệu suất cơ học trước khi rời khỏi nhà máy để đảm bảo chất lượng sản phẩm. Là nhà cung cấp đáng tin cậy, Usune cung cấp dịch vụ hậu mãi một cửa, bao gồm hướng dẫn lắp đặt tại chỗ, vận hành, đào tạo bảo trì và cung cấp phụ tùng thay thế. Một người chuyên nghiệp đội ngũ kỹ thuật đáp ứng kịp thời nhu cầu của người sử dụng, đảm bảo thiết bị hoạt động ổn định lâu dài.
