Chiết Giang Usune Electric Co., Ltd., nhà sản xuất thiết bị điện cao áp chuyên nghiệp tại Trung Quốc, đã ra mắt Bộ ngắt mạch điện áp cao Sf6 LW36-110. Sản phẩm này là thiết bị đóng cắt điện áp cao ngoài trời AC 50Hz ba pha thích hợp cho việc điều khiển và bảo vệ hệ thống truyền tải và biến đổi điện 110kV. Nó cũng có thể được sử dụng như một bộ ngắt mạch và cụm thiết bị chuyển mạch.
Bộ ngắt mạch điện áp cao Sf6 áp dụng nguyên lý dập tắt hồ quang "giãn nở nhiệt + thổi hỗ trợ" độc đáo, được trang bị cơ cấu vận hành lò xo loại CTB-1, phù hợp với tiêu chuẩn quốc gia và quốc tế, và sở hữu hiệu suất dập tắt hồ quang tuyệt vời, độ an toàn cao và đặc tính vận hành ổn định. Là một nơi đáng tin cậy nhà cung cấp, Usune cam kết cung cấp thiết bị đóng cắt điện áp cao chất lượng cao, bền bỉ. Mạch LW36-110 SF6 của nó máy cắt đã được sử dụng rộng rãi trong các công trình trọng điểm như lưới điện, khu công nghiệp, cung cấp nguồn điện tin cậy cho việc xây dựng cơ sở hạ tầng.
Sử dụng nguyên lý dập hồ quang "giãn nở nhiệt + thổi hỗ trợ" độc đáo, nó có tính năng dập hồ quang ngắn thời gian dập tắt, tuổi thọ điện dài và tiếng ồn hoạt động thấp, cải thiện hiệu quả sự ổn định của nguồn điện.
Sử dụng khí SF6 làm môi trường cách nhiệt và dập hồ quang, nó có khả năng cách nhiệt và dập hồ quang tuyệt vời hiệu suất, loại bỏ nguy cơ cháy nổ, phù hợp với khu vực đông dân cư.
Được trang bị cơ cấu vận hành lò xo loại CTB-1, nó có cấu trúc đơn giản và nhỏ gọn, an toàn và đáng tin cậy hoạt động và khả năng chống nhiễu mạnh mẽ.
Hoàn toàn tương thích với "Bộ ngắt mạch điện áp cao AC" GB1984-2003 và "Thiết bị chuyển mạch điện áp cao" IEC62271-100, 2001 và Bộ điều khiển—Phần 100: Bộ ngắt mạch điện áp cao," đáp ứng các yêu cầu kỹ thuật của nguồn điện toàn cầu dự án.
Bộ ngắt mạch điện áp cao Sf6 được thiết kế để sử dụng ngoài trời, mang lại khả năng thích ứng môi trường mạnh mẽ và phù hợp với các điều kiện hoạt động khắc nghiệt khác nhau:
1. Nhiệt độ môi trường: -30oC ~ +40oC
2. Độ cao: 3000m
3. Độ ẩm tương đối: Trung bình hàng ngày 95%, Trung bình hàng tháng 90% (ở 25oC)
4. Áp suất gió 700Pa; Độ dày đóng băng 10mm
5. Cường độ địa chấn: Gia tốc ngang 0,3g, Gia tốc dọc 0,15g
6. Không có môi trường dễ cháy, nổ, ăn mòn hóa học hoặc rung động mạnh

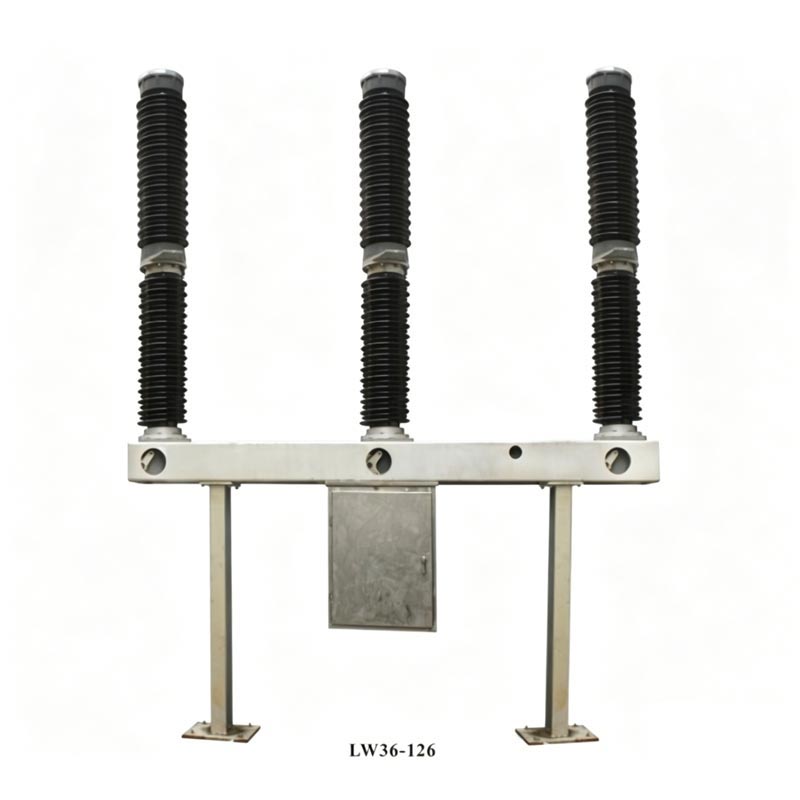

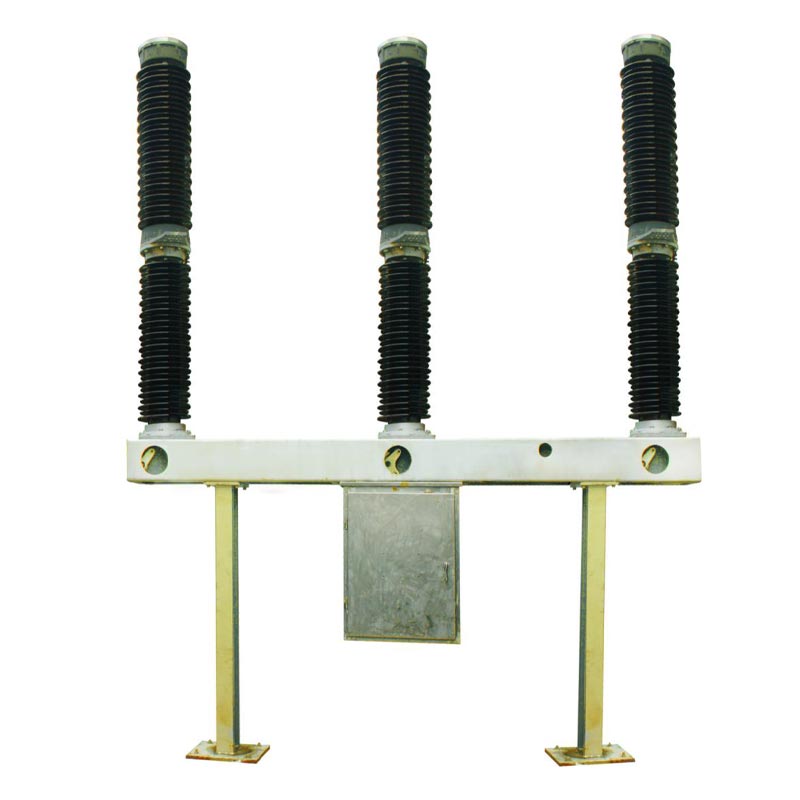

Bộ ngắt mạch điện áp cao Sf6 sử dụng cấu trúc dập hồ quang tự dập tích hợp. Mỗi giai đoạn là một trụ đơn (POLE). Mỗi máy cắt gồm có ba pha, được lắp đặt trên cùng một khung, và được vận hành bằng cơ cấu lò xo, với ba pha được liên kết cơ học. Mặt trên của sản phẩm có ống lót bằng sứ của buồng dập hồ quang, phần giữa chứa ống lót và khung bằng sứ hỗ trợ, và hộp cơ khí được treo bên dưới tâm khung, chứa một cơ cấu vận hành bằng lò xo và các thiết bị điện các thành phần điều khiển. Bộ điều khiển mật độ khí SF6 được lắp đặt ở mặt trước của khung, được hỗ trợ ở cả hai kết thúc bằng sự hỗ trợ.
- Bộ dập hồ quang: Sử dụng cơ cấu dập hồ quang tự cấp năng lượng. Khi cầu dao ngắt điện,
sự giãn nở nhiệt ở áp suất cao bên trong xi lanh sẽ dập tắt hồ quang, đảm bảo quá trình này diễn ra nhanh chóng và hiệu quả.
dập tắt.
- Hỗ trợ thiết bị cách điện: Hỗ trợ chất cách điện buồng dập hồ quang và cung cấp cách điện cho mặt đất cho
thành phần năng lượng; thanh cách điện nối cánh tay vận hành và thanh chặn, đảm bảo an toàn cách điện.
- Chất hấp phụ: Được lắp đặt bên trong nắp trên cùng của buồng dập hồ quang, có tác dụng giữ cho khí SF6 khô và hấp thụ
khí phân hủy được tạo ra bởi sự phân hủy hồ quang. Nó cần phải được thay thế trong quá trình bảo trì.
- Cấu trúc ngăn chặn rò rỉ: Sử dụng kết hợp giữa đệm kín tĩnh (vòng chữ O + keo bịt kín) và đệm kín động
(phớt nén lò xo), đạt tỷ lệ rò rỉ khí SF6 hàng năm .50,5%. - Cơ chế vận hành bằng lò xo: Cho phép
thao tác đóng mở, đóng lại với tốc độ thao tác nhanh (thời gian đóng ≤145ms, thời gian mở ≤60ms), ổn định
hiệu suất và hỗ trợ lưu trữ năng lượng bằng tay và điện.
- Vị trí đóng: Dòng điện hệ thống chạy qua các cực, thanh đỡ tiếp điểm cố định, tiếp điểm chính cố định,
di chuyển tiếp điểm chính, xi lanh, tiếp điểm trung gian và mặt bích trung gian, tạo thành một mạch thông qua
thiết bị đầu cuối.
- Thao tác mở: Dưới tác dụng của cơ cấu vận hành, tay vận hành kéo thanh cách điện, piston
thanh truyền, xi lanh, tiếp điểm hồ quang chuyển động và vòi phun hướng xuống dưới; một vòng cung được tạo ra khi các tiếp điểm chuyển động và cố định
riêng biệt. Sau khi hệ thống tiếp điểm chuyển động di chuyển tới vị trí xác định, vòi phun mở ra, nén khí SF6 vào
thổi bay hồ quang, dập tắt hồ quang khi dòng điện vượt qua số 0.
- Thao tác đóng: Cơ cấu vận hành đẩy tiếp điểm chuyển động hướng lên trên về vị trí đóng, còn SF6
khí đi vào xi lanh, chuẩn bị cho lần mở tiếp theo.
Cầu dao Usune LW36-110 SF6 tự hào có hiệu suất kỹ thuật tuyệt vời, với các thông số chính đáp ứng yêu cầu cao tiêu chuẩn hệ thống điện 110kV, đảm bảo vận hành ổn định, hiệu quả.
| Mục | Đơn vị | Thông số kỹ thuật |
| Điện áp định mức | kV | 110 |
| Xếp hạng hiện tại | A | 3150 |
| Dòng điện cắt ngắn mạch định mức | kA | 40 |
| Dòng điện tạo ngắn mạch định mức (Đỉnh) | kA | 100 |
| Áp suất định mức SF6 (20oC) | MPa | 0.5 |
| Cuộc sống cơ khí | lần | 6000 |
| Điện trở mạch chính trên mỗi cực | μΩ | 80 |

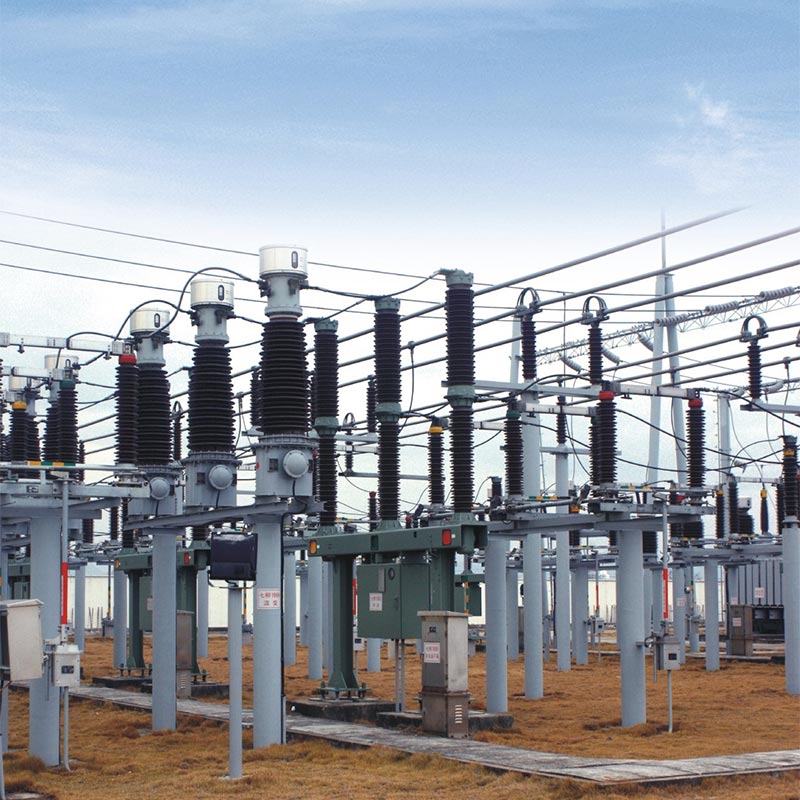

Nghiên cứu điển hình: Dự án nâng cấp lưới điện 110kV ở miền Bắc Trung Quốc
Bối cảnh dự án: Lưới điện 110kV ở miền Bắc Trung Quốc cần nâng cấp thiết bị đóng cắt đã cũ để cải thiện năng lượng cung cấp sự ổn định và an ninh, đối mặt với các môi trường khắc nghiệt như nhiệt độ mùa đông thấp (-25oC) và gió lớn áp lực.
Ứng dụng sản phẩm: Dự án đã lựa chọn 20 máy cắt Usune LW36-110 SF6. Khả năng thích ứng ở nhiệt độ thấp của chúng (-30oC ~ + 40oC) và hiệu suất dập hồ quang tuyệt vời đã giải quyết hiệu quả vấn đề hoạt động không ổn định của thiết bị lão hóa ở nhiệt độ thấp.
Kết quả ứng dụng: Kể từ khi đưa vào vận hành năm 2022, thiết bị đã hoạt động ổn định trong 4 năm mà không gặp sự cố nào. lỗi dập hồ quang, rò rỉ khí hoặc các lỗi khác. Tỷ lệ độ tin cậy cung cấp điện hàng năm đã tăng lên 0,8%, đảm bảo hiệu quả cung cấp điện bình thường cho người dân và các doanh nghiệp công nghiệp trên địa bàn.
A1: Sản phẩm có tuổi thọ cơ học 6000 chu kỳ và tuổi thọ hoạt động liên tục lên tới 12 năm trong điều kiện bình thường bảo trì. Bảo trì định kỳ bao gồm kiểm tra trực quan hàng tuần (tính toàn vẹn của chất cách điện, áp suất khí SF6, v.v.) và bảo trì định kỳ 3 năm một lần (vệ sinh cách điện, đo điện trở mạch chính, v.v.). Một chuyên ngành cần phải đại tu khi đáp ứng các điều kiện bảo trì (ví dụ: 12 năm hoạt động liên tục, dòng điện định mức 2000 gián đoạn, v.v.). Nhà sản xuất Usune cung cấp hướng dẫn bảo trì chuyên nghiệp và cung cấp phụ tùng thay thế để đảm bảo thiết bị hoạt động ổn định lâu dài.
A2: Sản phẩm này sử dụng cấu trúc chống rò rỉ kép (phớt tĩnh + phớt động), với tốc độ rò rỉ hàng năm 0,5%, thấp hơn nhiều so với tiêu chuẩn quốc gia. Nếu phát hiện rò rỉ, điểm rò rỉ có thể được xác định bằng cách sử dụng rò rỉ khí SF6 máy dò. Sau khi cắt điện, chất bịt kín hoặc vòng chữ O có thể được thay thế. Khí SF6 không độc và không cháy nhưng rò rỉ quá mức có thể ảnh hưởng đến hiệu suất cách điện và dập tắt hồ quang của thiết bị. Sản phẩm được trang bị với bộ điều khiển mật độ khí SF6; nó báo động khi áp suất thấp hơn giá trị cảnh báo (0,45 ± 0,03MPa) và khóa vận hành khi áp suất thấp hơn áp suất khóa (0,40±0,03MPa), do đó tránh được rủi ro về an toàn.
