Cầu dao cao áp Usune LW36-110 cho trạm biến áp là thiết bị điện lõi được phát triển độc lập và được sản xuất bởi Chiết Giang Usune Electric Co., Ltd., nhà sản xuất hàng đầu về thiết bị đóng cắt điện áp cao của Trung Quốc ngành công nghiệp. Thiết bị đóng cắt điện áp cao ngoài trời AC 50Hz ba pha này chủ yếu được sử dụng để điều khiển và bảo vệ Hệ thống truyền tải và biến đổi điện 110kV, đồng thời cũng có thể được sử dụng làm cầu dao tiếp điểm và trong các ứng dụng yêu cầu lắp ráp thiết bị đóng cắt. Sản phẩm được sản xuất tại nhà máy chuyên nghiệp của Usune, tích hợp R&D, sản xuất và thử nghiệm, đảm bảo mọi sản phẩm đều đáp ứng các tiêu chuẩn chất lượng nghiêm ngặt trước khi rời khỏi nhà máy.
Để đảm bảo độ tin cậy và khả năng tương thích của sản phẩm, Bộ ngắt mạch điện áp cao Usune LW36-110 dành cho Trạm biến áp hoàn toàn tuân thủ tiêu chuẩn "Máy cắt điện áp cao AC" GB1984-2003 và đáp ứng các yêu cầu của Tiêu chuẩn IEC62271-100:2001 của Ủy ban Kỹ thuật Điện Quốc tế (IEC) "Thiết bị đóng cắt và điều khiển điện áp cao" - Phần 100: Máy cắt điện áp cao”. Là nhà cung cấp chuyên nghiệp, Usune đã vượt qua hệ thống chất lượng nghiêm ngặt chứng nhận và nhà máy của nó được trang bị thiết bị thử nghiệm và sản xuất tiên tiến để đảm bảo rằng hiệu suất của mỗi sản phẩm đáp ứng hoặc vượt quá tiêu chuẩn ngành.
Bằng cách sử dụng nguyên lý dập tắt hồ quang "giãn nở nhiệt + phụ trợ" độc đáo, nó có khả năng phá vỡ tuyệt vời. hiệu suất, thời gian hồ quang ngắn, tuổi thọ điện dài và tiếng ồn hoạt động thấp, đảm bảo hiệu quả an toàn nguồn điện vận hành lưới.
Sử dụng khí SF6 có đặc tính cách nhiệt và dập hồ quang tuyệt vời làm chất cách điện và dập hồ quang trung bình, không gây nguy cơ cháy nổ, phù hợp với các khu vực đông dân cư và nhiều nơi khác nhau môi trường trạm biến áp phức tạp.
Được trang bị cơ cấu vận hành lò xo loại CTB-1, có kết cấu đơn giản, nhỏ gọn, vận hành ổn định, độ an toàn và độ tin cậy cao, đồng thời giảm tần suất bảo trì và hư hỏng.
Có thể hoạt động ổn định trong môi trường khắc nghiệt, tuân thủ nghiêm ngặt các chỉ tiêu môi trường khác nhau, đảm bảo hoạt động ổn định lâu dài ở các khu vực khác nhau.
1. Điện áp định mức: 110kV; Tần số định mức: 50Hz; Dòng điện định mức: 3150A
2. Dòng điện cắt ngắn mạch định mức: 40kA; Dòng điện tạo mạch ngắn định mức (Đỉnh): 100kA
3. Áp suất khí SF6 định mức (20oC): 0,5MPa; Tỷ lệ rò rỉ hàng năm: .50,5%
4. Tuổi thọ cơ học: 6000 chu kỳ; Thời gian mở: 60ms; Thời gian đóng: 145ms
5. Phạm vi nhiệt độ môi trường xung quanh: -30oC ～ + 40oC; Độ cao: 3000m

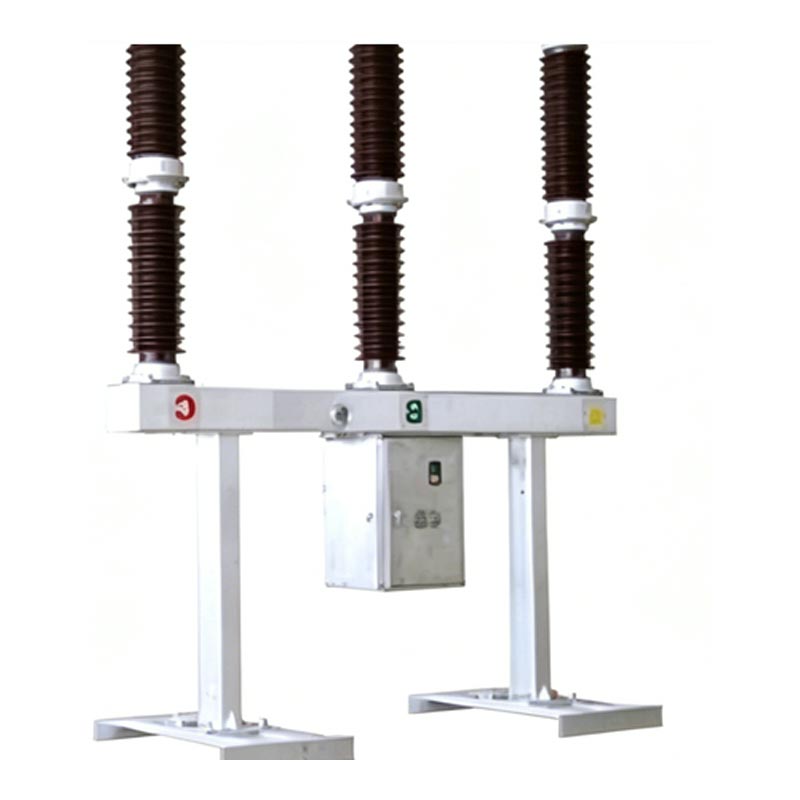

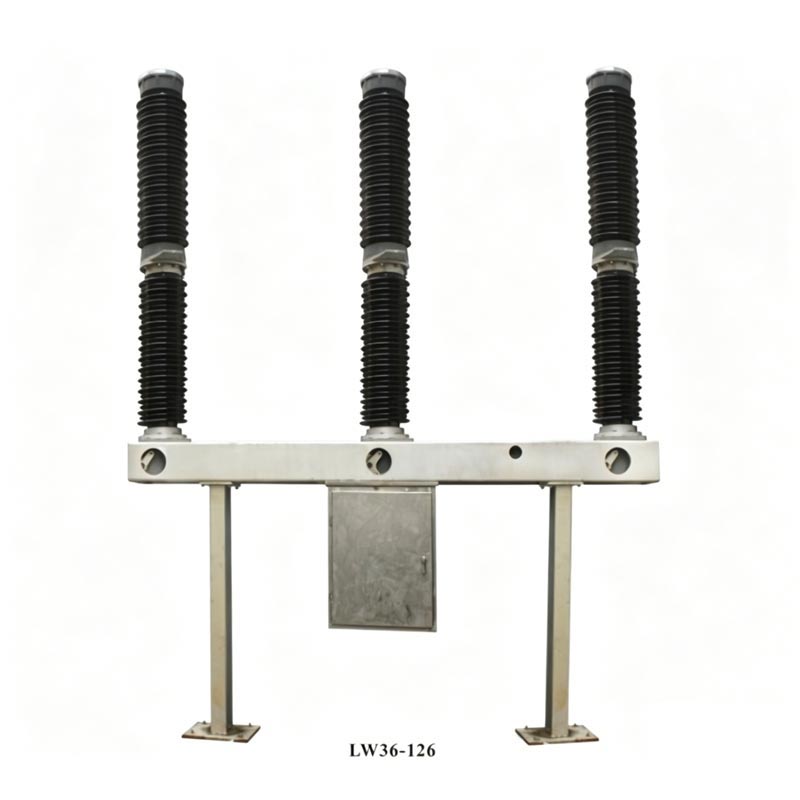

Công tắc ngắt mạch điện áp cao cho trạm biến áp sử dụng buồng dập hồ quang tự cấp năng lượng tích hợp cấu trúc, với mỗi pha là một trụ đơn (POLE). Mỗi bộ ngắt mạch bao gồm ba giai đoạn, được lắp đặt trên cùng một khung, vận hành bằng cơ cấu lò xo, ba pha liên kết cơ khí. Đỉnh của Sản phẩm có ống lót bằng sứ buồng dập hồ quang, phần giữa có sứ đỡ ống lót và khung, còn hộp cơ khí nằm ở giữa và treo bên dưới khung. Nó chứa cơ cấu vận hành lò xo bên trong và các bộ phận điều khiển điện. Thanh kéo đầu ra của cơ chế kết nối với thanh nối và cánh tay quay. Bộ điều khiển mật độ khí SF6 được lắp đặt ở mặt trước của khung. được hỗ trợ ở cả hai đầu bởi hỗ trợ.
Dòng điện của hệ thống chạy qua các cực, thanh đỡ tiếp điểm cố định, tiếp điểm chính cố định, tiếp điểm chính chuyển động tiếp điểm, xi lanh, tiếp điểm trung gian và mặt bích trung gian, sau đó tạo thành một mạch với hệ thống thông qua thiết bị đầu cuối.
Dưới tác dụng của cơ cấu chấp hành, cánh tay vận hành kéo cần kéo cách điện, cần piston, xi lanh, hồ quang chuyển động tiếp xúc và vòi phun hướng xuống dưới cùng nhau. Một vòng cung được tạo ra khi các tiếp điểm chuyển động và cố định tách ra. Khi nào hệ thống tiếp điểm chuyển động di chuyển xuống dưới đến một vị trí nhất định, vòi phun mở ra và khí SF6 bị nén trong xi lanh được thổi vào vùng hồ quang thông qua vòi phun. Hồ quang bị dập tắt khi dòng điện vượt qua số 0.
Dưới tác động của cơ cấu chấp hành, cánh tay vận hành kéo tiếp điểm chuyển động nối với thanh cách điện lên trên đến vị trí đóng. Đồng thời, khí SF6 đi vào xi lanh, chuẩn bị cho lần mở tiếp theo.
Bao gồm máy đo tỷ trọng SF6 (đồng hồ đo áp suất và bộ điều khiển mật độ tích hợp), van cấp khí, ba pha van và đường ống dẫn khí SF6. Nó có tính năng bù nhiệt độ, báo động và bảo vệ áp suất lồng vào nhau để đảm bảo áp suất khí SF6 ổn định.
Nằm trong vỏ cơ chế, nó bao gồm các thành phần chính như công tắc vận hành, công tắc tự động, công tắc ngắt, rơle, thiết bị đầu cuối, cuộn dây đóng, động cơ và máy sưởi. Nó cho phép điều khiển công tắc, chống bơm, lưu trữ năng lượng lò xo, bảo vệ áp suất khí SF6, chức năng sưởi ấm và chiếu sáng.

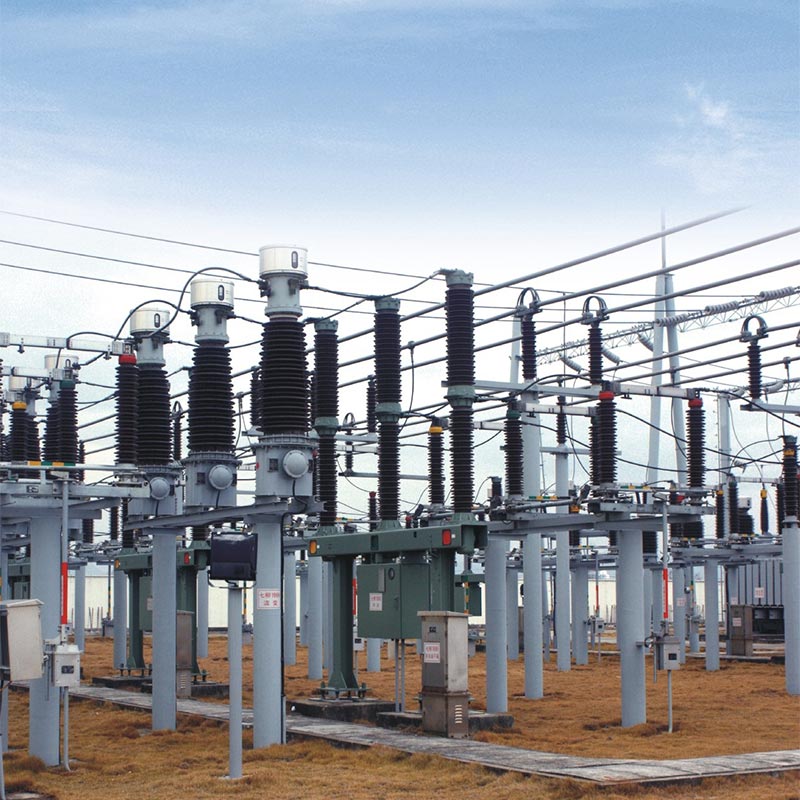

Để kiểm chứng độ tin cậy và tính thực tế của Cầu dao cắt cao áp Usune LW36-110 cho trạm biến áp, sản phẩm này đã được áp dụng thành công cho dự án trạm biến áp 110kV tại khu công nghiệp trọng điểm phía Đông Trung Quốc. Như Là nhà cung cấp đáng tin cậy, Usune đã cung cấp cho dự án này 12 máy cắt LW36-110 đã hoạt động ổn định trong hơn ba năm.
Trạm biến áp này cung cấp điện cho hơn 50 doanh nghiệp lớn và vừa trong khu công nghiệp, đòi hỏi tính ổn định và an toàn cực kỳ cao. Trong giai đoạn đầu của dự án, khách hàng sẽ có hiểu biết toàn diện so sánh một số nhà sản xuất Trung Quốc, cuối cùng chọn cầu dao LW36-110 của Usune do tính năng vượt trội của chúng hiệu suất kỹ thuật, kiểm soát chất lượng nghiêm ngặt và dịch vụ hậu mãi toàn diện. Trong quá trình hoạt động, sản phẩm đã chống chọi thành công với các điều kiện thời tiết khắc nghiệt bao gồm nhiệt độ cao, mưa lớn và nhiệt độ thấp nhiệt độ mà không có bất kỳ trục trặc nào được ghi lại. Tỷ lệ rò rỉ khí SF6 thấp hơn nhiều so với yêu cầu tiêu chuẩn (<0,5%), vận hành cơ khí trơn tru, thời gian đóng mở ổn định, đảm bảo an toàn hiệu quả và lưới điện của Khu vận hành ổn định. Điều này nhận được sự đánh giá cao từ khách hàng và Usune đã trở thành nhà cung cấp thiết bị điện được chỉ định cho các dự án mở rộng tiếp theo của công viên.
A1: Sản phẩm có tuổi thọ cơ học là 6000 chu kỳ và trong điều kiện sử dụng bình thường và bảo trì thường xuyên, nó hoạt động liên tục tuổi thọ hoạt động có thể đạt tới 12 năm. Các điểm bảo trì chính bao gồm: kiểm tra định kỳ hàng tuần (kiểm tra chất cách điện tính toàn vẹn, áp suất khí SF6 và trạng thái vận hành); đại tu hàng năm 3 năm một lần (vệ sinh cách điện, kiểm tra ốc vít, đo điện trở mạch chính và độ ẩm của khí SF6); đại tu lớn được yêu cầu theo các điều kiện sau: 12 năm hoạt động liên tục, 2000 lần cắt dòng định mức, 20 lần hết công suất (40kA) gián đoạn, hoặc 6000 hoạt động cơ học. Usune cung cấp hướng dẫn bảo trì và phụ tùng chuyên nghiệp đảm bảo cho sản phẩm hoạt động ổn định lâu dài.
A2: Có, sản phẩm này có khả năng thích ứng môi trường mạnh mẽ và có thể được sử dụng ở độ cao và cực kỳ lạnh các vùng. Phạm vi nhiệt độ môi trường xung quanh của nó là -30oC đến +40oC, với độ cao thích ứng tối đa 3000m. Nó có thể chịu được áp lực gió 700Pa và đóng băng 10 mm, và cường độ địa chấn của nó đáp ứng các yêu cầu về phương ngang gia tốc 0,3g và gia tốc dọc 0,15g. Nó cũng thích hợp cho các khu vực có mức trung bình hàng ngày tương đối độ ẩm 95% và độ ẩm tương đối trung bình hàng tháng ≤90% (25oC) và có thể được sử dụng trong môi trường không có chất dễ cháy, điều kiện nổ, ăn mòn hóa học và rung động nghiêm trọng, đáp ứng đầy đủ các yêu cầu về môi trường của hầu hết các dự án trạm biến áp ở Trung Quốc và thậm chí trên toàn cầu.
Chiết Giang Usune Electric Co., Ltd. là nhà sản xuất và cung cấp thiết bị đóng cắt điện cao thế chuyên nghiệp tại Trung Quốc, tập trung vào nghiên cứu, phát triển, sản xuất, bán hàng và dịch vụ hậu mãi của mạch điện cao thế cầu dao, công tắc và các thiết bị điện khác. Nhà máy của công ty được đặt tại tỉnh Chiết Giang, Trung Quốc, có diện tích hơn 10.000 mét vuông, được trang bị dây chuyền sản xuất tiên tiến, thiết bị thử nghiệm và đội ngũ R & D chuyên nghiệp.
Usune tuân thủ triết lý "Chất lượng là trên hết, khách hàng là tối cao", thực hiện nghiêm túc hệ thống kiểm soát chất lượng trong quá trình sản xuất. Tất cả các sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt trước khi rời khỏi nhà máy. Với tư cách là người đáng tin cậy nhà cung cấp Usune đã cung cấp thiết bị điện chất lượng cao cho hàng trăm dự án trạm biến áp trong nước và quốc tế, giành được sự công nhận rộng rãi của khách hàng về chất lượng sản phẩm đáng tin cậy và toàn diện dịch vụ sau bán hàng.
