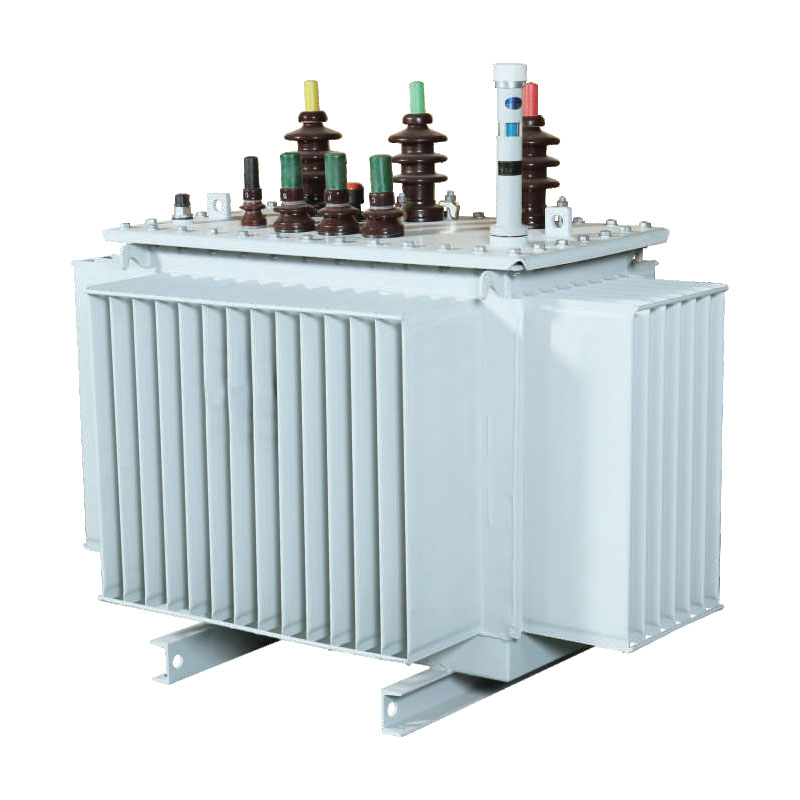

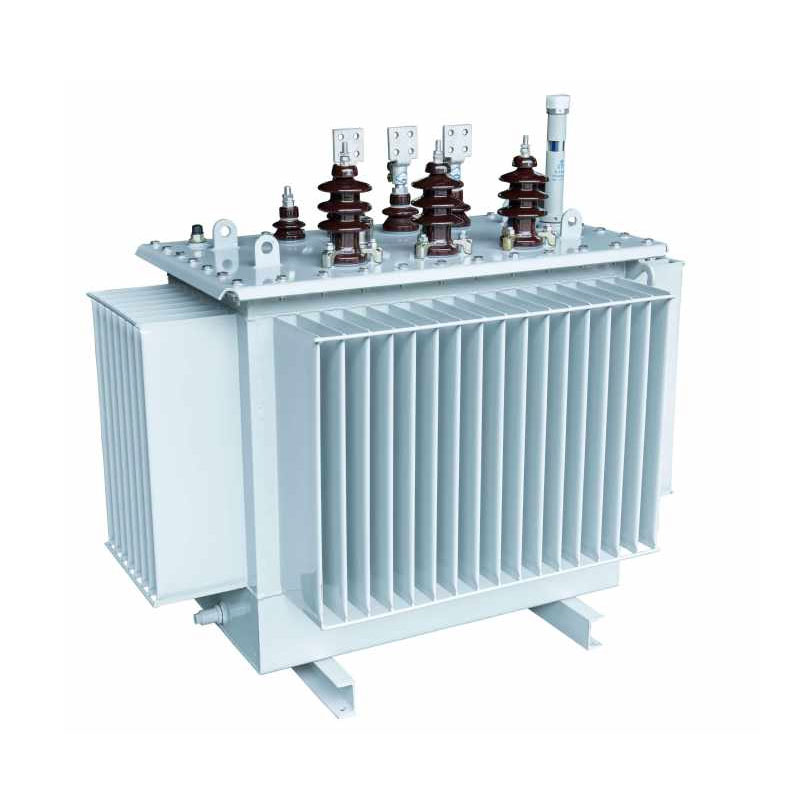

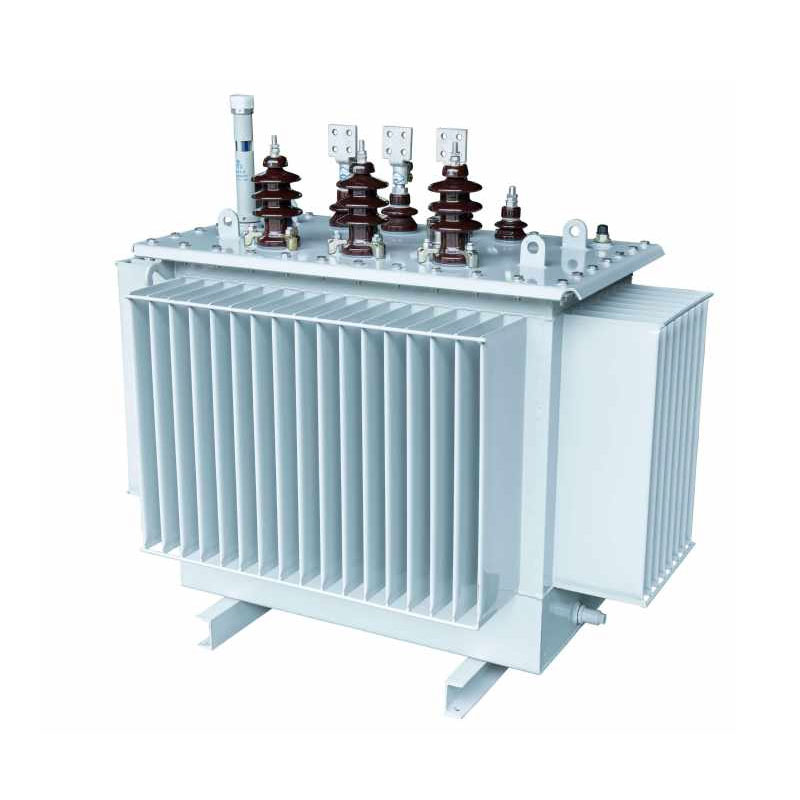

Máy biến áp phân phối ngâm dầu 1600KVA

Máy biến áp phân phối ngâm dầu Usune 1600kVA được tối ưu hóa để giải quyết các vấn đề thường gặp ở máy biến áp truyền thống máy biến áp, chẳng hạn như tổn thất cao, tiếng ồn quá mức, mất cân bằng ba pha và khả năng thích ứng với môi trường kém. Cốt lõi sử dụng bố cục vết thương 3D tạo thành một hình tam giác đều; mạch từ không có khe hở, có ba chiều dài bằng nhau đường dẫn từ được giảm thiểu về khoảng cách. Mặt cắt cột lõi có dạng hình tròn, đáng kể nâng cao hiệu quả thấm từ, giảm cơ bản tổn thất không tải và tiếng ồn vận hành, đạt được độ chính xác cân bằng ba pha và giảm thiểu nhiễu sóng hài.

Thích hợp cho các ứng dụng điện áp 10kV, 20kV và 36kV, sản phẩm được sản xuất chính xác trong cơ sở tiêu chuẩn hóa và trải qua quá trình kiểm tra nghiêm ngặt, toàn diện. Nó có tính năng hoạt động ổn định, khả năng chống quá tải mạnh và cao an toàn vận hành, khiến nó trở thành lựa chọn lý tưởng để tích hợp với các trạm biến áp đúc sẵn hoặc mô-đun và là lựa chọn ưu tiên giải pháp nâng cấp lưới điện thông minh hiện đại.

Đặc điểm cấu trúc cốt lõi

1. Hệ thống cốt lõi

Lõi sử dụng các tấm thép silicon định hướng dạng hạt có độ thấm cao, tổn thất thấp, được xử lý bằng phương pháp nhập khẩu của phương Tây Thiết bị cắt ngang Georg của Đức và kỹ thuật nối liền mạch 45°. Các tấm thép silicon được hình thành thành cấu trúc mặt cắt tròn nhiều bước, loại bỏ hoàn toàn các khe hở không khí của mạch từ và giảm tổn thất từ thông rò rỉ, nhờ đó giảm tiếng ồn vận hành và tiêu thụ điện năng khi không tải một cách hiệu quả. Cốt lõi tổng thể kết cấu nhỏ gọn và ổn định với khả năng chống bão hòa từ cao, đảm bảo thiết bị hoạt động êm ái, lâu dài hoạt động.

2. Cấu trúc cuộn dây

Máy biến áp phân phối ngâm dầu 1600kVA sử dụng thiết kế cuộn dây khác biệt: cuộn dây cao áp có cấu trúc hình trụ, trong khi cuộn dây điện áp thấp hỗ trợ cả dạng hình trụ và dạng lá cấu hình. Thiết kế này giúp tăng cường đáng kể khả năng chống đoản mạch và chống sét của thiết bị đình công, ngăn ngừa biến dạng cuộn dây hoặc hư hỏng do dòng điện tăng vọt. Sự sắp xếp đồng tâm của cao và cuộn dây điện áp thấp tối ưu hóa việc phân phối mạch từ, đảm bảo truyền tải điện đồng đều hơn và nâng cao toàn diện hiệu quả hoạt động tổng thể.

3. Kết cấu bể

Bồn được chế tạo từ thép cán nguội có độ chính xác cao sử dụng dây chuyền sản xuất bồn tôn chuyên dụng. Bề mặt của nó được hoàn thiện bằng lớp phủ chống ăn mòn cấp hóa dầu, mang lại khả năng chống dầu và xói mòn hóa học, làm cho nó phù hợp với nhiều môi trường công nghiệp khắc nghiệt. Cấu trúc sóng phục vụ một mục đích kép: nó tạo điều kiện tản nhiệt hiệu quả để ổn định mức tăng nhiệt độ trong quá trình hoạt động đầy tải đồng thời hỗ trợ sự giãn nở nhiệt và co lại của dầu máy biến áp. Cấu trúc kín hoàn toàn cách ly thiết bị khỏi không khí, làm chậm quá trình lão hóa của dầu cách điện và kéo dài đáng kể tuổi thọ của thiết bị. cuộc sống phục vụ.

4. Kết cấu cách nhiệt

Thiết bị sử dụng hệ thống cách điện loại A, được đặc trưng bởi độ bền điện môi cao và khả năng chống chịu tuyệt vời. chịu nhiệt độ cao. Với các cuộn dây cao áp và hạ thế được bố trí đồng tâm, khe hở giữa các cuộn dây sử dụng cấu trúc hỗn hợp—kết hợp vỏ bọc ống giấy với các khe hở dầu nhỏ—để tối ưu hóa bên trong bố trí cách nhiệt và loại bỏ "vùng chết" cách nhiệt. Điều này giúp tăng cường hiệu quả khả năng chịu được điện áp và ổn định cách điện, ngăn ngừa sự cố điện môi và sự cố phóng điện, từ đó đảm bảo an toàn và đáng tin cậy hoạt động lâu dài.

Loại sản phẩm

Lợi ích kinh tế và bảo tồn năng lượng/giảm phát thải

Máy biến áp phân phối ngâm dầu Usune 1600kVA mang lại hiệu suất tiết kiệm năng lượng vượt trội, giảm đáng kể chi phí điện năng hàng năm và lượng khí thải carbon cho người sử dụng. Các công thức cốt lõi sau đây cho phép định lượng chính xác giá trị vận hành của thiết bị:
1. Công thức chi phí điện hàng năm: Chi phí hàng năm (CNY/năm) = [Tổn thất không tải (kW) + Tổn thất khi tải (kW) × (Hệ số phụ tải trung bình)²] × 365 ngày × 24 giờ × Giá điện
2. Công thức phát thải carbon: Lượng phát thải CO₂ hàng năm = [Tổn thất khi không tải (kW) + Tổn thất khi tải (kW) × (Hệ số tải trung bình)²] × 365 ngày × 24 giờ × Hệ số phát thải carbon (kg-CO₂/kWh)
So với các máy biến áp truyền thống có cùng thông số kỹ thuật, sản phẩm này có tổn thất không tải và tải thấp hơn. Trong điều kiện vận hành công nghiệp điển hình với hệ số tải trung bình là 60%, thiết bị này tiết kiệm điện đáng kể, trực tiếp giảm chi phí năng lượng của doanh nghiệp và giảm lượng khí thải carbon. Nó phù hợp với yêu cầu chính sách "Carbon kép", tạo ra giá trị cả về kinh tế và môi trường cho người dùng.

Thông số kỹ thuật

Máy biến áp phân phối ngâm dầu ba pha 10kV S11 series

Lưu ý: Đối với máy biến áp có công suất định mức từ 500 kVA trở xuống, tổn thất tải phía trên đoạn đường nối trong bảng là áp dụng cho Dyn11 nhóm kết nối và tổn thất tải bên dưới đoạn đường nối có thể áp dụng cho nhóm kết nối Yyn0.

Máy biến áp phân phối ngâm ba pha 10kV S13 series

Máy biến áp phân phối ngâm dầu ba pha 10kV S14

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Trường hợp ứng dụng trong thế giới thực

Là nhà cung cấp thiết bị điện chuyên nghiệp và đáng tin cậy, máy biến áp phân phối ngâm dầu 1600kVA 10kV của Usune đã được triển khai thành công dự án cải tạo lưới điện đô thị-nông thôn tại thị trấn Donghai, Lufeng, Quảng Đông. Việc cài đặt giải quyết hiệu quả các vấn đề cục bộ về thiếu công suất điện và nguồn cung cấp không ổn định.

Trước khi nâng cấp, thiết bị phân phối truyền thống của khu vực thiếu công suất; trong mùa hè cao điểm cầu, các vấn đề như sụt áp và các chuyến đi do quá tải thường xuyên xảy ra, ảnh hưởng nghiêm trọng đến nguồn điện dân dụng sử dụng và hoạt động của các doanh nghiệp nhỏ và siêu nhỏ. Năm 2026, cục cung cấp điện địa phương đã khởi xướng nâng cấp lưới điện dự án. Sau khi so sánh đa chiều về hiệu suất sản phẩm, khả năng tiết kiệm năng lượng và khả năng vận hành ổn định, họ đã chọn máy biến áp phân phối ngâm trong dầu hiệu suất cao của Usune.

Dự án sử dụng mô hình lắp đặt trạm biến áp đúc sẵn. Sau khi được vận hành, thiết bị—có đặc điểm là tổn thất thấp, tiếng ồn thấp và cân bằng ba pha tuyệt vời—đã loại bỏ một cách hiệu quả tình trạng tắc nghẽn cung cấp điện trong khu vực. Thiết bị hoạt động ổn định trong điều kiện mùa hè nhiệt độ cao, tải trọng lớn, không có tiếng ồn bất thường hoặc sóng hài sự can thiệp. Dữ liệu đo được cho thấy tổn thất thiết bị thấp hơn nhiều so với tổn thất của máy biến áp tiêu chuẩn đáp ứng điểm chuẩn quốc gia; chi phí điện lưới hàng năm giảm hơn 18%, đi kèm với việc giảm lượng khí thải carbon. Nguồn điện ổn định này đảm bảo nguồn điện đáng tin cậy cho người dân và hoạt động sản xuất liên tục phục vụ chế biến tại địa phương. doanh nghiệp, xây dựng dự án làm chuẩn mực cho việc cải tạo lưới điện tiết kiệm năng lượng ở phía đông Quảng Đông.

Câu hỏi thường gặp

Câu hỏi 1: Máy biến áp phân phối ngâm dầu Usune 1600kVA phù hợp với những trường hợp nào?

Dòng sản phẩm bao gồm các cấp điện áp 10kV, 20kV và 36kV, mang lại khả năng thích ứng đặc biệt. Nó chủ yếu là được sử dụng để nâng cấp lưới điện đô thị-nông thôn, phân phối điện cho các doanh nghiệp công nghiệp và khai thác mỏ và triển khai ở môi trường công nghiệp khắc nghiệt như nhà máy hóa chất và chế biến thực phẩm. Nó tương thích với đúc sẵn vỏ và trạm biến áp kết hợp, đồng thời đáp ứng nhu cầu cung cấp năng lượng cao trong các tình huống như kỹ thuật đường hầm dự án và khu phức hợp thương mại lớn.

Câu 2: Ưu điểm cốt lõi của máy biến áp này so với các sản phẩm truyền thống là gì?

So với các máy biến áp truyền thống có cùng công suất, sản phẩm này có bốn ưu điểm chính: thứ nhất, 3D thiết kế lõi quấn với mạch từ không khe hở giúp giảm tổn thất và giảm tiếng ồn; thứ hai, tối ưu hóa cấu trúc cuộn dây và cách điện mang lại khả năng chống ngắn mạch vượt trội và tăng cường an toàn vận hành; thứ ba, cái thùng dầu tôn chống ăn mòn cấp công nghiệp phù hợp với các điều kiện vận hành khắc nghiệt và đảm bảo tuổi thọ dài hơn; và thứ tư, cân bằng ba pha chính xác sẽ triệt tiêu sóng hài bậc ba, đảm bảo nhiều hơn chất lượng nguồn điện ổn định.

Câu 3: Tuổi thọ sử dụng và chi phí bảo trì dài hạn của máy biến áp phân phối ngâm dầu 1600kVA là bao nhiêu?

Thiết bị có cấu trúc thùng dầu kín hoàn toàn giúp cách ly thiết bị với không khí, do đó làm chậm quá trình lão hóa của dầu cách điện và cho phép tuổi thọ sử dụng trên 20 năm. Với thiết kế trưởng thành, đáng tin cậy và cực kỳ tỷ lệ hỏng hóc thấp, thiết bị không cần bảo trì thường xuyên—chỉ kiểm tra định kỳ mức dầu và vận hành tiếng ồn là cần thiết. So với máy biến áp truyền thống, nó làm giảm đáng kể chi phí nhân công và vật liệu liên quan với việc vận hành và bảo trì, mang lại hiệu quả chi phí vượt trội trong toàn bộ vòng đời của nó.
