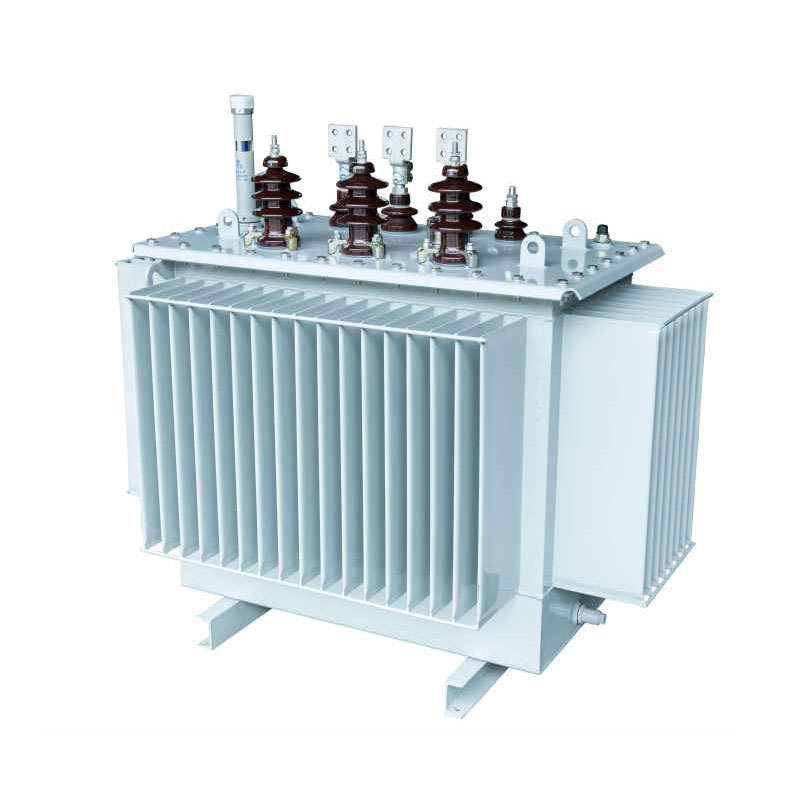

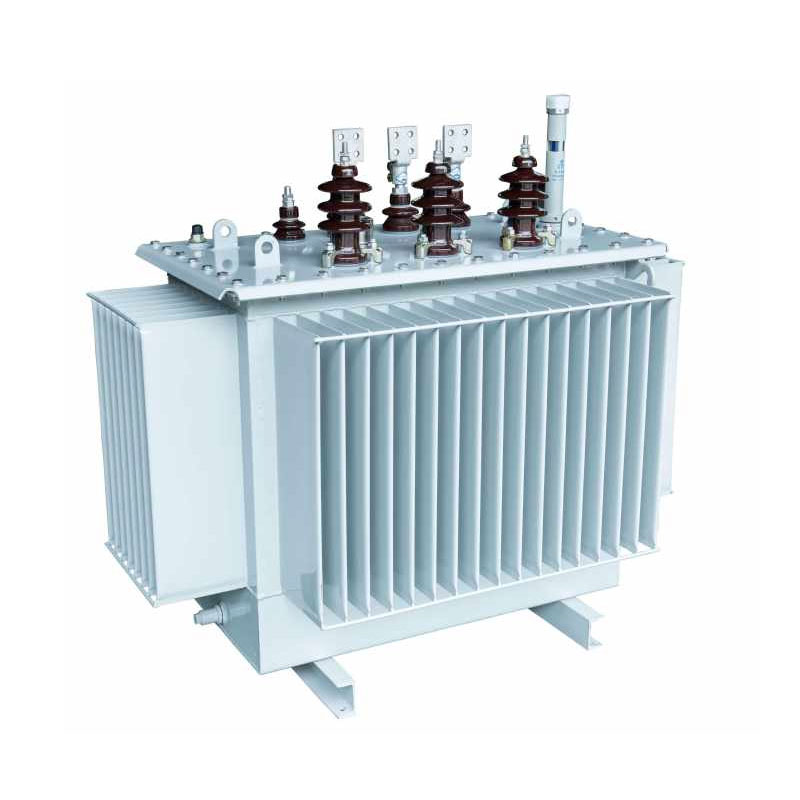

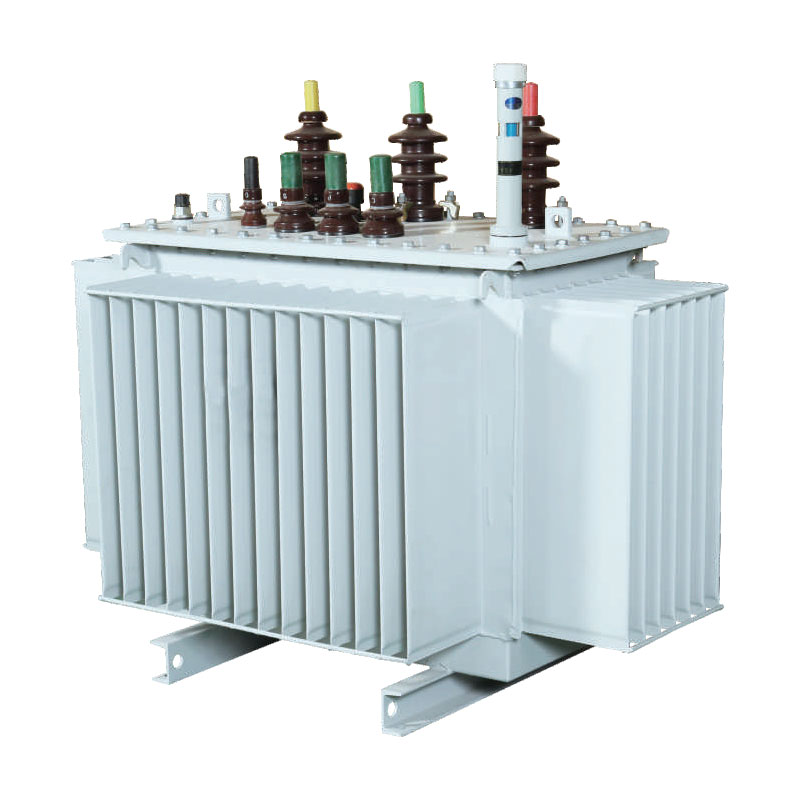

Máy biến áp phân phối ngâm trong chất lỏng 2500KVA

Tối ưu hóa cho các ứng dụng phân phối trung thế 10kV, 20kV và 36kV, phân phối ngâm trong chất lỏng Usune 2500kVA máy biến áp khác với các mô hình lõi xếp chồng truyền thống bằng cách sử dụng cấu trúc lõi vết thương 3D hình tam giác đều, dẫn đến một hệ thống mạch từ hiệu quả hơn. Thiết kế đạt được một mạch từ không có khe hở với độ bằng nhau và độ dài đường truyền tối thiểu trên cả ba pha, giảm đáng kể tổn thất không tải và tiếng ồn vận hành trong khi vẫn đảm bảo cân bằng ba pha có độ chính xác cao và triệt tiêu sóng hài bậc ba. Kết hợp với vật liệu cách nhiệt ngâm dầu trưởng thành công nghệ và thiết kế chống ăn mòn cấp công nghiệp, máy biến áp thích ứng với các điều kiện vận hành phức tạp và hoàn toàn đáp ứng yêu cầu tiêu chuẩn hóa của lưới điện thông minh hiện đại.

Được sản xuất và thử nghiệm theo đúng tiêu chuẩn ngành, những máy biến áp này phù hợp để nâng cấp lưới điện ở khu vực thành thị và nông thôn cũng như cung cấp điện cho các doanh nghiệp công nghiệp và khai thác mỏ. Chúng tích hợp liền mạch với máy biến áp kết hợp và trạm biến áp đúc sẵn, mang lại tính linh hoạt cho ứng dụng mạnh mẽ và khả năng vận hành cao sự ổn định.

Đặc điểm cấu trúc cốt lõi và lợi thế kỹ thuật

1. Cấu trúc lõi được tối ưu hóa: Suy hao thấp và độ ồn thấp

Lõi sử dụng các tấm thép silicon định hướng dạng hạt có độ thấm cao, độ trễ thấp. Đây là những đường cắt chính xác sử dụng thiết bị cắt ngang GEORG của Đức và được lắp ráp thông qua quy trình nối liền mạch 45°. Các tờ giấy được xếp chồng lên nhau tạo thành mặt cắt tròn nhiều bước, loại bỏ hoàn toàn rò rỉ từ tính và tổn thất khe hở không khí. Cái này giảm hiệu quả mức tiêu thụ điện năng không tải và tiếng ồn khi vận hành, đảm bảo độ ổn định lâu dài của mạch từ và hiệu suất nhất quán.

2. Thiết kế cuộn dây cường độ cao với khả năng chống ngắn mạch tuyệt vời

Máy biến áp phân phối ngâm trong chất lỏng 2500kVA có cấu hình cuộn dây khác biệt: máy biến áp cao áp cuộn dây sử dụng cấu trúc hình trụ, trong khi cuộn dây điện áp thấp cung cấp sự lựa chọn giữa loại hình trụ và loại lá. các cấu trúc. Thiết kế này giúp tăng cường đáng kể khả năng chống chịu tác động ngắn mạch và cơ học của thiết bị. ổn định, ngăn chặn hiệu quả sự biến dạng hoặc hư hỏng của cuộn dây do đoản mạch lưới điện đột ngột. Ngoài ra, nó tối ưu hóa sự phân bố từ trường, đảm bảo mạch từ hoạt động hiệu quả hơn và công suất tổng thể cao hơn hiệu suất truyền tải.

3. Bể cấp công nghiệp có độ bền và tính linh hoạt cao

Bồn được cấu tạo từ các tấm thép cán nguội có độ chính xác cao, được chế tạo trên tôn GEORG chuyên dụng dây chuyền sản xuất bồn chứa. Bề mặt được hoàn thiện bằng lớp phủ chống ăn mòn cấp hóa dầu chống dầu, hóa chất và quá trình oxy hóa, làm cho nó phù hợp với môi trường công nghiệp khắc nghiệt và điều kiện hoạt động ngoài trời. các Cấu trúc dạng sóng giúp tản nhiệt hiệu quả đồng thời hỗ trợ sự giãn nở và co lại nhiệt của dầu cách điện trong quá trình vận hành. Thiết kế kín hoàn toàn cách ly thiết bị khỏi không khí, làm chậm đáng kể tốc độ lão hóa dầu cách điện và kéo dài tuổi thọ chung của thiết bị.

4. Cấu trúc cách nhiệt loại A đảm bảo vận hành an toàn và ổn định

Thiết bị này sử dụng hệ thống cách điện Loại A với các cuộn dây điện áp cao và hạ áp đồng tâm; cái khe hở giữa các cuộn dây sử dụng cấu trúc kết hợp các ống bọc bìa cứng với các tấm chắn khe hở dầu nhỏ. Lớp này thiết kế cách nhiệt phân bổ đều ứng suất điện trường và tăng cường độ bền cách điện tổng thể, hiệu quả ngăn chặn sự cố cách điện và lỗi phóng điện, do đó đảm bảo hoạt động an toàn, lâu dài ở cả hai điều kiện định mức và điều kiện tải một phần.

Loại sản phẩm

Bảo tồn năng lượng và lợi ích kinh tế

Máy biến áp phân phối ngâm nước Usune 2500kVA mang lại ưu điểm tiết kiệm điện năng đáng kể, hiệu quả giảm cả chi phí vận hành và lượng khí thải carbon cho doanh nghiệp. Các công thức tính toán lợi ích cốt lõi dưới đây cho phép để định lượng chính xác giá trị kinh tế và môi trường:

1. Công thức chi phí điện hàng năm: Chi phí điện hàng năm (CNY/năm) = [Tổn thất không tải (kW) + Tổn thất tải (kW) × (Trung bình Hệ số tải)2] × 365 ngày × 24 giờ × Giá điện
2.Công thức phát thải Carbon: Lượng phát thải CO₂ hàng năm = [Tổn thất khi không tải (kW) + Tổn thất khi tải (kW) × (Hệ số tải trung bình)²] × 365 ngày × 24 giờ × Hệ số phát thải carbon (kg-CO₂/kWh)

So với các máy biến áp truyền thống có cùng công suất, sản phẩm này có tổn thất khi không tải và khi có tải thấp hơn. Hoạt động lâu dài liên tục giảm chi phí điện và giảm lượng khí thải carbon, phù hợp với "Carbon kép" chính sách và tiêu chuẩn sản xuất xanh của doanh nghiệp đồng thời mang lại lợi ích kinh tế và môi trường vượt trội.

Thông số kỹ thuật

Máy biến áp phân phối ngâm dầu ba pha 10kV S11 series

Lưu ý: Đối với máy biến áp có công suất định mức từ 500 kVA trở xuống, tổn thất tải phía trên đoạn đường nối trong bảng là áp dụng cho Dyn11 nhóm kết nối và tổn thất tải bên dưới đoạn đường nối có thể áp dụng cho nhóm kết nối Yyn0.

Máy biến áp phân phối ngâm ba pha 10kV S13 series

Máy biến áp phân phối ngâm dầu ba pha 10kV S14

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Trường hợp ứng dụng trong thế giới thực

Vào năm 2025, tám máy biến áp phân phối ngâm trong chất lỏng Usune 2500kVA 10kV đã được triển khai thành công tại một điểm quan trọng Dự án cải tạo lưới điện đô thị-nông thôn ở Thọ Quang, Sơn Đông. Các đơn vị này cung cấp điện cho các nhà kính nông nghiệp hiện đại, khu công nghiệp và khu dân cư—các ứng dụng đòi hỏi các tiêu chuẩn khắt khe về độ ổn định của thiết bị, năng lượng hiệu quả và khả năng thích ứng với môi trường.

Sau khi nghiệm thu, các trạm biến áp đúc sẵn đã vận hành ổn định quanh năm và không gặp sự cố. Độ ồn hoạt động đo được vẫn ở mức dưới 55dB, mất cân bằng ba pha dưới 1% và triệt tiêu sóng hài thứ ba hiệu suất là tuyệt vời. So với các máy biến áp cũ mà họ đã thay thế, dự án đã giảm được 17,8% điện năng tiêu thụ. tổng thiệt hại và tiết kiệm được hơn 260.000 CNY tiền điện hàng năm. Thiết kế bể kín hoàn toàn giúp loại bỏ các vấn đề liên quan đến lão hóa và rò rỉ dầu cách điện; hiệu suất hàng năm không xảy ra lỗi nào xác nhận đầy đủ tính ổn định của sản phẩm và lợi thế tiết kiệm năng lượng trong môi trường lưới điện đô thị-nông thôn.

Câu hỏi thường gặp

Câu hỏi 1: Máy biến áp phân phối ngâm trong chất lỏng Usune 2500kVA sử dụng các mức điện áp và kịch bản ứng dụng nào hỗ trợ?

Dòng sản phẩm bao phủ các cấp điện áp trung thế 10kV, 20kV, 36kV, phù hợp với lưới điện đô thị - nông thôn cải tạo, doanh nghiệp công nghiệp và khai thác mỏ, khu thương mại và các kịch bản cung cấp điện dân dụng. Tối ưu hóa chuyên biệt đã được thực hiện cho máy biến áp kết hợp và trạm biến áp đúc sẵn, cho phép chúng để đáp ứng các yêu cầu lắp đặt và vận hành cho môi trường ngoài trời, điều kiện công nghiệp khắc nghiệt và các địa điểm phân phối đô thị nhỏ gọn.

Câu 2: Ưu điểm cốt lõi của sản phẩm này so với các máy biến áp truyền thống có cùng công suất là gì?

Có ba ưu điểm cốt lõi: Thứ nhất, nó sử dụng cấu trúc lõi vết thương ba chiều, không khe hở, dẫn đến tổn thất và tiếng ồn thấp hơn cũng như nguồn điện ba pha cân bằng và ổn định hơn. Thứ hai, cuộn dây được tối ưu hóa và Cấu trúc bể cung cấp khả năng chống ngắn mạch và ăn mòn vượt trội, dẫn đến tỷ lệ hỏng hóc thiết bị thấp hơn. Thứ ba, thiết kế kín hoàn toàn, cách ly không khí làm chậm quá trình lão hóa của dầu cách điện, kéo dài tuổi thọ sử dụng hơn 20% so với thiết bị truyền thống và giảm chi phí vận hành và bảo trì lâu dài.

Câu 3: Máy biến áp phân phối ngâm trong chất lỏng 2500kVA mang lại lợi ích như thế nào về tiết kiệm năng lượng và giảm lượng khí thải? thể hiện trong hoạt động thực tế?

Sản phẩm giảm thiểu tổn thất vận hành tại nguồn thông qua thiết kế kết cấu và mạch từ được tối ưu hóa; tổn thất khi không tải và khi có tải đo được đều vượt trội so với tổn thất của thiết bị truyền thống đạt tiêu chuẩn quốc gia. Dựa trên tiêu thụ năng lượng tiêu chuẩn và công thức phát thải carbon, hoạt động lâu dài luôn giảm điện năng chi phí cho doanh nghiệp. Hơn nữa, việc giảm tổn thất năng lượng sẽ trực tiếp cắt giảm lượng khí thải carbon ở phía cung cấp điện, tạo điều kiện nâng cấp xanh, ít carbon cho các dự án lưới điện và doanh nghiệp sản xuất, từ đó mang lại cả giá trị kinh tế và môi trường.
