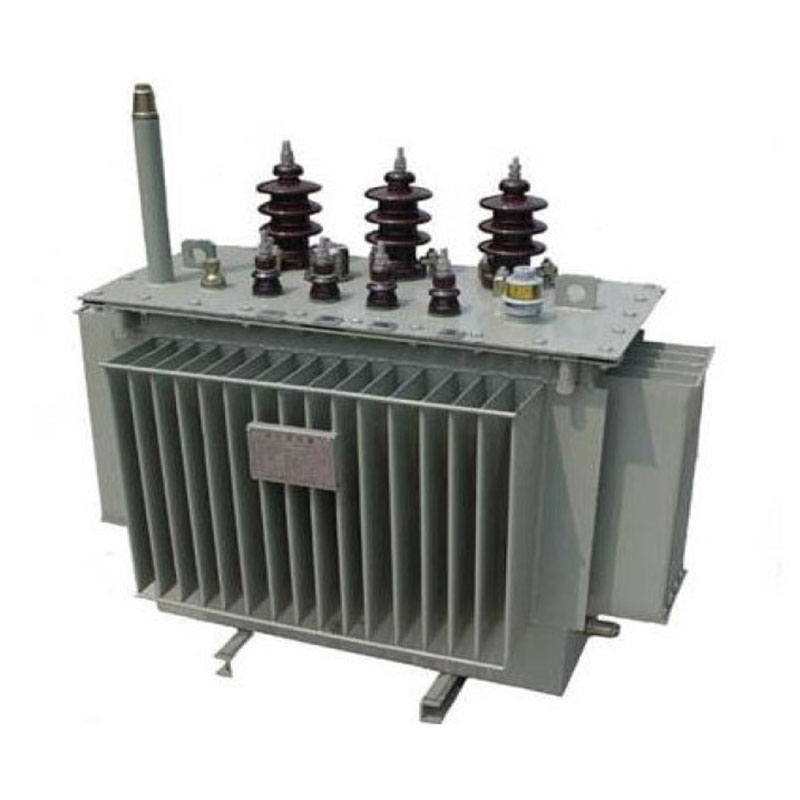

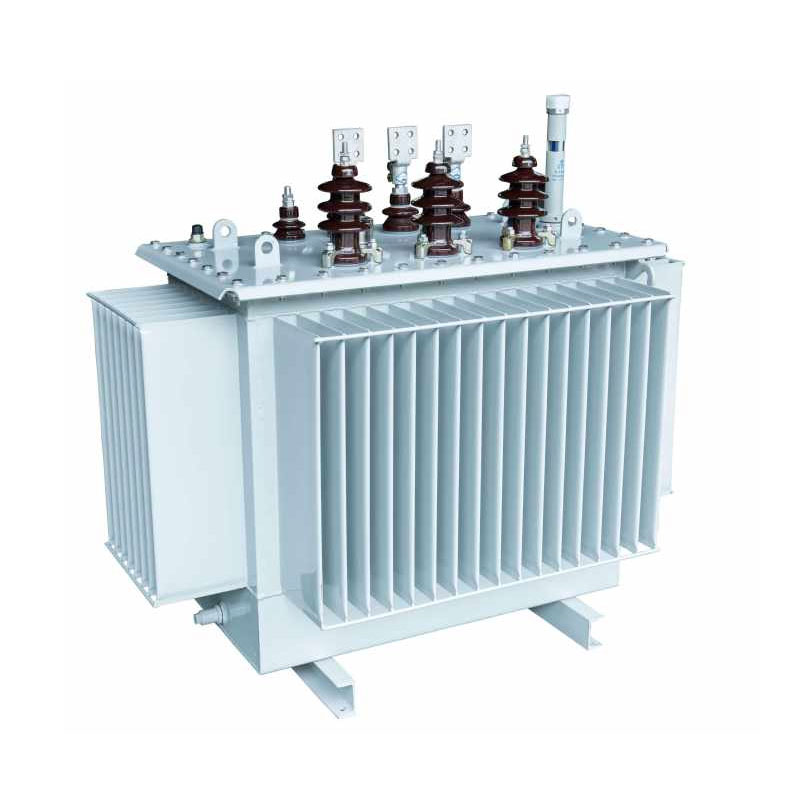

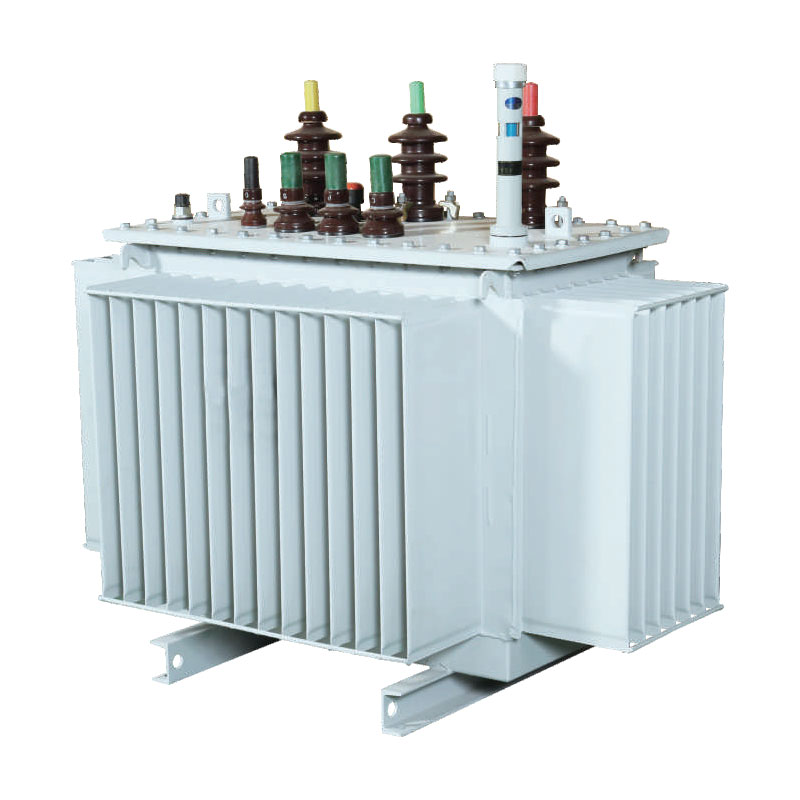

Máy biến áp ngâm dầu tự làm mát 630kVA

Máy biến áp tự làm mát ngâm trong dầu 630kVA này đại diện cho thế hệ phân phối hiệu suất cao mới máy biến áp. Lõi của nó sử dụng thiết kế vết thương 3D dựa trên cấu hình tam giác đều, đảm bảo thời gian ngắn nhất và các đường dẫn từ có chiều dài bằng nhau cho cả ba pha với khe hở không khí bằng 0, trong khi tiết diện cột lõi xấp xỉ một vòng tròn. So với thiết bị truyền thống, nó giảm tổn thất và tiếng ồn một cách hiệu quả, đạt được độ chính xác cân bằng ba pha, triệt tiêu sóng hài thứ ba và mang lại hiệu suất điện được tối ưu hóa đáng kể.

Hỗ trợ các mức điện áp 10kV, 20kV và 36kV, thiết bị sử dụng phương pháp tự làm mát bằng dầu mà không cần thiết bị làm mát bên ngoài, đảm bảo vận hành và bảo trì dễ dàng cũng như khả năng thích ứng mạnh mẽ với nhiều công việc khác nhau điều kiện. Nó được sử dụng rộng rãi trong lưới điện đô thị và nông thôn, các doanh nghiệp công nghiệp và khai thác mỏ và trạm biến áp tích hợp ứng dụng. Được hỗ trợ bởi một chuỗi cung ứng hoàn thiện, Usune—một nhà cung cấp thiết bị điện đáng tin cậy—cung cấp các sản phẩm được tiêu chuẩn hóa, sản phẩm chất lượng cao và dịch vụ hỗ trợ toàn diện cho khách hàng toàn cầu.

Đặc điểm cấu trúc cốt lõi và lợi thế kỹ thuật

1. Lõi có độ chính xác cao, tổn thất thấp

Lõi được chế tạo từ các tấm thép silic định hướng dạng hạt có độ thấm cao, được xử lý bằng GEORG nhập khẩu thiết bị cắt ngang và kỹ thuật nối liền mạch 45° để loại bỏ hoàn toàn các khe hở không khí trong mạch từ. các các tấm được tạo thành mặt cắt tròn nhiều bậc, làm giảm đáng kể lực từ trở, không tải tổn thất và tiếng ồn khi vận hành. Thiết kế này giải quyết các vấn đề phổ biến đối với máy biến áp truyền thống—chẳng hạn như máy biến áp ba pha mất cân bằng và tổn thất cao—do đó đảm bảo hoạt động lâu dài, tiêu thụ điện năng thấp.

2. Cấu trúc cuộn dây có độ bền cao, chống va đập

Cuộn dây điện áp cao sử dụng cấu trúc hình trụ, trong khi cuộn dây điện áp thấp có sự lựa chọn giữa cấu hình hình trụ và lá để phù hợp với điều kiện hoạt động cụ thể. Thiết kế này tối ưu hóa từ thông phân phối, nâng cao hiệu quả khả năng chống đoản mạch và sét của thiết bị trong khi ngăn ngừa quá nhiệt cục bộ. Nó đảm bảo sự ổn định hoạt động vượt trội và khả năng chống nhiễu, làm cho nó thích hợp cho các môi trường phức tạp như khu công nghiệp và lưới điện ngoài trời.

3. Thùng dầu dạng sóng bền, chống ăn mòn

Bồn được sản xuất từ thép cán nguội chính xác trên dây chuyền sản xuất bồn tôn chuyên dụng và có lớp phủ bề mặt chống ăn mòn, cho phép nó chịu được các điều kiện khắc nghiệt như tiếp xúc với dầu và ăn mòn hóa học. Thiết kế dạng sóng kết hợp khả năng tản nhiệt hiệu quả với khả năng biến dạng thích ứng khả năng; nó điều chỉnh sự giãn nở nhiệt và co lại của dầu cách điện, duy trì không khí hoàn toàn bịt kín để làm chậm quá trình lão hóa dầu và kéo dài đáng kể tuổi thọ của thiết bị.

4. Kết cấu cách nhiệt có độ an toàn cao

Máy biến áp tự làm mát ngâm trong dầu 630kVA sử dụng kết cấu cách điện loại A với các đường cao áp đồng tâm và cuộn dây điện áp thấp. Lớp cách điện giữa các cuộn dây sử dụng thiết kế tổng hợp - kết hợp các ống bìa giấy với các tấm nhỏ khe hở dầu—để đảm bảo độ bền điện môi cao và hiệu suất bịt kín tuyệt vời. Thiết kế này có hiệu quả giảm thiểu các rủi ro về an toàn như rò rỉ, đoản mạch và hư hỏng cách điện, hỗ trợ hoạt động liên tục 24 giờ và Tuân thủ các tiêu chuẩn an toàn điện quốc gia.

Loại sản phẩm

Bảo tồn năng lượng và phân tích lợi ích kinh tế

Máy biến áp tự làm mát ngâm trong dầu 630kVA mang lại khả năng tiết kiệm năng lượng và giảm lượng carbon đặc biệt. Các công thức tiêu chuẩn hóa cho phép tính toán chính xác chi phí điện hàng năm và lượng khí thải carbon, cung cấp hỗ trợ dựa trên dữ liệu để nâng cấp hiệu quả năng lượng của doanh nghiệp và quản lý chi phí. Các công thức cốt lõi như sau:

1. Công thức tính giá điện hàng năm: Chi phí điện hàng năm (CNY/năm) = [Tổn thất không tải (kW) + Tổn thất có tải (kW) × (Trung bình Hệ số phụ tải)²] × 365 × 24 × Giá điện
2. Công thức phát thải CO₂ hàng năm: Lượng phát thải Carbon hàng năm (kg) = [Tổn thất không tải (kW) + Tổn thất khi tải (kW) × (Tải trung bình Hệ số)2] × 365 × 24 × Hệ số phát thải cacbon (kg-CO₂/kWh)

So với các máy biến áp truyền thống, lỗi thời, sản phẩm này có tổn thất khi không tải và tải thấp hơn đáng kể. giảm chi phí điện và lượng khí thải carbon phù hợp với chính sách nâng cấp năng lượng xanh. Nó cung cấp cao hiệu quả chi phí cho hoạt động lâu dài và thời gian hoàn vốn ngắn, mang lại cả giá trị kinh tế và môi trường.

Thông số kỹ thuật

Máy biến áp phân phối ngâm dầu ba pha 10kV S11 series

Lưu ý: Đối với máy biến áp có công suất định mức từ 500 kVA trở xuống, tổn thất tải phía trên đoạn đường nối trong bảng là áp dụng cho Dyn11 nhóm kết nối và tổn thất tải bên dưới đoạn đường nối có thể áp dụng cho nhóm kết nối Yyn0.

Máy biến áp phân phối ngâm ba pha 10kV S13 series

Máy biến áp phân phối ngâm dầu ba pha 10kV S14

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Các trường hợp ứng dụng trong thế giới thực

1. Dự án nâng cấp lưới điện đô thị và nông thôn

Trong một dự án nâng cấp lưới điện nông thôn ở Chiết Giang, các thiết bị lạc hậu, tổn thất cao đã được thay thế hàng loạt. Địa chỉ các vấn đề như dao động tải đáng kể, mất cân bằng ba pha và sóng hài quá mức, điều này sản phẩm—tận dụng ưu điểm của lõi vết thương 3D để ổn định và cân bằng điện áp—được cải thiện về cơ bản chất lượng nguồn điện. Các phép đo hiện trường cho thấy tổn thất không tải trên mỗi đơn vị giảm hơn 30% và giảm 40% về tỷ lệ mất điện của khu vực phân phối. Thiết bị này rất phù hợp với hoạt động nông thôn phức tạp điều kiện thuận lợi, tạo điều kiện nâng cấp lưới điện tiết kiệm năng lượng.

2. Dự án trạm sạc xe tải hạng nặng

Một trạm sạc xe tải hạng nặng ở Tô Châu đã triển khai nhiều đơn vị mẫu máy biến áp này để hỗ trợ các hoạt động liên quan đến việc khởi động/dừng cọc sạc thường xuyên và thay đổi tải đột ngột. Với sức nóng tuyệt vời hiệu suất tản nhiệt (tự làm mát bằng dầu), máy biến áp duy trì cuộn dây ổn định và có thể điều khiển được nhiệt độ trong quá trình hoạt động đầy tải mà không bị ngắt quãng do quá nhiệt. Điều này đảm bảo 24 giờ không bị gián đoạn vận hành trạm, giảm hiệu quả chi phí liên quan đến bảo trì và thời gian ngừng hoạt động.

Câu hỏi thường gặp

Câu hỏi 1: Mức điện áp và kịch bản ứng dụng nào tương thích với thiết bị làm mát bằng dầu ngâm dầu Usune 630kVA máy biến áp?

Sản phẩm hỗ trợ tất cả các mức điện áp cao chính thống (10kV, 20kV và 36kV) và phù hợp cho các ứng dụng chẳng hạn như nâng cấp lưới điện đô thị và nông thôn, phân phối điện công nghiệp và khai thác mỏ, trạm sạc và trạm biến áp đúc sẵn hoặc mô-đun. Nó có thiết kế tự làm mát bằng dầu, không cần quạt, phù hợp cho hoạt động ngoài trời. cài đặt; nó có khả năng chịu được nhiệt độ khắc nghiệt, bụi và ăn mòn nhẹ, mang lại khả năng thích ứng đặc biệt với các điều kiện hoạt động khác nhau.

Câu 2: Ưu điểm tiết kiệm năng lượng cụ thể của máy biến áp này là gì và nó giảm chi phí như thế nào?

Tính năng tiết kiệm năng lượng cốt lõi của sản phẩm là cấu trúc lõi vết thương không khe hở 3D, giúp giảm đáng kể lực từ tính Tổn thất mạch, không tải và tải, đồng thời giảm hiệu quả tổn thất sóng hài và liên quan đến nhiệt. Dưới tiêu chuẩn điều kiện hoạt động, nó giúp giảm mức tiêu thụ năng lượng tổng thể từ 20%–30% so với thiết bị thông thường của cùng công suất. Điều này giúp tiết kiệm đáng kể chi phí điện hàng năm và giảm lượng khí thải carbon, điều chỉnh với các chính sách năng lượng xanh và mang lại lợi ích kinh tế lâu dài vượt trội.

Câu hỏi 3: Những lợi thế liên quan đến tuổi thọ sử dụng của thiết bị cũng như hoạt động và bảo trì hàng ngày (O&M) là gì?

Thiết bị sử dụng thùng dầu tôn cách nhiệt và vật liệu cách nhiệt chống ăn mòn loại A, làm chậm đáng kể sự lão hóa của dầu và thiết bị, mang lại tuổi thọ dài hơn so với tiêu chuẩn máy biến áp. Nó tự hào có tỷ lệ thất bại thấp và khả năng chống sốc và can thiệp mạnh mẽ. Bảo trì định kỳ chỉ yêu cầu kiểm tra định kỳ mức dầu và tình trạng cách điện, khiến việc vận hành và bảo trì trở nên đơn giản và tiết kiệm chi phí—lý tưởng cho các tình huống yêu cầu hoạt động lâu dài, không bị gián đoạn.
