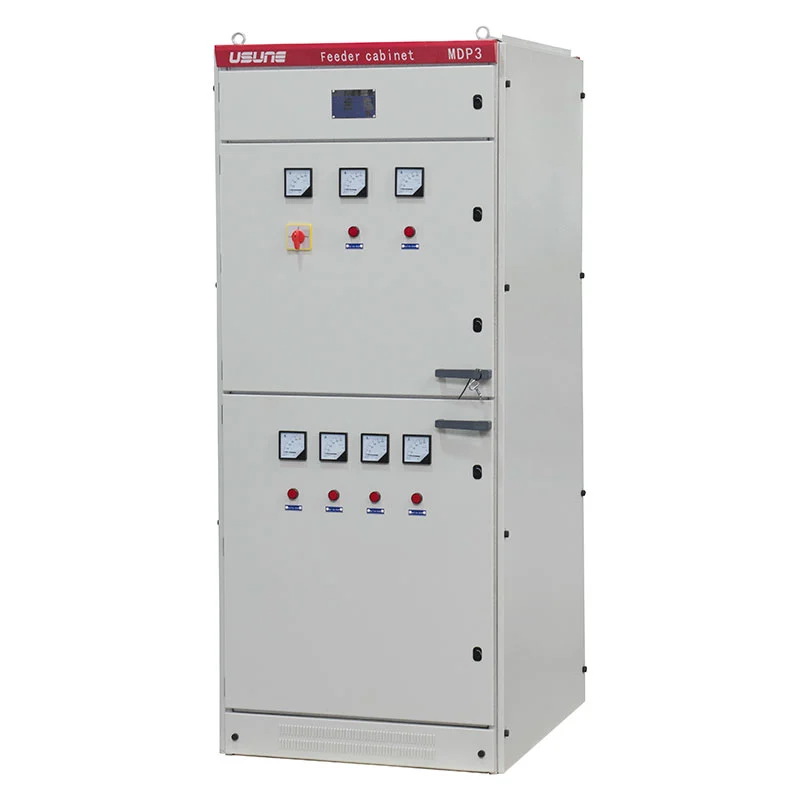

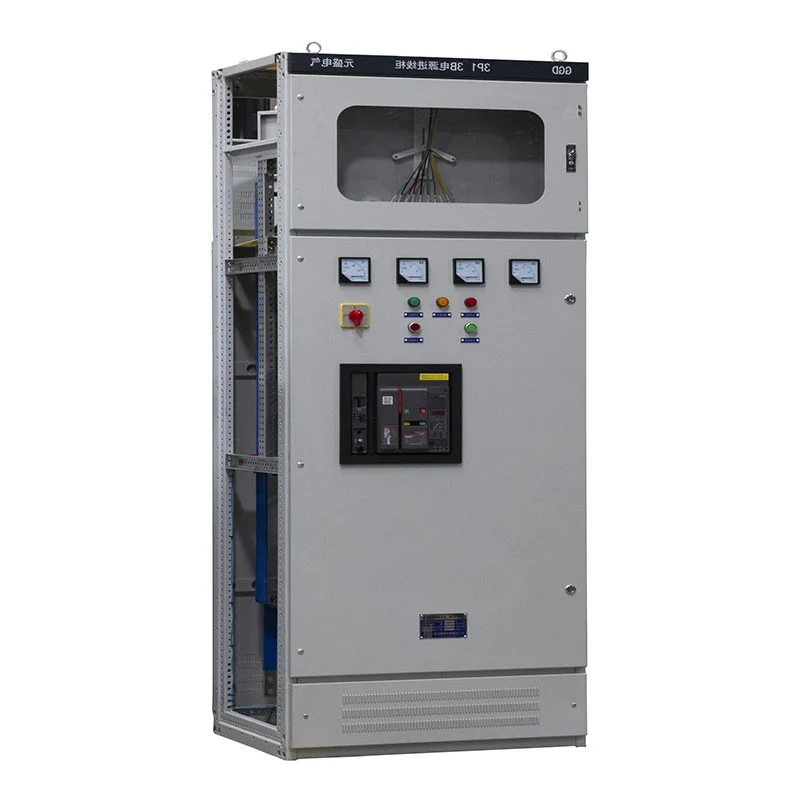

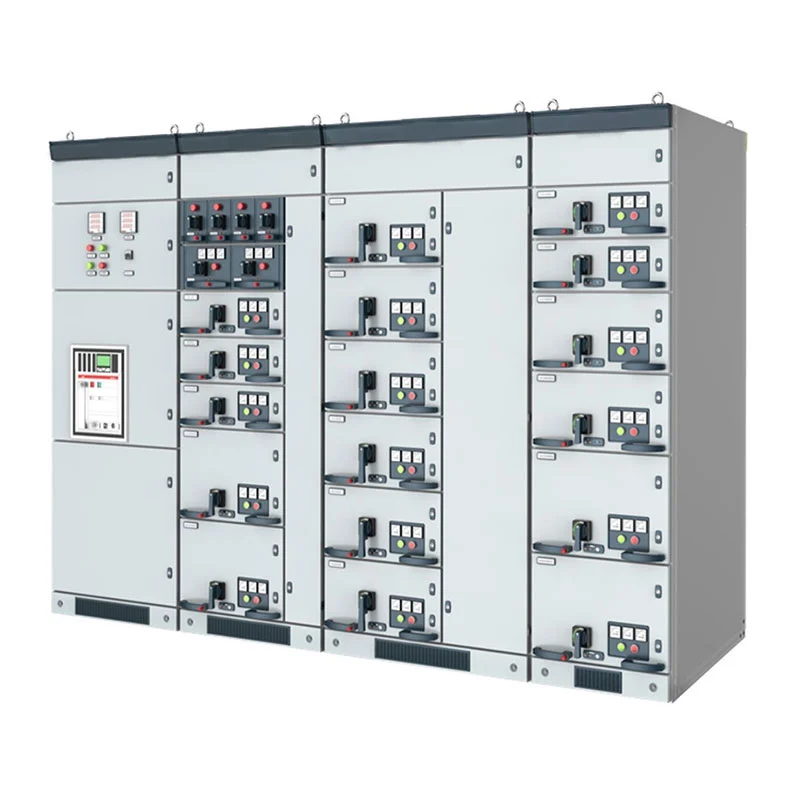

Tủ phân phối điện hạ thế GGD được thiết kế cho các ứng dụng phân phối điện trong nhà với tần số định mức 50Hz và điện áp làm việc định mức lên đến 380/400V. Cấu trúc tủ, thanh cái đồng, mạch điều khiển và bảo vệ các thành phần có thể được cấu hình theo yêu cầu của dự án. Giải pháp phù hợp cho các nhà máy điện, trạm biến áp, nhà máy, doanh nghiệp khai thác mỏ, tòa nhà thương mại và các cơ sở phân phối điện khác.
Tủ phân phối điện hạ thế GGD được thiết kế như một đơn vị phân phối điện áp thấp tập trung. Nó có thể nhận năng lượng điện từ hệ thống thượng nguồn và phân phối đến nhiều mạch điện ra cho thiết bị, chiếu sáng, động cơ và các tải khác.
Tủ có thể bố trí làm tủ điện vào, tủ phân phối điện đi, tủ bù tụ hoặc các cấu hình khác theo sơ đồ đường dây điện. Điều này làm cho hệ thống dễ dàng tích hợp vào mạng lưới phân phối công nghiệp và thương mại khác nhau.
Sự sắp xếp bên trong ngăn cách các bộ phận điện chính và hệ thống dây điện điều khiển theo thiết kế của dự án. Bộ ngắt mạch đa năng, bộ ngắt mạch vỏ đúc, bộ ngắt mạch thu nhỏ, công tắc tơ, rơle, đồng hồ đo và các thành phần khác có thể được lựa chọn theo các chức năng mạch yêu cầu.
Đối với các dự án yêu cầu nhãn hiệu hoặc thông số kỹ thuật linh kiện tùy chỉnh, Usune có thể điều phối việc lựa chọn linh kiện với người mua trước khi sản xuất.
Khung tủ và vách ngăn được sản xuất từ thép tấm cán nguội. Độ dày tấm tham chiếu là ≥2mm, với các cạnh hoàn thiện được xử lý để giảm các cạnh sắc trong quá trình vận hành và bảo trì.
Cấu trúc tủ được thiết kế để cung cấp đủ độ bền cơ học cho hoạt động bình thường đồng thời cho phép truy cập để kiểm tra, nối dây và thay thế linh kiện. Cửa trước và cửa sau được bố trí tiện dụng vận hành và bảo trì.
Đồng điện phân được dùng làm thanh cái chính và thanh cái nhánh. Vật liệu bảo vệ cách nhiệt và co nhiệt có thể được áp dụng cho hệ thống thanh cái để duy trì hiệu suất điện môi cần thiết.
Nhận dạng pha được cung cấp cho việc bố trí thanh cái, trong khi các mối nối thanh cái được xử lý theo phương pháp kết nối điện cần thiết. Một kết nối thanh cái linh hoạt cũng có thể được cung cấp khi cần thiết giữa cầu xe buýt đến và bộ ngắt mạch chính.
Bus đồng PE chuyên dụng được bố trí dọc theo hướng lắp ráp tủ. Các thành phần cần nối đất có thể được kết nối thông qua hệ thống PE, với các đầu nối đất được cung cấp để kết nối với mạng nối đất bên ngoài.
Khoang cáp cũng có thể dành đủ không gian cho đầu cáp và lắp đặt máy biến dòng liên quan theo bản vẽ dự án.
Tủ đầu vào có thể được trang bị cầu dao đa năng và chức năng bảo vệ tương ứng. các cấu hình được cung cấp có thể bao gồm các bộ ngắt mạch hoạt động bằng điện có bảo vệ ngắt điện áp thấp và chức năng trễ thời gian theo thiết kế điện.
Cấu hình bảo vệ và điều khiển được xác định bởi các yêu cầu của dự án thay vì bị giới hạn ở một sự kết hợp thành phần cố định.
Các mạch đi có thể được bố trí cho các yêu cầu tải và phân phối khác nhau. Bộ ngắt mạch, công tắc tơ, rơle nhiệt và khối thiết bị đầu cuối có thể được lựa chọn theo yêu cầu điều khiển và dòng điện định mức của từng loại trung chuyển.
Cách bố trí tủ hỗ trợ nhận dạng mạch rõ ràng, với số thiết bị và nhãn nối dây được định vị để dễ dàng hơn. kiểm tra và bảo trì.
Đối với các ứng dụng động cơ, tủ có thể tích hợp các mạch điều khiển động cơ với khả năng chuyển mạch và bảo vệ thích hợp thành phần. Đèn báo khởi động/dừng và nhận dạng mạch điện có thể được bố trí trên bảng điều khiển tủ để hỗ trợ người vận hành nhanh chóng xác định các mạch động cơ riêng lẻ.
Các mạch điều khiển thứ cấp được nối dây theo bản vẽ điện đã được phê duyệt. Dây dẫn linh hoạt là được sắp xếp thành từng bó có tổ chức, có lớp cách điện và ống bọc thích hợp được sử dụng khi đi dây qua các thiết bị di động hoặc di động. các khu vực tiếp xúc cơ học.
Mặt cắt tham chiếu bao gồm 1,5 mm2 đối với mạch điều khiển và điện áp xoay chiều và 2,5 mm2 đối với mạch dòng điện xoay chiều, tùy thuộc vào thiết kế điện cuối cùng.
Khối đầu cuối sử dụng các thành phần chống cháy, trong khi dây dẫn được xác định theo số mạch hoặc chiều dây dẫn thể hiện trên bản vẽ. Tránh dán nhãn nội bộ bằng tay; số mạch và thiết bị nhận dạng được in hoặc dán tem nóng để bảo trì lâu dài rõ ràng hơn.
Bảng phân phối điện áp thấp GGD được thiết kế xoay quanh các thông số tham khảo sau:
| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Tủ phân phối điện hạ thế GGD |
| Điện áp định mức | 0,4kV |
| Tần số định mức | 50Hz |
| Xếp hạng hiện tại | Lên đến 3150A |
| Mức độ bảo vệ | IP23 |
| Cài đặt | trong nhà |
| Mức độ ô nhiễm | Cấp 3 |
| Độ cao | 1000m |
| Nhiệt độ môi trường xung quanh | -10°C đến +40°C |
| Độ ẩm tương đối trung bình hàng ngày | 95% |
| Độ ẩm tương đối trung bình hàng tháng | 90% |
| Cường độ địa chấn | Lên tới cường độ 8 |
Các thông số điện cuối cùng, kích thước tủ và lựa chọn thành phần được xác định theo tiêu chuẩn đã được phê duyệt yêu cầu về bản vẽ kỹ thuật và dự án.
| Người mẫu | Điện áp định mức (V) | Dòng điện định mức (A) | Dòng điện ngắn mạch định mức (KA) | Dòng điện chịu được thời gian ngắn định mức (1s) (kA) | Dòng điện chịu được đỉnh định mức (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Mã sản phẩm | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Trong các nhà máy, nhà xưởng và cơ sở khai thác mỏ, Tủ phân phối điện hạ thế GGD có thể đóng vai trò là trung tâm điểm phân phối thiết bị sản xuất, động cơ, hệ thống chiếu sáng và phụ trợ.
Tủ có thể được cấu hình cho các mạng phân phối tòa nhà cao tầng và thương mại, nơi có nhiều đường đi mạch yêu cầu bảo vệ, đo lường và điều khiển tập trung.
Các nhà máy điện, trạm biến áp có thể sử dụng thiết bị để phân phối điện phụ trợ hạ áp và hạ lưu hệ thống điện, với cấu hình bên trong phù hợp với sơ đồ một đường dây của dự án.
Thiết bị được thiết kế để lắp đặt trong nhà. Nhiệt độ hoạt động tham chiếu là -10°C đến +40°C, với nhiệt độ độ cao lên tới 1000m.
Môi trường xung quanh không được có các điều kiện rung động, va đập và ăn mòn nghiêm trọng. Khi đặc biệt yêu cầu về môi trường tồn tại, điều kiện kỹ thuật có thể được thảo luận giữa Usune và người mua trước sản xuất.
Trong quá trình lắp đặt, độ nghiêng của thiết bị so với mặt phẳng thẳng đứng không được vượt quá 5°. Cài đặt đúng cách giúp duy trì sự liên kết của tủ, hoạt động của cửa và độ tin cậy của kết nối điện.
Thiết kế và sản xuất Tủ phân phối điện hạ thế GGD tuân theo các thiết bị đóng cắt hạ áp hiện hành yêu cầu, bao gồm các tiêu chuẩn GB và IEC có liên quan. Các thiết bị được cung cấp có thể được sản xuất theo thông số kỹ thuật hiện hành mới nhất của dự án và tài liệu kỹ thuật được phê duyệt.
Các tiêu chuẩn tham chiếu chính bao gồm GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 và các tiêu chuẩn điện áp dụng khác tiêu chuẩn do dự án quy định.
Hoạt động sản xuất và quản lý chất lượng của Usune được hỗ trợ bởi hệ thống ISO 9001, ISO 14001 và ISO 45001. Các sản phẩm điện cũng có thể được cung cấp với chứng nhận CE, cùng với các tài liệu kiểm tra liên quan theo đến cấu hình sản phẩm.
| Mục so sánh | Tủ phân phối điện hạ thế GGD | Thiết bị đóng cắt có thể rút ra | Tủ phân phối loại cố định |
| Mục đích chính | Phân phối, điều khiển và bảo vệ nguồn điện hạ thế | Chuyển mạch và bảo trì thường xuyên | Phân phối điện cơ bản |
| Điện áp điển hình | 0,4kV | Điện áp thấp/trung bình tùy theo cấu hình | Điện áp thấp |
| Cấu trúc tủ | Tủ mô-đun cố định | Cấu trúc ngăn kéo/xe đẩy có thể kéo được | Đã sửa lỗi cài đặt |
| Truy cập mạch | Bảo dưỡng trước sau tùy theo thiết kế | Rút nhanh các đơn vị chức năng | Truy cập bảo trì thông thường |
| Cấu hình linh hoạt | Cao | Rất cao | Vừa phải |
| Hệ thống thanh cái | Thanh cái chính và nhánh bằng đồng | Bố trí thanh cái ngăn cách | Thanh cái bằng đồng hoặc nhôm |
| Tải phù hợp | Máy cấp liệu, động cơ, hệ thống chiếu sáng, phụ trợ | Nhiều bộ cấp liệu và mạch điều khiển động cơ | Tải phân phối chung |
| Phương pháp bảo trì | Kiểm tra và thay thế cấp độ thành phần | Rút đơn vị chức năng để bảo trì | Bảo trì cấp thành phần |
| Tùy chỉnh dự án | Sơ đồ một dòng và tùy chỉnh dựa trên thành phần | Tùy chỉnh cấu hình ngăn kéo | Tùy chỉnh cấu hình cơ bản |
| Ứng dụng điển hình | Nhà máy, trạm biến áp, nhà máy điện, tòa nhà | Phân phối công nghiệp và điều khiển động cơ | Phân phối thương mại và mục đích chung |
Tủ phân phối điện hạ thế GGD đặc biệt phù hợp khi dự án yêu cầu hệ thống điện tập trung mạnh mẽ tủ phân phối có kết cấu bên trong rõ ràng, hệ thống thanh cái bằng đồng và lựa chọn linh hoạt đầu vào, mạch ra và mạch điều khiển.
Đối với các dự án trong đó yêu cầu chính là thay thế nhanh chóng các đơn vị chức năng riêng lẻ, có thể rút cấu hình có thể phù hợp hơn. Đối với các mạng phân phối đơn giản hơn với ít thay đổi mạch hơn, loại cố định tủ có thể cung cấp một giải pháp đơn giản hơn.
Usune có thể lựa chọn kết cấu tủ, cầu dao, bố trí thanh cái, linh kiện điều khiển và hệ thống dây điện bên trong theo sơ đồ đường đơn và yêu cầu kỹ thuật của dự án.
Bảng phân phối điện áp thấp GGD đã được tham chiếu cho Dự án phóng tên lửa Cas-space, chứng minh ứng dụng của nó trong môi trường dự án nơi có cấu trúc phân phối điện áp thấp và điện độ tin cậy của thiết bị là quan trọng.
Công ty TNHH Điện lực Chiết Giang Usune có hơn 14 năm kinh nghiệm trong lĩnh vực thiết bị điện, hỗ trợ bởi đội ngũ R&D giàu kinh nghiệm có khả năng phát triển cấu hình theo yêu cầu cụ thể của dự án.
Từ các thành phần điện và chế tạo tủ đến hệ thống dây điện bên trong và kiểm tra lần cuối, Usune áp dụng các biện pháp kiểm soát quy trình sản xuất và kiểm tra chất lượng. Thời gian sản xuất tiêu chuẩn là khoảng 15–20 ngày, tùy thuộc vào về cấu hình và số lượng đặt hàng.
Đối với các dự án yêu cầu cầu dao, bộ phận điều khiển, kích thước tủ, bố trí thanh cái hoặc thanh cái cụ thể cấu hình nối dây, Usune có thể phát triển thiết bị dựa trên sơ đồ đường dây đơn và kỹ thuật của người mua thông số kỹ thuật.
Điện áp định mức tham chiếu tiêu chuẩn là 0,4kV, với tần số định mức là 50Hz. Các thông số cuối cùng phụ thuộc vào dự án thiết kế.
Cấu hình được cung cấp có thể đạt tới 3150A, tùy thuộc vào bộ ngắt mạch, thanh cái và hệ thống điện tổng thể đã chọn thiết kế.
Đúng. Kích thước tủ, linh kiện điện, mạch vào và ra, chức năng điều khiển, thanh cái sắp xếp và các chi tiết khác có thể được tùy chỉnh theo bản vẽ đã được phê duyệt.
Cấu hình có thể bao gồm các bộ ngắt mạch đa năng, bộ ngắt mạch vỏ đúc, bộ ngắt mạch thu nhỏ, công tắc tơ, rơle nhiệt, đồng hồ đo và các bộ phận khác theo yêu cầu của dự án.
Thời gian sản xuất thông thường khoảng 15–20 ngày, tùy thuộc vào số lượng và cấu hình kỹ thuật.
Đúng. Usune có thể cung cấp tùy chỉnh OEM và dựa trên dự án, bao gồm các cấu hình thành phần được chỉ định và khách hàng yêu cầu.
Các linh kiện và tủ lắp ráp được kiểm tra trong quá trình sản xuất, sau đó là kiểm tra và thử nghiệm định kỳ trước khi lô hàng. Tài liệu kiểm tra có liên quan có thể được cung cấp theo yêu cầu của dự án.
