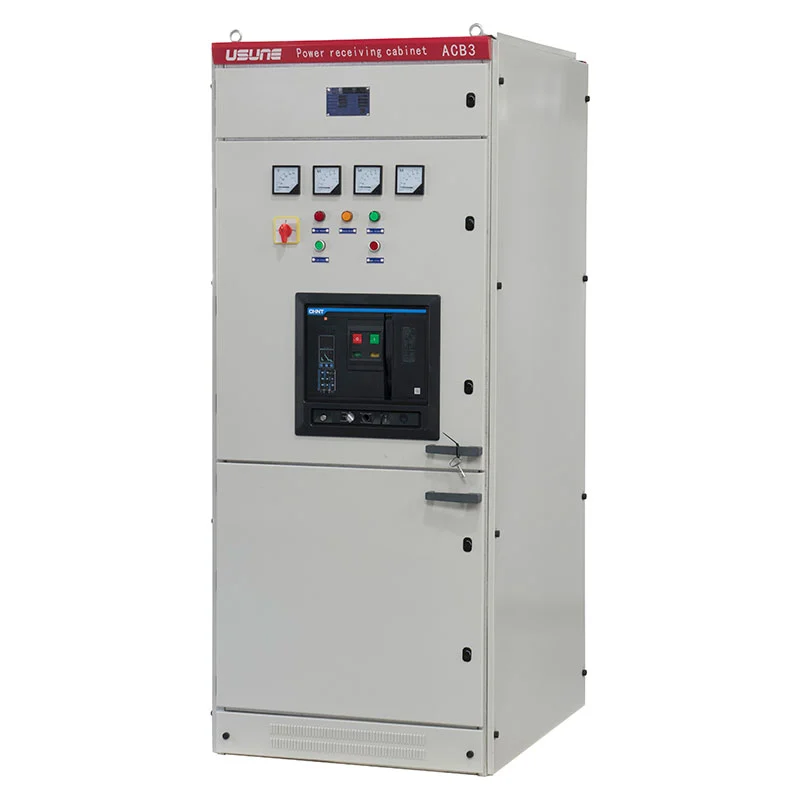

Được thiết kế cho hệ thống AC 50–60Hz có điện áp làm việc định mức lên đến 660V, Tủ đóng cắt loại ngăn kéo điện áp thấp có thể được cấu hình để phân phối điện, điều khiển động cơ và bù hệ số công suất. Nó phù hợp cho nhà máy công nghiệp, cơ sở điện, dự án hóa dầu, cơ sở hạ tầng giao thông, tòa nhà thương mại, và các hệ thống điện hạ thế khác.
Trong tủ phân phối cố định thông thường, các mạch điện phụ thuộc tương đối vào tổng thể tủ sắp xếp. Khi một cơ sở có nhiều tải độc lập, điều này có thể khiến việc quản lý mạch và các hoạt động trong tương lai trở nên phức tạp hơn. sửa đổi phức tạp hơn.
Cấu hình kiểu ngăn kéo chia các chức năng điện thành các đơn vị riêng lẻ. Mỗi ngăn kéo có thể tương ứng với một tải, động cơ hoặc tải điện cụ thể, cho phép tổ chức tổng thể tủ theo thực tế cơ cấu phân phối.
Đối với các nhà máy và cơ sở lớn, điều này có nghĩa là thiết bị đóng cắt có thể được bố trí xung quanh tải điện hơn là chỉ đơn giản là xung quanh kích thước tủ vật lý.
Cấu trúc ngăn kéo cho phép các mạch khác nhau được phân bổ cho các đơn vị chức năng riêng biệt.
Ví dụ, một cơ sở sản xuất có thể có các mạch điện độc lập cho động cơ băng tải, máy bơm, quạt, thiết bị phụ trợ. máy móc, chiếu sáng và phân phối điện nói chung. Các mạch này có thể được sắp xếp theo ý riêng của chúng yêu cầu về điện.
Cấu trúc này giúp người vận hành xác định mối quan hệ giữa mỗi mạch và thiết bị được kết nối của nó. đặc biệt có giá trị trong các phòng điện lớn có nhiều bộ cấp nguồn ra.
Không phải mọi tải điện đều có yêu cầu năng lượng giống nhau. Một động cơ phụ trợ nhỏ và một động cơ sản xuất công suất cao có thể yêu cầu các bố trí chuyển mạch và bảo vệ khác nhau.
Do đó, Tủ điện loại ngăn kéo điện áp thấp có thể sử dụng các ngăn kéo lớn và nhỏ cho các mạch điện khác nhau yêu cầu. Cấu hình ngăn kéo có thể được xác định theo định mức động cơ, công suất cấp liệu và số lượng của các mạch trong dự án.
Điều này giúp các kỹ sư điện có nhiều tự do hơn khi chuẩn bị bố trí tủ.
Đối với các cơ sở công nghiệp, điều khiển động cơ có thể chiếm một tỷ lệ đáng kể trong nhu cầu điện hạ thế. hệ thống.
Cấu hình MCC gồm có các ngăn kéo lớn và nhỏ, với thiết bị chuyển mạch chính của mỗi mạch sử dụng một cầu dao vỏ đúc có công suất cao hoặc công tắc tải quay có cầu chì.
Sự sắp xếp này có thể được áp dụng cho các mạch phục vụ máy bơm, máy nén, quạt, băng tải, máy móc sản xuất và thiết bị dẫn động bằng động cơ khác.
Việc tách các mạch động cơ này thành các khối chức năng chuyên dụng cũng giúp đơn giản hóa mối quan hệ điện giữa các động cơ riêng lẻ và các bộ cấp nguồn tương ứng của chúng.
Tủ trung tâm phân phối điện được sử dụng khi nguồn điện đến cần được phân chia cho nhiều nơi các mạch hạ lưu.
Cấu hình PC có thể chứa các bộ ngắt mạch dòng Emax, MT, 3WN, AH và ME, tùy thuộc vào yêu cầu được phê duyệt. thiết kế điện.
Việc lựa chọn nên xem xét dòng điện định mức, công suất ngắn mạch, đặc tính của bộ cấp nguồn, sự phối hợp bảo vệ, và yêu cầu của thiết bị được kết nối.
Các hệ thống công nghiệp sử dụng nhiều động cơ có thể tạo ra nhu cầu công suất phản kháng đáng kể. Đối với các hệ thống lắp đặt như vậy, hệ số công suất sự bù đắp có thể là một phần của thiết kế điện áp thấp.
Tủ bù có thể được cấu hình để bù hệ số công suất bằng tay, tự động hoặc từ xa.
Cấu hình của nó có thể được xác định theo đặc điểm tải và quản lý điện của khách hàng yêu cầu hơn là sử dụng cùng một cơ chế đền bù cho mọi dự án.
Thiết bị có thể được điều chỉnh phù hợp với các hệ thống điện có cấu trúc tải khác nhau.
Nhà máy có nhiều dây chuyền sản xuất có thể sử dụng các ngăn kéo riêng cho động cơ, thiết bị phụ trợ và các vật dụng chung các mạch điện.
Máy bơm, máy nén, quạt và các thiết bị xử lý khác có thể được bố trí thông qua các mạch điều khiển động cơ chuyên dụng.
Các cơ sở sản xuất lớn có thể sử dụng phân phối điện áp thấp tập trung cho nhiều thiết bị và động cơ công suất cao người cho ăn.
Các cơ sở đường sắt, nhà ga và cơ sở hạ tầng hỗ trợ có thể sử dụng tủ để phân phối điện cho thiết bị và hệ thống điện phụ trợ.
Các tòa nhà thương mại và dân cư có thể tổ chức nhiều nguồn cấp điện áp thấp trong một mạng phân phối tập trung hệ thống.
Các nhà máy điện và dự án năng lượng có thể cấu hình các chức năng phân phối, điều khiển động cơ và bù theo tải điện phụ trợ của chúng.
| Mục | Đặc điểm kỹ thuật |
| Loại sản phẩm | Thiết bị đóng cắt loại ngăn kéo điện áp thấp |
| Điện áp làm việc định mức | 660V |
| Tần số định mức | 50Hz / 60Hz |
| Chức năng chính | Phân phối điện / Điều khiển động cơ / Bù hệ số công suất |
| Cấu hình PC | Cầu dao dòng Emax / MT / 3WN / AH / ME |
| Cấu hình MCC | Ngăn kéo lớn và nhỏ |
| Chuyển mạch chính MCC | Công tắc tải quay / MCCB ngắt cao có cầu chì |
| Đền bù | Thủ công / Tự động / Từ xa |
| Độ cao tiêu chuẩn | 2000m |
| Nhiệt độ môi trường xung quanh | -5°C đến +40°C |
| Nhiệt độ trung bình 24 giờ | 35°C |
| Vận chuyển & Lưu trữ | -25°C đến +55°C |
| Nhiệt độ ngắn hạn | Lên tới +70°C trong 24h |
| Tần suất áp dụng | AC 50–60Hz |
Môi trường vận hành tiêu chuẩn phải có nhiệt độ xung quanh từ -5°C đến +40°C, với nhiệt độ trung bình là nhiệt độ trong 24 giờ không vượt quá +35°C.
Ở nhiệt độ môi trường xung quanh tối đa +40°C, độ ẩm tương đối không được vượt quá 50%. Độ ẩm cao hơn có thể được chấp nhận ở nhiệt độ thấp hơn, chẳng hạn như lên tới 90% ở +20°C. Sự thay đổi nhiệt độ nên được xem xét vì sự ngưng tụ có thể xảy ra.
Độ cao tiêu chuẩn là 2000m.
Trong quá trình vận chuyển và bảo quản, thiết bị có thể chịu được nhiệt độ từ -25°C đến +55°C, với thời gian sử dụng ngắn hạn. tiếp xúc lên tới +70°C trong thời gian không quá 24 giờ.
Các ứng dụng đặc biệt, bao gồm giàn khoan dầu ngoài khơi và nhà máy điện hạt nhân, yêu cầu kỹ thuật riêng biệt. đánh giá và thỏa thuận giữa nhà sản xuất và người sử dụng cuối cùng.
Dự án phóng tên lửa Cas-space là tài liệu tham khảo kỹ thuật cho thiết bị điện Usune.
Cơ sở hạ tầng phóng tên lửa chứa nhiều phụ tải điện hỗ trợ khác nhau, bao gồm hệ thống thiết bị, phụ trợ cơ sở vật chất, dịch vụ cơ sở hạ tầng. Các cơ sở như vậy yêu cầu tổ chức mạch rõ ràng và đáng tin cậy phân phối điện để hỗ trợ các lĩnh vực hoạt động khác nhau.
Thiết bị Usune được ứng dụng vào hệ thống điện của dự án, mang lại kinh nghiệm thực tế trong việc cung cấp thiết bị chuyển mạch cho cơ sở hạ tầng chuyên dụng.
Dự án cũng cho thấy tầm quan trọng của việc điều chỉnh cấu hình tủ phù hợp với kiến trúc điện thực tế của một cơ sở thay vì dựa vào một sự sắp xếp thống nhất.
Hệ thống quản lý và sản xuất của Usune được hỗ trợ bởi ISO 9001, ISO 14001 và ISO 45001.
Thiết bị được sản xuất theo các yêu cầu hiện hành của IEC và GB, bao gồm GB 7251.1, JB/T 9961 và các yêu cầu quốc tế liên quan đối với cụm thiết bị đóng cắt và điều khiển điện áp thấp.
Trước khi xuất xưởng, tủ hoàn thiện phải trải qua quá trình kiểm tra tại nhà máy và kiểm tra định kỳ. Các báo cáo thử nghiệm liên quan và tài liệu kỹ thuật có thể được cung cấp theo yêu cầu của dự án.
Đối với các nhóm mua sắm, bước quan trọng nhất là xác nhận cấu hình điện trước khi sản xuất.
Nên lựa chọn tủ điện đóng cắt loại ngăn kéo điện áp thấp theo danh mục phụ tải thực tế thay vì chỉ chọn điện áp định mức của tủ.
Usune khuyên bạn nên xác nhận:
| Thông tin khách hàng | Tại sao nó quan trọng |
| Điện áp hệ thống | Xác định thiết kế điện cơ bản |
| Dòng điện đến | Xác định công suất đầu vào |
| Số lượng người ăn | Xác định số lượng ngăn kéo |
| Số lượng động cơ | Xác định các yêu cầu MCC |
| Xếp hạng động cơ | Xác định lựa chọn ngăn kéo và chuyển đổi |
| Cấp độ ngắn mạch | Xác định yêu cầu bảo vệ |
| Yêu cầu bồi thường | Xác định khả năng bồi thường |
| Môi trường cài đặt | Xác nhận điều kiện hoạt động |
| Sơ đồ đường đơn | Hỗ trợ cấu hình tủ cuối cùng |
Việc cung cấp những chi tiết này trong giai đoạn báo giá cho phép Usune chuẩn bị cấu hình phù hợp hơn với hệ thống điện thực tế của khách hàng.
| KHÔNG. | Mặt hàng | Đơn vị | Bộ chuyển mạch ngắt tải | đơn vị kết hợp | Bộ ngắt mạch | |
| 1 | Điện áp định mức | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Tần số định mức | Hz | 50 | 50 | 50 | |
| 3 | Đánh giá hiện tại | A | 630 | 125 (phụ thuộc vào dòng cầu chì) | 630 | |
| 4 | Mức cách điện định mức | Tần số chịu được áp lực 1 phút | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Xung chiếu sáng chịu được điện áp | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Dòng điện chịu ngắn mạch định mức | kA/s | 25/4 | —— | 25/4 | |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 63 | —— | 63 | |
| 7 | Dòng điện ngắn mạch định mức | kA | 63 | Giới hạn bởi cầu chì HV | 63 | |
| 8 | Dòng điện ngắn mạch định mức | kA | —— | Giới hạn bởi cầu chì HV | 25/25 | |
| 9 | Dòng truyền định mức | A | —— | 1700/1400 | —— | |
| 10 | Dòng điện cắt tải hoạt động định mức | A | 630 | —— | —— | |
| 11 | Dòng điện cắt vòng kín định mức | A | 630 | —— | 630 | |
| 12 | Tuổi thọ cơ khí | công tắc ngắt tải/CB | lần | 10000 | 10000 | 20000 |
| Công tắc cách ly/tiếp đất | 5000 | 5000 | 5000 | |||
| 13 | Điện trở mạch | μΩ | 150 | —— | 150 | |
| 14 | Áp suất sạc định mức (áp suất đo 20oC) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tỷ lệ rò rỉ khí tương đối hàng năm | % | 0.05 | 0.05 | 0.05 | |
| 16 | mức độ bảo vệ IP | Tủ | IP4X | IP4X | IP4X | |
| Bình xăng | IP67 | IP67 | IP67 | |||

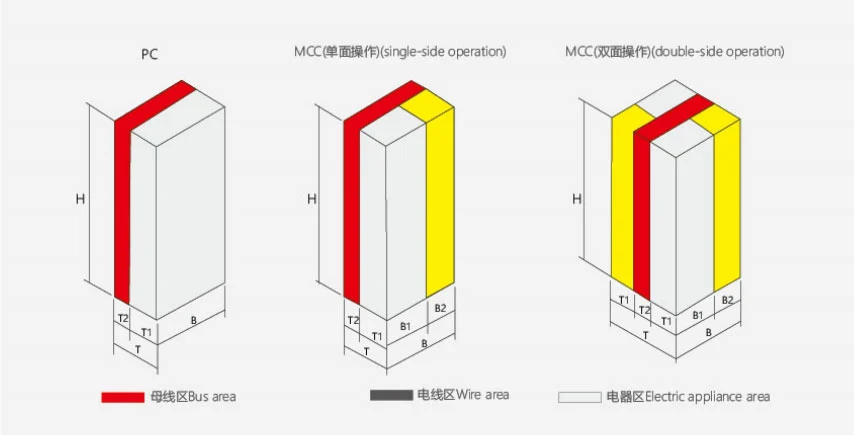

| Chiều cao | Chiều rộng | Độ sâu | Ghi chú | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Hoạt động một mặt |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Hoạt động hai mặt |
Tủ được lắp ráp tại nhà máy sử dụng kết cấu tủ và các bộ phận chức năng đạt tiêu chuẩn.
Quy trình sản xuất bao gồm kiểm tra thành phần, lắp ráp kết cấu, lắp đặt ngăn kéo, nối dây điện, kiểm tra đơn vị chức năng và kiểm tra định kỳ.
Quá trình lắp ráp tại nhà máy này cho phép kiểm tra cấu hình tủ cuối cùng so với cấu hình đã được phê duyệt yêu cầu kỹ thuật trước khi vận chuyển.
Thiết bị được thiết kế cho các hệ thống xoay chiều có điện áp làm việc định mức từ 660V trở xuống.
Việc sắp xếp ngăn kéo cho phép các mạch điện riêng lẻ được tổ chức thành các khối chức năng riêng biệt, có thể làm cho các hệ thống phân phối lớn dễ quản lý và cấu hình hơn.
Đúng. Cấu hình MCC có thể sử dụng cả ngăn kéo lớn và nhỏ tùy theo công suất động cơ và yêu cầu về mạch điện.
Cấu hình PC có thể sử dụng cầu dao dòng Emax, MT, 3WN, AH, ME theo dự án được phê duyệt thiết kế.
Đúng. Phần MCC được thiết kế đặc biệt cho nhiều mạch động cơ và có thể được cấu hình với các ngăn kéo khác nhau kích thước.
Đúng. Các chức năng bù thủ công, tự động và từ xa có thể được cấu hình theo yêu cầu của dự án.
Usune hoạt động theo hệ thống quản lý ISO 9001, ISO 14001 và ISO 45001. Sản phẩm được sản xuất theo các tiêu chuẩn IEC và GB hiện hành, có chứng nhận CE cho các cấu hình hiện hành.
Đúng. Số lượng ngăn kéo, bố trí mạch, lựa chọn bộ ngắt, cấu hình MCC và chức năng bù có thể được điều chỉnh được xác định theo yêu cầu về điện của khách hàng.
Thông tin hữu ích nhất bao gồm điện áp hệ thống, dòng điện đến, số lượng bộ cấp nguồn, số lượng và định mức động cơ, mức độ ngắn mạch, yêu cầu bù, môi trường lắp đặt và sơ đồ đường dây điện.
Usune cung cấp thiết bị đóng cắt điện áp thấp cho các hệ thống điện cần tổ chức nhiều mạch điện trong một tủ tập trung.
Đối với khách hàng đang tìm nguồn cung cấp Tủ điện chuyển mạch loại ngăn kéo điện áp thấp, Usune có thể đánh giá tải điện cấu trúc, lựa chọn cấu hình ngăn kéo phù hợp, lựa chọn thành phần phối hợp, lắp ráp hoàn chỉnh tại nhà máy và thử nghiệm và cung cấp tài liệu kỹ thuật để bàn giao dự án.
