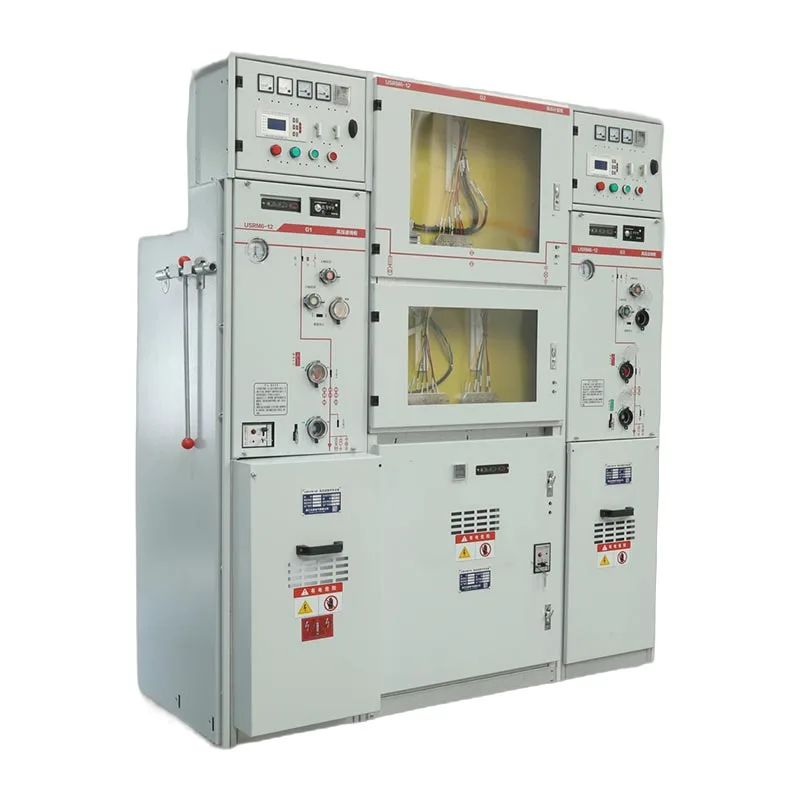

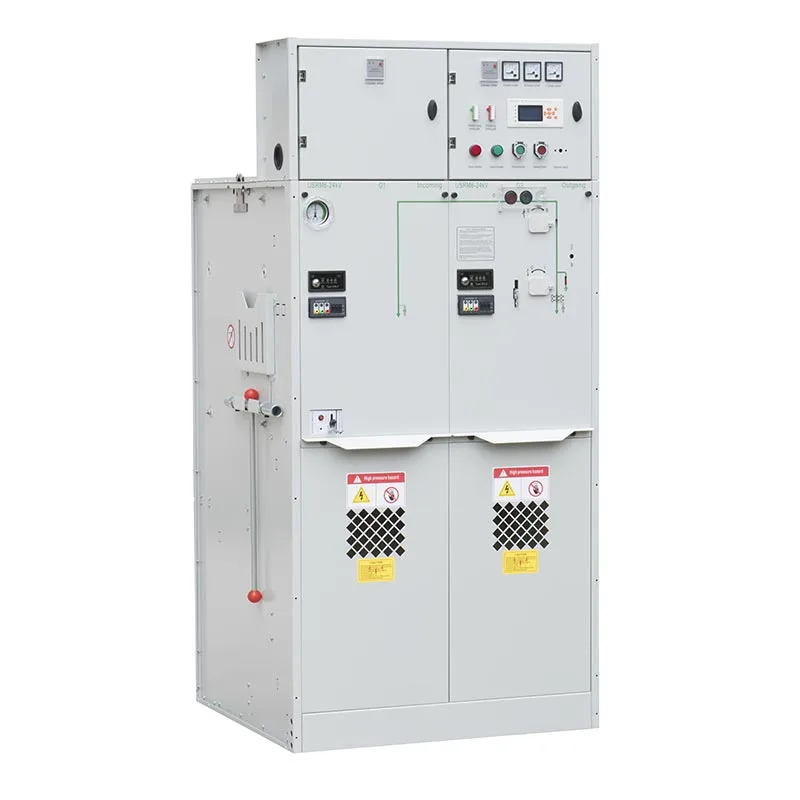

Khác với các thiết bị đóng cắt thông thường phụ thuộc nhiều vào môi trường lắp đặt, Usune 11kv Sf6 Gis Gas Thiết bị đóng cắt cách điện cách ly các bộ phận điện chính bên trong ngăn chứa khí kín. Cơ khí tích hợp hệ thống khóa liên động giúp ngăn chặn các hoạt động không chính xác, cải thiện cả độ an toàn của người vận hành và độ tin cậy của thiết bị.
Thiết bị đóng cắt được sử dụng rộng rãi trong các trạm biến áp, hệ thống phân phối điện công nghiệp, tòa nhà thương mại, các dự án cơ sở hạ tầng và các ứng dụng trung áp 11kV khác đòi hỏi sự an toàn, độ tin cậy và vận hành dễ dàng thiết yếu.
Các thành phần mạch chính được đặt bên trong bình khí SF6 kín, giảm tiếp xúc trực tiếp với bên ngoài điều kiện môi trường. Thiết kế này giúp bảo vệ các bộ phận điện khỏi bụi, ẩm, ô nhiễm và ngưng tụ, cải thiện sự ổn định hoạt động lâu dài.
Cấu trúc khép kín cũng làm giảm yêu cầu về không gian so với thiết bị đóng cắt cách điện bằng không khí truyền thống, giúp Thiết bị đóng cắt cách điện bằng khí Usune 11kv Sf6 Gis thích hợp cho các trạm biến áp nhỏ gọn và phòng điện có không gian hạn chế.
Usune 11kV SF6 GIS được thiết kế với nhiều biện pháp bảo vệ an toàn cơ học để ngăn chặn hoạt động không chính xác. Tất cả các công tắc phải được vận hành bằng tay cầm vận hành chuyên dụng, đảm bảo quy trình chuyển mạch được kiểm soát.
Công tắc ngắt tải hoặc máy cắt chân không và công tắc nối đất tương ứng được trang bị bên trong khóa liên động cơ học. Khóa liên động bổ sung cũng có thể được áp dụng khi được yêu cầu, mang lại hiệu quả cao hơn. an toàn trong quá trình bảo trì và vận hành.
Cửa dưới chỉ mở được khi công tắc nối đất đóng và công tắc ngắt tải ở trạng thái mở vị trí, ngăn cản việc tiếp cận các bộ phận mang điện.
Công tắc nối đất không thể hoạt động khi cửa dưới mở, giúp ngăn ngừa tình trạng bảo trì không an toàn.
Không thể đóng công tắc ngắt tải khi đóng công tắc nối đất và không thể đóng công tắc nối đất hoạt động khi công tắc ngắt tải đóng.
Để vận hành nguồn điện, trước tiên phải đóng cửa ngăn cáp. Công tắc ba vị trí sau đó được vận hành từ vị trí nối đất đến vị trí cách ly và cuối cùng đến vị trí đóng.
Để cách ly nguồn, công tắc ba vị trí được vận hành từ vị trí đóng sang vị trí cách ly và sau đó đến vị trí nối đất, cho phép truy cập an toàn vào ngăn cáp.
| KHÔNG. | Mặt hàng | Đơn vị | Bộ chuyển mạch ngắt tải | đơn vị kết hợp | Bộ ngắt mạch |
| 1 | Điện áp định mức | kV | 24/12 | 24/12 | 24/12 |
| 2 | Tần số định mức | Hz | 50 | 50 | 50 |
| 3 | Đánh giá hiện tại | A | 630 | 125 (phụ thuộc vào dòng cầu chì) | 630 |
| 4 | Mức cách điện định mức‑1 phút Điện áp chịu được tần số‑Liên pha, nối đất | kV | 42/65 | 42/65 | 42/65 |
| Mức cách điện định mức‑1 phút Tần số chịu được khoảng cách điện áp | kV | 48/79 | 48/79 | 48/79 | |
| Mức cách điện định mức‑1 phút Tần số chịu được điện áp‑Mạch điều khiển và phụ trợ | kV | 2/2 | 2/2 | 2/2 | |
| Mức cách điện định mức – Điện áp chịu xung chiếu sáng – Giữa các pha, nối đất | kV | 75/125 | 75/125 | 75/125 | |
| Mức cách điện định mức - khoảng cách chịu được xung chiếu sáng - khoảng cách cách điện | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Dòng điện chịu ngắn mạch định mức | kA/s | 25/4 | —— | 25/4 |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 63 | —— | 63 |
| 7 | Dòng điện ngắn mạch định mức | kA | 63 | Giới hạn bởi cầu chì HV | 63 |
| 8 | Dòng điện ngắn mạch định mức | kA | —— | Giới hạn bởi cầu chì HV | 25/25 |
| 9 | Dòng truyền định mức | A | —— | 1700/1400 | —— |
| 10 | Dòng điện cắt tải hoạt động định mức | A | 630 | —— | —— |
| 11 | Dòng điện cắt vòng kín định mức | A | 630 | —— | 630 |
| 12 | Công tắc ngắt tải cơ học/CB | lần | 10000 | 10000 | 20000 |
| Tuổi thọ cơ học-Công tắc cách ly/tiếp đất | lần | 5000 | 5000 | 5000 | |
| 13 | Điện trở mạch | μΩ | 150 | —— | 150 |
| 14 | Áp suất sạc định mức (áp suất đo 20oC) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tỷ lệ rò rỉ khí tương đối hàng năm | % | 0.05 | 0.05 | 0.05 |
| 16 | Tủ cấp độ bảo vệ IP | IP4X | IP4X | IP4X | |
| Mức độ bảo vệ IP-Bình gas | IP67 | IP67 | IP67 |
Cơ chế vận hành sử dụng công nghệ sạc lò xo để đảm bảo hiệu suất chuyển mạch ổn định.
Đối với bộ kết hợp cầu dao-cầu chì hoặc bộ ngắt mạch, lò xo phải được sạc trước khi đóng cắt hoạt động. Tay cầm vận hành được xoay theo chiều kim đồng hồ để sạc đầy, sau đó nhấn nút đóng màu xanh lá cây nút để hoàn thành thao tác đóng.
Thao tác mở được thực hiện bằng cách xoay tay cầm vận hành ngược chiều kim đồng hồ.
Trong các ứng dụng bảo vệ máy biến áp sử dụng cầu dao chân không, cầu dao có thể ngắt qua rơle bảo vệ khi xảy ra điều kiện bất thường.
Đối với các bộ kết hợp công tắc ngắt tải-cầu chì, công tắc ngắt tải sẽ ngắt khi đèn báo cầu chì hoạt động ở mức điều kiện quá dòng hoặc ngắn mạch.
Thiết bị đóng cắt cách điện bằng khí Usune 11kV SF6 GIS có thể được cấu hình theo phân phối trung thế khác nhau yêu cầu, bao gồm:
● Ứng dụng bảo vệ máy biến áp
● Hệ thống cấp liệu công nghiệp
● Mạng phân phối chính vòng
● Hệ thống điện tòa nhà thương mại
● Trạm biến áp nhỏ gọn
Thiết kế cách nhiệt SF6 kín và cơ chế vận hành đáng tin cậy giúp thiết bị phù hợp với các ứng dụng yêu cầu hoạt động liên tục và tiêu chuẩn an toàn cao.
Thiết bị đóng cắt cách điện bằng khí Usune 11kv Sf6 Gis được thiết kế để vận chuyển và lắp đặt tại chỗ thuận tiện.
Thiết bị được trang bị các vòng nâng để vận chuyển cần cẩu và cũng có thể được di chuyển bằng thiết bị xe nâng. Các tổ hợp mô-đun khác nhau được thiết kế với cách sắp xếp trọng lượng thực tế để đơn giản hóa việc xử lý trong quá trình thực hiện dự án cài đặt.
Trước khi lắp đặt, khách hàng nên kiểm tra tình trạng thiết bị sau khi vận chuyển, bao gồm:
● Tính khả dụng của bộ điều khiển vận hành
● Trạng thái chỉ báo áp suất
● Vận hành chức năng cơ khí
● Bất kỳ hư hỏng vận chuyển nào có thể nhìn thấy được
Chỉ báo áp suất phải duy trì trong vùng màu xanh bình thường trước khi vận hành.
Để vận hành an toàn và ổn định, nền móng lắp đặt phải đáp ứng các yêu cầu sau:
● Khả năng chịu lực của mặt đất tối thiểu phải là 500kg/m2
● Bề mặt lắp đặt phải bằng phẳng và nhẵn
● Ống dẫn cáp cần được chuẩn bị theo yêu cầu của dự án
● Ống dẫn cáp phải được bịt kín đúng cách để tránh hơi ẩm xâm nhập

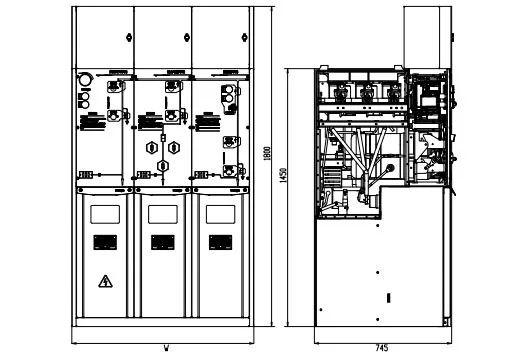

● Kích thước kênh thép cơ bản phải được chuẩn bị theo bản vẽ của nhà sản xuất
Chuẩn bị nền móng phù hợp giúp đảm bảo lắp đặt chính xác, kết nối cáp đáng tin cậy và thiết bị sử dụng lâu dài hiệu suất.
| So sánh | Usune 11kV SF6 GIS | AIS truyền thống |
| Phương pháp cách nhiệt | Cấu trúc kín cách nhiệt bằng khí SF6 | Cách nhiệt không khí |
| Bảo vệ môi trường | Ít bị ảnh hưởng bởi bụi, độ ẩm và ô nhiễm | Phụ thuộc nhiều hơn vào môi trường cài đặt |
| Sự an toàn | Khóa liên động cơ học và năm biện pháp bảo vệ an toàn | Bảo vệ phụ thuộc vào quy trình vận hành |
| Không gian lắp đặt | Thiết kế nhỏ gọn | Yêu cầu giải phóng mặt bằng lớn hơn |
| BẢO TRÌ | Giảm yêu cầu bảo trì môi trường | Cần bảo vệ môi trường nhiều hơn |
| Hoạt động | Trình tự chuyển mạch được điều khiển | Sự phụ thuộc cao hơn vào kinh nghiệm của người vận hành |
Một khách hàng đã sử dụng Usune 11kV SF6 GIS cho hệ thống phân phối điện công nghiệp nơi chuyển mạch an toàn và hạn chế không gian lắp đặt là mối quan tâm chính. Sau khi lắp đặt, khách hàng nhấn mạnh kết cấu tủ nhỏ gọn và khóa liên động cơ học, giúp cho các hoạt động chuyển mạch hàng ngày được kiểm soát tốt hơn và giảm nguy cơ sai sót hoạt động.
Đối với ứng dụng bảo vệ máy biến áp, khách hàng đã chọn cấu hình máy cắt chân không với bảo vệ dựa trên rơle. Khách hàng nhận thấy chức năng ngắt tự động và trình tự vận hành rõ ràng rất hữu ích cho đáp ứng các điều kiện hiện tại bất thường đồng thời đơn giản hóa hoạt động thường ngày.
Trong quá trình vận hành công trường, khách hàng đặc biệt đánh giá cao hệ thống 5 khóa liên động an toàn. Trình tự cần thiết giữa cửa cáp, dao nối đất và dao cắt tải giúp quy trình bảo trì rõ ràng hơn và giúp ngăn ngừa sự mất an toàn truy cập vào ngăn cáp.
Chiết Giang Usune Electric Co., Ltd. đã thiết lập hệ thống quản lý toàn diện theo tiêu chuẩn ISO 9001 Chất lượng Hệ thống quản lý, Hệ thống quản lý môi trường ISO 14001 và Quản lý an toàn và sức khỏe nghề nghiệp ISO 45001 Hệ thống.
Để đáp ứng yêu cầu của thị trường quốc tế, các sản phẩm thiết bị đóng cắt trung thế Usune đã vượt qua các tiêu chuẩn IEC và GB liên quan các thử nghiệm loại tiêu chuẩn và các sản phẩm áp dụng đã đạt được chứng nhận CE. Kiểm soát chất lượng nghiêm ngặt được thực hiện trong suốt quá trình sản xuất, kiểm tra và thử nghiệm để đảm bảo hiệu suất đáng tin cậy cho hoạt động phân phối điện toàn cầu ứng dụng.
Khóa liên động cơ học ngăn chặn trình tự chuyển đổi không chính xác giữa các thiết bị cắt tải, máy cắt và công tắc nối đất. Nó giúp bảo vệ người vận hành và thiết bị trong quá trình vận hành và bảo trì.
Trước khi lắp đặt, khách hàng nên kiểm tra điều kiện vận chuyển, tình trạng đèn báo áp suất, tay cầm vận hành tính sẵn có và hiệu suất hoạt động cơ học. Bất kỳ hư hỏng hoặc bộ phận bị thiếu phải được báo cáo ngay lập tức.
Nó phù hợp cho các trạm biến áp, nhà máy công nghiệp, cơ sở thương mại, dự án cơ sở hạ tầng và các hệ thống phân phối trung thế 11kV khác yêu cầu vận hành tin cậy, an toàn.
Usune kết hợp công nghệ cách nhiệt khí SF6, khóa liên động an toàn cơ khí, cơ chế vận hành đáng tin cậy và kiểm soát chất lượng nghiêm ngặt nhằm cung cấp giải pháp an toàn, gọn nhẹ cho mạng lưới phân phối trung thế 11kV hiện đại.
