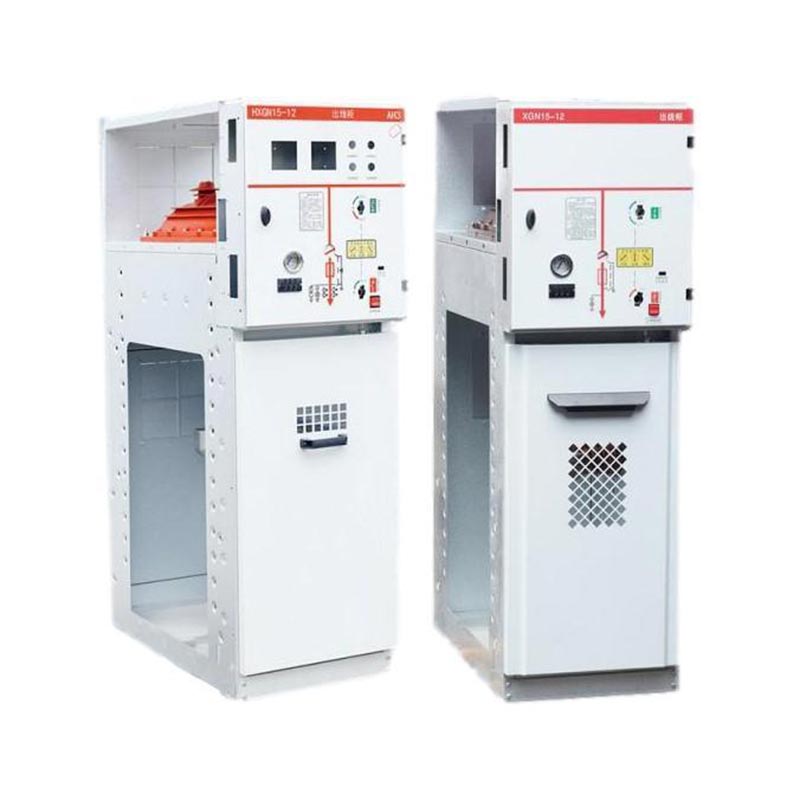

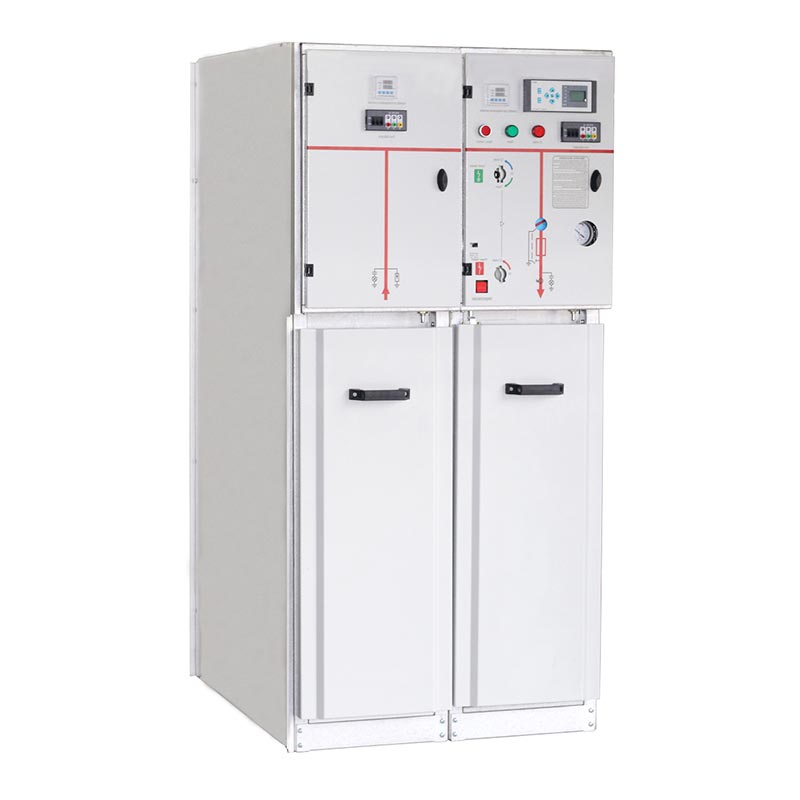

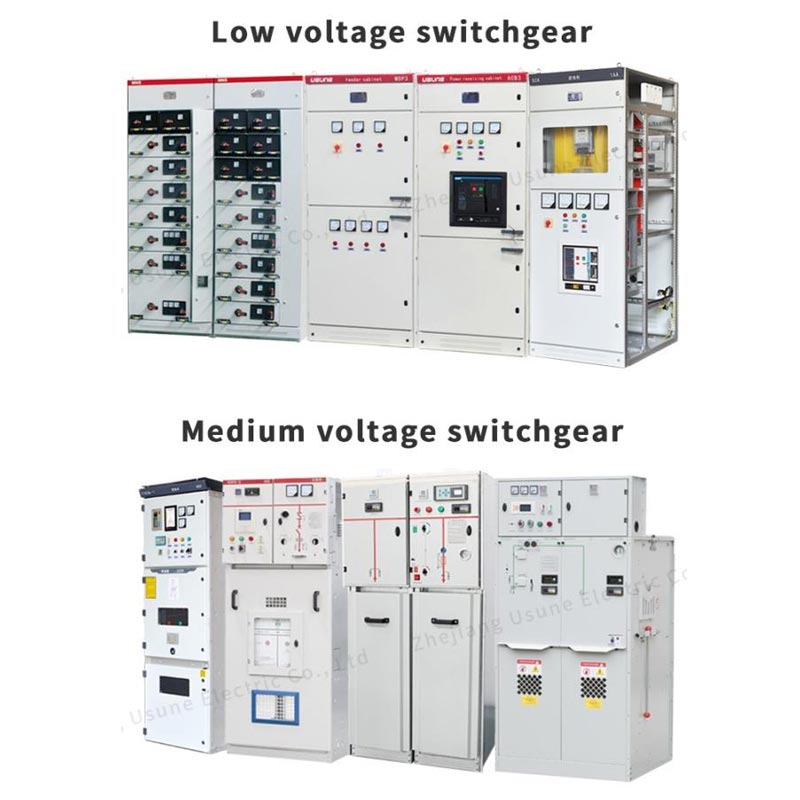

Thiết bị chính vòng USUNE 630a Sf6 là thiết bị phân phối điện trung thế hiệu suất cao độc lập được phát triển và sản xuất bởi Chiết Giang Yousi Electric Co., Ltd. (một nhà sản xuất chuyên nghiệp tích hợp R&D, sản xuất và kinh doanh thiết bị điện). Sản phẩm này có cấu trúc bao quanh bằng kim loại cố định dạng hộp, sử dụng Khí SF6 làm chất cách điện và dập hồ quang. Được trang bị cầu chì chuyển mạch cách điện bằng khí SF6, nó chủ yếu được sử dụng trong các mạng phân phối thứ cấp có điện áp định mức tối đa 36kV và dòng điện định mức 630A, hoàn toàn có thể thích ứng đáp ứng yêu cầu cung cấp điện của hệ thống điện AC 50/60Hz.
Là nhà cung cấp hàng đầu trong ngành thiết bị điện của Trung Quốc, USUNE tuân thủ triết lý sản xuất chất lượng cao. Thiết bị chính vòng 630A SF6 này được sản xuất tại nhà máy đạt tiêu chuẩn của công ty, nơi có quy trình kiểm soát chất lượng nghiêm ngặt. được thực hiện xuyên suốt toàn bộ quá trình từ linh kiện đến thành phẩm, đảm bảo độ tin cậy của sản phẩm và tính nhất quán.
Thiết bị chính vòng 630a SF6 sử dụng cấu trúc nhỏ gọn và thiết kế nhẹ, tiết kiệm không gian lắp đặt một cách hiệu quả và giảm chi phí vận chuyển và lắp đặt. Lớp vỏ nhựa epoxy mang lại sự bịt kín kín, làm cho nó phù hợp cho các tình huống hạn chế về không gian như phòng máy nhỏ và trạm biến áp đúc sẵn, tăng cường tại chỗ tính linh hoạt của ứng dụng.
Vỏ bọc kèm theo chứa đầy khí SF6, mang lại hiệu quả cách nhiệt và ngăn chặn hồ quang tuyệt vời. Đó là có khả năng chống ẩm và ô nhiễm cao, cho phép hoạt động ổn định trong môi trường khắc nghiệt và hoạt động gần như không cần bảo trì, giảm đáng kể chi phí bảo trì tiếp theo.
Thiết bị chính vòng 630a SF6 có thiết kế kết nối cáp mặt trước, với tất cả các chức năng điều khiển tập trung vào bảng điều khiển phía trước, đơn giản hóa quá trình vận hành và tạo điều kiện vận hành và gỡ lỗi. Nó nhẹ và thiết kế nhỏ gọn giúp việc cài đặt hiệu quả hơn, cho phép triển khai nhanh chóng sau khi cài đặt.
Các phụ kiện khác nhau như rơle, máy biến áp và thiết bị chống sét có thể được trang bị để đáp ứng các yêu cầu khác nhau yêu cầu chức năng của các kịch bản phân phối điện khác nhau, nâng cao khả năng thích ứng và tính thực tế của sản phẩm.
Thiết bị chính vòng USUNE 630a SF6 được sử dụng rộng rãi trong các mạng vòng cáp công nghiệp và dân dụng cũng như các thiết bị đầu cuối cung cấp điện. Nó đặc biệt thích hợp cho các trạm biến áp thứ cấp nhỏ, trạm chuyển mạch, phân phối điện dân dụng đô thị, doanh nghiệp công nghiệp và khai thác mỏ, trung tâm mua sắm, sân bay, tàu điện ngầm, sản xuất điện gió, bệnh viện, sân vận động, đường sắt và các địa điểm khác, cung cấp nguồn điện đáng tin cậy cho các tình huống khác nhau.
Để đảm bảo hoạt động ổn định và an toàn, thiết bị chính vòng này có các yêu cầu nghiêm ngặt về môi trường như sau:
- Độ cao: ≤1000mm
- Nhiệt độ môi trường: -35oC～45oC
- Độ ẩm tương đối: Trung bình ngày không quá 95%; trung bình hàng tháng không quá 90%
- Khả năng chống địa chấn: Cường độ địa chấn không quá 8 độ
- Yêu cầu về môi trường: Vị trí không có nguy cơ rung động, va đập, cháy, ăn mòn hóa học và nổ nghiêm trọng.
| Có/không | Tên | Đơn vị | Giá trị | |||
| 1 | điện áp định mức | kV | 12 | 24 | 36 | |
| 2 | dòng định mức | A | 630 | 630 | 630 | |
| 3 | dòng điện cắt vòng kín định mức | A | 630 | 630 | 630 | |
| 4 | đánh giá về dòng điện cắt tải | A | 630 | 630 | 630 | |
| 5 | dòng điện chịu được thời gian ngắn định mức | kA | 16 | 16 | 16 | |
| 6 | dòng điện chịu được đỉnh định mức | kA | 40 | 40 | 40 | |
| 7 | dòng điện ngắn mạch định mức | kA | 40 | 40 | 40 | |
| 8 | điện áp chịu được tần số công suất định mức | Pha-pha và pha-đất | kV | 28 | 50 | 70 |
| 9 | qua khoảng cách ly | kV | 32 | 60 | 80 | |
| 10 | Điện áp chịu sét định mức | Pha-pha và pha-đất | kV | 75 | 125 | 170 |
| 11 | qua khoảng cách ly | kV | 85 | 145 | 195 | |
| 12 | dòng điện chuyển định mức | A | 630 | 630 | 630 | |
| 13 | độ bền cơ học | ôi | M1 1000 | M1 1000 | M1 1000 | |
| 14 | độ bền điện | ôi | E1 | E1 | E1 | |
| 15 | áp suất của khí SF6 (20oC) | thanh | 0.5 | 0.5 | 0.5 | |
| 16 | tỷ lệ rò rỉ hàng năm | %% | 0.5 | 0.5 | 0.5 | |
| 17 | mức độ bảo vệ bao vây | IP3X | IP3X | IP3X | ||
Chức năng chuyển mạch được vận hành độc lập bằng cần gạt hoặc động cơ.
Chức năng công tắc nối đất đóng mở độc lập bằng cần vận hành và năng lượng vận hành được
được cung cấp bởi một lò xo nén, được nhả ra để đóng hoặc ngắt kết nối tiếp điểm.
Chức năng chuyển mạch được vận hành độc lập bằng đòn bẩy hoặc động cơ và năng lượng vận hành được cung cấp bởi một
lò xo nén được nhả ra để đóng tiếp điểm. Thao tác đóng mở độc lập bằng nút bấm
(0) hoặc bộ cắt hoặc thiết bị cắt song song.
Chức năng công tắc nối đất hoạt động độc lập với cần điều khiển và năng lượng vận hành được cung cấp bởi một
lò xo nén được nhả ra để đóng hoặc ngắt tiếp điểm.
Một hoạt động điện: AC 220V 110V; DC 220v 110v
Công tắc phụ
Một cuộn dây shunt (cơ chế loại A): AC 220V 110V; DC 220v 110v
Một cầu chì cầu chì công tắc chỉ báo phụ
Chỉ báo lỗi chạm đất

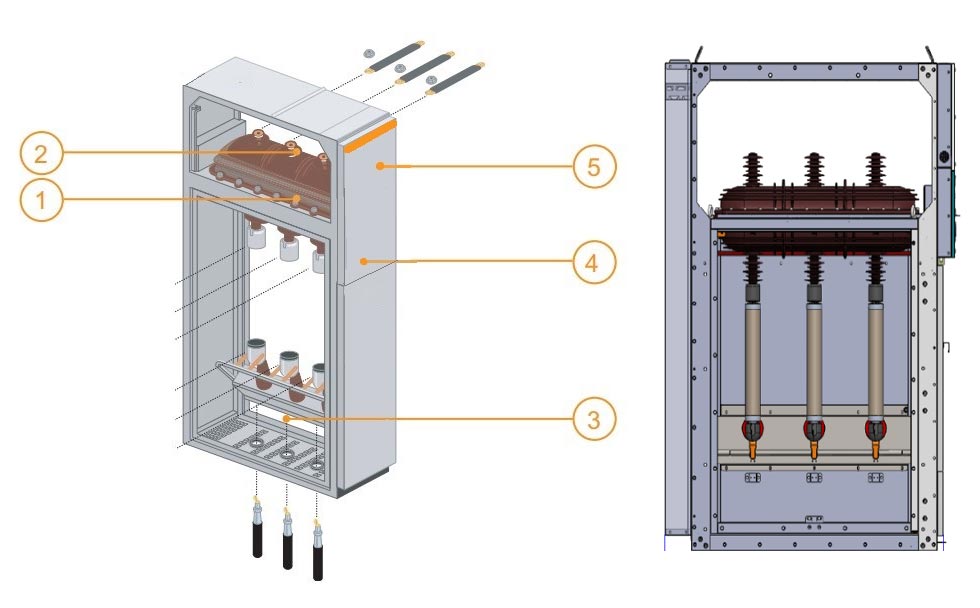

1 Dao cắt và dao nối đất đặt trong hộp chứa đầy khí SF6.
2 thanh cái đều nằm trong cùng một mặt phẳng ngang, do đó cho phép mở rộng tổng đài sau này và kết nối với thiết bị hiện có.
3 Kết nối có thể tiếp cận được thông qua mặt trước, kết nối với thiết bị đầu cuối của dao cắt dưới và dao nối đất hoặc giá đỡ cầu chì phía dưới. Ngăn này cũng được trang bị một dao nối đất phía hạ lưu từ cầu chì trung thế cho các thiết bị bảo vệ.
4 Cơ cấu vận hành bao gồm các phần tử được sử dụng để vận hành dao cắt và dao nối đất và kích hoạt các chỉ báo tương ứng (cắt dương).
5 Lắp đặt khối đầu cuối điện áp thấp (nếu có lắp tùy chọn động cơ), cầu chì hạ thế và thiết bị rơle nhỏ gọn. Nếu cần nhiều không gian hơn, chiều cao của bảng điều khiển có thể tăng lên.
① Phòng thanh cái
② Công tắc chính
③ Phòng cáp
④ Cơ cấu vận hành, cơ cấu khóa liên động và phòng điều khiển áp suất thấp
Toàn bộ tủ thiết bị đóng cắt có thể được chia thành hai khối trên và dưới, khối trên của tủ bao gồm phòng bus, công tắc tải, phòng cơ chế vận hành và phòng điện áp thấp, khối bên dưới được tách ra khỏi cáp phòng. Toàn bộ bộ phận phía trên có thể được thay thế.
Phòng thanh cái được bố trí ở phần trên của tủ. Trong phòng thanh cái, các thanh cái chính được nối cùng nhau chạy qua cả dãy thiết bị đóng cắt.
Phòng chuyển mạch được trang bị công tắc tải lưu huỳnh hexafluoride loại SFG. Vỏ công tắc tải được làm đổ nhựa epoxy, chứa đầy khí lưu huỳnh hexafluoride (SF6) làm môi trường cách điện và vỏ được cung cấp với một lỗ quan sát. Phòng chuyển mạch có thể được trang bị
bằng máy đo mật độ khí SF6 hoặc mật độ khí có tiếp điểm báo động theo yêu cầu của khách hàng.
Tủ công tắc tải có phòng cáp rộng rãi, chủ yếu dùng để đấu nối cáp nên lõi đơn hoặc cáp ba lõi có thể được kết nối bằng cách sử dụng đầu cáp không được che chắn đơn giản nhất và cũng có thể có đủ không gian chứa thiết bị chống sét, máy biến dòng, công tắc nối đất thấp hơn và các bộ phận khác. Theo thiết kế tiêu chuẩn, cửa tủ có cửa sổ quan sát và thiết bị khóa liên động an toàn. Tấm đáy phòng cáp có nắp bịt kín và kẹp cáp có kích thước phù hợp với giá đỡ. Tấm đáy phòng cáp và khung cửa có thể được tháo ra để thuận tiện cho việc lắp đặt cáp.
Phòng cơ chế khóa liên động cũng đóng vai trò như một bảng điều khiển. Phòng điện áp thấp được trang bị một thiết bị vận hành bằng lò xo cơ cấu có chỉ báo vị trí và thiết bị khóa liên động cơ học, đồng thời cũng có thể được trang bị phụ trợ tiếp điểm, cuộn dây ngắt, cơ cấu ngắt khẩn cấp, màn hình hiển thị trực tiếp điện dung, ổ khóa và thiết bị vận hành bằng điện. Đồng thời, không gian buồng áp suất thấp cũng có thể được trang bị vòng điều khiển, đồng hồ đo và thiết bị bảo vệ rơle và tủ rộng 750mm có hai buồng áp suất thấp giống hệt nhau để chứa nhiều phụ kiện hơn.
| KHÔNG. | Loại thiết bị đóng cắt | Cấu hình tùy chọn | Kích thước bao vây(WxDxH)mm | ||||||||||
| máy cắt | Máy biến áp hiện tại | Máy biến áp | Công tắc tải | Ngắt kết nối | Công tắc nối đất | Cầu chì | Thanh cái chính | Bảo vệ rơle | 12 | 24 | 36 | ||
| 1 | Bảng điều khiển LBS đến/đi | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885v.v. | 375×1000×1635.500×1000×1885.600×1200×2000, v.v. | 750×1400×2250,900×1600×2300, v.v. | ||||||
| 2 | Bảng bảo vệ máy biến áp | ◎ | ◎ | ◎ | ◎ | 375×1000×1635.500×1000×1885, v.v. | 375×1000×1635.500×1000×1885.600×1200×2000, v.v. | 750×1400×2250,900×1600×2300, v.v. | |||||
| 3 | Bảng đo sáng | ◎ | ◎ | ◎ | 500 × 1000 × 1635, v.v. | 750 × 1000 × 1635, v.v. | 750×1400×2250vv. | ||||||
| 4 | Bảng điều khiển đi CB | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 500×1000×1635,750×1000×1635, v.v. | 750×1000×1885,800×1200×2200, v.v. | 1000×1400×2250vv. | |||
| 5 | CB đi với bảng đo sáng | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | 750 × 1000 × 1635, v.v. | 750 × 1000 × 1885, v.v. | 1000×1400×2250vv. | ||
LBS đến
Trafo bảo vệ
Đo sáng
Cbog w/.meter
Cb đi
1. Thao tác tay cầm: Đứng trước thiết bị đóng cắt, giơ đầu tay cầm lên và đẩy về phía trước, tay còn lại giữ đầu tay cầm để xoay.
2.Đảm bảo rằng cửa tủ đã được đóng đúng cách trước khi cấp điện hoặc tách biệt với đất.
3. Phải kiểm tra đồng hồ đo áp suất trước khi bật và tắt nguồn.
1.Xác nhận rằng cửa tủ đã đóng. Đưa tay cầm vào lỗ vận hành phía trên và xoay ngược chiều kim đồng hồ 180° cho đến khi nghe thấy tiếng phanh tách. Đèn báo trung tâm của bảng điều khiển đã ở đúng vị trí; cửa dưới đóng và công tắc nối đất tắt.
2. Đưa tay cầm vận hành vào lỗ vận hành phía dưới và xoay 180° theo chiều kim đồng hồ cho đến khi nghe thấy giọng nói đóng lại; chỉ báo trung tâm của bảng điều khiển ở vị trí D; công tắc sẽ bật và sau đó thao tác cấp nguồn hoàn tất.
1. Tắt: Lắp tay cầm vận hành vào lỗ vận hành phía dưới và xoay ngược chiều kim đồng hồ 180 ° cho đến khi nghe thấy tiếng
tách tiếng phanh (Nút sử dụng trực tiếp nếu có nút), tâm của bảng điều khiển ở đúng vị trí, sau đó là công tắc
sẽ tắt.
2. Kiểm tra xem màn hình trực tiếp có tắt hay không để đảm bảo phòng cáp trung tính về điện; lắp tay cầm vận hành
vào lỗ vận hành phía trên và xoay 180° theo chiều kim đồng hồ cho đến khi nghe thấy giọng nói đóng; đèn báo trung tâm của
bảng điều khiển ở đúng vị trí và cửa dưới được mở khóa, công tắc nối đất được đóng lại và sau đó hoạt động bị ngắt điện
được hoàn thành.
Khi tủ công tắc được cố định ở tấm đáy có thể được xúc bằng xe nâng. Khi nó không được cố định ở phía dưới tấm, tủ công tắc phải được nâng lên hoặc vận chuyển toàn bộ, nhưng nó phải được vận chuyển theo chiều dọc bất cứ lúc nào và không nên lật úp để tránh hư hỏng các linh kiện trong tủ. Thiết bị đóng cắt (ngay cả với bao bì bên ngoài) không nên để lâu bên ngoài.
◇ Tủ vòng không cần bảo trì trong ba năm trong điều kiện bình thường.
◇ Cơ cấu vận hành lò xo đơn và lò xo đôi của công tắc tải không cần bảo trì và không yêu cầu bất kỳ sự bôi trơn nào.
◇ Thiết bị bảo vệ rơle phải được kiểm tra theo yêu cầu của nhà sản xuất trước khi đưa vào sử dụng hoạt động.
◇ Chu kỳ bảo trì của tủ mạng vòng thường là mỗi năm một lần và các biện pháp bảo trì cụ thể
sẽ được thực hiện như sau:
(1) Siết chặt tất cả các kết nối điện (bus chính, công tắc, dây cáp, dụng cụ đo lường) theo quy định
yêu cầu của hướng dẫn cài đặt.
(2) Hút bụi tất cả các bộ phận (công tắc chính, công tắc phụ, cơ cấu ngắt, động cơ, v.v.) và bề ngoài dây dẫn
kiểm tra.
(3) Thực hiện một thao tác đóng/mở duy nhất trên tất cả các công tắc, bao gồm cả công tắc nối đất.
(4) Bật nguồn điện điều khiển phụ trợ (không đưa ra tín hiệu điều khiển từ xa) cho tuần tự điện
hoạt động.
Các tài liệu, tài liệu đính kèm sau đây sẽ được bàn giao cùng tủ khi tủ công tắc rời khỏi nhà máy:
◇ Giấy chứng nhận đủ tiêu chuẩn sản phẩm
◇ Hướng dẫn sử dụng sản phẩm
◇ Dữ liệu thiết kế kỹ thuật sản phẩm
◇ Phụ kiện tủ công tắc:
◇ Mỗi tổ hợp lắp đặt đều được trang bị tay cầm vận hành công tắc tải.
Người dùng nên cung cấp các thông tin sau khi đặt mua sản phẩm:
◇ Sơ đồ nối dây mạch chính và các yêu cầu kỹ thuật đặc biệt
◇ Sơ đồ lắp đặt thiết bị đóng cắt.
◇ Thông số kỹ thuật mô hình các bộ phận của tủ chuyển mạch và vòng lặp phụ trợ, sơ đồ vòng điều khiển (nếu
cần thiết)
◇ Các yêu cầu đặc biệt khác về thông tin bằng văn bản.
Nhà máy, chúng tôi có thể đảm bảo giá của chúng tôi là hợp lý và cạnh tranh.
Thông thường chúng tôi báo giá trong vòng 24 giờ sau khi nhận được yêu cầu của bạn.
Vâng, tất nhiên, chúng tôi chấp nhận OEM.
Thời gian giao hàng phụ thuộc vào số lượng đặt hàng, thông thường trong vòng 15-20 ngày sau khi nhận được khoản thanh toán.
Tất cả các sản phẩm sẽ được kiểm tra bắt đầu từ phụ kiện và sẽ được thực hiện kiểm tra định kỳ trước khi rời đi nhà máy của chúng tôi.
Chụp ảnh hoặc quay video về các vấn đề về chất lượng và gửi cho chúng tôi để chúng tôi kiểm tra và xác nhận, chúng tôi sẽ thực hiện giải pháp hài lòng cho bạn trong vòng 1-3 ngày.
12 tháng kể từ ngày vận chuyển.
● Chúng tôi chuyên về lĩnh vực này trong hơn 14 năm và có đội ngũ R&D giàu kinh nghiệm phụ trách thiết kế
và phát triển công việc cho từng dự án dựa trên nhu cầu đặc biệt của khách hàng.
● Chúng tôi có quy trình QC cực kỳ nghiêm ngặt từ linh kiện đến thành phẩm.
● Thời gian sản xuất ổn định trong vòng 15-20 ngày.
● Chúng tôi có đầy đủ các báo cáo thử nghiệm cho sản phẩm.
● Cung cấp giải pháp một bước.
