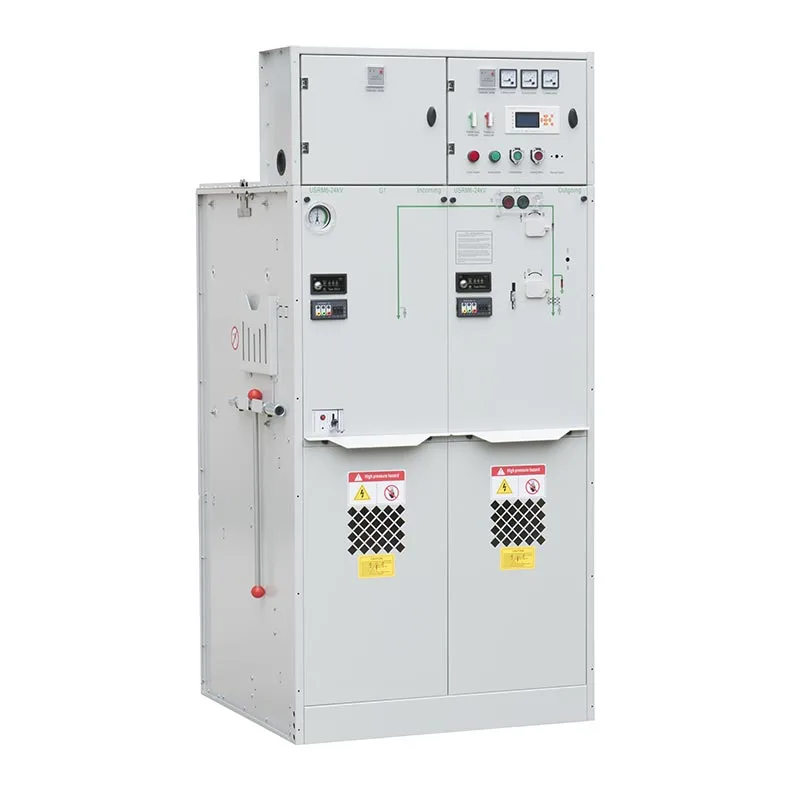

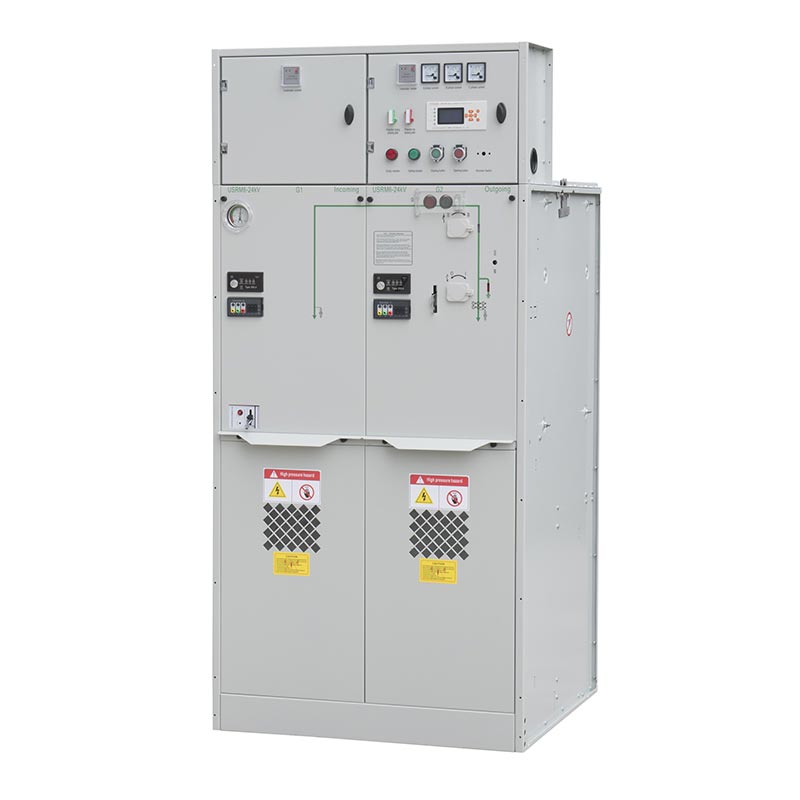

Thiết bị đóng cắt cách điện bằng khí Usune 24kV có sẵn với các bộ phận chức năng khác nhau để phù hợp với phân phối cụ thể yêu cầu. Bộ C là Bộ chuyển mạch ngắt tải để chuyển mạch tải và điều khiển phân phối, bộ F là Bộ phận tải Bộ kết hợp công tắc-cầu chì để bảo vệ máy biến áp và bộ cấp nguồn, và bộ V là Bộ phận ngắt mạch để bảo vệ các ứng dụng yêu cầu chức năng chuyển mạch và bảo vệ nâng cao.
Với cấu trúc khép kín nhỏ gọn, cấu hình chức năng linh hoạt và hiệu suất cách nhiệt đáng tin cậy, Usune cung cấp một giải pháp thiết thực cho những khách hàng muốn cải thiện an toàn phân phối điện đồng thời giảm thiểu việc lắp đặt không gian.
Thiết kế cách nhiệt bằng khí kín đặt các bộ phận điện chính bên trong một tủ kín, làm giảm tiếp xúc với bụi, độ ẩm và ô nhiễm bên ngoài. Cấu trúc nhỏ gọn này giúp tối ưu hóa không gian lắp đặt và đặc biệt thích hợp cho các trạm biến áp, nhà máy công nghiệp và các dự án phân phối đô thị nơi có không gian sẵn có. hạn chế.
Thiết bị đóng cắt cách điện bằng khí Usune 24kV hỗ trợ các cấu hình chức năng khác nhau tùy theo mạng phân phối yêu cầu. Bộ C sử dụng Công tắc ngắt tải để chuyển tải đáng tin cậy, bộ F kết hợp ngắt tải chuyển mạch có cầu chì để bảo vệ máy biến áp và bộ cấp nguồn, trong khi bộ V sử dụng bộ ngắt mạch cho các ứng dụng đòi hỏi khả năng chuyển mạch và bảo vệ toàn diện hơn.
Thiết bị đóng cắt được thiết kế cho nhiệt độ môi trường xung quanh từ -40°C đến +50°C, với nhiệt độ trung bình trong 24 giờ không vượt quá 35°C. Nó có thể được sử dụng ở độ cao lên tới 4.000 m, đồng thời cần đặc biệt chú ý đến việc sạc khí áp suất khi thiết bị được lắp đặt ở độ cao trên 1.000 m. Để lắp đặt ở độ cao lớn, cấu hình cuối cùng cần được xác nhận với Usune theo điều kiện hoạt động thực tế.
Cấu trúc khép kín giúp giảm ảnh hưởng của ô nhiễm môi trường lên các bộ phận bên trong, có thể đơn giản hóa việc quản lý thiết bị thông thường. Điều này làm cho thiết bị đóng cắt phù hợp với những khách hàng cần độ tin cậy thiết bị trung thế với khối lượng công việc bảo trì giảm.
Độ cao phục vụ tiêu chuẩn lên tới 4.000 m. Khi thiết bị được lắp đặt ở độ cao trên 1.000 m, áp suất sạc có thể được điều chỉnh theo độ cao lắp đặt thực tế. Đối với số lượt cài đặt trên 2.000 m, cần đặc biệt xem xét đến việc giảm áp suất khí quyển và các yêu cầu về cách nhiệt.
Thiết bị được thiết kế cho phạm vi nhiệt độ môi trường xung quanh từ -40°C đến +50°C, với nhiệt độ trung bình trên 24 giờ không quá 35°C. Phạm vi nhiệt độ hoạt động rộng này cho phép thiết bị đóng cắt phục vụ cả vùng lạnh và ứng dụng ở vùng khí hậu nóng khi điều kiện tổng thể của dự án đáp ứng các yêu cầu quy định.
Độ ẩm tương đối được thiết kế ở điều kiện không quá 95% trong vòng 24 giờ và không quá 90% trong một ngày. cơ sở hàng tháng. Môi trường lắp đặt cũng không được có khí nổ hoặc ăn mòn có thể ảnh hưởng xấu đến thiết bị.
Thiết bị đóng cắt phải được lắp đặt ở những vị trí không có khí dễ nổ hoặc ăn mòn hoặc bị sốc và va đập nghiêm trọng. các mức độ ô nhiễm môi trường không được vượt quá Cấp III theo GB/T 5582. Điều kiện vận hành đặc biệt phải được thông báo cho nhà sản xuất trước khi sản xuất để có thể thiết lập cấu hình thiết bị phù hợp đã được xác nhận.
Bộ C được thiết kế để điều khiển phân phối và chuyển mạch tải trung thế. Nó cung cấp một cách thực tế cấu hình cho các ứng dụng mạng và trung chuyển nơi cần chuyển mạch tải đáng tin cậy mà không cần bố trí bảo vệ dựa trên bộ ngắt mạch.
Bộ F kết hợp công tắc ngắt tải với cầu chì để cung cấp chức năng chuyển mạch và bảo vệ. Nó đặc biệt thích hợp cho các ứng dụng cấp nguồn máy biến áp nơi có thiết bị nhỏ gọn và bảo vệ ngắn mạch hiệu quả được yêu cầu.
Bộ V sử dụng bộ ngắt mạch cho các ứng dụng yêu cầu chức năng bảo vệ và chuyển mạch toàn diện hơn. Nó phù hợp cho các hệ thống phân phối trung thế nơi cần phối hợp bảo vệ và ngắt mạch. những yêu cầu quan trọng.
| KHÔNG. | Mặt hàng | Đơn vị | Bộ chuyển mạch ngắt tải | đơn vị kết hợp | Bộ ngắt mạch |
| 1 | Điện áp định mức | kV | 24/12 | 24/12 | 24/12 |
| 2 | Tần số định mức | Hz | 50 | 50 | 50 |
| 3 | Đánh giá hiện tại | A | 630 | 125 (phụ thuộc vào dòng cầu chì) | 630 |
| 4 | Mức cách điện định mức‑1 phút Điện áp chịu được tần số‑Liên pha, nối đất | kV | 42/65 | 42/65 | 42/65 |
| Mức cách điện định mức‑1 phút Tần số chịu được khoảng cách điện áp | kV | 48/79 | 48/79 | 48/79 | |
| Mức cách điện định mức‑1 phút Tần số chịu được điện áp‑Mạch điều khiển và phụ trợ | kV | 2/2 | 2/2 | 2/2 | |
| Mức cách điện định mức – Điện áp chịu xung chiếu sáng – Giữa các pha, nối đất | kV | 75/125 | 75/125 | 75/125 | |
| Mức cách điện định mức - khoảng cách chịu được xung chiếu sáng - khoảng cách cách điện | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Dòng điện chịu ngắn mạch định mức | kA/s | 25/4 | —— | 25/4 |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 63 | —— | 63 |
| 7 | Dòng điện ngắn mạch định mức | kA | 63 | Giới hạn bởi cầu chì HV | 63 |
| 8 | Dòng điện ngắn mạch định mức | kA | —— | Giới hạn bởi cầu chì HV | 25/25 |
| 9 | Dòng truyền định mức | A | —— | 1700/1400 | —— |
| 10 | Dòng điện cắt tải hoạt động định mức | A | 630 | —— | —— |
| 11 | Dòng điện cắt vòng kín định mức | A | 630 | —— | 630 |
| 12 | Công tắc ngắt tải cơ học/CB | lần | 10000 | 10000 | 20000 |
| Tuổi thọ cơ học-Công tắc cách ly/tiếp đất | lần | 5000 | 5000 | 5000 | |
| 13 | Điện trở mạch | μΩ | 150 | —— | 150 |
| 14 | Áp suất sạc định mức (áp suất đo 20oC) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tỷ lệ rò rỉ khí tương đối hàng năm | % | 0.05 | 0.05 | 0.05 |
| 16 | Tủ cấp độ bảo vệ IP | IP4X | IP4X | IP4X | |
| Mức độ bảo vệ IP-Bình gas | IP67 | IP67 | IP67 |
Thiết bị đóng cắt cách điện bằng khí Usune 24kV có thể được sử dụng trong các nhà máy công nghiệp, nơi có hệ thống chuyển mạch trung áp đáng tin cậy và bảo vệ là cần thiết cho sản xuất liên tục. Vỏ bọc nhỏ gọn giúp tối ưu hóa không gian phòng điện, trong khi cấu hình C, F và V cho phép thiết bị phù hợp với các bộ cấp nguồn và máy biến áp khác nhau yêu cầu.
Các khối F và V có thể được cấu hình cho các ứng dụng máy biến áp và lộ tuyến có chức năng bảo vệ và chuyển mạch cần được tích hợp vào hệ thống trung áp nhỏ gọn. Thiết kế kèm theo còn giúp bảo vệ bên trong các thành phần từ ô nhiễm môi trường.
Các trạm biến áp đô thị, công trình thương mại, công trình hạ tầng thường có yêu cầu khắt khe về thiết bị quy mô và độ tin cậy hoạt động. Thiết bị đóng cắt cách điện bằng khí Usune 24kV có thiết kế nhỏ gọn nên phù hợp với các dự án có không gian lắp đặt hạn chế và cần có hệ thống phân phối điện áp trung thế đáng tin cậy.
Thiết bị đóng cắt cách điện bằng khí sử dụng cấu trúc khép kín và nhỏ gọn, cho phép chuyển mạch và bảo vệ theo yêu cầu các chức năng được tích hợp vào một dấu chân cài đặt nhỏ hơn. Thiết bị đóng cắt cách điện bằng không khí truyền thống nói chung đòi hỏi khoảng cách điện lớn hơn, dẫn đến yêu cầu không gian cao hơn.
Cấu trúc kèm theo của Thiết bị đóng cắt cách điện bằng khí Usune giúp giảm sự tiếp xúc trực tiếp của các bộ phận điện bên trong bụi, độ ẩm và ô nhiễm bên ngoài. Thiết bị cách nhiệt bằng không khí truyền thống phụ thuộc nhiều hơn vào môi trường lắp đặt xung quanh và có thể yêu cầu bảo vệ môi trường bổ sung ở những vị trí có yêu cầu khắt khe.
Các khối C, F và V cho phép khách hàng lựa chọn các chức năng chuyển mạch và bảo vệ khác nhau tùy theo nhu cầu của mình. yêu cầu phân phối. Cách tiếp cận mô-đun này mang lại sự linh hoạt cao hơn so với việc sử dụng một thiết bị đóng cắt cố định duy nhất cấu hình cho các ứng dụng khác nhau.
Thiết bị đóng cắt cách điện bằng khí Usune 24kV được thiết kế dựa trên các tiêu chuẩn hiện hành của Trung Quốc dành cho điện áp trung thế thiết bị đóng cắt và thiết bị điện, bao gồm GB 3804-2004 cho thiết bị chuyển mạch ngắt tải AC điện áp cao, GB 1984-2014 cho bộ ngắt mạch AC điện áp cao, GB 16926-2009 cho tổ hợp cầu chì ngắt tải AC điện áp cao và GB 1985-2014 cho các công tắc nối đất và cách ly AC điện áp cao.
Thiết bị này cũng tham chiếu GB 3906-2006 cho thiết bị đóng cắt và điều khiển bọc kim loại AC 3,6kV–40,5kV, GB/T 11022-2011 đối với các yêu cầu kỹ thuật chung của thiết bị đóng cắt và điều khiển điện áp cao, GB 4208-2008 đối với vỏ bọc bảo vệ, GB/T 5582-1993 cho mức ô nhiễm cách điện bên ngoài và DL/T 404-2007 cho thiết bị đóng cắt có vỏ bọc bằng kim loại AC và thiết bị điều khiển.
Các yêu cầu áp dụng khác bao gồm GB/T 13384-2008 đối với các điều kiện kỹ thuật của sản phẩm cơ và điện, GB 191-2008 cho nhãn hiệu đóng gói và vận chuyển và GB 311.1-2012 cho phối hợp cách điện của điện áp cao thiết bị truyền tải và phân phối. Các tiêu chuẩn áp dụng cuối cùng phải được xác nhận theo sản phẩm cấu hình và thị trường mục tiêu.
Thiết bị đóng cắt trung thế Usune đã được ứng dụng trong các công trình công nghiệp như nhà máy hóa chất, sản xuất cơ sở vật chất. Khách hàng tập trung vào hoạt động ổn định, lắp đặt nhỏ gọn và hiệu suất bảo vệ đáng tin cậy. các kết cấu kín khí cách nhiệt giúp giảm ảnh hưởng của bụi, độ ẩm và các điều kiện môi trường, hỗ trợ độ tin cậy lâu dài của thiết bị.
Các sản phẩm của Usune đã được cung cấp cho các dự án cơ sở hạ tầng và liên quan đến năng lượng, bao gồm các nhà máy thủy điện, nhà máy dầu. dự án kho bãi và vận tải. Khách hàng đánh giá cao cấu hình chức năng C, F và V linh hoạt, cho phép thiết bị đóng cắt được điều chỉnh phù hợp với các yêu cầu chuyển mạch, bảo vệ và phân phối khác nhau.
Dựa trên các ứng dụng của dự án, khách hàng chủ yếu đánh giá cao thiết bị đóng cắt Usune vì thiết kế nhỏ gọn, đáng tin cậy hiệu suất cách nhiệt, cấu hình linh hoạt và yêu cầu bảo trì thấp. Cấu trúc mô-đun giúp khách hàng lựa chọn giải pháp phù hợp theo hệ thống phân phối trung thế khác nhau.
Chiết Giang Usune Electric Co., Ltd. đã thiết lập hệ thống quản lý chất lượng toàn diện theo tiêu chuẩn ISO 9001 Chất lượng Hệ thống quản lý, Hệ thống quản lý môi trường ISO 14001 và Quản lý an toàn và sức khỏe nghề nghiệp ISO 45001 Hệ thống.
Để đáp ứng các yêu cầu khác nhau của thị trường, Thiết bị đóng cắt cách điện bằng khí Usune 24kV đã vượt qua loại tiêu chuẩn IEC và GB có liên quan kiểm tra và đạt được chứng nhận CE. Sản phẩm được sản xuất theo quy trình kiểm soát chất lượng nghiêm ngặt nhằm hỗ trợ hiệu suất đáng tin cậy, an toàn và tuân thủ cho các ứng dụng phân phối điện trung thế trên toàn cầu.
Phạm vi nhiệt độ môi trường xung quanh được chỉ định là -40°C đến +50°C, với nhiệt độ trung bình trong 24 giờ không quá 35°C.
Độ ẩm tương đối được chỉ định không quá 95% trong vòng 24 giờ và không quá 90% hàng tháng. các thiết bị phải được lắp đặt trong môi trường không có khí nổ hoặc ăn mòn và trong phạm vi quy định mức độ ô nhiễm.
Đúng. Các đơn vị chức năng C, F và V có thể được lựa chọn theo mạng phân phối, chuyển mạch và yêu cầu bảo vệ. Đối với môi trường hoạt động đặc biệt, khách hàng nên cung cấp các điều kiện liên quan trước khi đặt hàng để Usune có thể đánh giá cấu hình phù hợp.
Thiết kế sản phẩm tham khảo các tiêu chuẩn GB và DL/T hiện hành, bao gồm các yêu cầu về công tắc ngắt tải, bộ ngắt mạch, tổ hợp cầu chì, thiết bị đóng cắt có vỏ bọc bằng kim loại, bảo vệ vỏ bọc, phối hợp cách điện và Yêu cầu kỹ thuật chung đối với thiết bị đóng cắt điện áp cao.

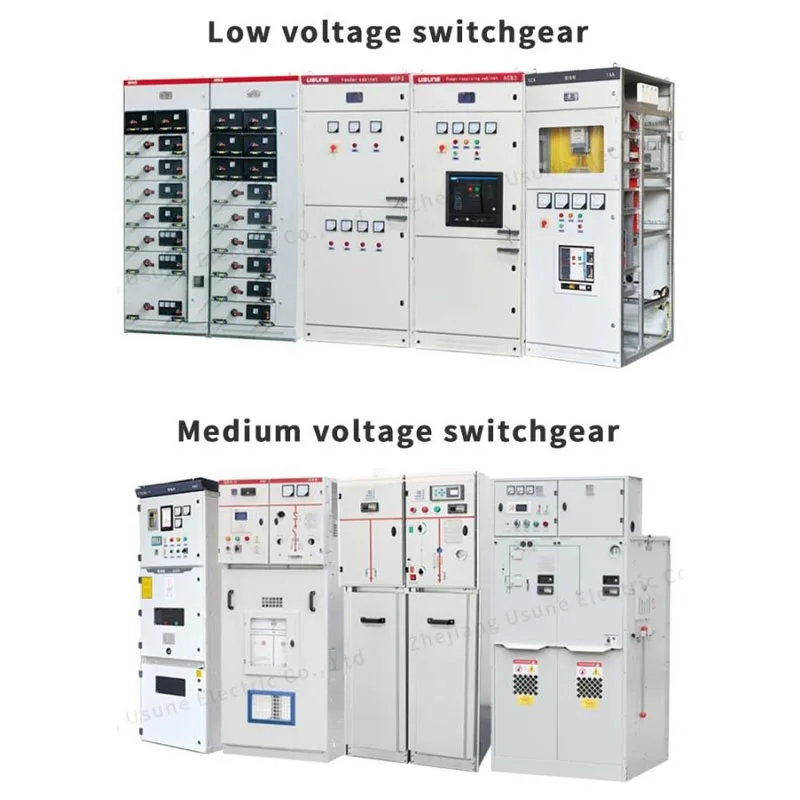

Chiết Giang Usune Electric Co., Ltd. cung cấp thiết bị điện trung thế phục vụ phân phối điện khác nhau yêu cầu. Thiết bị đóng cắt cách điện bằng khí 24kV kết hợp cấu trúc khép kín nhỏ gọn với C, F và V linh hoạt các đơn vị chức năng, cho phép khách hàng cấu hình thiết bị theo yêu cầu mạng cụ thể.
Usune cũng hỗ trợ liên lạc kỹ thuật cho các điều kiện hoạt động đặc biệt. Đối với các ứng dụng liên quan đến cao độ cao, nhiệt độ khắc nghiệt hoặc các điều kiện môi trường không chuẩn khác, khách hàng có thể cung cấp chi tiết dự án trước khi đặt hàng để có thể đánh giá đúng cấu hình thiết bị và các thông số vận hành.
