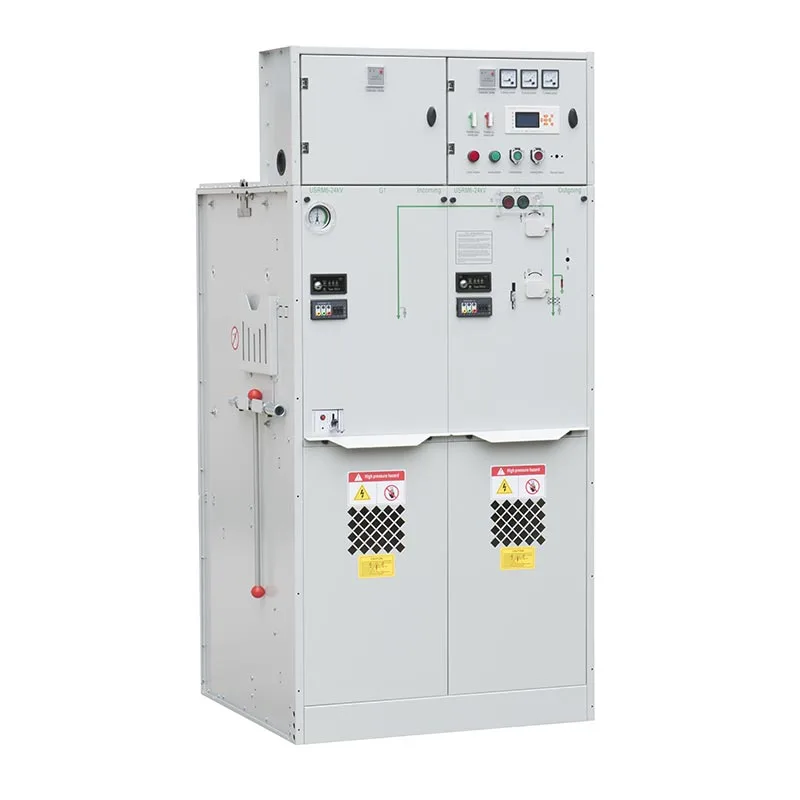

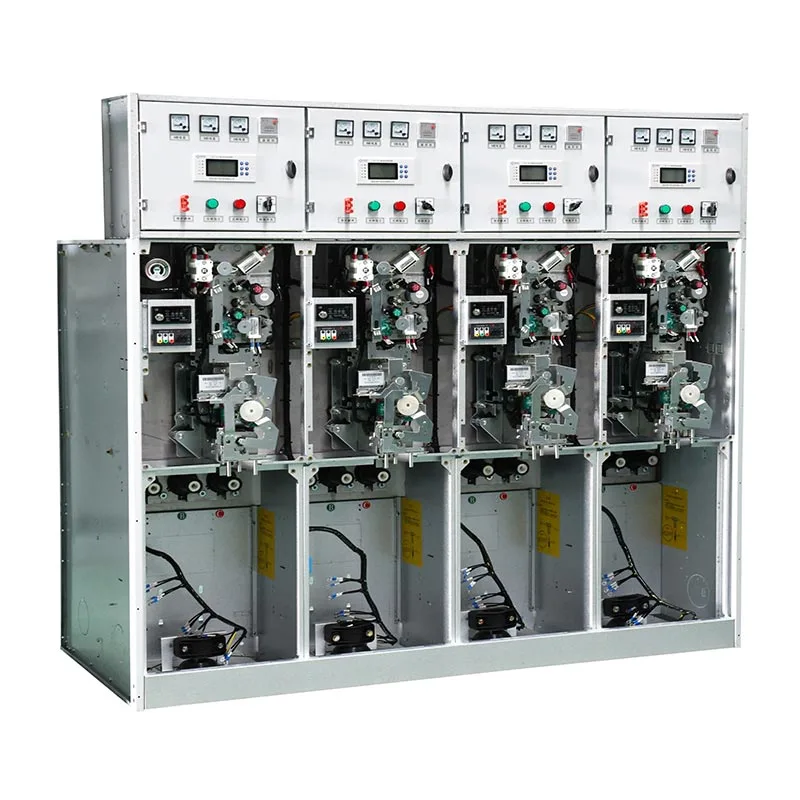

Với mạch sơ cấp được cách điện và khép kín hoàn toàn, bình xăng bằng thép không gỉ IP67, hệ thống thanh cái có thể mở rộng và Cơ chế vận hành tin cậy, Thiết bị đóng cắt cách điện bằng khí Usune 630A phù hợp cho các nhà máy công nghiệp, máy biến áp trạm biến áp, mạng lưới vòng, cơ sở thương mại và các dự án cơ sở hạ tầng nơi lắp đặt nhỏ gọn, an toàn và độ tin cậy lâu dài là quan trọng.

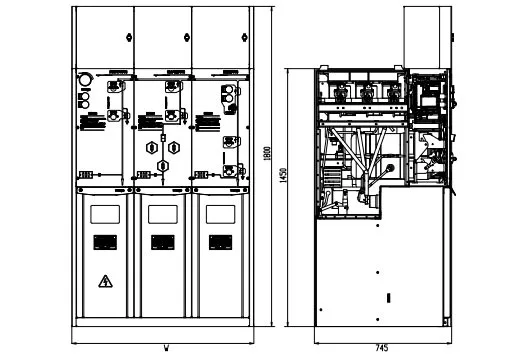

Các dự án phân phối điện khác nhau yêu cầu các chức năng chuyển mạch, bảo vệ và đo lường khác nhau. USRM6 series cho phép kết hợp các mô-đun C, F, V, M và PT theo thiết kế mạng thực tế. Lên đến sáu tiêu chuẩn các khối chức năng có thể được tích hợp vào một bình khí cách nhiệt SF6, trong khi các khối có thể mở rộng có thể được kết nối thông qua đầu nối thanh cái được cách điện hoàn toàn và kèm theo.
Cấu hình 630A được thiết kế cho các hệ thống phân phối trung áp yêu cầu dòng điện cao hơn khả năng. Nó có thể được cấu hình cho các nguồn cấp dữ liệu đến và đi, kết nối máy biến áp, mạng vòng và các mạng khác sắp xếp phân phối theo hệ thống điện của khách hàng.
Thanh cái chính và các bộ phận chuyển mạch chính được đặt bên trong bình khí hàn bằng thép không gỉ với IP67 bảo vệ. Cấu trúc này giúp cách ly các bộ phận điện bên trong khỏi bụi, nước xâm nhập, ngưng tụ và các ảnh hưởng môi trường bên ngoài khác, làm cho thiết bị đóng cắt phù hợp với môi trường lắp đặt đòi hỏi khắt khe.
Mạch sơ cấp được đặt bên trong bình xăng và nối với mạch ngoài thông qua ống lót cách điện và các đầu nối có thể tách rời được cách điện hoàn toàn, giảm tiếp xúc trực tiếp với các bộ phận mang điện. Hệ thống cũng kết hợp với thiết bị giảm áp, kênh xả áp và hệ thống khóa liên động cơ khí để giúp giảm rủi ro vận hành và ngăn chặn các hoạt động chuyển mạch không chính xác.
Usune phát triển và thiết kế độc lập cơ chế vận hành lò xo cho dòng USRM6. Cơ chế là được kiểm soát thông qua các quy trình thiết kế, sản xuất và chạy thử để cải thiện tính nhất quán về mặt cơ học, hoạt động ổn định và độ tin cậy lâu dài.
Khối C được thiết kế để chuyển mạch tải và điều khiển phân phối. Nó phù hợp cho bộ nạp vào và ra các ứng dụng và hệ thống mạng vòng nơi cần có sự chuyển mạch tải đáng tin cậy.
Bộ F kết hợp công tắc ngắt tải với cầu chì để cung cấp chức năng chuyển mạch và bảo vệ. Nó đặc biệt thích hợp cho các ứng dụng cấp nguồn máy biến áp yêu cầu thiết bị bảo vệ nhỏ gọn.
Bộ V sử dụng bộ ngắt mạch cho các ứng dụng yêu cầu chức năng bảo vệ và chuyển mạch toàn diện. Đó là thích hợp cho các nguồn cấp điện và các điểm phân phối, nơi việc phối hợp bảo vệ và ngắt mạch là rất quan trọng.
Thiết bị M cung cấp cấu hình chuyên dụng cho các yêu cầu đo lường và đo lường điện. Nó có thể tích hợp với các module chức năng khác để tạo thành một hệ thống phân phối trung thế hoàn chỉnh.
Thiết bị PT được thiết kế để đo điện áp thanh cái và các yêu cầu giám sát liên quan. Nó có thể được kết hợp với các module khác theo thiết kế hệ thống điện.
| KHÔNG. | Mặt hàng | Đơn vị | Bộ chuyển mạch ngắt tải | đơn vị kết hợp | Bộ ngắt mạch |
| 1 | Điện áp định mức | kV | 24/12 | 24/12 | 24/12 |
| 2 | Tần số định mức | Hz | 50 | 50 | 50 |
| 3 | Đánh giá hiện tại | A | 630 | 125 (phụ thuộc vào dòng cầu chì) | 630 |
| 4 | Mức cách điện định mức‑1 phút Điện áp chịu được tần số‑Liên pha, nối đất | kV | 42/65 | 42/65 | 42/65 |
| Mức cách điện định mức‑1 phút Tần số chịu được khoảng cách điện áp | kV | 48/79 | 48/79 | 48/79 | |
| Mức cách điện định mức‑1 phút Tần số chịu được điện áp‑Mạch điều khiển và phụ trợ | kV | 2/2 | 2/2 | 2/2 | |
| Mức cách điện định mức – Điện áp chịu xung chiếu sáng – Giữa các pha, nối đất | kV | 75/125 | 75/125 | 75/125 | |
| Mức cách điện định mức - khoảng cách chịu được xung chiếu sáng - khoảng cách cách điện | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Dòng điện chịu ngắn mạch định mức | kA/s | 25/4 | —— | 25/4 |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 63 | —— | 63 |
| 7 | Dòng điện ngắn mạch định mức | kA | 63 | Giới hạn bởi cầu chì HV | 63 |
| 8 | Dòng điện ngắn mạch định mức | kA | —— | Giới hạn bởi cầu chì HV | 25/25 |
| 9 | Dòng truyền định mức | A | —— | 1700/1400 | —— |
| 10 | Dòng điện cắt tải hoạt động định mức | A | 630 | —— | —— |
| 11 | Dòng điện cắt vòng kín định mức | A | 630 | —— | 630 |
| 12 | Công tắc ngắt tải cơ học/CB | lần | 10000 | 10000 | 20000 |
| Tuổi thọ cơ học-Công tắc cách ly/tiếp đất | lần | 5000 | 5000 | 5000 | |
| 13 | Điện trở mạch | μΩ | 150 | —— | 150 |
| 14 | Áp suất sạc định mức (áp suất đo 20oC) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tỷ lệ rò rỉ khí tương đối hàng năm | % | 0.05 | 0.05 | 0.05 |
| 16 | Tủ cấp độ bảo vệ IP | IP4X | IP4X | IP4X | |
| Mức độ bảo vệ IP-Bình gas | IP67 | IP67 | IP67 |
Ưu điểm chính của dòng USRM6 là khả năng thích ứng với các cấu trúc mạng phân phối khác nhau. Khách hàng có thể sử dụng bộ C để chuyển mạch tải, bộ F để bảo vệ máy biến áp, bộ V để bảo vệ bộ ngắt mạch cần thiết và các đơn vị M hoặc PT khi cần đo sáng và đo điện áp.
Đối với các ứng dụng mạng vòng chính, các mô-đun khác nhau có thể được kết hợp để tạo thành tủ chính vòng. Khi mở rộng trong tương lai là bắt buộc, các đầu nối thanh cái được cách điện hoàn toàn và kèm theo cho phép kết nối các thiết bị bổ sung mà không cần thay đổi nền tảng thiết bị chuyển mạch cơ bản.
Bình xăng bằng thép không gỉ có cấp bảo vệ IP67, giúp ngăn chặn bụi và nước xâm nhập vào đường ống sơ cấp khoang thiết bị. Cấu trúc kèm theo cũng cung cấp khả năng bảo vệ trong thời gian ngắn chống lũ lụt và ngưng tụ.
Thiết kế này có giá trị cho các nhà máy công nghiệp, trạm biến áp ngầm và các vị trí khác nơi có độ ẩm, bụi hoặc ô nhiễm môi trường có thể ảnh hưởng đến thiết bị điện thông thường.
| Cân nhắc chính | Thiết bị đóng cắt cách điện bằng khí Usune 630A | Thiết bị đóng cắt cách điện bằng không khí thông thường |
| Mạch sơ cấp | Được bao bọc hoàn toàn trong bình xăng | Tiếp xúc nhiều hơn với môi trường xung quanh |
| Sự bảo vệ | Bình xăng IP67 | Phụ thuộc nhiều hơn vào điều kiện lắp đặt |
| Cấu hình | Kết hợp mô-đun C/F/V/M/PT | Cấu hình tủ thường cố định |
| Mở rộng | Kết nối thanh cái cách điện có thể mở rộng | Có thể yêu cầu thêm không gian cài đặt |
| Cài đặt | Cấu trúc nhỏ gọn | Nói chung yêu cầu giải phóng mặt bằng lớn hơn |
| Khả năng thích ứng môi trường | Giảm ảnh hưởng từ bụi và độ ẩm | Phụ thuộc nhiều hơn vào điều kiện xung quanh |
| Sự an toàn | Mạch sơ cấp kèm theo và khóa liên động cơ khí | Bảo vệ phụ thuộc vào kết cấu thiết bị |
Đối với các nhà máy có nhiều cấp nguồn và kết nối máy biến áp, khách hàng có thể kết hợp các khối C, F và V tùy theo chức năng mạch khác nhau. Cấu trúc mô-đun đơn giản hóa cấu hình hệ thống trong khi phần chính kèm theo mạch hỗ trợ hoạt động đáng tin cậy trong môi trường công nghiệp.
Khi không gian lắp đặt bị hạn chế, cấu trúc cách điện bằng khí nhỏ gọn cho phép chuyển mạch, bảo vệ và đo sáng các chức năng được tích hợp vào một dấu chân nhỏ hơn. Các đơn vị M và PT có thể được thêm vào khi dự án yêu cầu chuyên dụng các chức năng đo lường
Đối với các ứng dụng mạng vòng, nhiều mô-đun chức năng có thể được kết hợp để tạo thành tủ chính vòng. các hệ thống thanh cái có thể mở rộng cung cấp thêm tính linh hoạt khi mạng phân phối yêu cầu mở rộng trong tương lai.
Một khách hàng sản xuất đã chọn Thiết bị đóng cắt cách điện bằng khí Usune 630A để nâng cấp phân phối trung thế. các khách hàng tập trung vào việc lắp đặt nhỏ gọn, vận hành đáng tin cậy và mở rộng trong tương lai. Sau khi nộp đơn, khách hàng đánh giá cao cấu hình mô-đun C/F/V/M/PT, giúp đơn giản hóa việc tích hợp hệ thống và cải thiện không gian việc sử dụng.
Đối với dự án phân phối điện vòng, khách hàng yêu cầu các chức năng bảo vệ và chuyển mạch linh hoạt. USRM6 dòng sản phẩm đáp ứng yêu cầu thông qua sự kết hợp mô-đun có thể mở rộng và kết nối thanh cái cách điện. khách hàng được công nhận hoạt động ổn định, thiết kế nhỏ gọn và khả năng mở rộng hệ thống thuận tiện.
Một khách hàng hoạt động trong môi trường có độ ẩm cao đã chọn Thiết bị đóng cắt cách điện bằng khí Usune vì IP67 thiết kế bình gas kín. Khách hàng đánh giá cao khả năng bảo vệ được cải thiện chống lại độ ẩm, sự ngưng tụ và các tác nhân bên ngoài. ô nhiễm, giúp giảm yêu cầu bảo trì.
Chiết Giang Usune Electric Co., Ltd. đã thiết lập hệ thống quản lý theo Hệ thống quản lý chất lượng ISO 9001, ISO Hệ thống quản lý môi trường 14001 và Hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO 45001.
Để đáp ứng các yêu cầu khác nhau của thị trường quốc tế, các sản phẩm thiết bị đóng cắt trung thế Usune đã trải qua các quá trình liên quan Các thử nghiệm loại tiêu chuẩn IEC và GB, với các sản phẩm áp dụng đạt được chứng nhận CE. Những chứng nhận và chất lượng này hệ thống quản lý hỗ trợ chất lượng sản xuất nhất quán và cung cấp tài liệu cho khách hàng trong quá trình kỹ thuật đánh giá và mua sắm dự án.
Chiết Giang Usune Electric Co., Ltd. kết hợp thiết kế thiết bị đóng cắt mô-đun, cách nhiệt khí IP67 khép kín hoàn toàn, linh hoạt cấu hình chức năng và quản lý chất lượng để cung cấp các giải pháp phân phối trung áp đáng tin cậy.
Đối với khách hàng mua Thiết bị đóng cắt cách điện bằng khí bảng điện 630A, Usune có thể cung cấp cấu hình phù hợp theo chức năng chuyển mạch, yêu cầu bảo vệ, nhu cầu đo sáng, bố trí và lắp đặt thanh cái điều kiện. Điều này cho phép khách hàng xây dựng một hệ thống thiết bị đóng cắt nhỏ gọn và linh hoạt xung quanh nguồn điện thực tế của họ. yêu cầu phân phối.
630A đề cập đến cấu hình dòng điện định mức của thiết bị đóng cắt. Dòng điện hoạt động thực tế, mức điện áp và cấu hình điện nên được lựa chọn theo hệ thống phân phối và dự án của khách hàng yêu cầu.
Hệ thống hỗ trợ Bộ chuyển mạch ngắt tải C, Bộ chuyển mạch ngắt tải F + Bộ kết hợp cầu chì, Bộ ngắt mạch V, M Bộ đo sáng và Bộ PT Busbar PT. Các mô-đun này có thể được kết hợp theo phân phối điện năng yêu cầu chức năng.
Có thể tạo tối đa sáu đơn vị mô-đun tiêu chuẩn trong một bình khí cách nhiệt SF6. Cấu hình có thể mở rộng cũng được có sẵn thông qua các đầu nối thanh cái được cách điện hoàn toàn và kèm theo.
Bình xăng có cấp bảo vệ IP67, giúp bảo vệ mạch sơ cấp khỏi bụi, nước xâm nhập, ngưng tụ và điều kiện ngập lụt trong thời gian ngắn.
