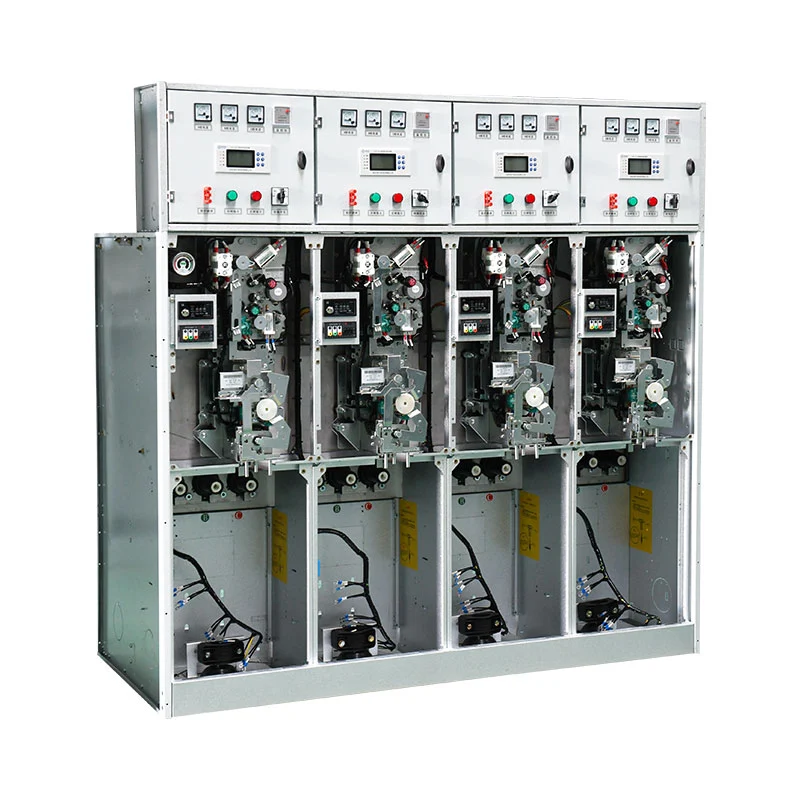

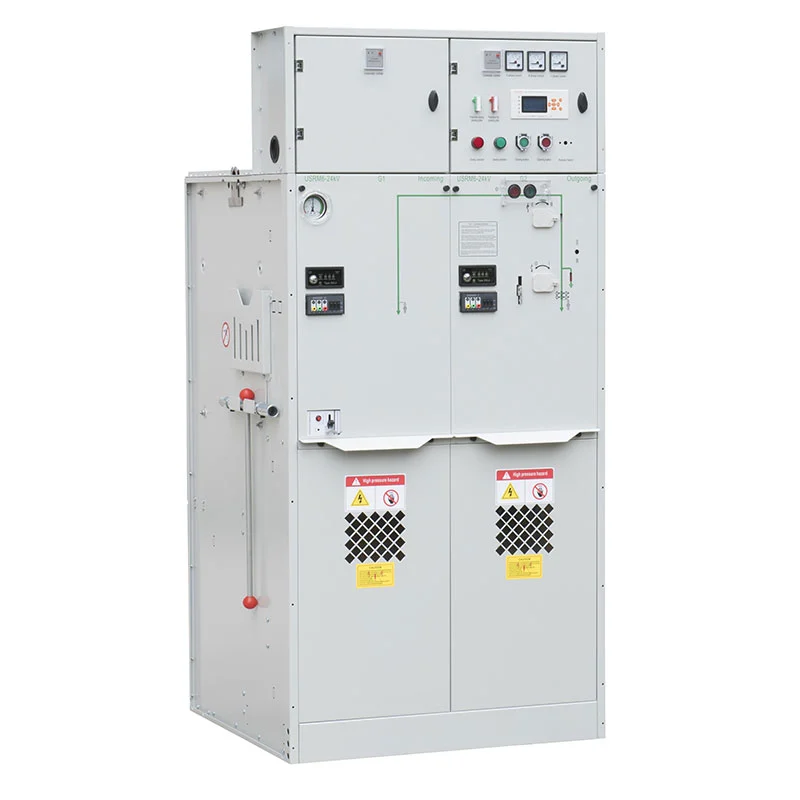

Thiết bị đóng cắt cách điện bằng khí 24kv 33kv Sf6 Gis đặc biệt thích hợp cho các công trình ngầm, khu vực ven biển, vùng cao nguyên, trạm biến áp đô thị và các địa điểm khác có không gian lắp đặt hoặc điều kiện môi trường hạn chế. đầy thử thách. Cấu trúc kèm theo cũng cung cấp một không gian thiết bị nhỏ gọn, giúp dự án dễ dàng hơn thiết kế tích hợp thiết bị phân phối trung thế vào các trạm biến áp, trạm biến áp thứ cấp.
Các dự án phân phối điện hiếm khi có yêu cầu về mạch điện giống hệt nhau. Do đó, một hệ thống thiết bị đóng cắt nhỏ gọn cần linh hoạt về cấu hình thay vì dựa vào một sự sắp xếp cố định duy nhất. Dòng USRM6 sử dụng mô-đun thiết kế có thể được cấu hình với các khối chức năng khác nhau, bao gồm C cho các bộ chuyển mạch ngắt tải, F cho bộ phận kết hợp và V cho bộ phận ngắt mạch.
Các đơn vị mô-đun tiêu chuẩn và các đơn vị mô-đun kết hợp cố định có thể được lựa chọn theo sơ đồ điện. Một cấu hình bus chính có thể mở rộng cũng có sẵn, cho phép kết hợp nhiều mô-đun thành các mô-đun khác nhau bố trí thiết bị chuyển mạch. Cách tiếp cận mô-đun này giúp các nhóm kỹ thuật điều chỉnh thiết bị phù hợp với các nguồn cấp dữ liệu khác nhau, các yêu cầu về máy biến áp, bảo vệ, cách ly và phân phối.
Thiết bị điện ngoài trời thông thường có thể tiếp xúc với bụi, độ ẩm, ô nhiễm, thay đổi nhiệt độ và các yếu tố khác. điều kiện môi trường. Những yếu tố này có thể làm tăng yêu cầu kiểm tra và bảo trì trong quá trình vận hành thiết bị. hoạt động.
Cấu trúc cách nhiệt bằng khí kín của dòng USRM6 ngăn cách mạch chính với môi trường bên ngoài. Cái này giảm sự tiếp xúc trực tiếp của các bộ phận điện bên trong với ô nhiễm môi trường và hỗ trợ khái niệm vận hành bảo trì thấp.
Đối với các dự án khó tiếp cận thiết bị, chẳng hạn như trạm biến áp ngầm, lắp đặt đô thị nhỏ gọn hoặc cơ sở hạ tầng từ xa, việc giảm bảo trì định kỳ có thể là một yếu tố quan trọng cần cân nhắc trong quá trình lựa chọn thiết bị.
Cấu hình SF6 C-GIS được thiết kế để hỗ trợ nhiều hơn việc chuyển mạch cơ bản. Tùy theo lựa chọn sắp xếp mô-đun, hệ thống có thể tích hợp chuyển mạch, bảo vệ mạch, cách ly điện, đo lường, chức năng giám sát, nối đất, liên lạc và điều khiển.
Sự kết hợp của các mô-đun chức năng khác nhau cho phép cấu hình thiết bị đóng cắt phù hợp với yêu cầu bảo vệ và kiến trúc phân phối của dự án. Điều này cung cấp cho các nhà thầu kỹ thuật và nhà tích hợp hệ thống nhiều khả năng hơn linh hoạt khi phát triển hệ thống phân phối trung áp.
Môi trường hoạt động cần được đánh giá cẩn thận trước khi lựa chọn thiết bị GIS trung thế. USRM6 loạt được thiết kế cho độ cao lên tới 4000 m, nhiệt độ môi trường tối đa +50°C, nhiệt độ môi trường tối thiểu nhiệt độ -40°C và nhiệt độ trung bình trong 24 giờ không quá 35°C.
Độ ẩm tương đối có thể đạt tới 95% trong vòng 24 giờ và 90% trung bình hàng tháng. Môi trường cài đặt không được chứa khí nổ hoặc khí ăn mòn hoặc sốc hoặc tác động cơ học nghiêm trọng và mức độ ô nhiễm không được vượt quá Cấp III theo GB/T5582. Mức chống sốc được chỉ định là 9 độ.
Đối với việc lắp đặt ở độ cao trên 1000 m, khách hàng nên thông báo cho nhà sản xuất để áp suất sạc phù hợp. có thể được điều chỉnh cho phù hợp. Các điều kiện môi trường đặc biệt cần được xác nhận giữa nhà sản xuất, nhà cung cấp và người sử dụng cuối cùng trước khi lựa chọn thiết bị. Ví dụ: khi thiết bị được lắp đặt ở độ cao trên 2000 m, tình trạng quá điện áp bên trong tủ có thể cần được giải quyết thông qua việc điều chỉnh áp suất khí thích hợp.
Các trạm biến áp ngầm thường có những hạn chế nghiêm ngặt về diện tích sàn sẵn có và điều kiện thông gió. nhỏ gọn Cấu trúc khép kín của thiết bị GIS cho phép các nhà thiết kế tận dụng tốt hơn không gian lắp đặt hạn chế trong khi giảm ảnh hưởng trực tiếp của môi trường xung quanh. Điều này làm cho cấu hình phù hợp với các dự án nơi thiết bị phân phối điện cần được tích hợp vào các trạm biến áp nhỏ gọn hoặc máy biến áp thứ cấp trạm.
Các khu công nghiệp và khai thác mỏ có thể yêu cầu chuyển mạch và bảo vệ trung áp đáng tin cậy cho động cơ, máy biến áp, nguồn cấp dữ liệu và mạng lưới phân phối. Cấu hình kèm theo có thể giúp bảo vệ các bộ phận điện bên trong khỏi ô nhiễm bên ngoài trong khi cung cấp các chức năng chuyển mạch, bảo vệ, cách ly và giám sát theo yêu cầu của hệ thống phân phối điện.
Nhà ga, cơ sở hạ tầng đường sắt, sân bay và các cơ sở liên quan yêu cầu phân phối điện ổn định trên nhiều tải. Thiết bị đóng cắt mô-đun có thể được cấu hình cho các yêu cầu bảo vệ và cấp nguồn khác nhau trong hệ thống phân phối điện tập trung, giúp các nhà tích hợp hệ thống phát triển các giải pháp trung thế nhỏ gọn cho cơ sở hạ tầng giao thông.
Không gian thường bị hạn chế ở khu vực trung tâm thành phố và khu dân cư. Thiết bị cách nhiệt bằng khí nhỏ gọn có thể được tích hợp vào các trạm biến áp và cơ sở phân phối, nơi các thiết bị đóng cắt thông thường có thể yêu cầu diện tích lắp đặt lớn hơn. Cấu trúc khép kín còn giúp giảm ảnh hưởng của điều kiện môi trường bên ngoài lên mạch chính.
Độ ẩm cao, ô nhiễm muối, độ cao và sự thay đổi nhiệt độ có thể ảnh hưởng đến thiết bị điện thông thường. Mạch chính kèm theo của dòng USRM6 giúp giảm tiếp xúc trực tiếp với môi trường, đồng thời phục vụ cho từng dự án cụ thể các điều kiện có thể được đánh giá trước khi lựa chọn thiết bị để xác định cấu hình và thông số vận hành phù hợp.
Khi mua Thiết bị đóng cắt cách điện bằng khí 24kv 33kv Sf6 Gis, người mua nên đánh giá sơ đồ điện hoàn chỉnh thay vì chỉ lựa chọn thiết bị theo cấp điện áp. Điện áp định mức, yêu cầu cách điện, mạch điện cấu hình máy cắt hoặc công tắc ngắt tải, số lượng lộ, bố trí bus chính, yêu cầu nối đất, chức năng bảo vệ và đo lường, độ cao lắp đặt, nhiệt độ môi trường, độ ẩm, điều kiện ô nhiễm, các yêu cầu liên lạc cũng như các tiêu chuẩn IEC và GB hiện hành đều phải được xem xét trong quá trình kỹ thuật. đánh giá.
Usune có thể giao tiếp với các kỹ sư dự án và nhà tích hợp hệ thống để xác định cấu hình USRM6 phù hợp theo sơ đồ điện và điều kiện hiện trường.
Usune hoạt động với các quy trình quản lý chất lượng có cấu trúc bao gồm sản xuất, kiểm tra và sản phẩm giao hàng. ISO 9001 cung cấp khuôn khổ quản lý chất lượng cho các quy trình sản xuất được kiểm soát, trong khi ISO 14001 và ISO 45001 hỗ trợ quản lý an toàn và sức khỏe môi trường và nghề nghiệp.
Usune hỗ trợ cấu hình mô-đun dựa trên các chức năng mạch và yêu cầu phân phối khác nhau. Đây là hữu ích cho các nhà thầu EPC, nhà tích hợp hệ thống điện, nhà phân phối và nhóm mua sắm dự án cần thiết bị đóng cắt được cấu hình xung quanh một sơ đồ điện cụ thể.
Với các tiêu chuẩn IEC và GB được tích hợp vào thiết kế sản phẩm và có sẵn chứng nhận CE, Usune có thể hỗ trợ khách hàng đánh giá thiết bị đóng cắt trung thế cho các thị trường quốc tế khác nhau. Tiêu chuẩn áp dụng và Các yêu cầu về chứng nhận có thể được xem xét tùy theo quốc gia đến và đặc điểm kỹ thuật của dự án.
Đối với các dự án GIS, việc lựa chọn cấu hình chính xác trước khi sản xuất là rất quan trọng. Khách hàng có thể cung cấp sơ đồ một đường, yêu cầu điện áp định mức, thông tin bộ cấp nguồn, độ cao lắp đặt, môi trường điều kiện và dữ liệu kỹ thuật khác để thảo luận về cấu hình với nhóm kỹ thuật Usune.

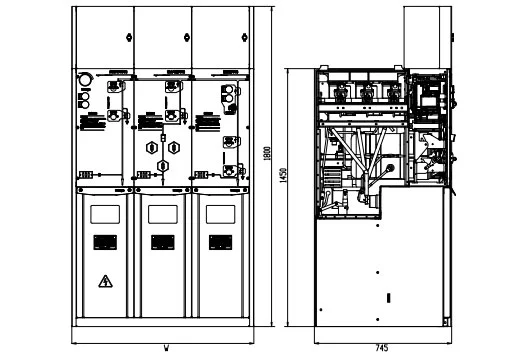

| KHÔNG. | Mặt hàng | Đơn vị | Bộ chuyển mạch ngắt tải | đơn vị kết hợp | Bộ ngắt mạch | |
| 1 | Điện áp định mức | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Tần số định mức | Hz | 50 | 50 | 50 | |
| 3 | Đánh giá hiện tại | A | 630 | 125 (phụ thuộc vào dòng cầu chì) | 630 | |
| 4 | Mức cách điện định mức | Tần số chịu được áp lực 1 phút | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Xung chiếu sáng chịu được điện áp | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Dòng điện chịu ngắn mạch định mức | kA/s | 25/4 | —— | 25/4 | |
| 6 | Dòng điện chịu được đỉnh định mức | kA | 63 | —— | 63 | |
| 7 | Dòng điện ngắn mạch định mức | kA | 63 | Giới hạn bởi cầu chì HV | 63 | |
| 8 | Dòng điện ngắn mạch định mức | kA | —— | Giới hạn bởi cầu chì HV | 25/25 | |
| 9 | Dòng truyền định mức | A | —— | 1700/1400 | —— | |
| 10 | Dòng điện cắt tải hoạt động định mức | A | 630 | —— | —— | |
| 11 | Dòng điện cắt vòng kín định mức | A | 630 | —— | 630 | |
| 12 | Tuổi thọ cơ khí | công tắc ngắt tải/CB | lần | 10000 | 10000 | 20000 |
| Công tắc cách ly/tiếp đất | 5000 | 5000 | 5000 | |||
| 13 | Điện trở mạch | μΩ | 150 | —— | 150 | |
| 14 | Áp suất sạc định mức (áp suất đo 20oC) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tỷ lệ rò rỉ khí tương đối hàng năm | % | 0.05 | 0.05 | 0.05 | |
| 16 | mức độ bảo vệ IP | Tủ | IP4X | IP4X | IP4X | |
| Bình xăng | IP67 | IP67 | IP67 | |||
Dòng USRM6 đã được áp dụng trong dự án phóng tên lửa không gian Cas, nơi phân phối điện trung áp đáng tin cậy được yêu cầu hỗ trợ cơ sở hạ tầng quan trọng và tải điện trong cơ sở phóng. dự án thiết bị đóng cắt cần thiết có khả năng duy trì hoạt động ổn định trong khi lắp vào một hệ thống điện tương đối nhỏ gọn môi trường phân phối.
Đối với cơ sở phóng tên lửa, hệ thống phân phối điện cần hỗ trợ các thiết bị quan trọng và phụ trợ cơ sở hạ tầng với các chức năng chuyển mạch, bảo vệ, cách ly và giám sát đáng tin cậy. SF6 kèm theo Cấu trúc cách nhiệt của dòng USRM6 giúp giảm ảnh hưởng của điều kiện môi trường bên ngoài lên chính mạch, đặc biệt có giá trị đối với cơ sở hạ tầng chuyên dụng có yêu cầu vận hành khắt khe.
Cấu hình mô-đun cũng cho phép bố trí thiết bị đóng cắt phù hợp với nhu cầu điện của dự án. yêu cầu phân phối. Các đơn vị chức năng khác nhau có thể được kết hợp theo thiết kế mạng điện, trong khi bus chính có thể mở rộng cung cấp thêm tính linh hoạt cho cấu hình mạng và quy hoạch hệ thống trong tương lai.
Thông qua cấu trúc nhỏ gọn, lớp cách nhiệt khép kín và thiết kế kiểu mô-đun, dòng USRM6 mang đến một giải pháp phù hợp giải pháp phân phối trung thế cho dự án phóng tên lửa không gian Cas, hỗ trợ yêu cầu của cơ sở cho cơ sở hạ tầng điện đáng tin cậy và tiết kiệm không gian.
Dòng USRM6 được thiết kế dựa trên các tiêu chuẩn thiết bị điều khiển và đóng cắt điện áp cao hiện hành, bao gồm GB 3804-2004 cho công tắc ngắt tải AC điện áp cao 3,6kV–40,5kV, GB 1984-2014 cho AC điện áp cao bộ ngắt mạch, GB 16926-2009 dành cho tổ hợp cầu chì ngắt tải HV AC, GB 1985-2014 dành cho cách ly HV AC công tắc và công tắc nối đất, và GB 3906-2006 cho thiết bị đóng cắt và điều khiển bọc kim loại AC 3,6kV–40,5kV.
Nó cũng tham khảo GB/T 11022-2011 về các yêu cầu kỹ thuật chung cho thiết bị đóng cắt và điều khiển HV, GB 4208-2008 để bảo vệ vỏ bọc, GB/T 5582-1993 cho mức độ ô nhiễm của lớp cách điện bên ngoài, DL/T 404-2007 cho 3,6kV–40,5kV Thiết bị đóng cắt và điều khiển có vỏ bọc bằng kim loại AC, GB/T 13384-2008 cho các sản phẩm cơ và điện, GB 191-2008 đối với nhãn hiệu đóng gói và vận chuyển, và GB 311.1-2012 để phối hợp cách điện trong truyền tải điện áp cao và thiết bị phân phối.
Khung tuân thủ và chất lượng của Usune bao gồm Hệ thống quản lý chất lượng ISO 9001, Hệ thống quản lý môi trường ISO 14001 Hệ thống quản lý, Hệ thống quản lý an toàn và sức khỏe nghề nghiệp ISO 45001, tuân thủ tiêu chuẩn IEC và GB, và Chứng nhận CE. Chứng nhận dành riêng cho dự án và các tiêu chuẩn áp dụng phải được xác nhận theo thị trường đích và đặc điểm kỹ thuật.
Ưu điểm chính là cấu trúc khép kín của các bộ phận điện mang điện bên trong một lớp khí cách điện. môi trường. Điều này cho phép cấu trúc nhỏ gọn và giảm sự tiếp xúc trực tiếp của mạch chính với bên ngoài điều kiện môi trường.
Dòng USRM6 được thiết kế cho các ứng dụng điện áp trung bình bao gồm cấu hình 24kV và 33kV. Đánh giá chính xác điện áp, mức cách điện và cấu hình phải được xác nhận theo thông số kỹ thuật của dự án.
Đúng. Độ cao phục vụ được chỉ định lên tới 4000 m. Đối với việc lắp đặt ở độ cao trên 1000 m, khách hàng nên thông báo cho Usune bằng tiến lên để có thể đánh giá được áp suất nạp khí thích hợp. Yêu cầu đặc biệt trên 2000 m phải được được xác nhận trong quá trình thiết kế kỹ thuật.
Dòng USRM6 sử dụng khái niệm cấu hình mô-đun. Bộ phận cắt tải, bộ kết hợp, bộ ngắt mạch các đơn vị và bố trí xe buýt chính có thể mở rộng có thể được lựa chọn theo sơ đồ điện yêu cầu.
Các ứng dụng điển hình bao gồm các trạm biến áp thứ cấp, các cơ sở công nghiệp và khai thác mỏ, đường sắt, sân bay, mạng lưới phân phối đô thị, khu dân cư, công trình ngầm và các địa điểm có yêu cầu tương đối điều kiện môi trường.
Để có báo giá chính xác, người mua nên cung cấp điện áp định mức, sơ đồ một đường dây, số lượng bộ cấp nguồn, được yêu cầu chức năng chuyển mạch, yêu cầu về cầu dao hoặc công tắc ngắt tải, cấu hình bus, độ cao lắp đặt, điều kiện môi trường, yêu cầu bảo vệ và thị trường đích.
Đối với các dự án phân phối điện trung thế yêu cầu kích thước nhỏ gọn, khả năng thích ứng với môi trường, mô-đun cấu hình và yêu cầu bảo trì giảm, dòng USRM6 cung cấp thiết bị đóng cắt cách điện bằng khí thực tế giải pháp.
Dòng USRM6 của Usune kết hợp lớp cách điện SF6 kèm theo, các khối chức năng mô-đun, cấu hình bus có thể mở rộng, và các chức năng chuyển mạch, bảo vệ, đo lường và giám sát. Được hỗ trợ bởi ISO 9001, ISO 14001, ISO 45001, IEC và tiêu chuẩn GB cũng như chứng nhận CE, Usune cung cấp giải pháp định hướng dự án cho khách hàng đánh giá 24kv Thiết bị đóng cắt cách điện bằng khí 33kv Sf6 Gis dành cho phân phối điện công nghiệp, cơ sở hạ tầng, đô thị và chuyên dụng ứng dụng.
