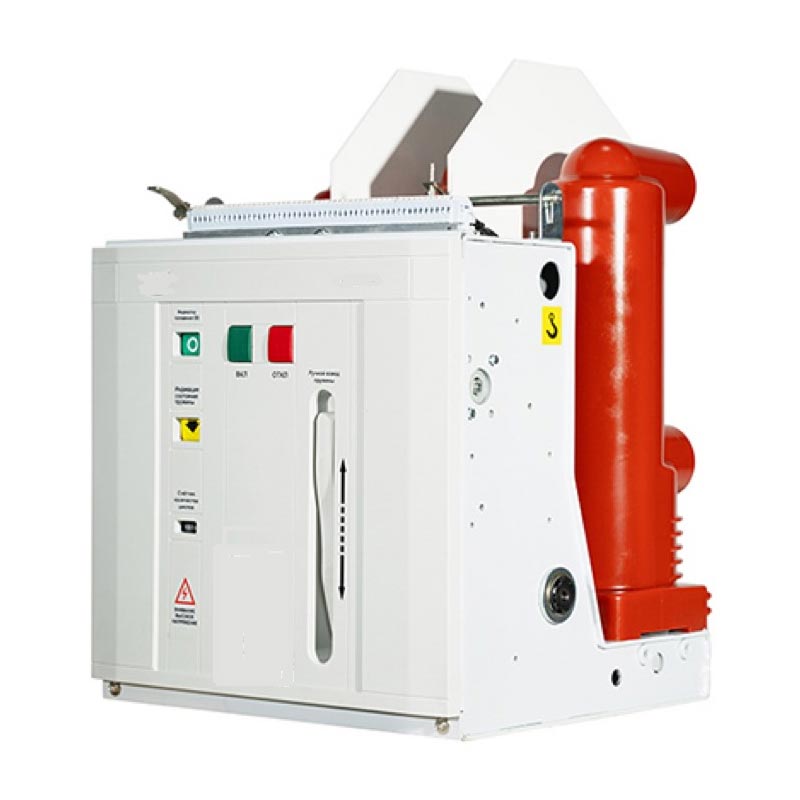

Cầu dao chân không cao áp trong nhà dòng Usune VS1(ZN63)-12 là thiết bị bảo vệ và điều khiển điện cốt lõi thiết bị cho hệ thống điện 12kV. Thiết kế tích hợp cơ cấu vận hành bằng lò xo và thân cầu dao giảm các liên kết truyền tải trung gian, giảm mức tiêu thụ năng lượng và tiếng ồn, đồng thời cải thiện hoạt động của sản phẩm độ tin cậy. Mạch chính sử dụng các cực kiên cố tích hợp, đạt được sự thu nhỏ của bộ ngắt mạch, nâng cao khả năng thích ứng với môi trường và tuổi thọ sử dụng, đồng thời cho phép vận hành không cần bảo trì trong hầu hết các tình huống.
Bộ ngắt chân không được lắp đặt theo chiều dọc trong một xi lanh cách điện hình ống được làm bằng nhựa epoxy APG, cung cấp khả năng chống rò rỉ tuyệt vời và ngăn chặn hiệu quả sự tích tụ bụi và nhiễu từ bên ngoài. Nó có thể hoạt động ổn định ngay cả trong môi trường ẩm ướt và ô nhiễm nặng.
Nó có thể được thiết kế như một bộ phận lắp đặt cố định hoặc được trang bị bộ truyền động chuyên dụng để tạo thành một bộ phận ngăn kéo. Nó hoàn toàn phù hợp với thiết bị đóng cắt kiểu ngăn kéo gắn ở giữa loại KYN28A-12 (GZS). Loại cố định cũng có thể được sử dụng trong thiết bị đóng cắt cố định dòng XGN.
Tận dụng những ưu điểm độc đáo của gián đoạn chân không, nó đặc biệt phù hợp với các tình huống yêu cầu hoạt động thường xuyên ở dòng điện hoạt động định mức và ngắt dòng điện ngắn mạch nhiều lần, mang lại hiệu quả mạnh mẽ tính thực tiễn.
Tuân thủ nghiêm ngặt "Bộ ngắt mạch điện áp cao" GB/T1984-2014, JB3855-1996 "Điện áp cao trong nhà 3,6 ~ 40,5kV Máy cắt chân không", DL/T403-2000 "Máy cắt chân không 12~40,5kV Đặt hàng các điều kiện kỹ thuật" và Tiêu chuẩn IEC62271-100:2008, đảm bảo chất lượng có thẩm quyền.
| Số sê-ri | Tên | Đơn vị | tham số |
| 1 | Điện áp định mức | kV | 12 |
| 2 | Mức cách điện định mức | - | Tần số nguồn 1 phút Điện áp chịu được: 42kV; Điện áp chịu được xung sét định mức: 75kV |
| 3 | Tần số định mức | HZ | 50 |
| 4 | Xếp hạng hiện tại | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Dòng điện cắt ngắn mạch định mức | KA | 20, 25, 31,5, 40 |
| 6 | Cuộc sống cơ khí | lần | 20000 (50KA: 10000 lần) |
| 7 | Thời gian lưu trữ năng lượng | S | 10 |
| 8 | Giờ mở cửa | Bệnh đa xơ cứng | 20-50 |
| 9 | Giờ đóng cửa | Bệnh đa xơ cứng | 35-70 |
| 10 | Trình tự vận hành định mức | - | 0-0,3s-co-180s-co; 0-180s-co-180s-co (50KA) |
Máy cắt chân không cao áp trong nhà Usune VS1(ZN63)-12 sử dụng cấu trúc tích hợp với cơ chế vận hành cơ cấu và buồng dập hồ quang bố trí phía trước và phía sau. Mạch dẫn điện chính là mạch ba pha kết cấu gắn trên sàn. Thiết kế độc đáo này làm giảm đáng kể sự tích tụ bụi trên buồng dập hồ quang bề mặt, giúp buồng dập hồ quang chân không không bị ảnh hưởng bởi các yếu tố bên ngoài. Ngay cả trong điều kiện ẩm ướt và môi trường bị ô nhiễm nặng nề, nó duy trì điện áp chịu được tuyệt vời và điện trở cao, vượt trội so với các sản phẩm tương tự sản phẩm.
Cơ cấu vận hành là cơ cấu vận hành bằng lò xo phẳng có khả năng tích trữ năng lượng bằng tay và bằng điện chức năng. Động cơ vận hành được đặt trong tủ phía trước buồng dập hồ quang. Cái tủ là được chia thành năm không gian lắp ráp bằng bốn vách ngăn trung gian, mỗi vách ngăn chứa năng lượng lưu trữ, truyền tải, vấp ngã và các thành phần đệm của cơ cấu vận hành. Thiết kế tích hợp của buồng dập hồ quang và cơ chế vận hành đảm bảo mức độ phù hợp cao giữa hiệu suất của cơ chế vận hành và yêu cầu đóng mở buồng dập hồ quang, giảm các thành phần dư thừa, giảm năng lượng mức tiêu thụ và tiếng ồn, đồng thời cải thiện độ tin cậy vận hành của máy cắt.
1. Nhiệt độ môi trường xung quanh: Tối đa +40oC, Tối thiểu -15oC
2. Độ ẩm xung quanh: Độ ẩm tương đối trung bình hàng ngày 95%; Độ ẩm tương đối trung bình hàng tháng ≤90%; Trung bình hàng ngày
áp suất hơi nước 22×10⁻³MPa; Áp suất hơi nước trung bình hàng tháng 1,8×10⁻³MPa
3. Độ cao: Không quá 1000m
4. Cường độ địa chấn: Không quá 8 độ
5. Môi trường khí quyển: Không có bụi, khói, khí, hơi hoặc bụi muối ăn mòn hoặc dễ cháy đáng kể
ô nhiễm trong không khí xung quanh.
Lưu ý: Nếu vượt quá các điều kiện môi trường hoạt động bình thường ở trên, vui lòng tham khảo ý kiến của nhà sản xuất của chúng tôi trong trước để tùy chỉnh sản phẩm theo điều kiện làm việc thực tế.
1. Kiểm tra cầu dao xem có bị hư hỏng trong quá trình vận chuyển và bảo quản không. Nếu phát hiện thấy bất kỳ hư hỏng nào, hãy ngừng sử dụng nó
ngay lập tức và liên hệ với nhà cung cấp của chúng tôi để được hỗ trợ sau bán hàng.
2. Loại bỏ bụi bẩn (đặc biệt là trên bề mặt cách nhiệt). Bụi bẩn sinh ra trong quá trình vận chuyển hoặc bảo quản có thể ảnh hưởng đến
hiệu suất cách nhiệt của sản phẩm và thậm chí có thể gây ra các mối nguy hiểm về an toàn.
3. Vận hành thủ công cầu dao theo quy định để tích trữ năng lượng, đóng mở, quan sát xem có
trạng thái lưu trữ năng lượng và các chỉ báo vị trí mở/đóng đều bình thường.
4. Vận hành máy cắt sử dụng nguồn điện vận hành để tích trữ năng lượng, đóng và mở, quan sát xem
trạng thái lưu trữ năng lượng và các chỉ báo vị trí mở/đóng đều bình thường.

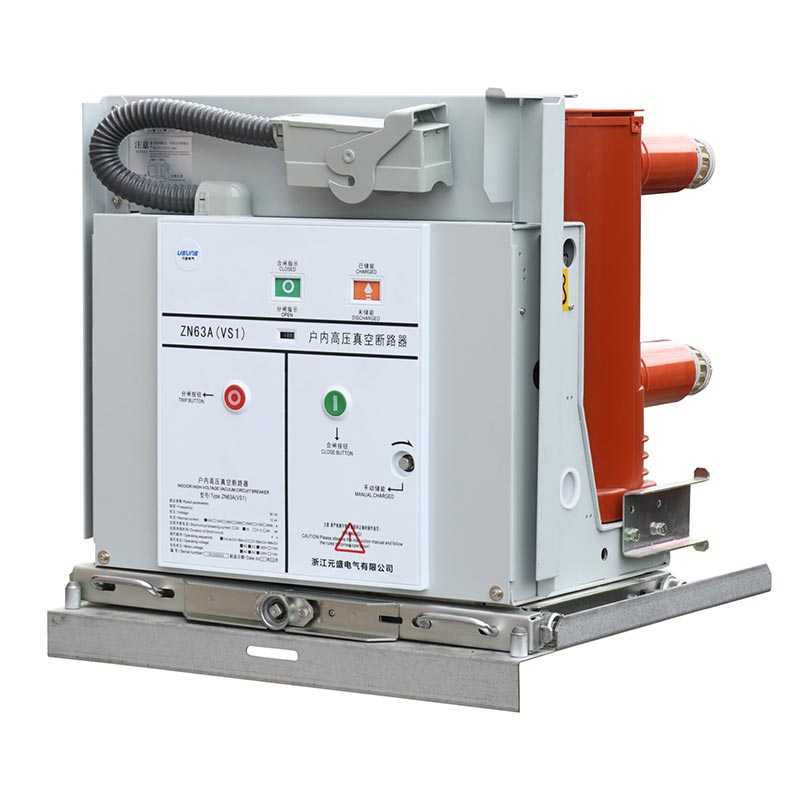

5. Hoạt động của cầu dao loại xe kéo tay: Lắp tay đẩy vào lỗ đẩy, xoay theo chiều kim đồng hồ để
tiến lên và rút lại ngược chiều kim đồng hồ, với tổng hành trình tiến lên là 300±3mm; ở vị trí mở, trơn tru
di chuyển nó đến vị trí làm việc hoặc kiểm tra, xoay tay cầm 30 lần ở tốc độ trung bình cho đến khi nghe thấy tiếng "tách",
cho biết nó ở đúng vị trí (không dùng lực quá mạnh để tránh làm hỏng cơ cấu đẩy) và
đồng thời, mạch chỉ báo vị trí tương ứng sẽ được kết nối.
Lưu ý: Nếu chọn thiết bị khóa liên động đóng thì nguồn điện của mạch khóa liên động phải được nối với mở khóa nó trước khi đóng mạch.
Nghiên cứu điển hình: Dự án phân phối điện khu phức hợp thương mại đô thị
Khu phức hợp thương mại rộng 150.000㎡ (tích hợp trung tâm mua sắm, tòa nhà văn phòng và khách sạn) tại khu kinh doanh cốt lõi của Hàng Châu, Trung Quốc, yêu cầu máy cắt điện áp cao có hiệu suất ổn định, khả năng thích ứng thường xuyên vận hành và có độ an toàn cao nhằm đảm bảo cung cấp điện liên tục cho toàn bộ hệ thống. Sau khi so sánh các lựa chọn khác nhau, khách hàng đã chọn Máy cắt chân không điện áp cao trong nhà kiểu xe đẩy tay Usune VS1-12/630-25, triển khai 20 chiếc để xử lý việc bảo vệ ngắn mạch và kiểm soát phụ tải của hệ thống phân phối điện cao thế và hạ thế của khu phức hợp. Từ khi đưa vào vận hành, máy hoạt động ổn định, không có bất kỳ lỗi nào, thời gian cách ly lỗi giảm xuống còn 0,3 giây, đảm bảo hiệu quả hoạt động bình thường của thiết bị điện và nhận được sự đánh giá cao từ khách hàng.
A1: Nếu môi trường hoạt động thực tế vượt quá điều kiện bình thường (chẳng hạn như độ cao trên 1000m, nhiệt độ môi trường xung quanh dưới -15oC hoặc trên +40oC, v.v.), cần tham khảo trước với nhà sản xuất của chúng tôi. Nhà máy của chúng tôi sẽ tùy chỉnh sản phẩm dựa trên các thông số môi trường thực tế, chẳng hạn như tăng cường hiệu suất cách nhiệt và tối ưu hóa cấu trúc niêm phong, để đảm bảo hoạt động ổn định trong môi trường mục tiêu.
A2: Sản phẩm sử dụng cột kiên cố tích hợp và cấu trúc tích hợp, đạt được khả năng vận hành không cần bảo trì trong điều kiện sử dụng bình thường. Chỉ kiểm tra định kỳ độ sạch bề mặt cầu dao (đặc biệt là lớp cách điện bề mặt), loại bỏ bụi bẩn và quan sát các chỉ báo vị trí đóng/mở và trạng thái tích trữ năng lượng được yêu cầu. Nếu phát hiện thấy bất kỳ dấu hiệu bất thường nào, hãy ngừng sử dụng sản phẩm ngay lập tức và liên hệ với nhà cung cấp của chúng tôi để được giải quyết. bảo trì sau bán hàng chuyên nghiệp để ngăn ngừa thiệt hại thêm.
Đ3: Có. Sản phẩm được thiết kế theo tiêu chuẩn quốc gia và quốc tế và hoàn toàn tương thích với Thiết bị đóng cắt kiểu ngăn kéo gắn ở giữa loại KYN28A-12 (GZS) và thiết bị đóng cắt cố định dòng XGN. Hơn nữa, của chúng tôi nhà sản xuất có thể điều chỉnh kích thước và giao diện của sản phẩm theo kiểu thiết bị đóng cắt cụ thể của khách hàng để đảm bảo tính tương thích. Trước khi mua, vui lòng cung cấp các thông số thiết bị đóng cắt cho nhà cung cấp của chúng tôi để biết tư vấn kết hợp chuyên nghiệp.
