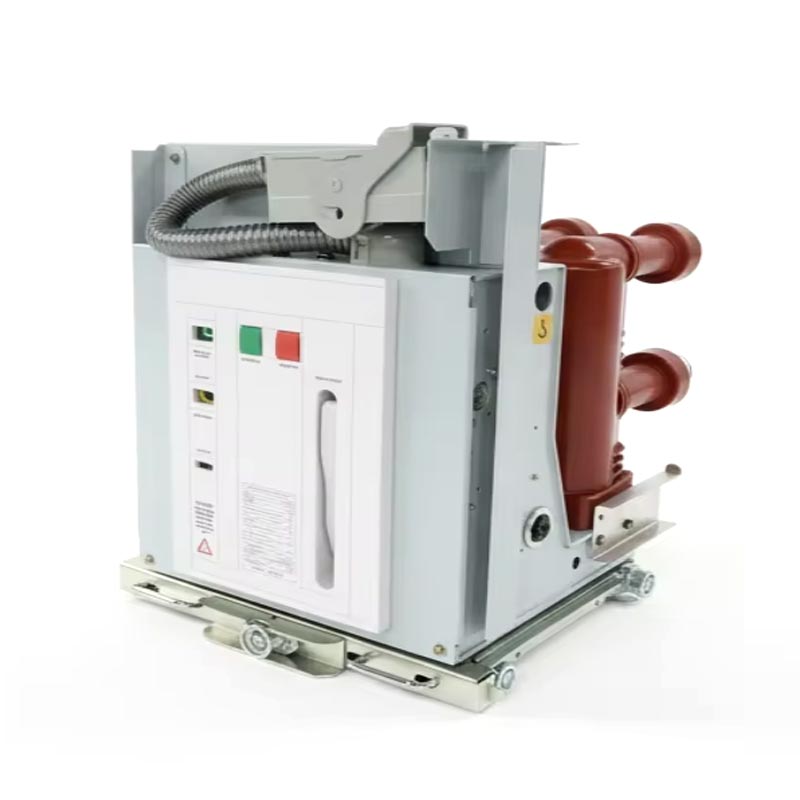

Bộ ngắt mạch chân không loại bên

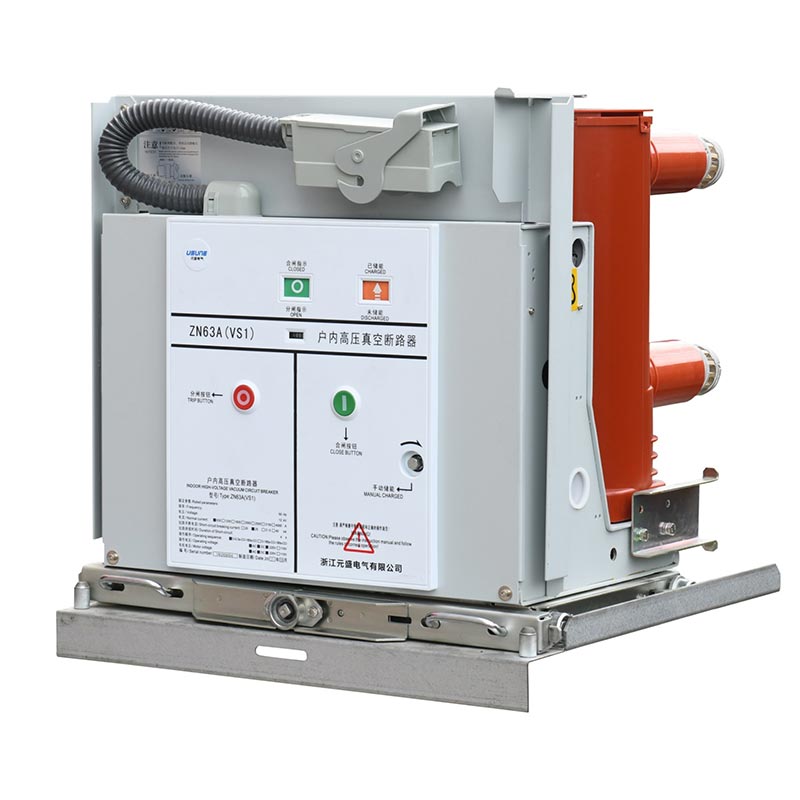

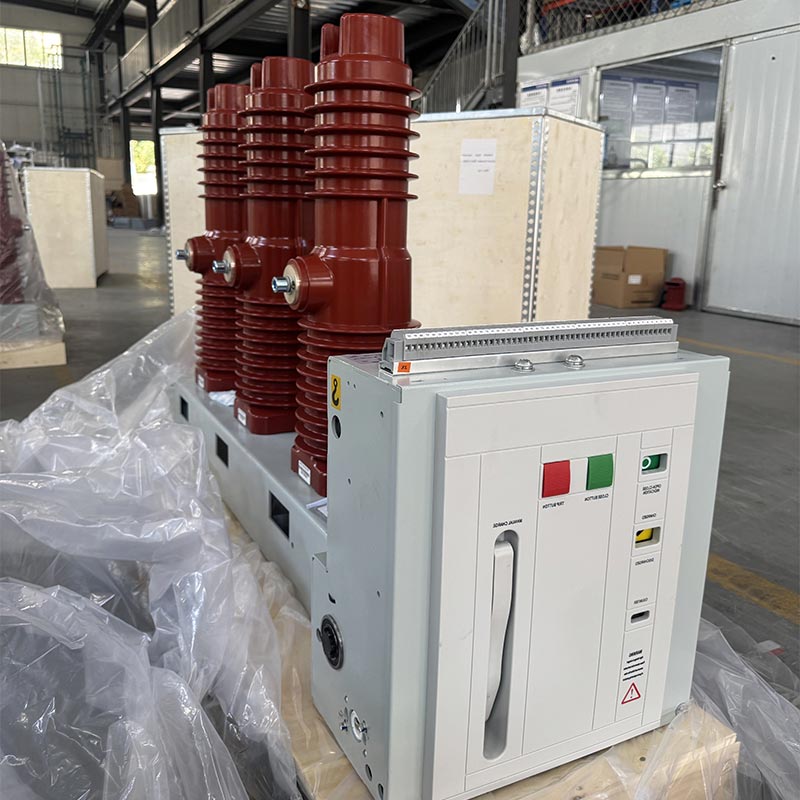

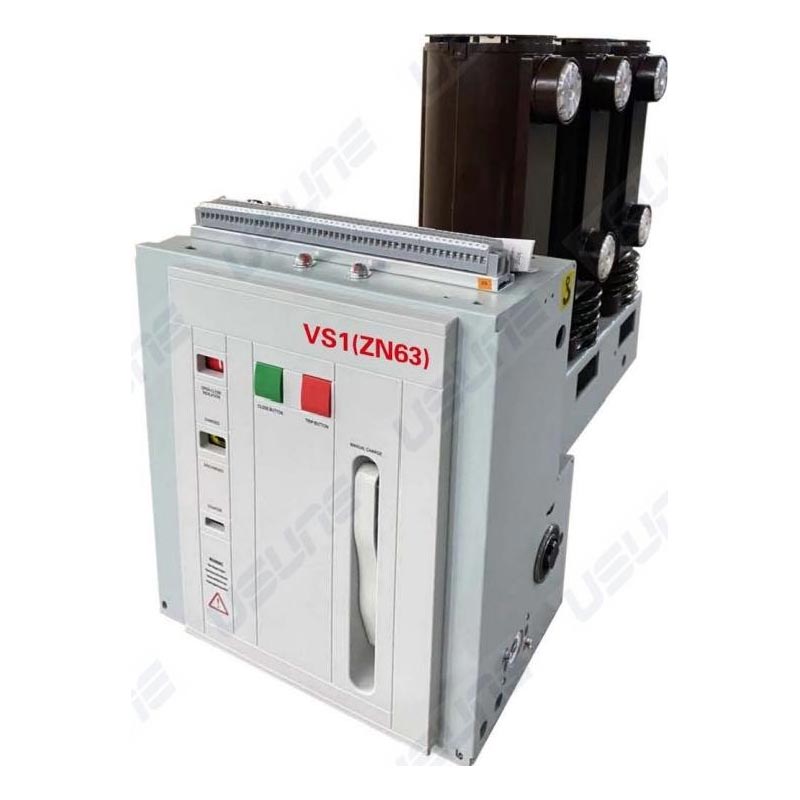

Máy cắt chân không loại bên Usune là thiết bị đóng cắt điện áp cao lắp đặt trong nhà, được chia thành hai loại chính loạt: VS1(ZN63)-12 và VS1-24. Nó chủ yếu được sử dụng trong các hệ thống điện ba pha 12KV, 24KV và 36KV, đảm nhận trách nhiệm bảo vệ và kiểm soát các thiết bị lưới điện và hệ thống điện doanh nghiệp công nghiệp và khai thác mỏ. Sử dụng công nghệ dập hồ quang chân không tiên tiến, nó có tốc độ dập hồ quang nhanh, kích thước nhỏ, thời gian dài tuổi thọ sử dụng và chi phí bảo trì thấp, khiến nó trở thành thiết bị cốt lõi không thể thiếu trong hệ thống truyền tải điện hiện đại và các hệ thống phân phối.

Ưu điểm cốt lõi:

1. Nhiều năm kinh nghiệm ứng dụng trong lĩnh vực truyền tải và phân phối điện, được sử dụng rộng rãi trong công nghiệp và khai thác mỏ doanh nghiệp, nhà máy điện và lưới điện đô thị và nông thôn, nhận được sự công nhận rộng rãi của người dùng vì tính ổn định của nó hiệu suất và hoạt động đáng tin cậy.

2. Được phát triển độc lập bởi đội ngũ R&D chuyên nghiệp của Usune, có thiết kế gắn bên hông tích hợp cơ cấu vận hành lò xo với thân cầu dao, tối ưu hóa kết cấu tổng thể; ngắt chân không sử dụng xi lanh cách điện bằng nhựa epoxy quy trình APG, mang lại hiệu suất vượt trội và thân thiện với môi trường khả năng thích ứng.

3. Tuân thủ nghiêm ngặt "Bộ ngắt mạch điện áp cao" GB/T1984-2014, JB3855-1996 "3,6 ~ 40,5KV Điện áp cao trong nhà Bộ ngắt mạch chân không", DL/T403-2000 "Bộ ngắt mạch chân không 12~40,5KV Điều kiện kỹ thuật đặt hàng" và Tiêu chuẩn quốc tế IEC62271-100:2008 và đã vượt qua nhiều thử nghiệm và chứng nhận có thẩm quyền.

4. Là nhà sản xuất thiết bị điện cao thế chuyên nghiệp tại Trung Quốc, Usune sở hữu hệ thống tiêu chuẩn hóa nhà máy sản xuất và mỗi cầu dao đều trải qua quá trình kiểm tra nghiêm ngặt trước khi rời khỏi nhà máy. Là một nơi đáng tin cậy nhà cung cấp, nó cung cấp dịch vụ hậu mãi toàn diện và hỗ trợ kỹ thuật, loại bỏ mọi lo ngại cho người dùng.

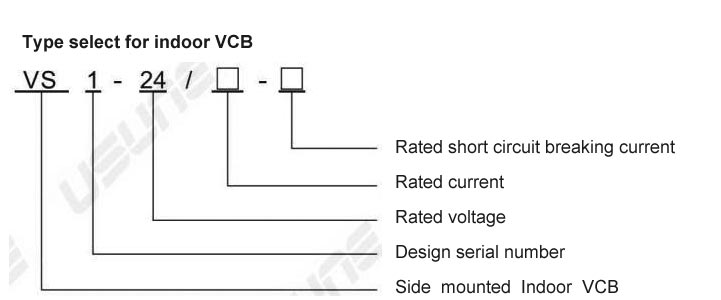

Thông số kỹ thuật sản phẩm và thông số kỹ thuật

Máy cắt chân không loại bên Usune cung cấp đầy đủ các thông số kỹ thuật và hiệu suất ổn định. chính các thông số kỹ thuật (lấy dòng VS1(ZN63)-24 làm tham chiếu chính) được trình bày trong bảng dưới đây:

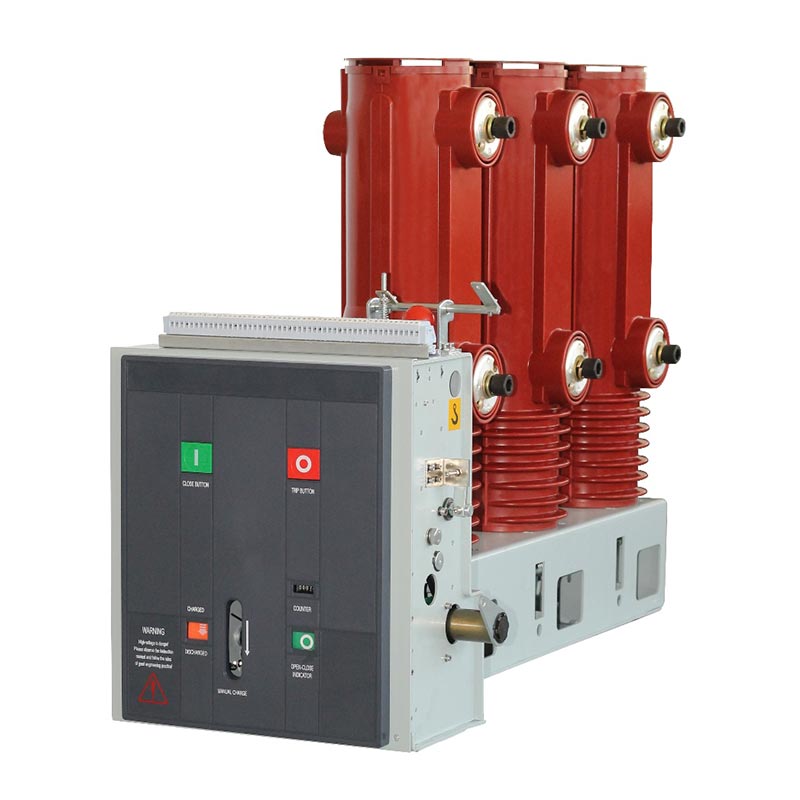

Cấu trúc và chức năng

1. Cấu trúc tổng thể

Cơ cấu vận hành và buồng dập hồ quang được bố trí theo cấu trúc thống nhất, với bộ phận chính mạch dẫn điện là loại ba pha đặt trên sàn. Buồng dập hồ quang chân không được bố trí theo chiều dọc được lắp đặt bên trong xi lanh cách điện dạng ống bằng nhựa epoxy được xử lý bằng APG, mang lại hiệu suất vượt trội, giảm bụi tích tụ trên bề mặt buồng dập hồ quang, tránh ảnh hưởng của các yếu tố bên ngoài, đồng thời đảm bảo khả năng cách nhiệt tốt ngay cả trong môi trường ẩm ướt, ô nhiễm nặng. Dòng VS1-12 là loại cài đặt cố định loại, thích hợp cho thiết bị đóng cắt cố định và có thể được sử dụng độc lập hoặc áp dụng cho nguồn điện mạng vòng, loại hộp máy biến áp và các hệ thống khác.

2. Cơ chế vận hành

Máy cắt chân không kiểu bên sử dụng cơ cấu vận hành bằng lò xo phẳng, hỗ trợ cả thao tác bằng tay và lưu trữ năng lượng điện. Động cơ vận hành được đặt trong tủ phía trước của buồng dập hồ quang, được chia thành năm không gian lắp ráp, mỗi không gian chứa các bộ phận lưu trữ, truyền tải, ngắt và đệm năng lượng. Thiết kế tích hợp của buồng dập hồ quang và cơ chế vận hành đảm bảo mức độ phù hợp cao giữa hiệu suất hoạt động và yêu cầu đóng mở của buồng dập hồ quang, giảm các bước trung gian, giảm mức tiêu thụ năng lượng và tiếng ồn, đồng thời cải thiện hoạt động của máy cắt độ tin cậy.

Môi trường ứng dụng

Bộ ngắt mạch chân không loại bên phù hợp với môi trường trong nhà và phải đáp ứng các yêu cầu sau yêu cầu: nhiệt độ môi trường -15oC đến +40oC; độ ẩm tương đối trung bình hàng ngày 95%, trung bình hàng tháng 90%; độ cao 1000m; cường độ địa chấn ≤8 độ; và không có nhiều bụi, khí ăn mòn hoặc ô nhiễm khác. Lưu ý: Cần phải tùy chỉnh cho các ứng dụng vượt quá các yêu cầu này sau khi tham khảo ý kiến trước với nhà sản xuất.

Lắp đặt và vận hành

Máy cắt chân không loại bên trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng. Trước khi cấp điện cho mạch sơ cấp thì phải chuẩn bị như sau:

1. Kiểm tra xem thiết bị có bị hư hỏng không; nếu bị hư hỏng, ngừng sử dụng nó.
2. Làm sạch bề mặt cách nhiệt khỏi mọi chất gây ô nhiễm.
3. Vận hành thủ công các chức năng lưu trữ năng lượng và đóng/mở, quan sát trạng thái bình thường.
4. Vận hành bằng nguồn điện vận hành, xác nhận rằng trạng thái bình thường.
5. Tiến/rút cầu dao loại xe kéo tay theo thông số kỹ thuật và xác nhận rằng vị trí chỉ báo là bình thường sau khi đạt đến vị trí chính xác.

Lưu ý: Khi sử dụng thiết bị khóa liên động đóng, phải cắm nguồn để mở khóa trước khi đóng.

Trường hợp ứng dụng thực tế

Nghiên cứu điển hình: Ứng dụng trong một doanh nghiệp công nghiệp và khai thác mỏ lớn ở Trung Quốc

Một doanh nghiệp thép lớn của Trung Quốc có hệ thống điện phức tạp, yêu cầu cao về vận hành thiết bị điều khiển tần số và dòng điện ngắn mạch. Sau khi so sánh nhiều nhà cung cấp, dòng Usune VS1(ZN63)-24 cầu dao được chọn làm thiết bị bảo vệ cốt lõi cho hệ thống phân phối điện. Vì nó đưa vào vận hành năm 2024, hệ thống đã vận hành ổn định hơn 12 tháng không xảy ra sự cố, xử lý thành công ba lỗi ngắn mạch, bảo vệ thiết bị hiệu quả và ngăn ngừa tổn thất do mất điện. Công ty đánh giá cao công nhận hiệu suất của sản phẩm cũng như các dịch vụ lắp đặt và vận hành do nhà sản xuất cung cấp.

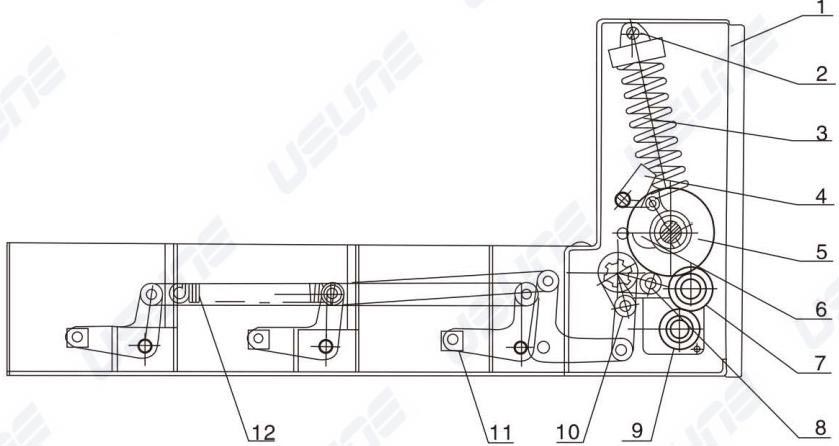

1. Hộp chuyển đổi
2.Bu lông mi
3. Mùa xuân đóng cửa
4. Phụ kiện đóng
5. Nguyên tắc nối dây điện bên trong
6.Cơ chế cam/hoạt động của cơ chế
7. Cơ cấu truyền động bánh răng
8. Cần kết nối đầu vào
9. Động cơ tích điện
10. Cơ chế truyền động Fourlever
11. Khối truyền tải
12. Cơ chế cắt

Cam kết của Nhà cung cấp và Nhà sản xuất: Usune, với tư cách là nhà sản xuất thiết bị điện cao thế chuyên nghiệp tại Trung Quốc sở hữu nhà máy đạt tiêu chuẩn và đội ngũ R&D, sản xuất và hậu mãi chuyên nghiệp. Là một nơi đáng tin cậy nhà cung cấp, chúng tôi tuân thủ nguyên tắc "chất lượng là trên hết, khách hàng là trên hết", kiểm soát chặt chẽ mọi khía cạnh của sản xuất đảm bảo sản phẩm đạt tiêu chuẩn và nhu cầu người sử dụng; chúng tôi cung cấp các dịch vụ hậu mãi toàn diện bao gồm hướng dẫn lắp đặt tại chỗ, vận hành, bảo trì và đào tạo kỹ thuật, đồng thời liên tục đổi mới và tối ưu hóa các sản phẩm của chúng tôi để hỗ trợ sự phát triển của ngành truyền tải và phân phối điện.
