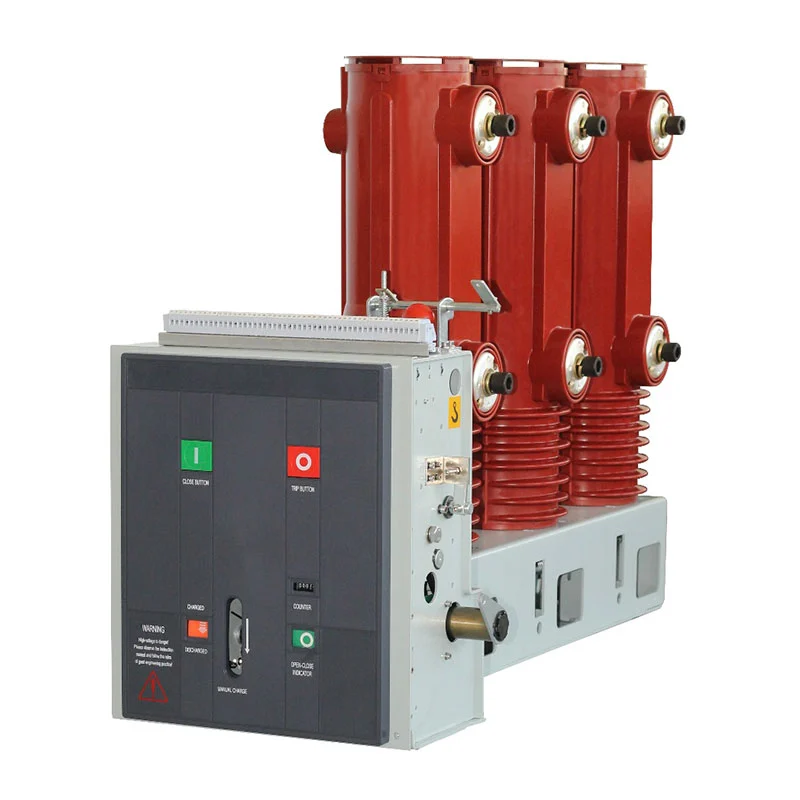

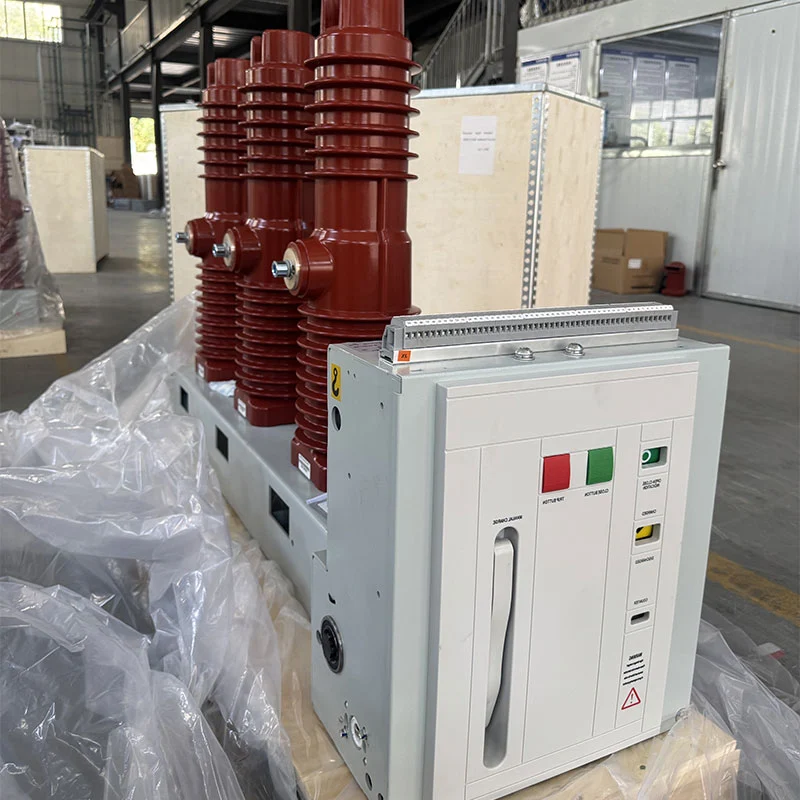

Không giống như các tủ thiết bị đóng cắt hoàn chỉnh, Máy cắt chân không trong nhà ZN85C-40.5 40.5kV này tập trung vào lõi chức năng chuyển mạch của mạch điện. Cấu trúc gắn bên cố định, cơ chế vận hành lò xo mô-đun và Công nghệ gián đoạn chân không cung cấp giải pháp thiết thực cho các ứng dụng trong nhà cấp 40,5kV, bao gồm cả các hệ thống nơi yêu cầu hoạt động chuyển đổi thường xuyên.
Cơ chế hoạt động được thiết kế đặc biệt phù hợp với đặc tính của máy cắt chân không 40,5kV. Nó sử dụng cơ cấu lò xo mô-đun được lắp đặt trong khung máy cắt, cho phép các đặc tính đầu ra cơ học để phù hợp với yêu cầu vận hành của bộ ngắt chân không.
Cơ cấu này được thiết kế xung quanh sự sắp xếp trên và dưới của cầu dao và tạo thành một bộ phận tích hợp của cấu trúc tổng thể. Cấu hình này đơn giản hóa đường truyền cơ học đồng thời cung cấp cơ sở ổn định cho thao tác đóng và mở.
Cấu hình gắn cố định bên hông dành cho thiết bị điện trong nhà nơi cầu dao được lắp đặt như một thiết bị thành phần chuyển mạch chuyên dụng. Tùy thuộc vào thiết kế dự án, các cấu hình như đường ra bên phải, đường trên cùng sắp xếp đến và nhúng có thể được lựa chọn.
So với tủ đóng cắt hoàn chỉnh có thể kéo ra được, cấu trúc này cho phép người thiết kế dự án tập trung vào tích hợp máy cắt với các thiết bị điện sơ cấp và thứ cấp cần thiết theo yêu cầu cụ thể sắp xếp hệ thống.
Năng lượng đóng được lưu trữ một cách cơ học trong cơ cấu lò xo. Việc lưu trữ năng lượng có thể được hoàn thành thông qua động cơ hoặc bằng tay với tay cầm lưu trữ năng lượng. Trong quá trình vận hành bằng động cơ, hệ thống bánh răng truyền động dẫn động trục tích trữ năng lượng và làm căng lò xo đóng cho đến khi đạt đến vị trí tích trữ năng lượng xác định.
Sau khi hoàn thành việc lưu trữ năng lượng, cơ cấu giữ giữ lò xo ở đúng vị trí và bộ lưu trữ năng lượng chỉ báo thay đổi trạng thái tương ứng. Công tắc phụ cũng ngắt kết nối nguồn điện của động cơ khi đạt đến vị trí năng lượng dự trữ, để máy cắt sẵn sàng cho lệnh đóng.
Thao tác đóng có thể được bắt đầu bằng tay thông qua nút đóng hoặc bằng điện thông qua bộ điều khiển mạch. Khi nam châm điện đóng hoạt động, năng lượng lò xo tích trữ sẽ được giải phóng qua cam và cơ chế truyền tải.
Cơ cấu kết nối sau đó dẫn động thanh vận hành được cách điện và di chuyển tiếp điểm về vị trí đóng trong khi nén lò xo tiếp xúc. Sau khi hoàn thành hành trình đóng, cơ cấu giữ lại duy trì trạng thái đóng vị trí và công tắc phụ thay đổi tương ứng.
Việc mở có thể được bắt đầu bằng tay hoặc thông qua lệnh mở bằng điện. Cơ chế phát hành mở mở khóa bộ giữ đóng, cho phép năng lượng dự trữ của lò xo tiếp điểm và phanh hãm tách rời bộ ngắt chân không địa chỉ liên lạc.
Trong giai đoạn cuối cùng của chuyển động mở, bộ đệm thủy lực sẽ hấp thụ năng lượng cơ học còn lại và điều khiển vị trí tách. Cơ chế phối hợp này giúp duy trì quá trình mở có kiểm soát.
Bộ ngắt có thể được cấu hình với nguồn điện hoạt động AC hoặc DC tùy theo yêu cầu của dự án. Được cung cấp cấu hình bao gồm các tùy chọn AC110/220V và DC110/220V cho cuộn dây đóng và mở, mang lại sự linh hoạt cho các hệ thống trạm biến áp và điều khiển công nghiệp khác nhau.
Cuộn dây đóng có công suất định mức là 288W, trong khi cuộn dây mở cũng được xác định là 288W. Hoạt động bình thường dải điện áp là 85%–110% điện áp định mức đối với cuộn dây đóng và 65%–120% điện áp định mức đối với cuộn dây mở.
Động cơ lưu trữ năng lượng giúp tự động chuẩn bị cho thao tác đóng tiếp theo. ZYJ220 được cung cấp cấu hình sử dụng nguồn điện DC220V với công suất đầu vào định mức là 90W. Ở điện áp hoạt động định mức, bộ lưu trữ năng lượng thời gian được quy định là không quá 15 giây.
Sự sắp xếp này cho phép máy cắt khôi phục tình trạng năng lượng dự trữ sau khi vận hành mà không cần yêu cầu can thiệp thủ công liên tục.
Bộ ngắt chân không có nhiệm vụ ngắt mạch điện trong quá trình vận hành mở. Khi các tiếp điểm riêng biệt, quá trình gián đoạn diễn ra bên trong bộ ngắt chân không chứ không phải trong buồng chuyển mạch cách nhiệt bằng không khí.
Sự kết hợp giữa ngắt chân không và truyền động cơ học hoạt động bằng lò xo làm cho máy cắt phù hợp với các ứng dụng trung thế trong nhà đòi hỏi hiệu suất chuyển mạch đáng tin cậy và hoạt động lặp đi lặp lại.
Thiết kế ban đầu của dòng ZN85C-40.5 xem xét các ứng dụng yêu cầu chuyển đổi thường xuyên. Nó hoạt động cơ chế phù hợp với đặc tính của bộ ngắt chân không 40,5kV, trong khi bộ lưu trữ năng lượng cơ giới hệ thống làm giảm nhu cầu sạc thủ công nhiều lần.
Điều này làm cho thiết bị phù hợp với các cơ sở công nghiệp, trạm biến áp và nhà máy điện nơi hoạt động chuyển mạch là một phần của quản lý hệ thống điện thông thường.
Máy cắt có thể được tích hợp vào hệ thống phân phối điện và điều khiển điện trong nhà trong phát điện các cơ sở, nơi yêu cầu chuyển mạch và bảo vệ mạch điện đáng tin cậy.
Trong các trạm biến áp, cấu hình cố định trong nhà có thể được tích hợp vào hệ thống điện cao áp tương ứng hệ thống theo cách bố trí mạch sơ cấp, sơ đồ điều khiển và yêu cầu bảo vệ.
Đối với các cơ sở công nghiệp và khai thác mỏ có tải điện lớn, máy cắt có thể cung cấp khả năng chuyển mạch và chức năng bảo vệ trong hệ thống phân phối điện trong nhà và phù hợp cho các ứng dụng yêu cầu thường xuyên chuyển mạch hoạt động.
Bởi vì các hoạt động đóng và mở có thể được điều khiển bằng điện nên máy cắt có thể được tích hợp với một hệ thống điều khiển thứ cấp thích hợp cho hoạt động cục bộ hoặc từ xa theo thiết kế của dự án.
| Mục | Đặc điểm kỹ thuật |
| Người mẫu | ZN85C-40.5 |
| Điện áp định mức | 40,5kV |
| Hệ thống | AC ba pha |
| Tần số định mức | 50Hz |
| Cài đặt | trong nhà |
| Kết cấu | Cố định gắn bên |
| Cơ chế vận hành | Cơ chế vận hành lò xo mô-đun |
| Lưu trữ năng lượng | Cơ giới/bằng tay |
| Thao tác đóng cửa | Hướng dẫn sử dụng/điện |
| Thao tác mở | Hướng dẫn sử dụng/điện |
| Điện áp cuộn dây đóng | AC110/220V, DC110/220V |
| Điện áp cuộn dây mở | AC110/220V, DC110/220V |
| Công suất cuộn dây đóng | 288W |
| Công suất cuộn dây mở | 288W |
| Động cơ lưu trữ năng lượng | ZYJ220 |
| Điện áp định mức động cơ | DC220V |
| Công suất đầu vào định mức của động cơ | 90W |
| Thời gian lưu trữ năng lượng | 15 giây |
| Cấu hình | Phải đi / vào trên cùng / nhúng theo thiết kế |
Thiết bị này được thiết kế để lắp đặt trong nhà và phải được sử dụng trong môi trường phù hợp với điện áp cao. thiết bị điện. Dự án cuối cùng nên xem xét nhiệt độ môi trường xung quanh, độ ẩm, độ cao, thông gió và điều kiện môi trường khác khi xác định cấu hình điện hoàn chỉnh.
Máy cắt phải được lắp đặt ở vị trí không có rung động, va đập hoặc điều kiện môi trường ăn mòn nghiêm trọng. Việc bố trí lắp đặt cũng phải đảm bảo có đủ không gian vận hành và bảo trì xung quanh thiết bị và duy trì sự liên kết cơ học cần thiết của máy cắt và các bộ phận điện liên quan.
Chiết Giang Usune Electric Co., Ltd. áp dụng hệ thống quản lý tích hợp bao gồm chất lượng sản phẩm, môi trường quản lý và an toàn vệ sinh lao động. Công ty có các chứng chỉ ISO 9001, ISO 14001 và ISO 45001, hỗ trợ các quy trình sản xuất được kiểm soát từ lựa chọn thành phần cho đến lắp ráp và kiểm tra.
Sản phẩm được phát triển theo tiêu chuẩn IEC và GB hiện hành, với các thông số và cấu hình điện được xác định theo yêu cầu cụ thể của dự án. Chứng nhận CE cũng có sẵn cho các ứng dụng áp dụng cấu hình sản phẩm, cung cấp hỗ trợ tài liệu bổ sung cho các dự án quốc tế.
Máy cắt chân không trong nhà ZN85C-40.5 40,5kV đã được tham chiếu trong Dự án phóng tên lửa Cas-space, cung cấp một ví dụ ứng dụng kỹ thuật thực tế cho thiết bị điện cao áp của Usune trong môi trường đòi hỏi khắt khe môi trường công nghiệp.
Máy cắt chân không trong nhà ZN85C-40.5 40.5kV chủ yếu là bộ phận chuyển mạch và bảo vệ, trong khi bảng điều khiển thiết bị đóng cắt có thể rút hoàn chỉnh tích hợp máy cắt với thanh cái, ngăn cáp, thiết bị điều khiển, thiết bị bảo vệ và các thành phần tủ khác. Vì vậy, máy cắt phù hợp hơn khi dự án yêu cầu thiết bị chuyển mạch 40,5kV chuyên dụng để tích hợp vào hệ thống điện lớn hơn.
| So sánh | Máy cắt chân không ZN85C-40.5 | Thiết bị đóng cắt VCB có thể rút ra | Tủ phân phối điện áp thấp |
| Chức năng chính | Chuyển mạch và bảo vệ mạch | Hoàn thành phân phối và chuyển đổi MV | Phân phối điện LV |
| Cấp điện áp | 40,5kV | Điện áp trung thế | Điện áp thấp |
| Cài đặt | Đã sửa | Có thể rút | Đã sửa / có thể rút |
| Trọng tâm chính | Cơ chế hoạt động và gián đoạn | Hệ thống tủ hoàn chỉnh | Phân phối điện |
| Lưu trữ năng lượng | Cơ chế lò xo | Cơ chế hoạt động của VCB | Tùy thuộc vào cấu hình ACB/MCCB |
| Điều khiển | Hướng dẫn sử dụng/điện | Địa phương/điện | Địa phương/điện |
| Ứng dụng điển hình | Nhà máy điện, trạm biến áp, công nghiệp | Hệ thống phân phối MV | Nhà máy, tòa nhà và cơ sở thương mại |
Usune có thể xác định cấu hình phù hợp theo sơ đồ một đường dây, điện áp định mức, điều khiển công suất, bố trí lắp đặt và yêu cầu vận hành. Cách tiếp cận này giúp đảm bảo rằng các lựa chọn cầu dao tương thích với các thiết bị điện sơ cấp và thứ cấp xung quanh.
Đối với các dự án có điện áp điều khiển đặc biệt, bố trí lắp đặt hoặc yêu cầu vận hành, yêu cầu kỹ thuật cấu hình có thể được thảo luận trước khi sản xuất. Điều này cho phép Máy cắt chân không trong nhà ZN85C-40.5 40.5kV thích ứng với hệ thống điện thực tế hơn là dựa vào một cấu hình tiêu chuẩn cố định.
Đây là máy cắt chân không 40,5kV trong nhà được thiết kế để điều khiển và bảo vệ điện trong các nhà máy điện, trạm biến áp, cơ sở công nghiệp và doanh nghiệp khai thác mỏ.
ZN85C-40.5 sử dụng cấu hình gắn bên cố định thay vì cấu trúc xe đẩy có thể kéo ra được.
Đúng. Cơ cấu lò xo hỗ trợ lưu trữ năng lượng thủ công và vận hành thủ công, đồng thời vận hành bằng điện cũng có sẵn.
Cuộn dây đóng và mở có thể được cấu hình cho AC110/220V hoặc DC110/220V tùy theo yêu cầu của dự án.
Thời gian lưu trữ năng lượng được chỉ định của cấu hình động cơ ZYJ220 là 15 giây ở điện áp định mức.
Đúng. Sản phẩm được thiết kế cho các ứng dụng yêu cầu hoạt động thường xuyên, tùy thuộc vào yêu cầu vận hành hiện hành. điều kiện và cấu hình kỹ thuật.
Đúng. Usune có thể cấu hình sản phẩm theo bản vẽ dự án, thông số điện, yêu cầu điều khiển và điều kiện lắp đặt.
