Chiết Giang Usune Electric Co., Ltd. là một doanh nghiệp điện cao thế chuyên nghiệp chuyên thiết kế, nghiên cứu và phát triển, sản xuất tại nhà máy và bán hàng toàn cầu các thiết bị điện áp cao trong nhà và ngoài trời từ 12kV đến 245kV. của nó các sản phẩm cốt lõi bao gồm cầu dao chân không, cầu dao SF6, công tắc ngắt kết nối, công tắc tải và GW4 Bộ cách ly công tắc ngắt kết nối series 110kv 126kv. Công ty tận dụng thiết bị sản xuất tiên tiến, kiểm tra nghiêm ngặt quy trình, lựa chọn vật liệu được tiêu chuẩn hóa, tay nghề tinh tế và hệ thống quản lý chất lượng toàn diện để đặt nền tảng vững chắc cho chất lượng sản phẩm.
Công tắc ngắt điện cao áp ngoài trời dòng Usune GW4 là thiết bị cốt lõi trong nguồn điện 110kV và 126kV hệ thống. Nó chủ yếu được sử dụng để chuyển mạch trong điều kiện không tải, cung cấp khe hở cách ly có thể nhìn thấy được cho bảo trì thiết bị và đảm bảo an toàn cho người vận hành. Đặc tính cơ điện của trạm 110kv 126kv Bộ cách ly công tắc ngắt kết nối hoàn toàn tuân thủ các tiêu chuẩn quốc gia GB1985 "Công tắc ngắt kết nối điện áp cao AC và Công tắc nối đất," DL486 "Điều kiện kỹ thuật đặt hàng công tắc ngắt kết nối điện áp cao AC" và IEC quốc tế tiêu chuẩn.

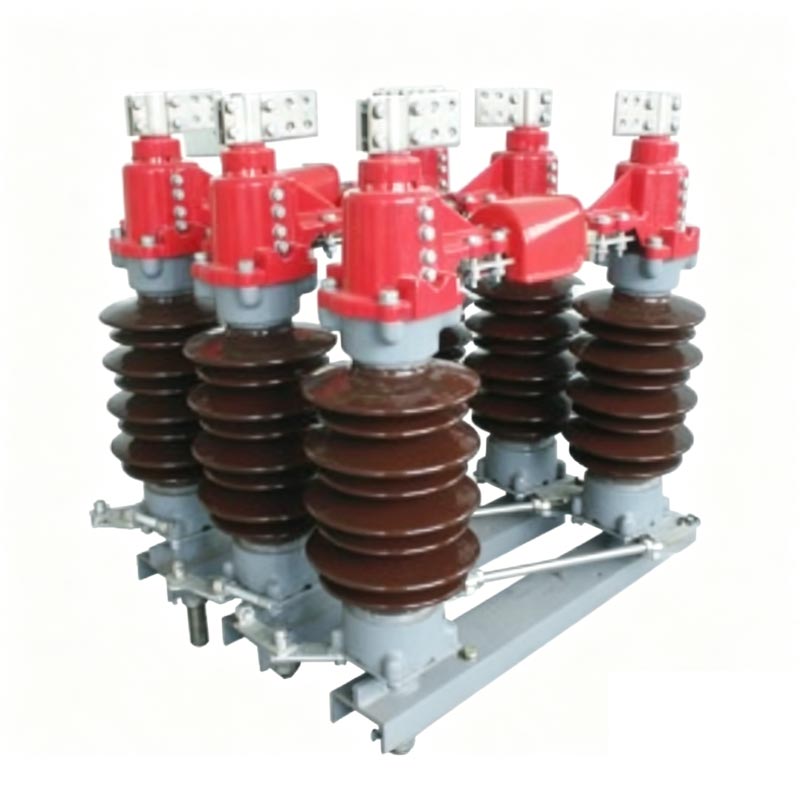

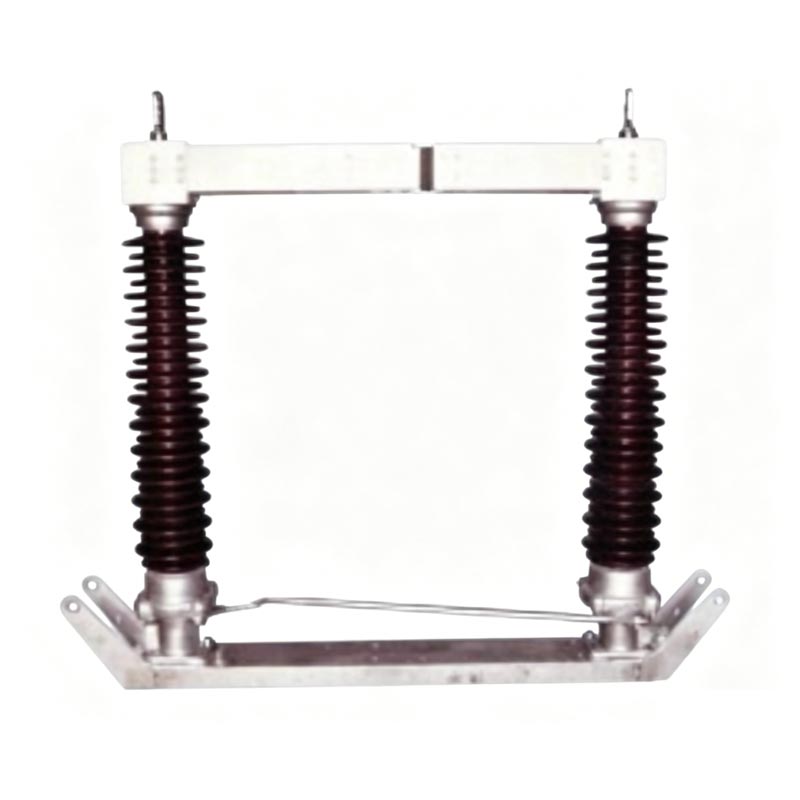

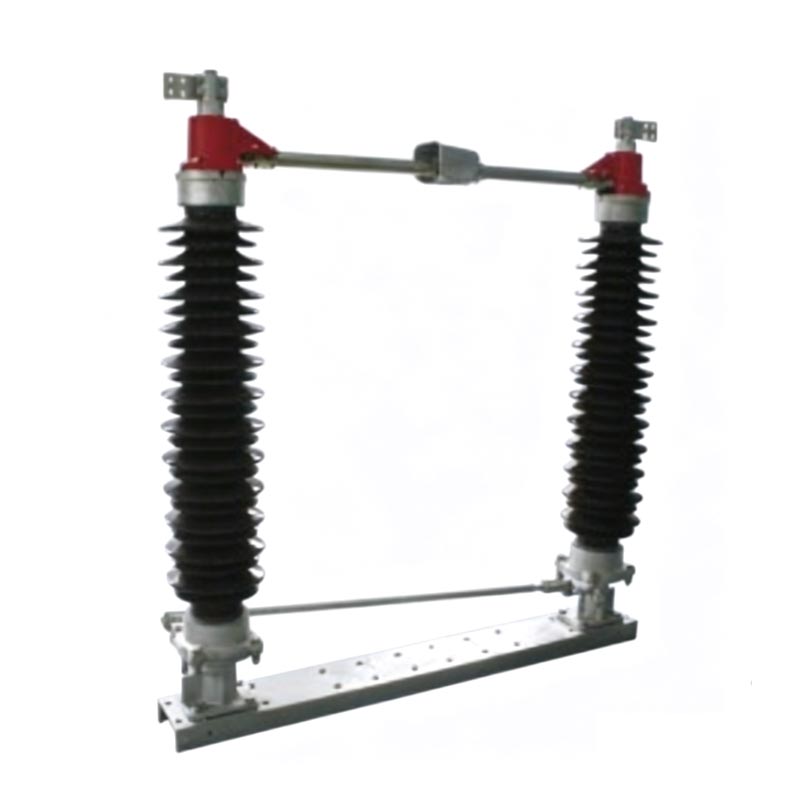

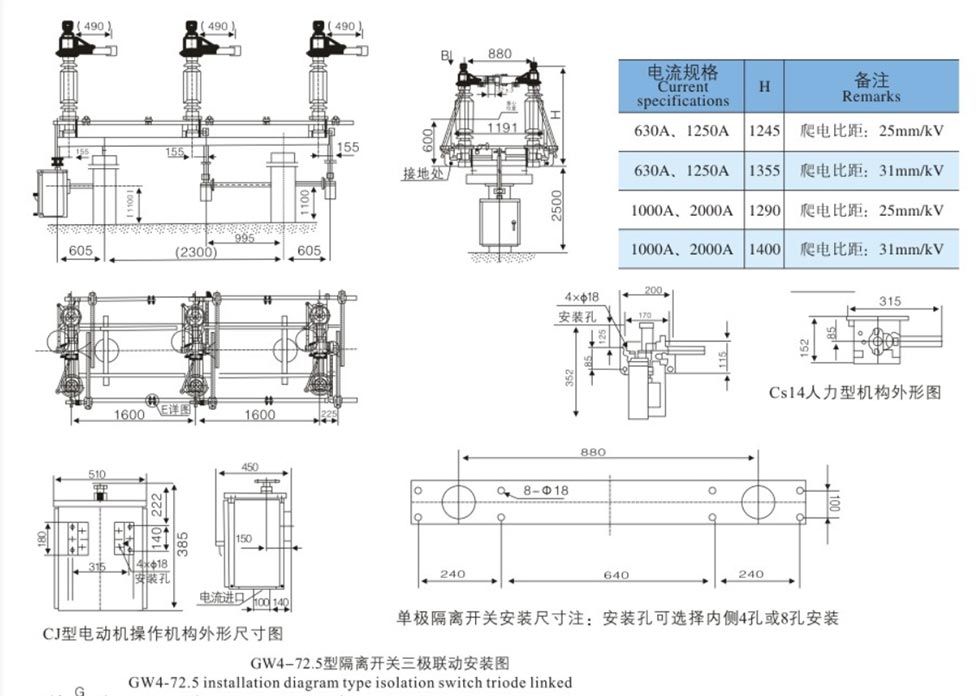

1. Loại kết cấu: Cấu trúc đơn cực hai cột; ba cực được kết nối cơ học thông qua một trục để
hoạt động đồng bộ.
2. Thành phần lõi: Bao gồm chân đế chắc chắn, trụ sứ cách nhiệt cao và hệ thống dẫn điện chính xác.
3. Cơ chế hoạt động: Mỗi cột có hai trụ gốm gắn trên vòng bi. Công tắc dẫn điện được chia
thành hai nửa, xoay theo chiều ngang 91° thông qua cơ chế liên kết chéo để đạt được khả năng mở và đồng bộ
đóng theo cùng một hướng.
4. Điểm tiếp xúc: Nằm giữa hai trụ gốm, đảm bảo tiếp xúc ổn định và điện trở cực thấp.
1. Tuân thủ và đáng tin cậy: Hoàn toàn tuân thủ các tiêu chuẩn quốc gia và IEC, mang lại hiệu suất ổn định và thời gian sử dụng lâu dài
cuộc sống phục vụ.
2. Cách nhiệt tuyệt vời: Trụ gốm chất lượng cao mang lại khả năng cách nhiệt cao và chống ô nhiễm tuyệt vời
và hiệu suất chống flashover.
3. Vận hành êm ái: Cơ chế liên kết chính xác đảm bảo vận hành linh hoạt và êm ái với độ mài mòn cơ học tối thiểu.
4. Lắp đặt và bảo trì thuận tiện: Cấu trúc nhỏ gọn và hợp lý, lắp đặt tại chỗ dễ dàng và tối thiểu
bảo trì.
5. Khả năng thích ứng môi trường mạnh mẽ: Thích hợp với nhiều vùng khí hậu ngoài trời khác nhau, bao gồm độ cao, ô nhiễm và
vùng ven biển.

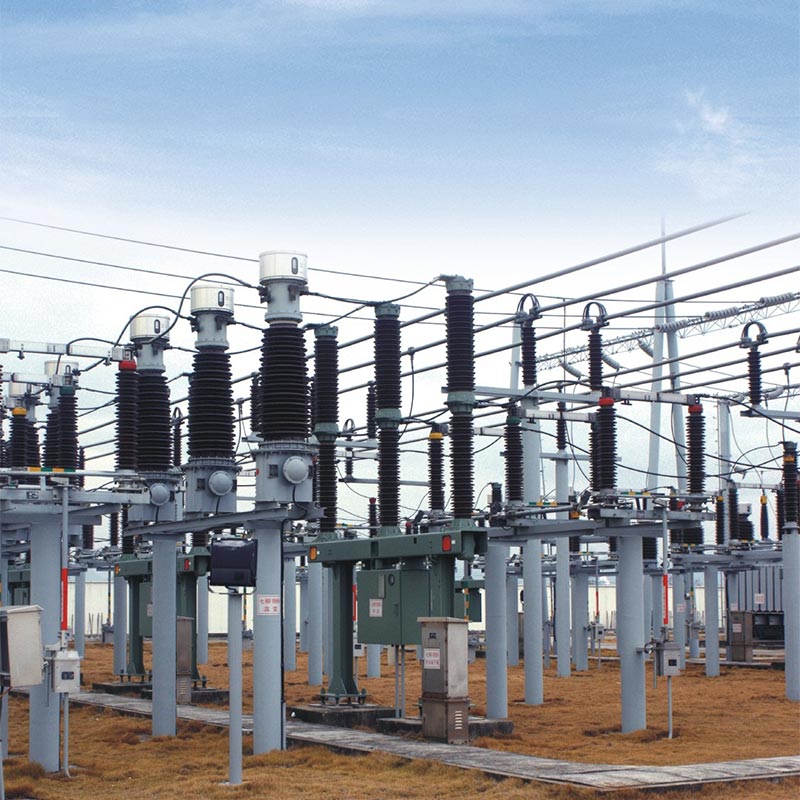

1. Tên dự án: Dự án nâng cấp trạm biến áp 110kV đô thị miền Đông Trung Quốc
2. Địa điểm: Tỉnh Chiết Giang, Trung Quốc
3. Thời gian: 2024-2025
4. Chi tiết: Usune cung cấp 36 thiết bị chuyển mạch ngắt kết nối GW4-126kV cho dự án nâng cấp lưới điện đô thị trọng điểm này để cải thiện
độ tin cậy cung cấp điện của khu dân cư và thương mại rộng 20 km2.
5. Hiệu suất vận hành: Việc lắp đặt và chạy thử đã được hoàn thành thành công trong vòng 45 ngày. Ổn định
đã đạt được hoạt động dưới tải cao điểm vào mùa hè (gấp 1,2 lần dòng điện định mức) vào năm 2025, không bị quá nhiệt hoặc tiếp xúc kém
vấn đề. Không có khiếm khuyết nào được tìm thấy trong các cuộc kiểm tra cơ khí và cách nhiệt hàng năm. Khối lượng công việc bảo trì đã được giảm bớt
40% so với thiết bị chuyển mạch cũ, cải thiện đáng kể độ an toàn khi bảo trì trạm biến áp.
6. Phản hồi của khách hàng: “Công tắc ngắt kết nối Usune đã cải thiện đáng kể độ an toàn và hiệu quả của trạm biến áp
hoạt động. Chất lượng và sự ổn định của họ là vượt trội. Chúng tôi sẽ tiếp tục chọn Usune làm nhà cung cấp ưa thích của mình."
| Mục | Đơn vị | Thông số | |||||
| Điện áp định mức | kV | 40.5 | 72.5 | 126 | 145 | ||
| Mức cách điện định mức | Điện áp chịu được tần số nguồn 1 phút (giá trị hiệu dụng) | trên mặt đất | kV | 95 | 160 | 230 | 275 |
| gãy xương | kV | 118 | 200 | 230+70 | 275+85 | ||
| Dòng chịu xung sét định mức (đỉnh) | trên mặt đất | kV | 185 | 350 | 550 | 650 | |
| gãy xương | kV | 215 | 410 | 550+110 | 650+120 | ||
| Tần số định mức | Hz | 50/60 | |||||
| Xếp hạng hiện tại | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dòng điện chịu được thời gian ngắn định mức | kA | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | ||
| Dòng điện chịu được đỉnh định mức | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Thời gian ngắn mạch định mức | Dao/Kiếm | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Tải trọng đầu cuối cơ học định mức | Ngang và dọc | N | 1250 | 1250 | 1250 | 1250 | |
| Nằm ngang | N | 750 | 750 | 750 | 750 | ||
| Lực dọc | N | 1000 | 1000 | 1000 | 1000 | ||
| Khoảng cách đường rò | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Tuổi thọ cơ khí | lần | 5000 | 5000 | 1000 | 5000 | ||
| Thiết bị truyền động động cơ | Người mẫu | CJ | CJ | CJ | CJ | ||
| Điện áp động cơ | V | AC380, AC220, DC220, DC110 | |||||
| Vòng điều khiển điện áp | V | AC380, AC220, DC220, DC110 | |||||
| Điểm, thời gian kết thúc | s | 7±1 | |||||
| Thiết bị truyền động của con người | Người mẫu | CS14 CS17 | |||||
| Điện áp khóa điện từ | V | AC220, DC220, DC110 | |||||
Trả lời: Không. Bộ cách ly công tắc ngắt kết nối 110kv 126kv chỉ được thiết kế để chuyển mạch trong điều kiện không tải với điện áp. Chúng phải được sử dụng kết hợp với bộ ngắt mạch. Trước khi vận hành, mạch phải được ngắt kết nối bằng cầu dao để đảm bảo ngắt điện trước khi vận hành công tắc ngắt kết nối.
Trả lời: Nó có thể hoạt động ổn định trong các môi trường sau: nhiệt độ môi trường -30oC đến +40oC; độ cao 2000m (cao hơn mô hình độ cao có thể được tùy chỉnh theo yêu cầu); mức độ ô nhiễm từ chung đến trung bình đến ô nhiễm nặng (có sẵn các mô hình chống ô nhiễm); tốc độ gió 35m/s; cường độ địa chấn ≤8 độ.
Là nhà sản xuất chuyên nghiệp các thiết bị điện cao thế, dòng GW4 110kv 126kv của Usune Electric Bộ cách ly công tắc ngắt kết nối kết hợp thiết kế tiên tiến, vật liệu chất lượng cao và sản xuất chính xác, khiến chúng trở thành sự lựa chọn lý tưởng cho các nhà máy điện, trạm biến áp và các cơ sở công nghiệp lớn. Họ cung cấp sự an toàn, bảo vệ cách ly điện đáng tin cậy và lâu dài. Dựa trên hệ thống chất lượng toàn diện và lĩnh vực trưởng thành hiệu suất, Usune cam kết hỗ trợ các dự án cơ sở hạ tầng năng lượng quan trọng khác nhau trên toàn thế giới.
