Công tắc ngắt kết nối 110kV 1250A 2000A là thiết bị điện cao áp ngoài trời AC 50Hz ba pha có điện áp định mức 126kV (mức 110kV) và dòng điện định mức 1250A/2000A. Nó chủ yếu được sử dụng để mở và đóng hoạt động trong điều kiện không tải, cách ly thiết bị bảo trì khỏi đường dây mang điện một cách đáng tin cậy và tạo thành một ranh giới rõ ràng sự phá vỡ có thể nhìn thấy
Usune, với tư cách là một nhà máy chuyên nghiệp chuyên về R&D và sản xuất thiết bị đóng cắt điện áp cao, cung cấp sản phẩm dùng cho trạm biến áp truyền tải chính 110kV, đáp ứng yêu cầu vận hành an toàn lưới điện.

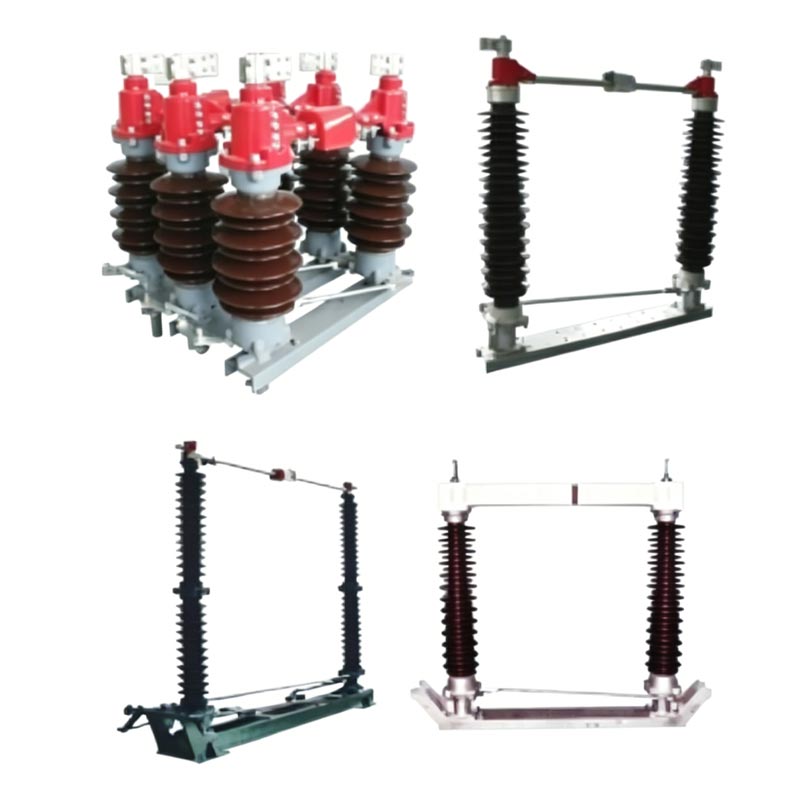

Mỗi pha có hai cột cách điện quay đồng bộ 90° theo chiều ngang để đạt được khả năng đóng mở; cái đế được làm bằng thép mạ kẽm nhúng nóng với vòng bi kín, giúp chống ăn mòn và bền.
Các tiếp điểm chính loại tách rời của Công tắc ngắt kết nối 110kV 1250A 2000A được làm bằng đồng mạ bạc, dẫn đến điện trở tiếp xúc thấp, khả năng mang dòng điện cao và giảm thiểu hiện tượng quá nhiệt trong quá trình hoạt động lâu dài.
Các mô hình có công tắc nối đất được trang bị khóa liên động cơ học đáng tin cậy, tuân thủ nghiêm ngặt trình tự "công tắc chính mở → công tắc nối đất đóng; công tắc nối đất mở → công tắc chính đóng," ngăn chặn hiệu quả hoạt động sai.
Có thể được cấu hình với các cơ chế thủ công CS14G hoặc CS17G hoặc cơ chế điện CJ6B hoặc CJ11, hỗ trợ cục bộ và điều khiển từ xa.
| tham số | GW4-126 (1250A) | GW4-126 (2000A) |
| Điện áp định mức | 126kV (cấp 110kV) | 126kV (cấp 110kV) |
| Xếp hạng hiện tại | 1250A | 2000A |
| Tính thường xuyên | 50Hz | 50Hz |
| Nhiệt độ hoạt động | -40°C ~ +40°C | -40°C ~ +40°C |
| Độ cao | 2000m | 2000m |
| Tiêu chuẩn | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Mức cách nhiệt | Cấp IV (tùy chọn chống ô nhiễm) | Cấp IV (tùy chọn chống ô nhiễm) |
| Thời gian ngắn chịu được hiện tại | 31,5kA/4 giây | 31,5kA/4 giây |
| Đỉnh chịu được hiện tại | 80kA | 80kA |
- Được sản xuất bằng thiết bị sản xuất tiên tiến và phương pháp kiểm tra nghiêm ngặt để đảm bảo tính nhất quán của sản phẩm và
sự ổn định.
- Vật liệu chất lượng cao tiêu chuẩn và tay nghề tinh xảo tạo nền tảng vững chắc cho chất lượng sản phẩm.
- Hệ thống quản lý chất lượng toàn diện bao trùm toàn bộ quá trình sản xuất từ kho nguyên liệu thô đến
bàn giao thành phẩm.
- Model tiêu chuẩn có thể hoạt động ổn định trong khoảng nhiệt độ từ -40°C đến +40°C, phù hợp với hầu hết các vùng miền.
- Loại chống ô nhiễm (GW4-126W) có tính năng cách nhiệt nâng cao, lý tưởng cho các khu vực bị ô nhiễm nặng
chẳng hạn như vùng ven biển, khu công nghiệp hoặc khu vực có nhiều bụi, phun muối hoặc ăn mòn hóa học.
- Có thể chịu được các điều kiện thời tiết khắc nghiệt như gió mạnh, mưa lớn, bão tuyết.
- Cơ cấu khóa liên động cơ học rõ ràng ngăn chặn hiệu quả hoạt động sai, đảm bảo an toàn cho nhân viên và
thiết bị.
- Dao cách ly 110kV 1250A 2000A có kết cấu nhỏ gọn, cần ít không gian lắp đặt nên
dễ dàng cài đặt, điều chỉnh và bảo trì.
- Điểm dừng có thể nhìn thấy cung cấp sự đảm bảo an toàn trực quan cho hoạt động bảo trì.

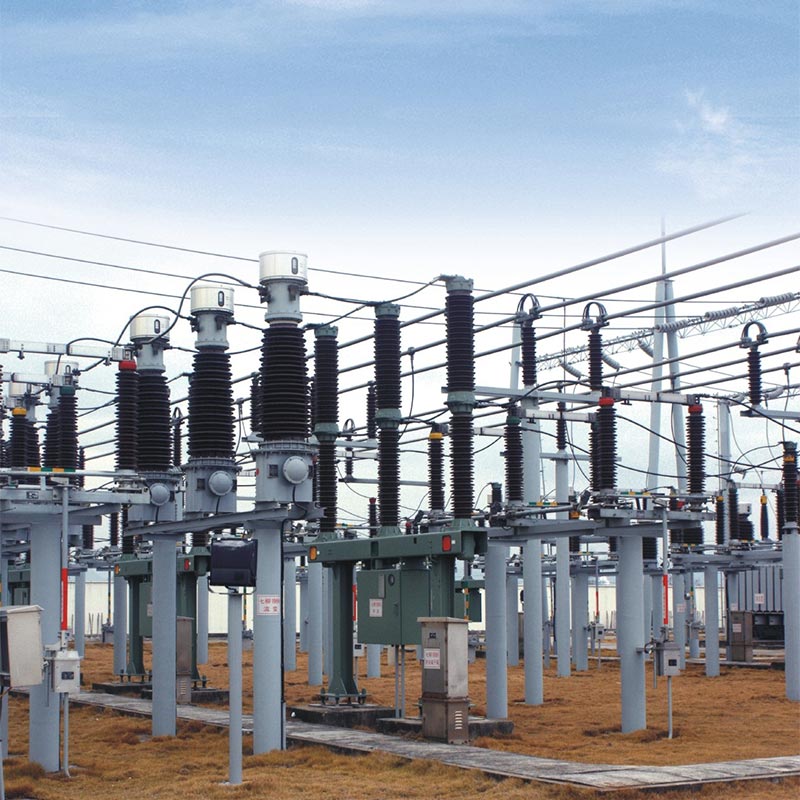

1. Nghiên cứu điển hình: Trạm biến áp trang trại điện gió 110kV khu vực ven biển Đông Nam
2. Bối cảnh dự án: Trang trại gió 110kV nằm ở khu vực ven biển Đông Nam Trung Quốc, khu vực có lượng muối cao nồng độ phun, độ ẩm cao và ô nhiễm nghiêm trọng.
3. Sản phẩm ứng dụng: Công tắc ngắt kết nối chống ô nhiễm Usune GW4-126W 2000A (12 bộ)
4. Kết quả thực hiện:
- Vận hành thành công 5 năm không hỏng hóc, thích ứng với môi trường phun muối khắc nghiệt ven biển.
- Chất cách điện composite chống ô nhiễm duy trì hiệu suất cách nhiệt tuyệt vời, không có hiện tượng phóng điện hoặc phóng điện
sự bùng nổ ô nhiễm.
- Các tiếp điểm được mạ bạc giữ nguyên độ sáng, điện trở tiếp xúc ổn định, không xảy ra tình trạng quá nhiệt khi sử dụng
dòng điện hoạt động dài hạn 1800A.
5. Phản hồi của Người quản lý Dự án: "Công tắc ngắt kết nối Usune đã thể hiện hiệu suất chống ô nhiễm tuyệt vời, hoàn toàn đáp ứng các yêu cầu nghiêm ngặt về môi trường của các trang trại gió ven biển."
| Mục | Đơn vị | Thông số | |||||
| Điện áp định mức | kV | 40.5 | 72.5 | 126 | 145 | ||
| Mức cách điện định mức | Điện áp chịu được tần số nguồn 1 phút (giá trị hiệu dụng) | trên mặt đất | kV | 95 | 160 | 230 | 275 |
| gãy xương | kV | 118 | 200 | 230+70 | 275+85 | ||
| Dòng chịu xung sét định mức (đỉnh) | trên mặt đất | kV | 185 | 350 | 550 | 650 | |
| gãy xương | kV | 215 | 410 | 550+110 | 650+120 | ||
| Tần số định mức | Hz | 50/60 | |||||
| Xếp hạng hiện tại | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dòng điện chịu được thời gian ngắn định mức | kA | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | ||
| Dòng điện chịu được đỉnh định mức | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Thời gian ngắn mạch định mức | Dao/Kiếm | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Tải trọng đầu cuối cơ học định mức | Ngang và dọc | N | 1250 | 1250 | 1250 | 1250 | |
| Nằm ngang | N | 750 | 750 | 750 | 750 | ||
| Lực dọc | N | 1000 | 1000 | 1000 | 1000 | ||
| Khoảng cách đường rò | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Tuổi thọ cơ khí | lần | 5000 | 5000 | 1000 | 5000 | ||
| Thiết bị truyền động động cơ | Người mẫu | CJ | CJ | CJ | CJ | ||
| Điện áp động cơ | V | AC380, AC220, DC220, DC110 | |||||
| Vòng điều khiển điện áp | V | AC380, AC220, DC220, DC110 | |||||
| Điểm, thời gian kết thúc | s | 7±1 | |||||
| Thiết bị truyền động của con người | Người mẫu | CS14 CS17 | |||||
| Điện áp khóa điện từ | V | AC220, DC220, DC110 | |||||
• Chất cách điện: Không có vết nứt, hư hỏng, bụi bẩn.
• Danh bạ: Bề mặt sạch sẽ, mạ bạc nguyên vẹn.
• Chốt: Tất cả các bu lông được siết chặt.
• Cơ chế: Xoay êm; bôi trơn các bộ phận chuyển động.
• Độ thẳng đứng của chất cách điện: Điều chỉnh bằng miếng chêm (tối đa 3 mm cho mỗi vị trí).
• Đồng bộ ba pha: Điều chỉnh tay quay và thanh liên kết.
• Áp suất tiếp xúc: Đảm bảo chèn và áp suất thích hợp.
• Chỉ vận hành ở chế độ KHÔNG TẢI; xác nhận cầu dao đã mở.
• Vận hành bằng tay: Sử dụng tay cầm vận hành; tránh dùng lực quá mức.
• Vận hành bằng cơ giới: Sử dụng điều khiển cục bộ/từ xa; vị trí giám sát.
• Khóa liên động: Không ép vận hành nếu được khóa liên động.
• Đại tu định kỳ: 1–2 năm một lần.
• Làm sạch chất cách điện và các điểm tiếp xúc; bôi Vaseline công nghiệp.
• Bôi trơn vòng bi và các bộ phận truyền động.
• Kiểm tra xem các bu lông có bị lỏng, các điểm tiếp xúc bị mòn và hư hỏng cách điện không.
• Sau khi đoản mạch: Kiểm tra ngay.
• Không thể vận hành: Kiểm tra khóa liên động, liên kết bị kẹt hoặc lỗi động cơ.
• Pha không đồng bộ: Điều chỉnh các thanh liên kết ngang.
• Tiếp điểm quá nóng: Làm sạch và siết chặt lại; kiểm tra lớp mạ bạc.
A: Sự khác biệt cốt lõi là khả năng mang dòng định mức. 1250A phù hợp với tải trung bình 110kV trạm biến áp, trong khi 2000A phù hợp với các mạch vào và ra của máy biến áp chính có dòng điện cao. các cấu trúc, lớp cách nhiệt và kích thước lắp đặt về cơ bản giống nhau.
Đ: Vâng. Hiện có sẵn các sản phẩm chống ô nhiễm (loại W), với khoảng cách đường rò là 31,5mm/kV. Họ sử dụng cách điện bằng sứ chống ô nhiễm hoặc cách điện composite, có khả năng chống phun muối và ăn mòn bụi.
Trả lời: Chúng tôi có thể cung cấp các giải pháp lựa chọn, bản vẽ lắp đặt, hướng dẫn vận hành tại chỗ và sửa chữa miễn phí dịch vụ trong thời gian bảo hành. Model tiêu chuẩn được bàn giao nhanh chóng đáp ứng yêu cầu về thời gian cấp điện các dự án lưới điện.
