Chiết Giang Usune Electric Co., Ltd. là một nhà máy chuyên nghiệp tích hợp R&D, thiết kế, sản xuất và bán hàng. chính của nó các sản phẩm bao gồm máy cắt chân không cao áp trong nhà và ngoài trời 12kV～245kV, máy cắt SF6, tải công tắc và các công tắc ngắt kết nối khác nhau. Đây là nhà cung cấp chuyên nghiệp đáng tin cậy cho các dự án kỹ thuật điện cả trong nước và quốc tế.

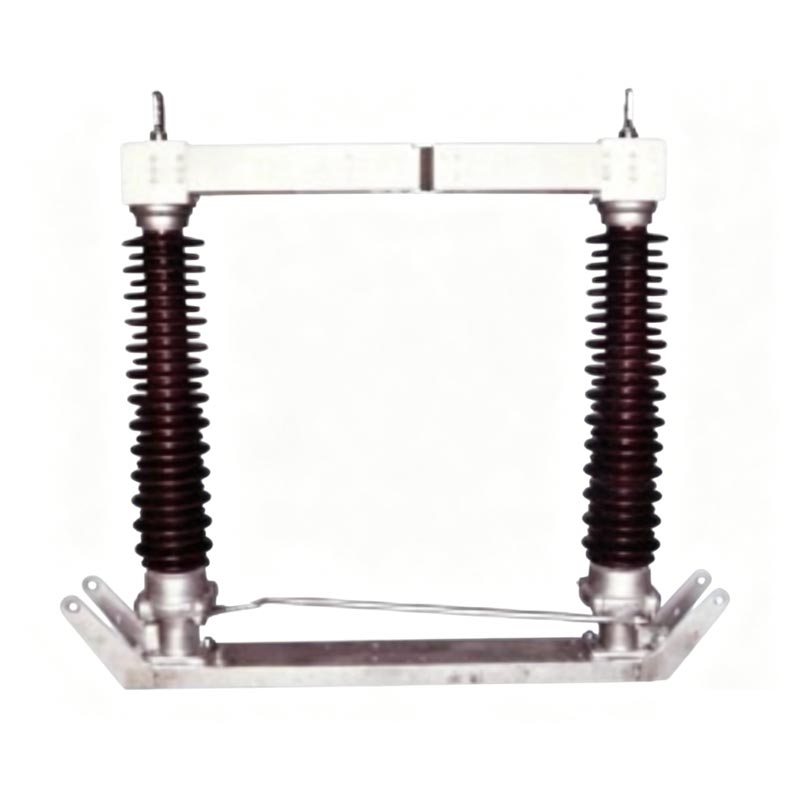

Công tắc ngắt kết nối Usune Gw4 được thiết kế đặc biệt cho hệ thống điện ba pha AC 50Hz/60Hz. chính của nó Chức năng là kết nối hoặc ngắt kết nối các mạch điện áp cao trong điều kiện có điện, không tải và cung cấp khả năng hiển thị khe hở cách ly điện để bảo trì thanh cái, cầu dao, máy biến áp và các thiết bị điện áp cao khác thiết bị.
-GB 1985-2004: Công tắc ngắt kết nối điện áp cao AC và công tắc nối đất
-IEC 62271-102: Thiết bị đóng cắt và điều khiển điện áp cao
-GB/T 11022: Thông số kỹ thuật chung cho thiết bị đóng cắt và điều khiển điện áp cao

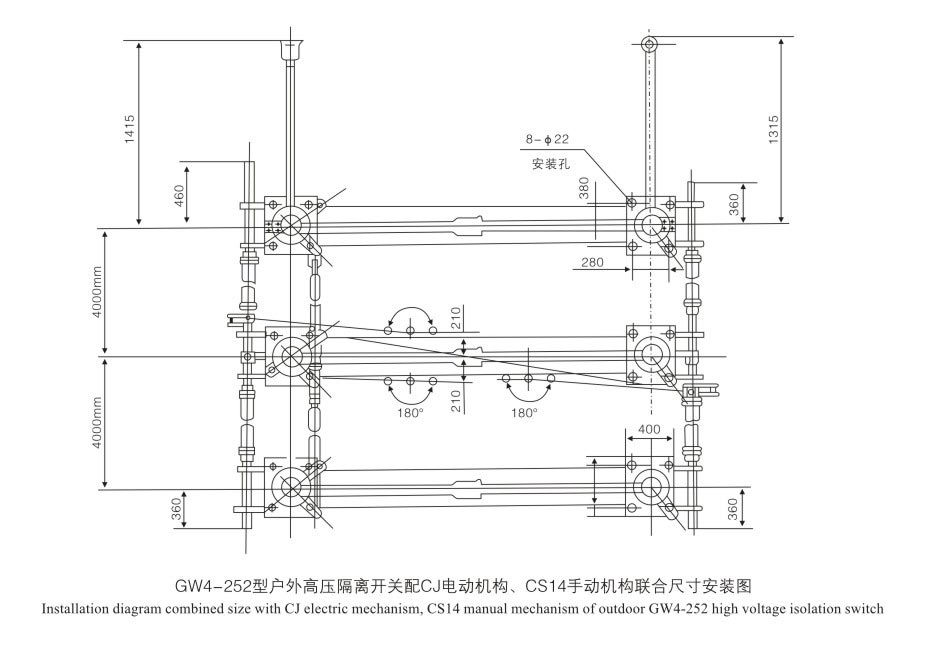

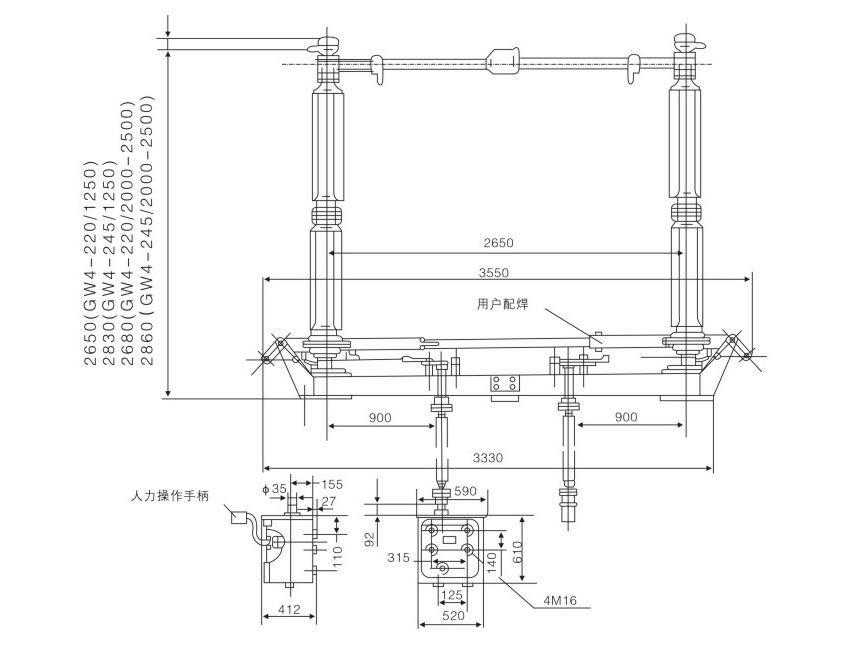

Dòng GW4: Cách điện hai trụ, quay ngang, gián đoạn
1. Cấu trúc cách điện hai trụ, hai cách điện trụ mỗi pha quay đồng bộ theo chiều ngang 90°.
2. Các điểm tiếp xúc chính là các điểm tiếp xúc bằng đồng mạ bạc ở giữa, điện trở tiếp xúc thấp và độ dẫn điện tốt.
3. Đế được làm bằng thép mạ kẽm nhúng nóng, có vòng bi kín, chống ăn mòn và bền bỉ.
4. Công tắc ngắt kết nối GW4 có thể được trang bị công tắc nối đất một mặt hoặc hai mặt, với cơ khí
khóa liên động để đảm bảo an toàn vận hành.
5. Cơ chế hoạt động có thể là bằng tay (CS14G, CS17G) hoặc bằng điện (CJ6B, CJ11, XCJ-I).
| tham số | Đặc điểm kỹ thuật |
| Điện áp định mức | 126kV (hệ thống 110kV) |
| Tần số định mức | 50Hz |
| Xếp hạng hiện tại | 630A, 1250A, 1600A, 2000A, 2500A |
| Xếp hạng chịu được thời gian ngắn hiện tại (1 giây) | 31,5kA, 40kA, 50kA |
| Xếp hạng đỉnh chịu được hiện tại | 80kA, 100kA, 125kA |
| Điện áp chịu được AC khô 1 phút | - Đến đất: 140kV- Qua điểm cắt: 160kV |
| Nhiệt độ hoạt động | -40°C đến +40°C |
| Độ cao | 2000m |

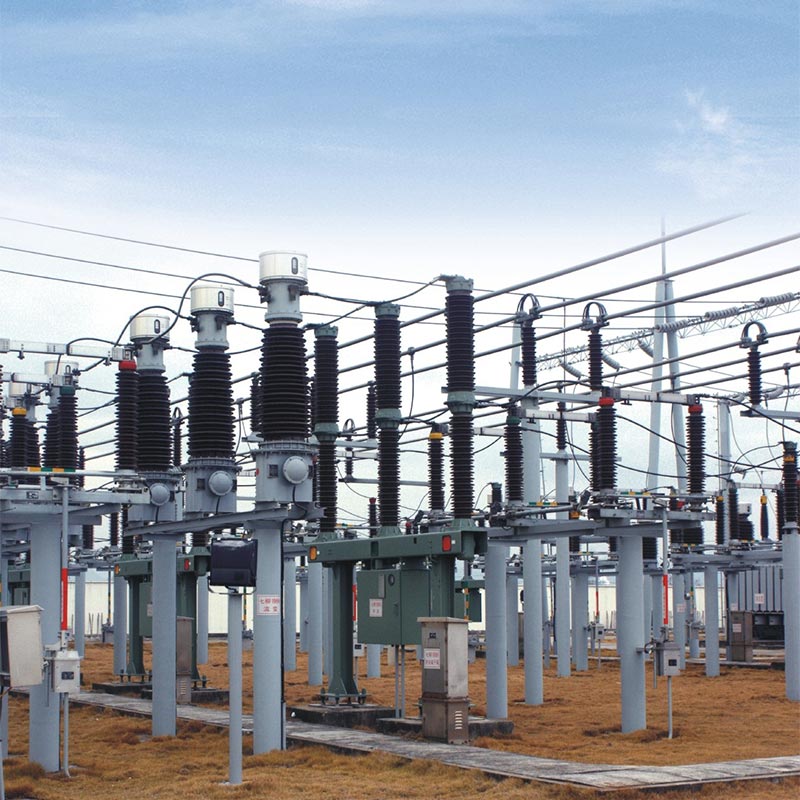

Dự án trạm biến áp điện gió 110kV...
Dự án này nằm ở khu vực phía Bắc có nhiệt độ chênh lệch đáng kể, đòi hỏi trang thiết bị cao độ tin cậy và khả năng chống lạnh. Dự án đã lựa chọn nhiều Công tắc ngắt kết nối Usune GW4, được trang bị điện cơ chế và công tắc nối đất hai mặt. Trong nhiều năm kể từ khi đưa vào vận hành, thiết bị đã hoạt động ổn định, với các hoạt động cơ học đáng tin cậy và khả năng chống ăn mòn tuyệt vời, đảm bảo hiệu quả an toàn bảo trì trạm biến áp và hiệu quả hoạt động hàng ngày, nhận được sự đánh giá cao từ người dùng.

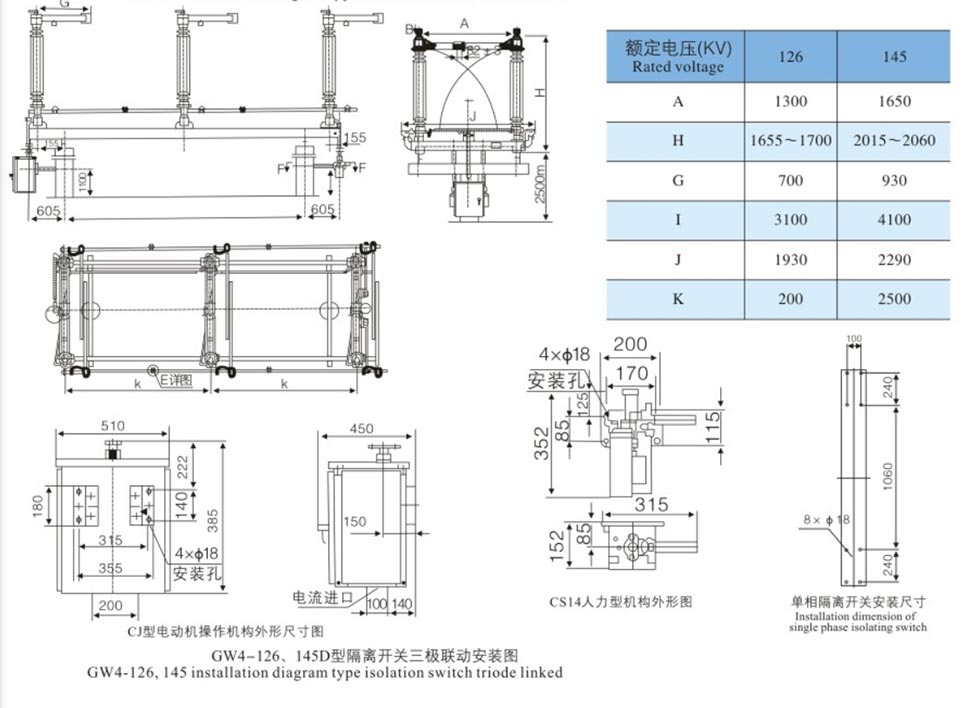

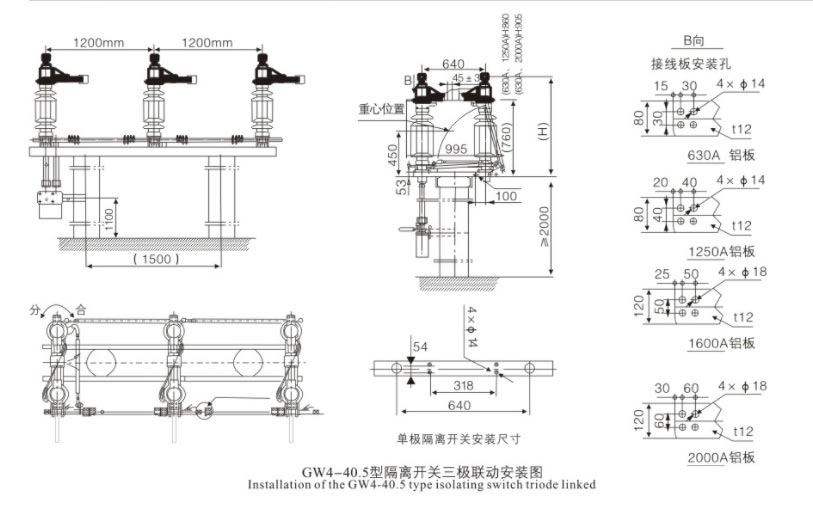

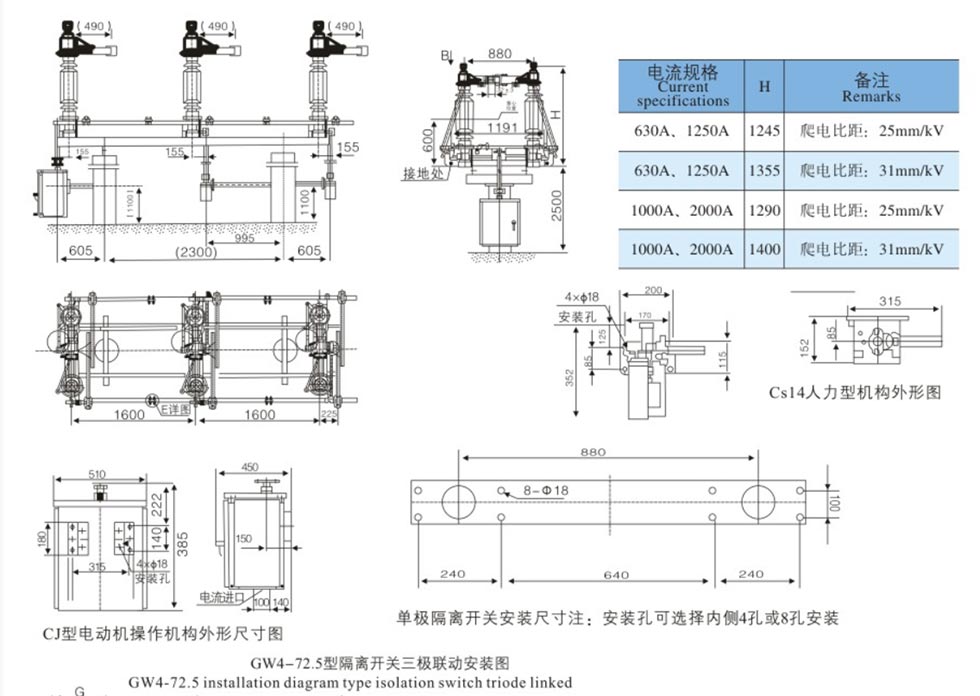

| Mục | Đơn vị | Thông số | |||||
| Điện áp định mức | kV | 40.5 | 72.5 | 126 | 145 | ||
| Mức cách điện định mức | Điện áp chịu được tần số nguồn 1 phút (giá trị hiệu dụng) | trên mặt đất | kV | 95 | 160 | 230 | 275 |
| gãy xương | kV | 118 | 200 | 230+70 | 275+85 | ||
| Dòng chịu xung sét định mức (đỉnh) | trên mặt đất | kV | 185 | 350 | 550 | 650 | |
| gãy xương | kV | 215 | 410 | 550+110 | 650+120 | ||
| Tần số định mức | Hz | 50/60 | |||||
| Xếp hạng hiện tại | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Dòng điện chịu được thời gian ngắn định mức | kA | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | 20,31,5,40,50 | ||
| Dòng điện chịu được đỉnh định mức | kA | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| Thời gian ngắn mạch định mức | Dao/Kiếm | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Tải trọng đầu cuối cơ học định mức | Ngang và dọc | N | 1250 | 1250 | 1250 | 1250 | |
| Nằm ngang | N | 750 | 750 | 750 | 750 | ||
| Lực dọc | N | 1000 | 1000 | 1000 | 1000 | ||
| Khoảng cách đường rò | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Tuổi thọ cơ khí | lần | 5000 | 5000 | 1000 | 5000 | ||
| Thiết bị truyền động động cơ | Người mẫu | CJ | CJ | CJ | CJ | ||
| Điện áp động cơ | V | AC380, AC220, DC220, DC110 | |||||
| Vòng điều khiển điện áp | V | AC380, AC220, DC220, DC110 | |||||
| Điểm, thời gian kết thúc | s | 7±1 | |||||
|
Thiết bị truyền động của con người |
Người mẫu | CS14 CS17 | |||||
| Điện áp khóa điện từ | V | AC220, DC220, DC110 | |||||
• Chất cách điện: Không có vết nứt, hư hỏng, bụi bẩn.
• Danh bạ: Bề mặt sạch sẽ, mạ bạc nguyên vẹn.
• Chốt: Tất cả các bu lông được siết chặt.
• Cơ chế: Xoay êm; bôi trơn các bộ phận chuyển động.
• Độ thẳng đứng của chất cách điện: Điều chỉnh bằng miếng chêm (tối đa 3 mm cho mỗi vị trí).
• Đồng bộ ba pha: Điều chỉnh tay quay và thanh liên kết.
• Áp suất tiếp xúc: Đảm bảo chèn và áp suất thích hợp.
• Chỉ vận hành ở chế độ KHÔNG TẢI; xác nhận cầu dao đã mở.
• Vận hành bằng tay: Sử dụng tay cầm vận hành; tránh dùng lực quá mức.
• Vận hành bằng cơ giới: Sử dụng điều khiển cục bộ/từ xa; vị trí giám sát.
• Khóa liên động: Không ép vận hành nếu được khóa liên động.
• Đại tu định kỳ: 1–2 năm một lần.
• Làm sạch chất cách điện và các điểm tiếp xúc; bôi Vaseline công nghiệp.
• Bôi trơn vòng bi và các bộ phận truyền động.
• Kiểm tra xem các bu lông có bị lỏng, các điểm tiếp xúc bị mòn và hư hỏng cách điện không.
• Sau khi đoản mạch: Kiểm tra ngay.
• Không thể vận hành: Kiểm tra khóa liên động, liên kết bị kẹt hoặc lỗi động cơ.
• Pha không đồng bộ: Điều chỉnh các thanh liên kết ngang.
• Tiếp điểm quá nóng: Làm sạch và siết chặt lại; kiểm tra lớp mạ bạc.
Trả lời: Không. Công tắc ngắt kết nối GW4 chỉ thích hợp để cách ly và chuyển mạch chỉ có điện áp, không tải điều kiện. Nó không có khả năng dập hồ quang và bị nghiêm cấm hoạt động khi có tải. Nó phải được sử dụng kết hợp với bộ ngắt mạch.
A: Khóa liên động cơ học đảm bảo trình tự vận hành an toàn: công tắc chính mở → công tắc nối đất đóng; công tắc nối đất mở → công tắc chính đóng, ngăn ngừa hoạt động sai và đảm bảo an toàn khi bảo trì nhân sự.
Trả lời: Loại tiêu chuẩn phù hợp với môi trường có độ cao 2000m và nhiệt độ từ -40oC đến + 40oC, có thể đáp ứng nhu cầu của hầu hết các trạm biến áp ngoài trời; đối với các khu vực có độ cao đặc biệt hoặc bị ô nhiễm nặng, các giải pháp cách nhiệt và chống ăn mòn tăng cường có thể được tùy chỉnh.
