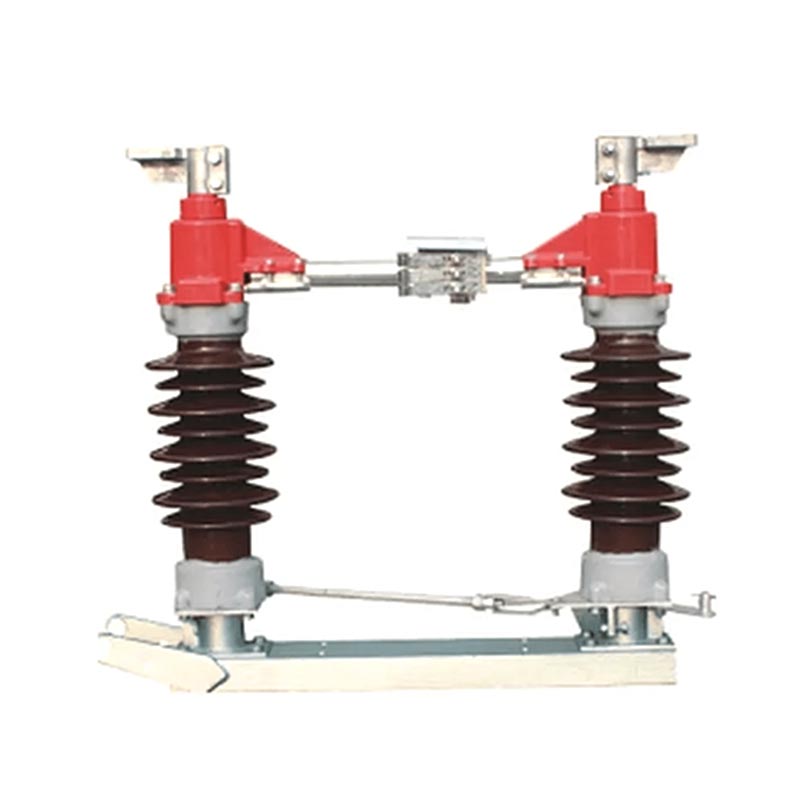

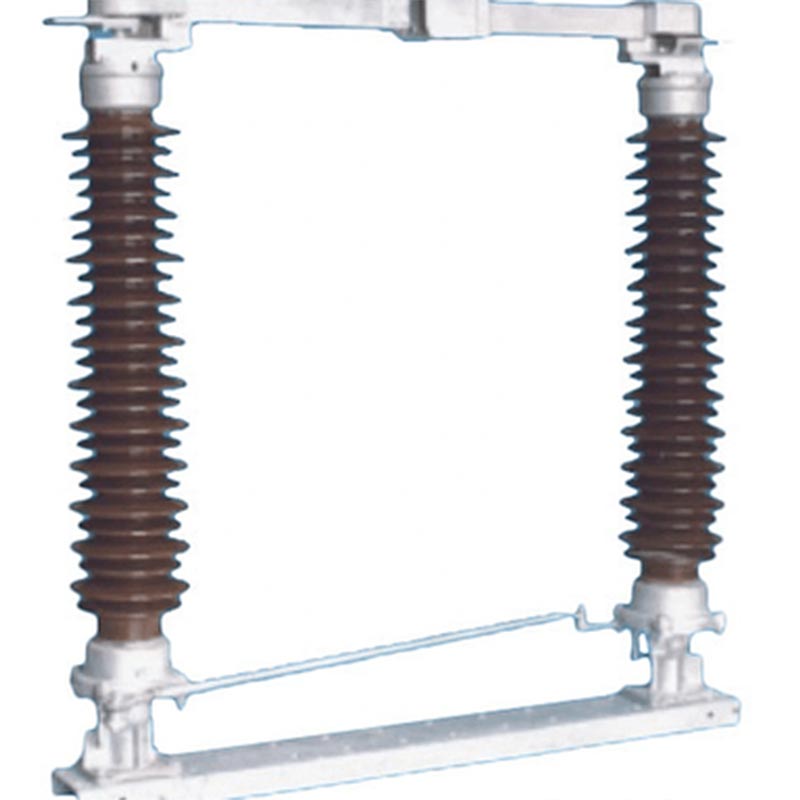

Công tắc ngắt kết nối trạm biến áp ngoài trời dòng Usune GW4 là sản phẩm cốt lõi được phát triển độc lập và do Usune sản xuất. Nó phù hợp với các mạch điện xoay chiều có tần số định mức 50Hz và điện áp định mức từ 35kV đến 170kV. Chủ yếu được sử dụng để đóng mở mạch điện trong điều kiện không tải, đây là thiết bị an toàn không thể thiếu thành phần trong hệ thống truyền tải và phân phối điện. Nó cũng có thể phục vụ như một đơn vị cơ bản cho các sản phẩm phái sinh trong cùng một dòng sản phẩm, cung cấp khả năng mở rộng mạnh mẽ để đáp ứng nhu cầu đa dạng của dự án.
Công tắc ngắt kết nối trạm biến áp ngoài trời sử dụng cấu trúc chuyển mạch quay ngang, có tính năng ổn định hiệu suất cơ học, mức độ cách nhiệt cao, khả năng chống ô nhiễm mạnh và lắp đặt và vận hành thuận tiện bảo trì. Nó cách ly hiệu quả các nguồn cung cấp điện, đảm bảo an toàn cho việc bảo trì thiết bị điện và hoàn thành các hoạt động chuyển mạch không tải, làm cho nó phù hợp với nhiều môi trường ngoài trời khắc nghiệt khác nhau như cao độ cao, nhiệt độ thấp và ô nhiễm nặng.
1. Cách ly nguồn: Ngắt kết nối thiết bị khỏi lưới điện một cách hiệu quả, đảm bảo an toàn khi bảo trì
nhân sự và thiết bị;
2. Khả năng chịu tải dài hạn: Có thể mang ổn định dòng tải định mức trong thời gian dài, đảm bảo nguồn điện liên tục
cung cấp;
3. Chuyển mạch không tải: Hoàn thành chuyển mạch không tải của đường dây và máy biến áp không tải, cũng như chuyển mạch thanh cái
vận hành, đáp ứng nhu cầu điều chỉnh linh hoạt của lưới điện;
4. Bảo vệ nối đất: Có thể được cấu hình bằng một công tắc nối đất khi cần thiết để đạt được nối đất mạch đáng tin cậy,
nâng cao hơn nữa tính an toàn trong vận hành.
Để đảm bảo chất lượng sản phẩm và an toàn vận hành, dòng Usune GW4 tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế các tiêu chuẩn có thẩm quyền, bao gồm IEC 62271-102 "Công tắc ngắt kết nối AC điện áp cao và Công tắc nối đất" và IEC 60694 "Điều kiện kỹ thuật chung cho thiết bị đóng cắt và điều khiển điện áp cao". Nhà máy thực hiện một quy trình kiểm tra chất lượng nghiêm ngặt. Mỗi sản phẩm đều trải qua quá trình kiểm tra hiệu suất toàn diện trước khi xuất xưởng nhà máy để đảm bảo tất cả các thông số đáp ứng yêu cầu tiêu chuẩn.
Thông số kỹ thuật sản phẩmDòng Usune GW4 bao gồm nhiều model như GW4(A)-35(D)(W), GW4(A)-126(D)(W), và GW4(A)-170(D)(W), với dòng điện định mức từ 630A đến 2500A, phù hợp với các mức điện áp và tải khác nhau kịch bản. Các thông số kỹ thuật cốt lõi (các chỉ số chính) như sau:
| Dòng mô hình | Điện áp định mức (kV) | Dòng điện định mức (A) | Dòng điện chịu được trong thời gian ngắn định mức (kA/s) | Điện áp chịu xung sét (kV) | Điện trở mạch chính (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
Ngoài ra, sản phẩm còn được trang bị cơ cấu vận hành bằng tay CS11, CS17D, CS14G và điện CJ2 các cơ chế vận hành. Cấu hình công tắc phụ được tối ưu hóa theo loại cơ chế để đảm bảo hoạt động linh hoạt và đáng tin cậy.
Thiết kế kín đôi, cụm trục được hỗ trợ bởi hai vòng bi hướng tâm, ngăn chặn hiệu quả sự xâm nhập của độ ẩm, bụi và khí độc hại.
Tiếp điểm giữa sử dụng ngón tay tiếp xúc tự hoạt động, loại bỏ sự cần thiết của lò xo. Nó dựa vào chính nó độ đàn hồi để kẹp tiếp điểm, đảm bảo tiếp xúc ổn định và giảm chi phí bảo trì.
Mạch dẫn điện chính và công tắc nối đất được trang bị cơ cấu khóa liên động, đảm bảo Công tắc nối đất không thể đóng khi đóng mạch chính và ngược lại, ngăn ngừa hoạt động sai.
Kết nối linh hoạt bên trong đế đi ra được cố định chắc chắn vào thanh dẫn điện và tấm đầu cuối. Không dầu vòng bi tự bôi trơn đảm bảo quay trơn tru và kéo dài tuổi thọ.
Usune có đội ngũ R&D chuyên nghiệp với nhiều năm kinh nghiệm trong thiết kế thiết bị điện cao thế. các Cấu trúc thành phần dẫn điện dòng GW4 đã nhận được bằng sáng chế mô hình tiện ích quốc gia. Ngón tay tiếp xúc sử dụng một vật liệu mới có độ bền cao, độ dẫn điện cao và độ đàn hồi cao, tránh các vấn đề như ăn mòn lò xo, lực kẹp giảm do ủ nhiệt và tăng điện trở tiếp xúc.
Dòng GW4 đã có mặt trên thị trường trong nhiều năm, với công nghệ sản xuất hoàn thiện và hiệu suất ổn định. Các bộ phận quay có thiết kế không cần bảo trì và các bộ phận truyền động sử dụng các chốt bằng thép không gỉ được ghép nối với ống lót nylon chứa molypden disulfide. Các thành phần thép trải qua quá trình mạ kẽm nhúng nóng để đảm bảo độ mịn hoạt động và chống gỉ lâu dài.
Là một nhà sản xuất chuyên nghiệp, Usune tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế trong quá trình sản xuất của mình. các Nhà máy tự hào có hệ thống kiểm soát chất lượng toàn diện, giám sát toàn bộ quá trình từ thu mua nguyên liệu thô để lắp ráp và kiểm tra sản phẩm. Sản phẩm đã vượt qua nhiều cuộc kiểm tra và chứng nhận có thẩm quyền, và chúng hiệu suất được công nhận rộng rãi trong ngành.
Usune ưu tiên sự hài lòng của khách hàng, cung cấp tư vấn toàn diện trước khi bán hàng, hướng dẫn cài đặt và dịch vụ bảo trì sau bán hàng. Sản phẩm có tuổi thọ sử dụng lâu dài và chi phí bảo trì thấp, nhà máy cung cấp hỗ trợ sau bán hàng toàn diện để giải quyết các mối quan tâm của khách hàng.
Công tắc ngắt kết nối trạm biến áp ngoài trời dòng Usune GW4 được thiết kế cho môi trường ngoài trời khắc nghiệt, trưng bày khả năng thích ứng môi trường mạnh mẽ. Điều kiện hoạt động phải đảm bảo các yêu cầu sau: độ cao không quá 2000m; nhiệt độ môi trường xung quanh -40oC đến +40oC; tốc độ gió không quá 34m/s; cường độ địa chấn không quá 8 độ; độ dày đóng băng không quá 10 mm; không có bụi nặng, ăn mòn hóa học, rung động mạnh và nguy hiểm dễ cháy/nổ; và một nền tảng lắp đặt bằng phẳng. Nếu môi trường ứng dụng của người dùng vượt quá yêu cầu trên, một giải pháp tùy chỉnh có thể được thương lượng với Usune.

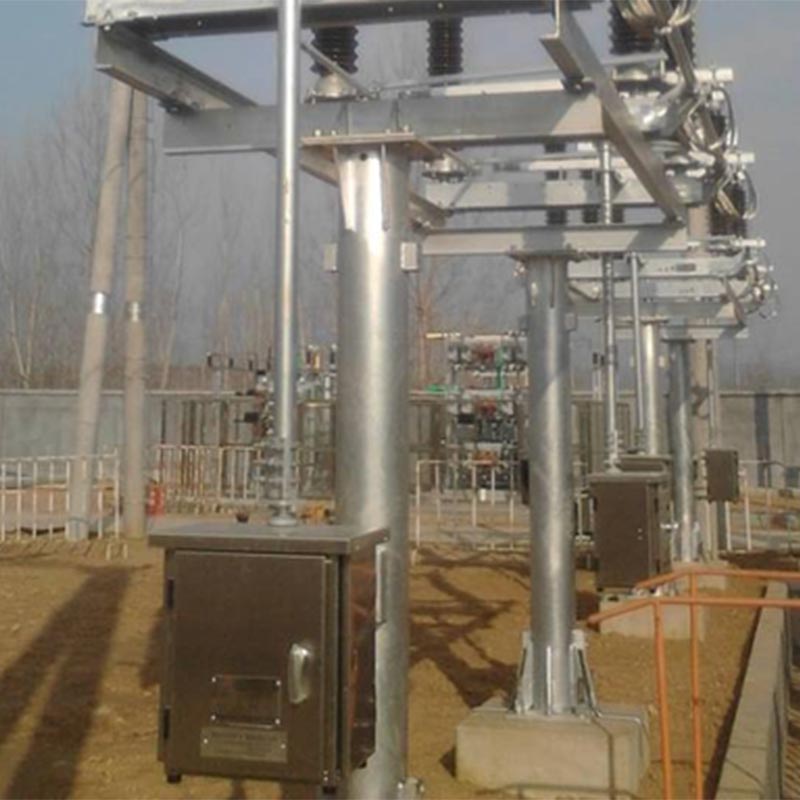

Tên dự án: Dự án cải tạo trạm biến áp ngoài trời 110kV miền Bắc Trung Quốc
Bối cảnh dự án: Trạm biến áp này nằm ở một thành phố phía bắc Trung Quốc, trải qua mùa đông khắc nghiệt (tối thiểu nhiệt độ -35oC) và gió mạnh thường xuyên. Công tắc ngắt kết nối ban đầu bị nhiệt độ thấp kém sức đề kháng, hoạt động không ổn định và chi phí bảo trì cao. Sau khi so sánh toàn diện, nhóm dự án đã chọn Công tắc ngắt kết nối trạm biến áp ngoài trời Usune GW4-126(D)(W)/1250. Usune cung cấp một sản phẩm hoàn chỉnh dịch vụ hướng dẫn cài đặt và bộ phần mềm.
Kết quả ứng dụng: Sản phẩm đã hoạt động ổn định trong 3 năm sau khi đưa vào vận hành, thể hiện sự xuất sắc chịu nhiệt độ thấp và sức cản của gió. Hoạt động đóng mở của nó rất linh hoạt và đáng tin cậy. các Chức năng tiếp xúc tự làm sạch ngăn ngừa hiệu quả các lỗi tiếp xúc do tích tụ bụi và tuyết, đồng thời thiết kế không cần bảo trì giúp giảm khối lượng công việc bảo trì hàng ngày của trạm biến áp. Chủ dự án đánh giá cao ghi nhận hiệu quả hoạt động và dịch vụ hậu mãi của các sản phẩm Usune và đã ký kết hợp tác lâu dài thỏa thuận với Usune, chỉ định công ty này là nhà sản xuất được chỉ định cho các dự án cải tạo trạm biến áp tiếp theo.
A1: Đầu tiên, hãy kiểm tra trực quan xem thanh kết nối có bị biến dạng hay không, khớp nối có bị lỏng hay không và liệu kẹp bị lỏng hoặc trượt. Thanh kết nối bị biến dạng cần được thay thế; các khớp và kẹp lỏng lẻo cần phải được được siết chặt bằng cờ lê lực theo mômen xoắn quy định trong sách hướng dẫn (tham khảo Bảng 5). Nếu hướng dẫn mômen hoạt động tăng lên đáng kể, có thể do chất bôi trơn trên các bộ phận quay bị khô hoặc rỉ sét trên chốt trục. Làm sạch và bôi trơn các bộ phận quay để đảm bảo hoạt động trơn tru.
A2: Sản phẩm được thiết kế để không cần bảo trì, nhưng nên kiểm tra và bảo trì thường xuyên để đảm bảo hoạt động ổn định lâu dài: Nên thực hiện kiểm tra tại chỗ đơn giản 2 năm một lần; khi hết dịch vụ, bảo trì nên được thực hiện 5 năm một lần hoặc cứ sau 2000 lần vận hành; một cuộc đại tu lớn nên được thực hiện mỗi 10 năm hoặc cứ sau 5000 lần hoạt động. Các điểm bảo trì chính bao gồm: kiểm tra tính toàn vẹn của các bộ phận cơ khí và chất cách điện, đo điện trở của mạch dẫn chính, kiểm tra độ kín của bu lông và kiểm tra trạng thái hoạt động của các thiết bị đóng cắt phụ và các bộ phận điện khóa liên động.
1. Tính đầy đủ của việc cung cấp sản phẩm: Mỗi công tắc ngắt kết nối và công tắc nối đất dòng Usune GW4 được vận chuyển đi kèm với phụ kiện lắp đặt và cơ chế vận hành do người dùng yêu cầu, kèm theo giấy chứng nhận sản phẩm, hướng dẫn lắp đặt và vận hành cũng như danh sách phụ kiện để đảm bảo lắp đặt và sử dụng suôn sẻ.
2. Hướng dẫn đặt hàngKhi đặt hàng, vui lòng ghi rõ: model sản phẩm, tên, dòng điện định mức, điện áp định mức, xem công tắc nối đất được cấu hình (nối đất đơn/nối đất đôi); loại, kiểu máy và tên của hệ điều hành cơ chế; nguồn điện và điện áp định mức của khóa điện từ (nếu có); mô hình và điện áp điều khiển của cơ cấu vận hành bằng điện (nếu có). Nếu cần có tài liệu kỹ thuật đặc biệt hoặc phụ kiện lắp đặt, vui lòng ghi rõ khi đặt hàng.
1. Đế chạm ngón tay
2. Chạm ngón tay
3. Tấm khóa từ
4. Bu lông
5. Liên hệ
Hình 2 Sơ đồ các điểm tiếp xúc điện chiếm ưu thế
1. Đầu tiếp xúc tĩnh dao đất
2. Ngón tay liên lạc
3. Tấm định vị
4. Ống dao mài
Hình 3 Sơ đồ vị trí của ống nối đất và tấm định vị
Hình 4 Sơ đồ nâng
