Ngắt kết nối điện áp cao

Bộ ngắt kết nối cao áp dòng Usune GW8 và GW13 dành cho hệ thống nối đất trung tính của máy biến áp là thiết bị cách ly điện áp cao ngoài trời thiết bị điện được thiết kế đặc biệt cho hệ thống nối đất điểm trung tính của máy biến áp. Thích hợp cho dòng điện xoay chiều 50Hz/60Hz hệ thống, chúng có sẵn ở các thông số điện áp 40,5kV, 72kV và 110kV. Chức năng cốt lõi của chúng là chuyển đổi an toàn trạng thái đấu nối điểm trung tính của máy biến áp trong điều kiện không tải, đáp ứng yêu cầu an toàn về điện chuyển đổi chế độ vận hành hệ thống và bảo trì thiết bị.

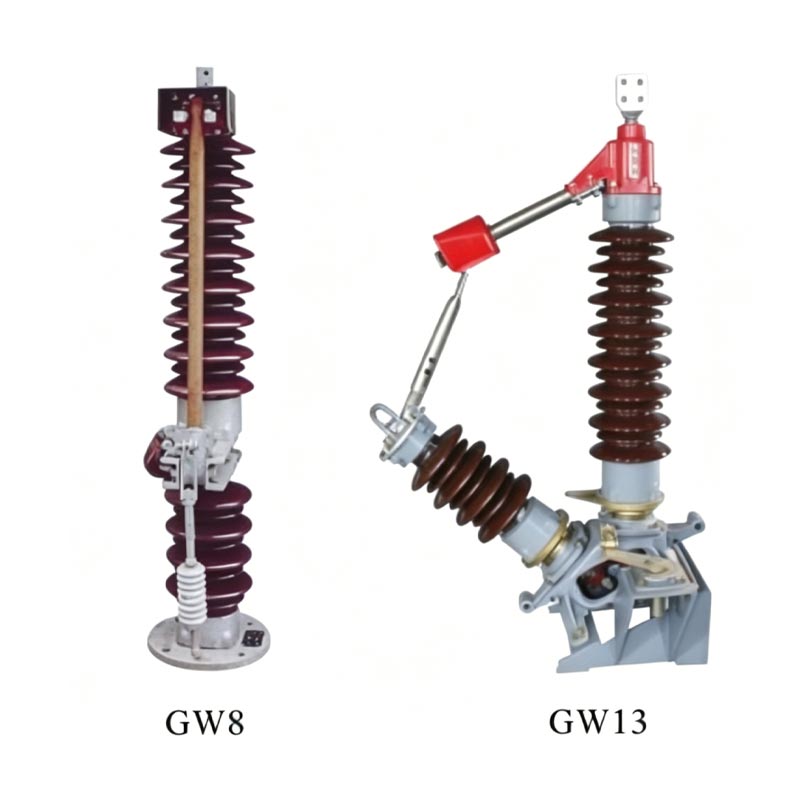

Model sản phẩm và cơ chế vận hành

1. Dòng GW8: Có thể được trang bị cơ cấu vận hành điện loại CJ hoặc cơ cấu vận hành thủ công loại CS8, thích hợp cho các kịch bản nối đất điểm trung tính trong các trạm biến áp thông thường.

2. Dòng GW13: Có thể được trang bị cơ cấu vận hành điện loại CJ hoặc vận hành thủ công loại CS14 cơ chế, cung cấp hoạt động linh hoạt hơn và độ tin cậy cao hơn.

Cơ cấu sản phẩm

Bộ ngắt kết nối điện áp cao dòng GW8 và GW13 dành cho hệ thống nối đất trung tính của máy biến áp sử dụng một cực cấu trúc, chủ yếu bao gồm một thân cực và một cơ chế vận hành.

1. Thân cột

Bao gồm đế, bộ cách điện, cánh tay dẫn điện, các tiếp điểm, v.v. Bộ cách điện sau cung cấp điện đáng tin cậy cách điện, cánh tay dẫn điện và các tiếp điểm tạo thành mạch dẫn điện chính và đế đảm bảo ổn định cài đặt.

2. Cơ chế vận hành

Điều khiển cánh tay dẫn điện quay thông qua một liên kết, thực hiện hành động đóng và mở của bộ ngắt kết nối chuyển đổi. Định vị chính xác và hoạt động ổn định đảm bảo ngắt kết nối rõ ràng và đáng tin cậy sau khi mở.

Tính năng và ưu điểm của sản phẩm

1. Hiệu suất an toàn cao

Sử dụng vật liệu cách nhiệt chất lượng cao và thiết kế tiếp xúc chính xác, có độ bền cách nhiệt tuyệt vời và hiệu suất dập hồ quang, đảm bảo chuyển mạch không tải an toàn.

2. Vận hành linh hoạt

Hỗ trợ cả chế độ vận hành bằng điện và thủ công, thích ứng với điều khiển tự động và vận hành thủ công tại chỗ nhu cầu của các kịch bản khác nhau.

3. Khả năng thích ứng môi trường mạnh mẽ

Được thiết kế đặc biệt để sử dụng ngoài trời, chịu được nhiệt độ cao và thấp, độ ẩm, ăn mòn và ô nhiễm, thích hợp cho nhiều môi trường ngoài trời khắc nghiệt.

4. Hoạt động ổn định và đáng tin cậy

Lựa chọn nguyên liệu và kiểm soát quy trình nghiêm ngặt, cùng với hệ thống quản lý chất lượng toàn diện, dẫn đến tỷ lệ thất bại thấp và hoạt động ổn định lâu dài.

5. Cấu trúc đơn giản và bảo trì thuận tiện

Cấu trúc nhỏ gọn, lắp đặt và bảo trì dễ dàng, giảm thiểu hiệu quả hoạt động và bảo trì tiếp theo chi phí.

Trường hợp ứng dụng

Trường hợp 1: Trạm biến áp đô thị 220kV miền Đông Trung Quốc

Trạm biến áp trung tâm đô thị 220kV ở miền Đông Trung Quốc sử dụng Dao cách ly cao áp Usune GW8-110kV cho máy biến áp Hệ thống nối đất trung tính cho máy biến áp chính của nó. Trạm biến áp này có nhiệm vụ cung cấp điện cho thành phố trung tâm, đòi hỏi độ tin cậy và an toàn của thiết bị cực kỳ cao. Kể từ khi vận hành vào năm 2022, thiết bị đã hoàn thành thành công hàng nghìn thao tác chuyển mạch điểm trung tính. Trong quá trình bảo trì hàng năm và lưới điện điều chỉnh chế độ hoạt động, hoạt động linh hoạt và hiệu suất liên lạc đáng tin cậy của nó đã đảm bảo hiệu quả an toàn cá nhân của nhân viên bảo trì và vận hành ổn định của lưới điện.

Nghiên cứu điển hình 2: Trạm biến áp trang trại gió Tây Bắc

Một trạm biến áp trang trại gió lớn ở Tây Bắc Trung Quốc đã chọn thiết bị ngắt kết nối điện áp cao Usune GW13-72kV cho hệ thống nối đất trung tính của máy biến áp. Vùng có điều kiện tự nhiên khắc nghiệt, nhiệt độ chênh lệch lớn, gió mạnh và bão cát, và độ cao. Các sản phẩm dòng GW13, với khả năng thích ứng và ăn mòn ngoài trời tuyệt vời sức đề kháng, đã hoạt động ổn định trong hơn ba năm, hợp tác hiệu quả với máy biến áp trang trại gió hệ thống bảo vệ nối đất điểm trung tính để đảm bảo hoạt động phát điện gió an toàn và ổn định hệ thống và kết nối lưới điện thông suốt.

Thông số kỹ thuật chính

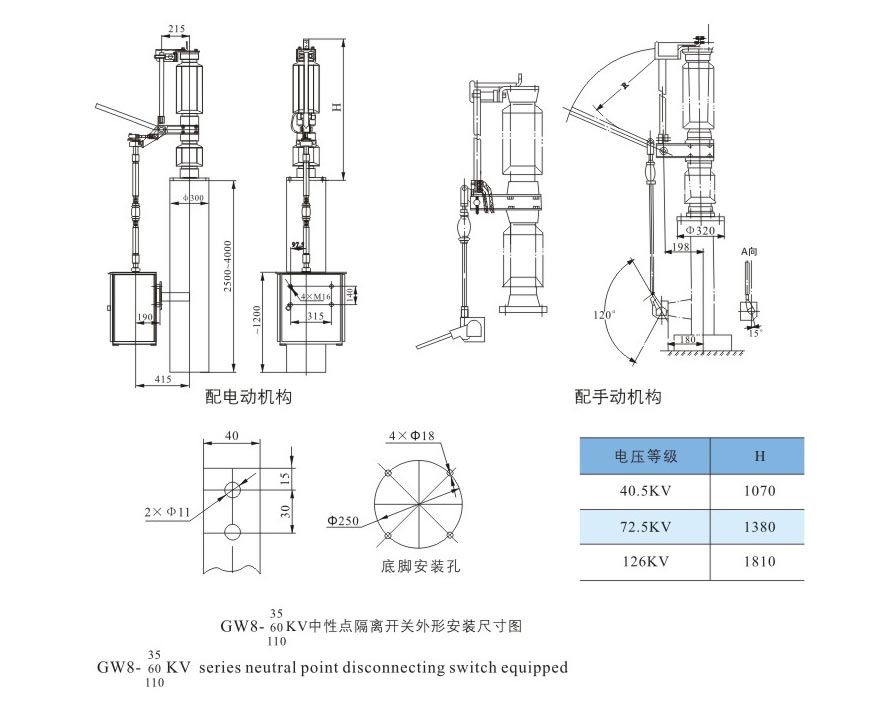

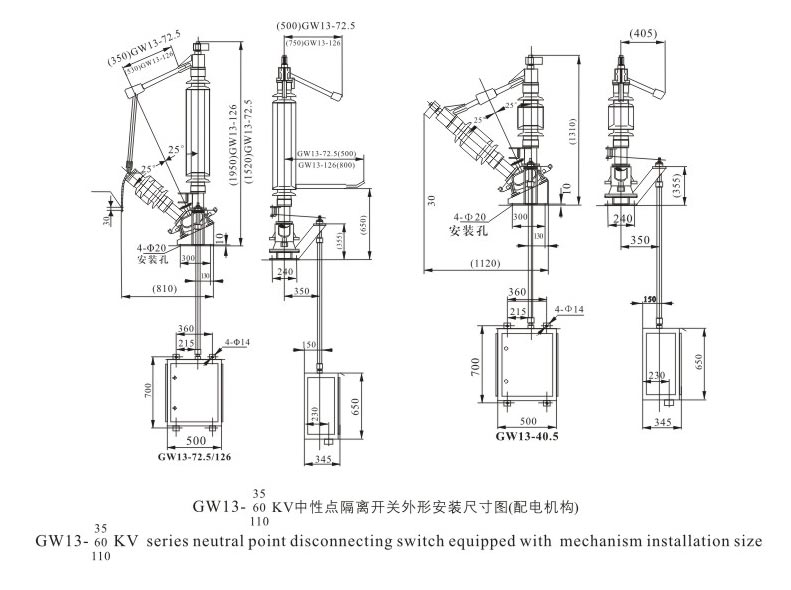

Kích thước bên ngoài

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa công tắc ngắt kết nối điểm trung tính dòng Usune GW8 và GW13 là gì?

Trả lời: Sự khác biệt cốt lõi nằm ở cơ chế vận hành phù hợp và một số thiết kế kết cấu. Dòng GW8 là được trang bị cơ cấu điện loại CJ hoặc cơ cấu thủ công loại CS8; dòng GW13 được trang bị một Cơ cấu điện loại CJ hoặc cơ cấu thủ công loại CS14. Về mặt cấu trúc, nó có một tiếp điểm xoay được tối ưu hóa thiết kế, mang lại khả năng tự làm sạch nâng cao và phù hợp hơn với môi trường ngoài trời khắc nghiệt.

Câu hỏi 2: Công tắc ngắt kết nối đất trung tính Usune có thể được sử dụng ở khu vực có độ cao và nhiệt độ cao không?

Đ: Vâng. Dòng sản phẩm này được thiết kế đặc biệt để sử dụng ngoài trời, có khả năng thích ứng môi trường mạnh mẽ. Nó có thể hoạt động thông thường ở độ cao 1000m (có thể tùy chỉnh độ cao cao hơn) và ở nhiệt độ từ -40oC đến +40oC. Nó có khả năng chống ẩm, chống ô nhiễm và chống ăn mòn tuyệt vời. Chống ăn mòn đặc biệt và phương pháp điều trị chống đóng băng có thể được cung cấp theo yêu cầu của người dùng.

Phần kết luận

Máy biến áp dòng Usune GW8 và GW13 (Ngắt kết nối điện áp cao cho hệ thống nối đất trung tính máy biến áp) là sản phẩm chất lượng cao tích hợp công nghệ tiên tiến, chất lượng đáng tin cậy và hiệu suất tuyệt vời. Như một nhà sản xuất và nhà cung cấp chuyên nghiệp tại Trung Quốc, Usune luôn tuân thủ các nguyên tắc chất lượng đầu tiên và khách hàng là trên hết, cung cấp các giải pháp thiết bị điện cao áp an toàn, đáng tin cậy và hiệu quả cho toàn cầu khách hàng hệ thống điện. Trong số đó, các sản phẩm công tắc ngắt nối đất điểm trung tính đã được sử dụng rộng rãi sự công nhận và tin tưởng từ các khách hàng trong ngành điện nhờ kinh nghiệm ứng dụng thực tế phong phú và dịch vụ hậu mãi toàn diện.
