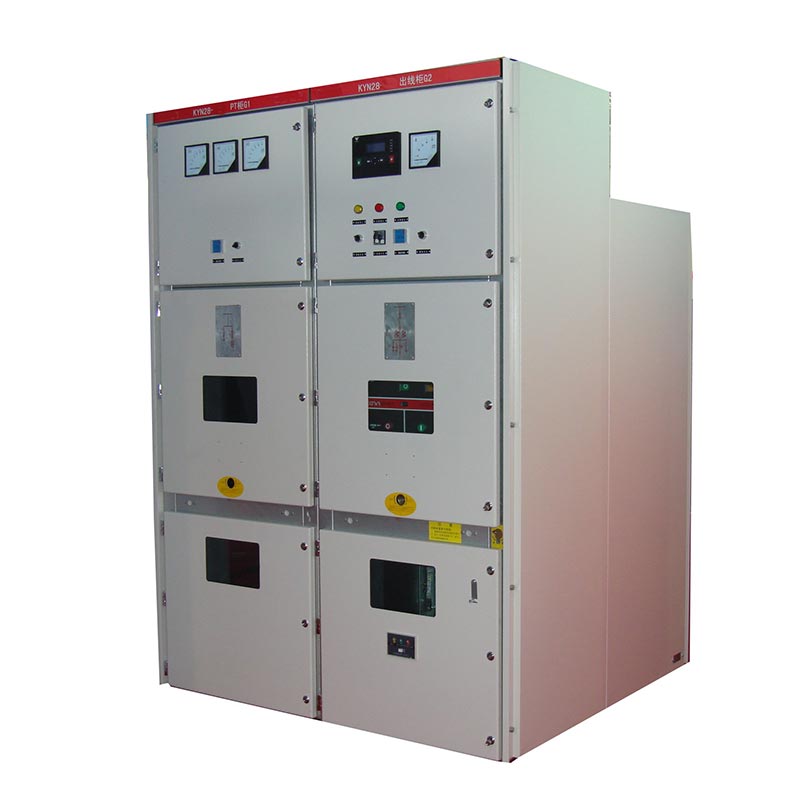

Thiết bị đóng cắt Usune Kyn28 20kV là thiết bị đóng cắt AC 3 pha vỏ kim loại trong nhà, chủ yếu sử dụng ở nguồn điện 24kV hệ thống, cho phép tiếp nhận, phân phối, điều khiển, bảo vệ và giám sát năng lượng điện.

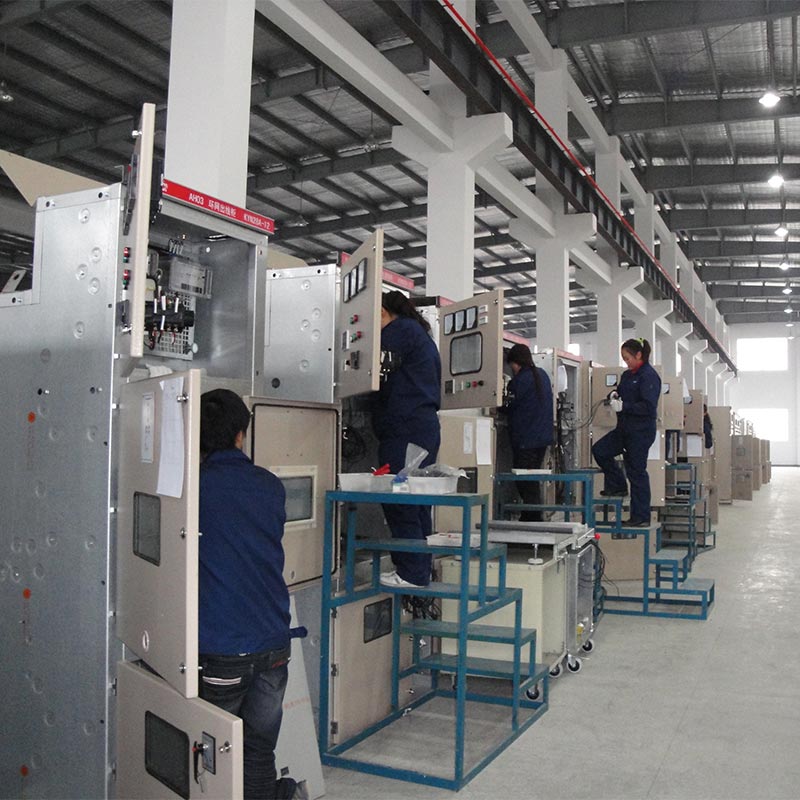

Sản phẩm sử dụng lớp cách nhiệt bằng không khí + lớp cách nhiệt co nhiệt/lớp phủ epoxy, có cấp bảo vệ IP4X (tủ). Cấu trúc nhỏ gọn và mức độ cách điện cao giúp nó phù hợp với nhiều tình huống phân phối điện trong nhà khác nhau. Như một giải pháp phân phối điện trung thế được sản xuất bởi một nhà sản xuất chuyên nghiệp của Trung Quốc, sản phẩm này với hiệu suất ổn định và thiết kế tiêu chuẩn hóa, đã trở thành sự lựa chọn nhà cung cấp chất lượng cao đáng tin cậy cho khách hàng trên toàn thế giới. Tất cả sản xuất cốt lõi được hoàn thành tại nhà máy riêng của chúng tôi.
Thiết bị chuyển mạch điện áp thấp
Thiết bị đóng cắt trung thế
| Mục | Đơn vị | Giá trị tiêu chuẩn |
| Điện áp định mức (Ur) | kV | 24 |
| Tần số định mức | Hz | 50/60 |
| Dòng điện định mức (Trong) | A | 630, 1250, 1600, 2000, 2500, 3150 |
| Xếp hạng chịu được thời gian ngắn hiện tại (4 giây) | kA | 25, 31,5 |
| Xếp hạng đỉnh chịu được hiện tại | kA | 63, 80 |
| Dòng điện ngắn mạch định mức | kA | 25, 31,5 |
| 1 phút Điện áp chịu được tần số nguồn (pha với pha/pha với đất) | kV | 65 |
| Điện áp chịu được xung sét định mức (cực đại) | kV | 125 |
| Mức độ bảo vệ | — | IP4X (tủ), IP2X (cửa ngăn mở) |
| Phương tiện cách nhiệt | — | Cách nhiệt không khí + lớp phủ co nhiệt/epoxy |
| Tiêu chuẩn áp dụng | — | IEC 62271-200, GB 3906, DL/T 404 |

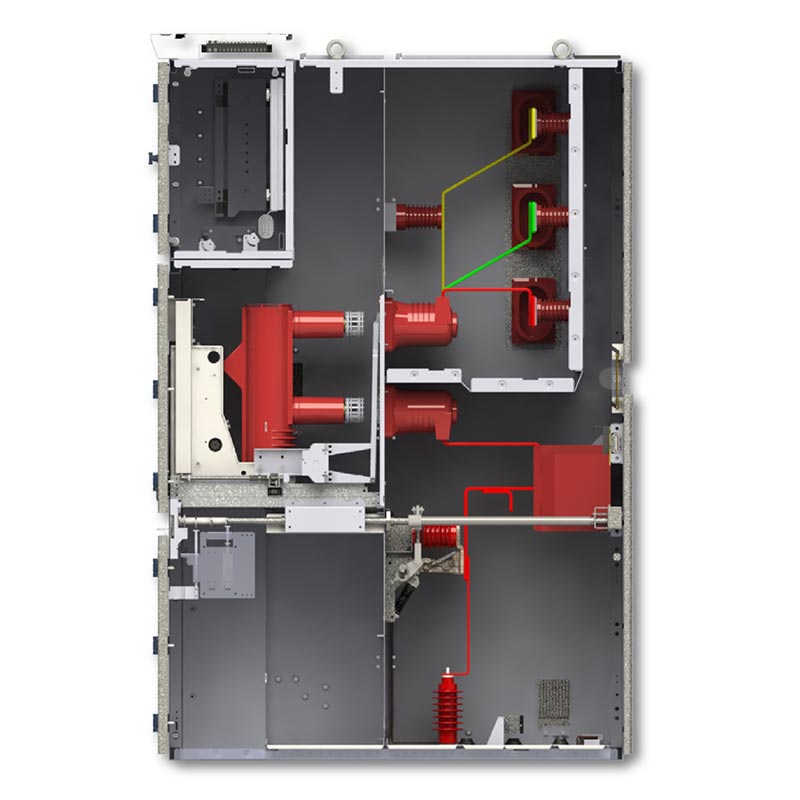

1. Ngăn chứa cầu dao: Lắp đặt xe đẩy cầu dao chân không loại VS1/ZN63/VD4.
2. Ngăn chứa thanh cái: Bố trí các thanh cái chính, thanh cái nhánh và vật cách điện.
3. Ngăn cáp: Được trang bị CT, PT, công tắc nối đất, đầu cáp, v.v.
4. Ngăn chứa dụng cụ điều khiển: Lắp đặt rơle, thiết bị bảo vệ, dụng cụ và mạch thứ cấp.
5. Kênh giảm áp: Được trang bị thiết bị giảm hồ quang ở phía trên để cải thiện độ an toàn khi vận hành.
1. Cấu trúc cách ly hoàn toàn bằng kim loại để ngăn chặn sự lan truyền lỗi và nhiễu lẫn nhau.
2. Hoàn thành khóa liên động cơ học năm bằng chứng để ngăn chặn việc vô tình mở, đóng hoặc xâm nhập vào nguồn điện
ngăn.
3. Xe đẩy có thể tháo rời gắn ở giữa, cho phép vận hành và bảo trì từ phía trước, tạo điều kiện thuận lợi cho việc sửa chữa.
4. Thiết bị đóng cắt Kyn28 20kV có mức độ cách điện cao, khả năng chống sự cố mạnh, kết cấu nhỏ gọn, phù hợp với
các sơ đồ phân phối điện khác nhau.
5. Đạt tiêu chuẩn quốc tế và quốc gia, chất lượng ổn định và đáng tin cậy.
Dự án trạm phân phối điện tại khu công nghiệp. Một khu công nghiệp trọng điểm của tỉnh bao gồm nhiều khu công nghiệp nhà xưởng, tòa nhà văn phòng và các cơ sở cung cấp điện phụ trợ, đòi hỏi độ tin cậy và khả năng vận hành cực kỳ cao. an toàn trong cung cấp điện. Dự án đã lựa chọn 16 thiết bị đóng cắt Usune Kyn28 20kV, có dòng định mức 1250A và dòng điện cắt ngắn mạch 31,5kA.
Hơn hai năm kể từ khi đưa vào vận hành, thiết bị đã hoạt động ổn định, khắc phục nhanh sự cố ngắn mạch không có sự cố về an toàn. Cấu trúc bảo trì gắn phía trước giúp giảm đáng kể khó khăn khi bảo trì và thời gian ngừng hoạt động, nhận được sự đánh giá cao từ bộ phận vận hành và bảo trì của công viên.
Trả lời 1: Sản phẩm này có điện áp định mức 24kV và tương thích với hệ thống điện xoay chiều ba pha 50/60Hz bao gồm Cấp 3,6～12kV và 24kV.
A2: Cấu hình tiêu chuẩn bao gồm xe đẩy cầu dao chân không loại VS1 (ZN63) và cũng tương thích với các bộ ngắt mạch tiêu chuẩn công nghiệp như VD4, mang lại khả năng thay thế mạnh mẽ.
Đ3: Có. Sản phẩm có dòng điện định mức tối đa là 3150A và dòng điện cắt ngắn mạch là 31,5kA, thể hiện khả năng chịu đựng mạnh mẽ và đáp ứng nhu cầu phân phối điện của các tải quan trọng trong công nghiệp và các doanh nghiệp khai thác mỏ, trung tâm dữ liệu, tòa nhà cao tầng và các ứng dụng tương tự khác.
