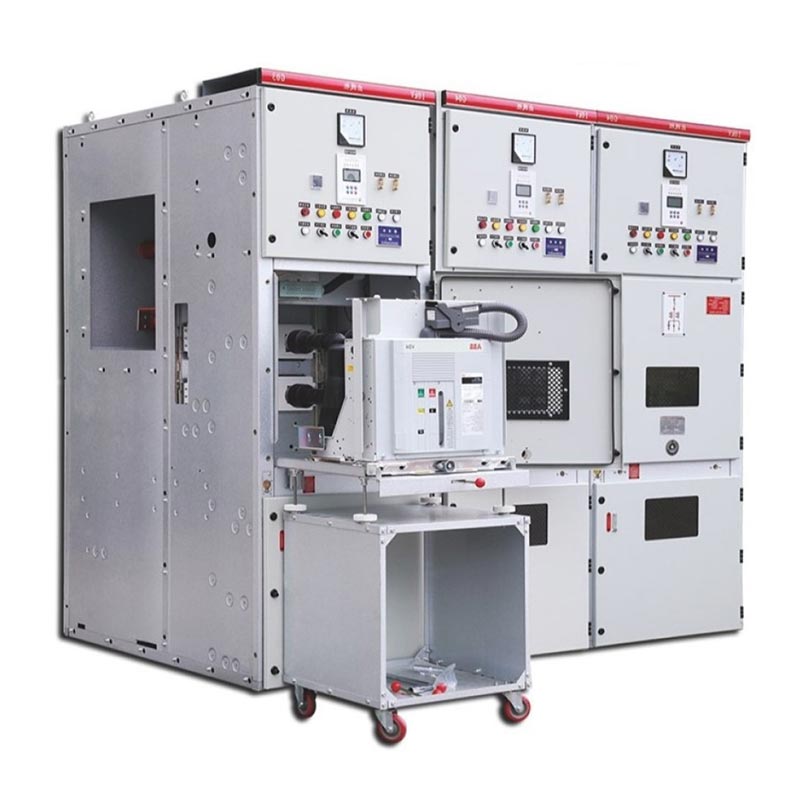

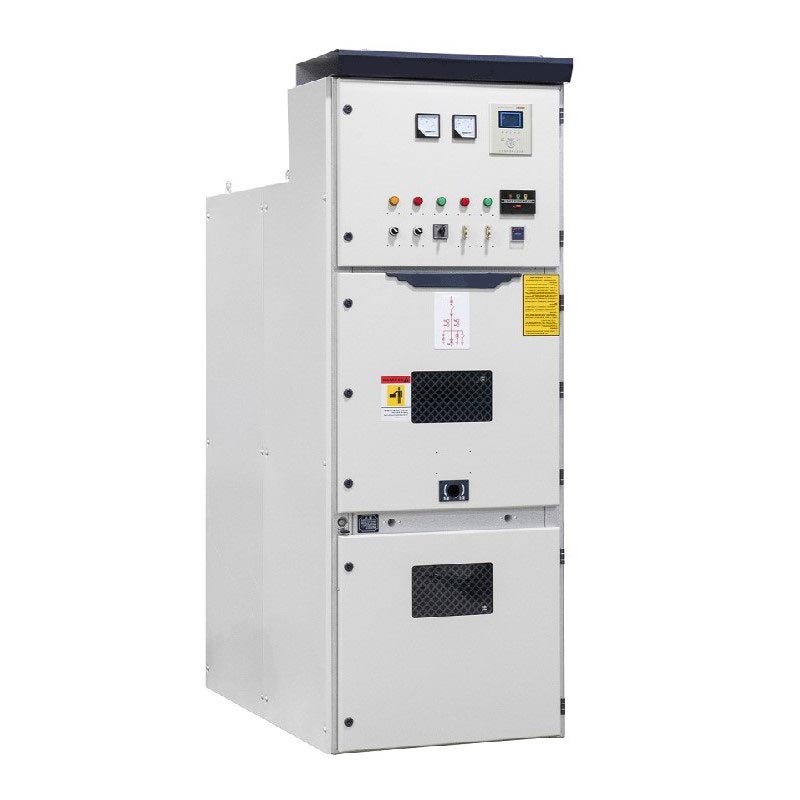

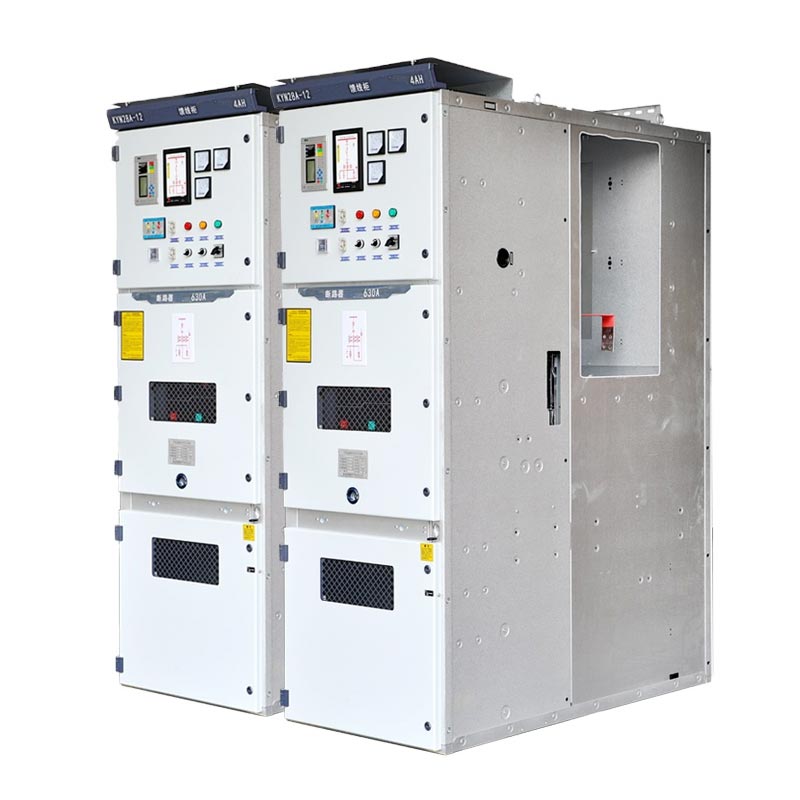

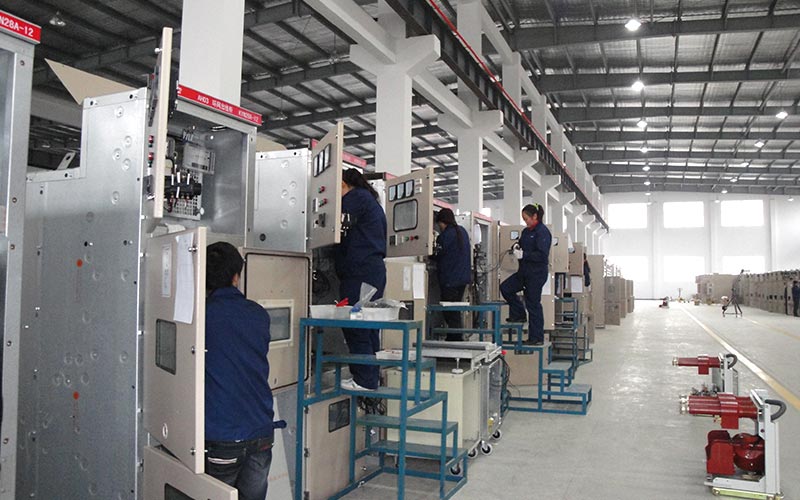

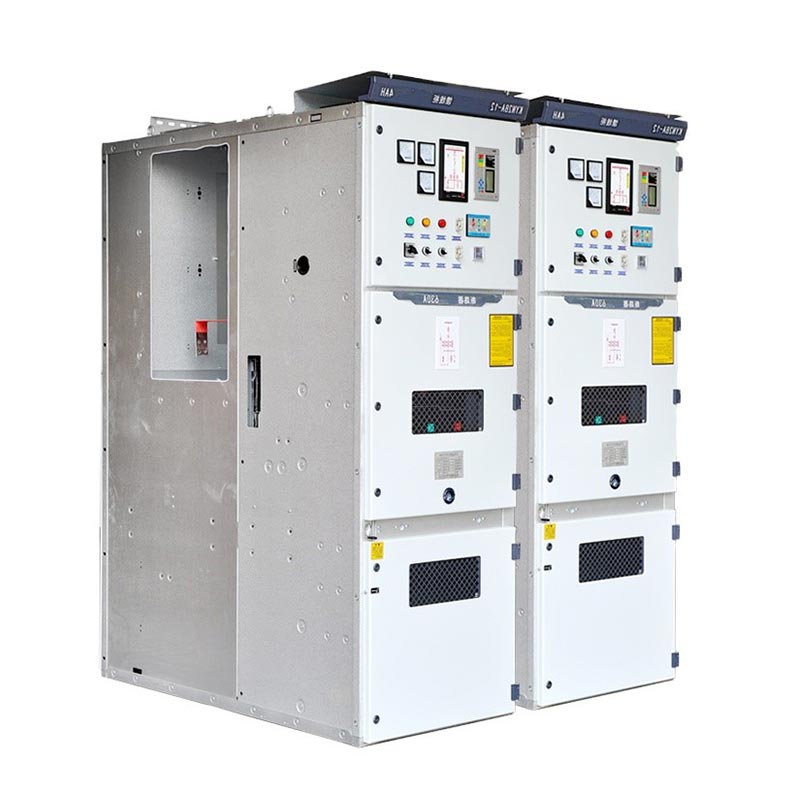

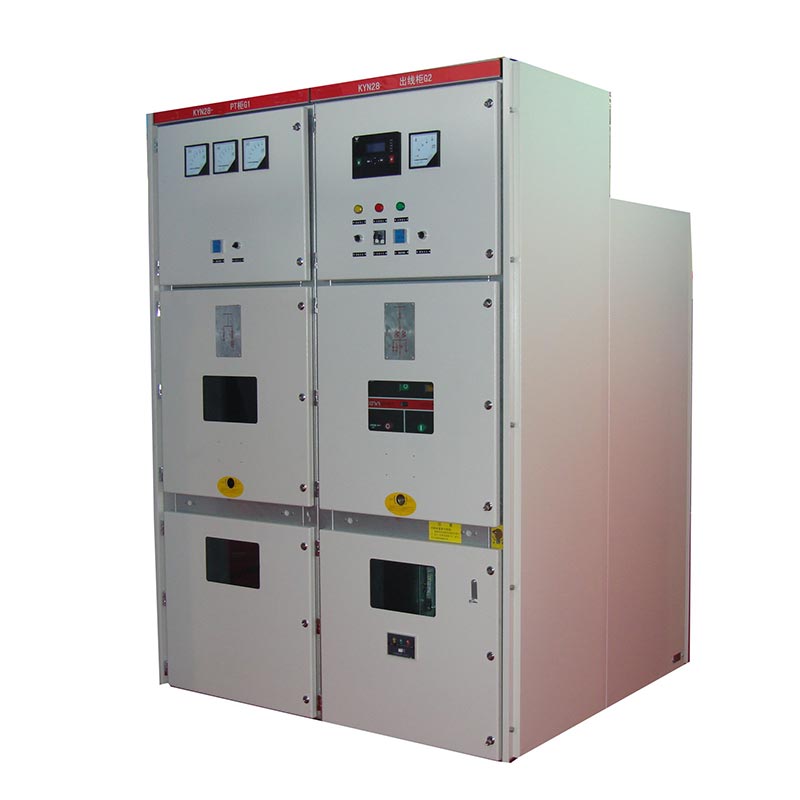

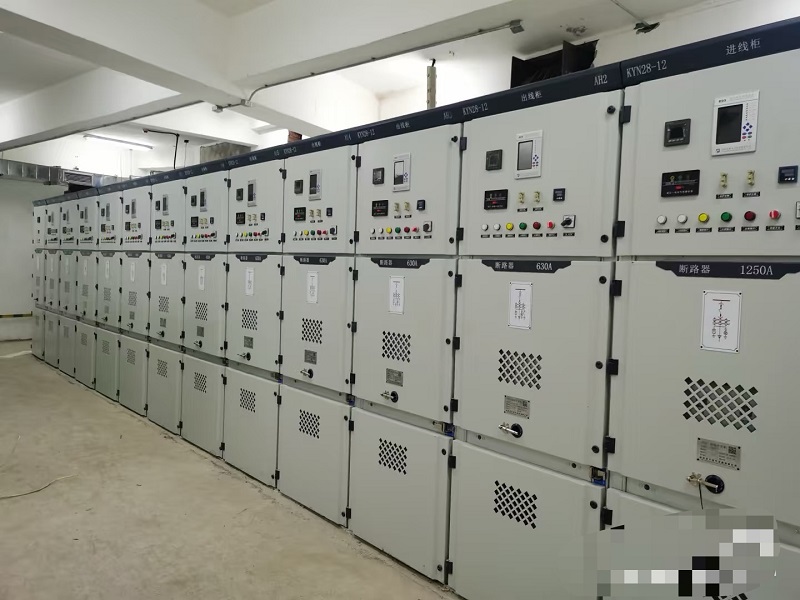

Thiết bị đóng cắt Usune Kyn28 12kV là thiết bị phân phối điện cao thế trong nhà có điện áp định mức bao phủ 3,6kV, 7,2kV và 12kV, phù hợp với hệ thống điện xoay chiều ba pha 50/60Hz. Là thiết bị điện cốt lõi trong hệ thống điện hiện đại truyền tải và phân phối, phân phối điện công nghiệp và các lĩnh vực cung cấp điện cho tòa nhà thương mại. Sản phẩm sử dụng kết cấu bọc thép, bọc kim loại, tách biệt hoàn toàn các bộ phận chức năng như cầu dao, thanh cái, cáp và điều khiển thiết bị. Thiết kế này giúp loại bỏ sự lây lan của các lỗi hồ quang ngay từ đầu. Nó cũng là được trang bị xe đẩy ngắt mạch chân không có thể kéo ra, cho phép bảo trì và thay thế nhanh chóng mà không cần tắt xuống thanh cái, đáp ứng đầy đủ các yêu cầu cốt lõi của hệ thống điện vận hành an toàn, ổn định, hiệu quả và bảo trì.

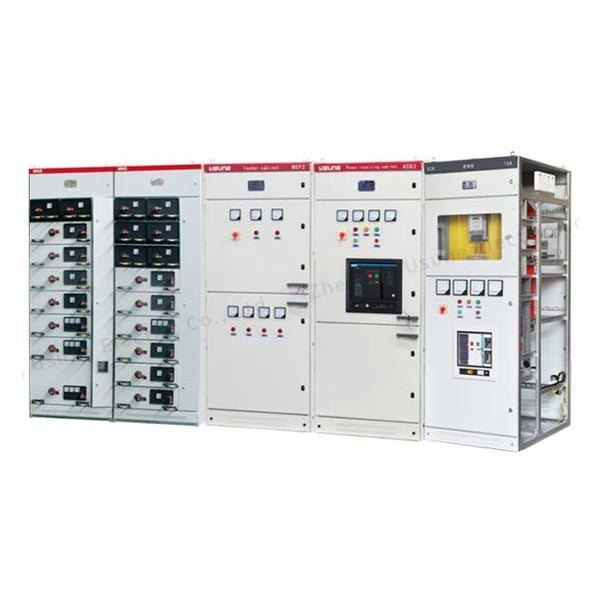

Thiết bị chuyển mạch điện áp thấp

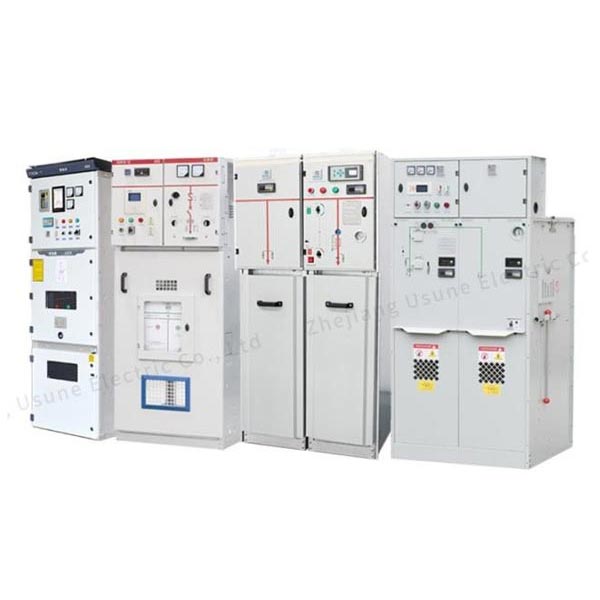

Thiết bị đóng cắt trung thế
| Thông số kỹ thuật | Thông số kỹ thuật |
| Điện áp định mức (Ur) | 3,6kV, 7,2kV, 12kV |
| Tần số định mức | 50Hz/60Hz |
| Dòng điện định mức (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Dòng điện cắt ngắn mạch định mức | 25kA, 31,5kA, 40kA, 50kA (3 giây) |
| Xếp hạng thời gian ngắn chịu được hiện tại | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Lớp bảo vệ | IP4X (Vỏ ngoài), IP2X (Ngăn bên trong) |
| Nhiệt độ môi trường xung quanh hoạt động | -15oC ~ +40oC |
| Độ cao áp dụng | 1000m (Giảm cho độ cao cao hơn) |

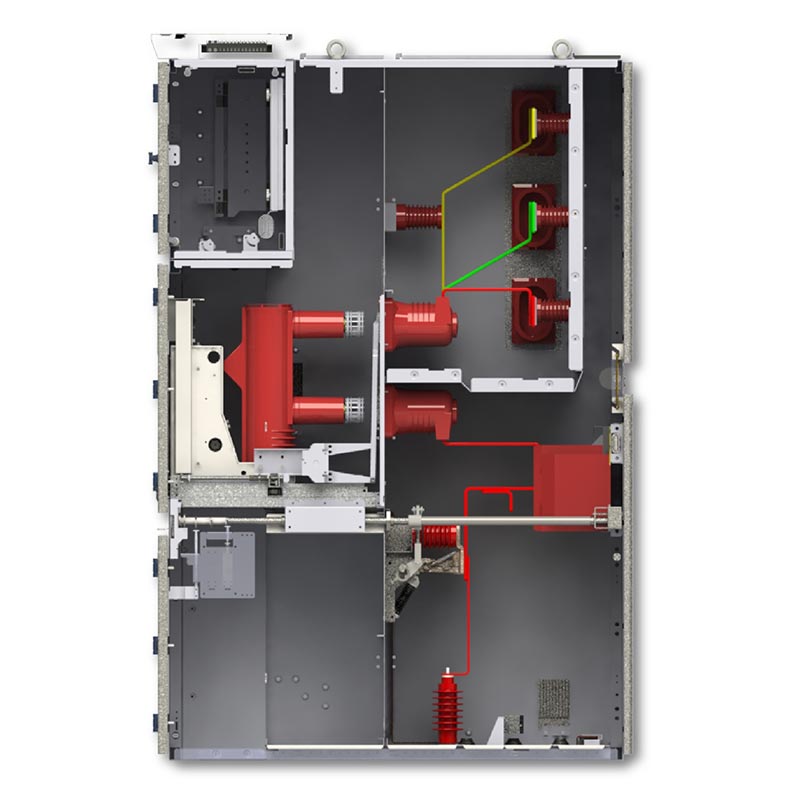

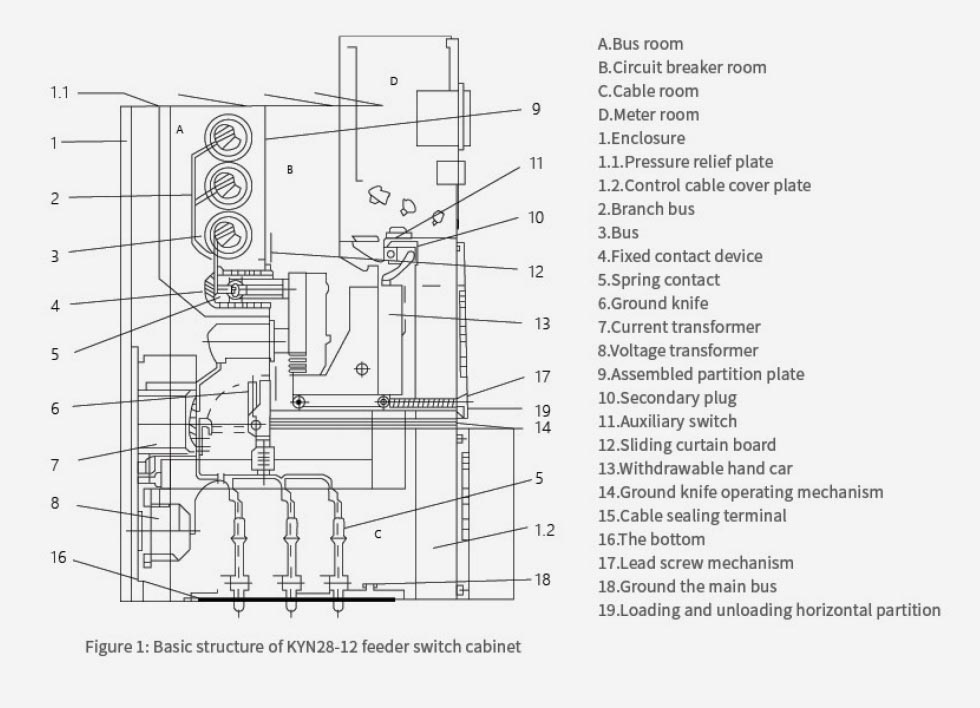

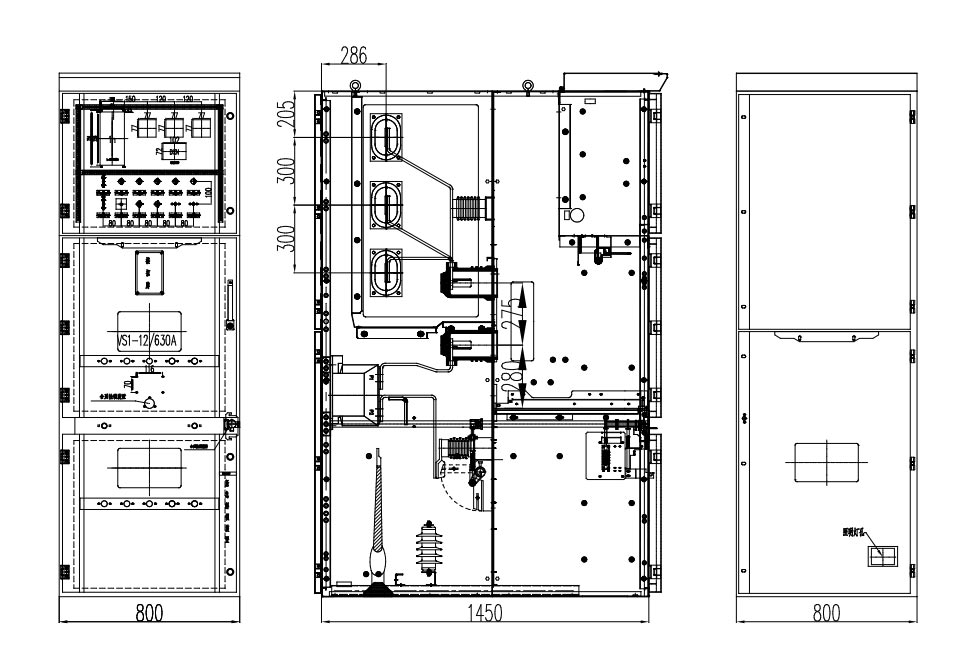

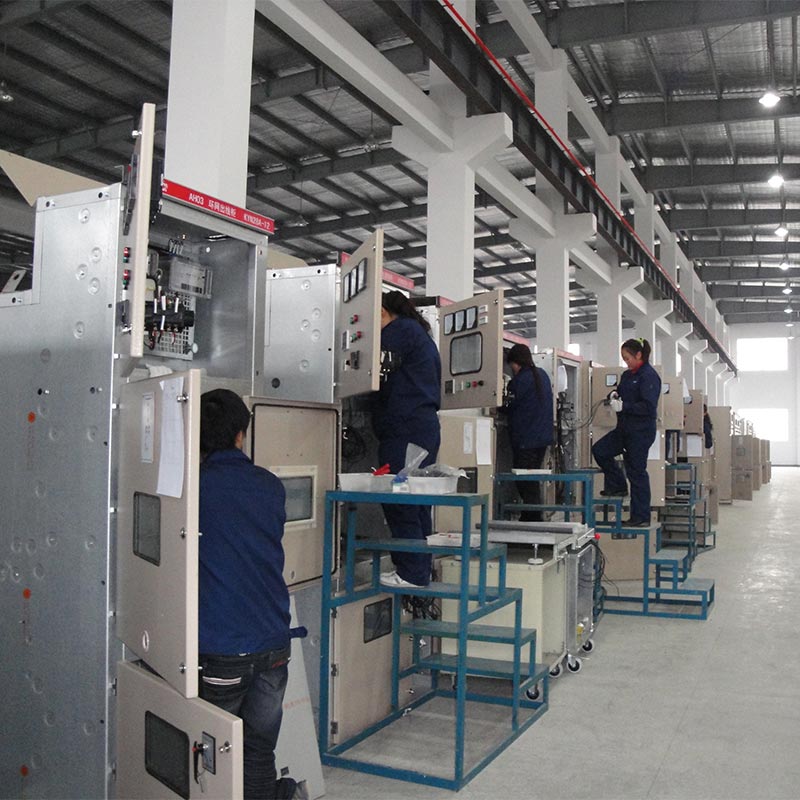

Thiết bị đóng cắt Kyn28 12kV áp dụng thiết kế ngăn mô-đun với cách ly hoàn toàn bằng kim loại. Bốn khu chức năng hoàn toàn độc lập, ngăn chặn hiệu quả việc lan truyền lỗi:
1. Ngăn chứa cầu dao: Lắp đặt xe đẩy cầu dao chân không, được trang bị hướng dẫn chính xác và
cơ chế khóa liên động để đảm bảo di chuyển xe đẩy an toàn.
2. Ngăn chứa thanh cái: Bố trí kín các thanh cái chính và nhánh với hiệu suất cách nhiệt tuyệt vời, tránh
nguy cơ ngắn mạch giữa các pha/pha với đất.
3. Ngăn chứa cáp: Không gian rộng rãi, thích hợp cho việc kết nối cáp nhiều mạch, tạo điều kiện thuận lợi cho việc đặt cáp, đi dây,
và thử nghiệm.
4. Ngăn thiết bị và điều khiển: Tích hợp các thiết bị bảo vệ, thiết bị đo lường và mạch điều khiển
các thành phần để giám sát và vận hành tập trung.
5. Thiết bị giảm áp: Được trang bị nắp giảm áp chuyên dụng ở phía trên, nó có thể nhanh chóng giải phóng hồ quang
áp lực khi có sự cố bên trong, đảm bảo an toàn cho tủ và người.

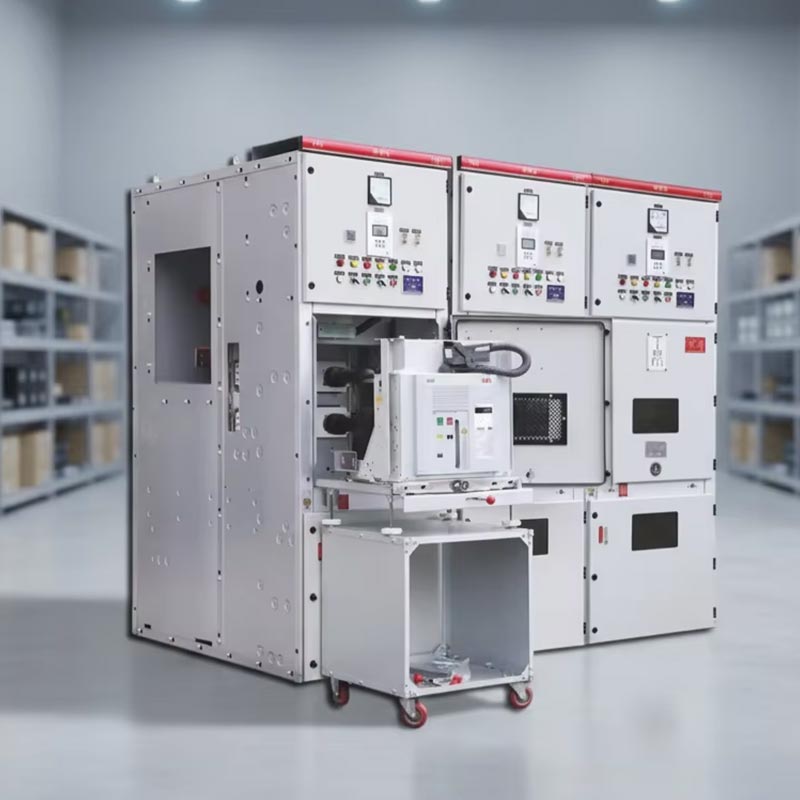

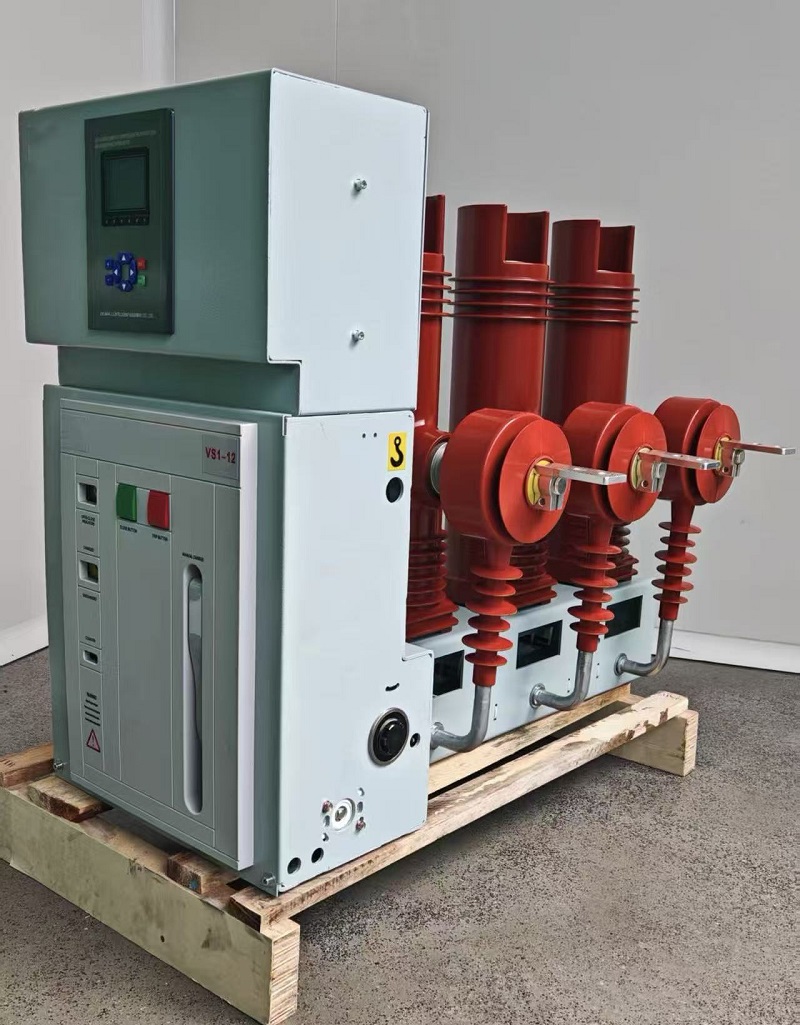

Bộ ngắt mạch, PT và dòng xe đẩy tay cách ly hoàn toàn có thể hoán đổi cho nhau. Trong quá trình bảo trì, chỉ cần loại bỏ xe đẩy tay bị lỗi và đẩy xe đẩy tay dự phòng vào để nhanh chóng khôi phục nguồn điện mà không cần ngắt toàn bộ thanh cái, giảm đáng kể thời gian bảo trì khi mất điện.
- Ngăn chặn việc đóng mở cầu dao một cách vô tình;
- Ngăn chặn việc tháo/đẩy xe đẩy cầu dao khi đang tải;
- Ngăn chặn việc vô tình đóng công tắc nối đất khi đang cấp điện;
- Ngăn chặn tình trạng vô tình cấp điện khi đóng công tắc nối đất;
- Ngăn chặn việc vô tình xâm nhập vào các ngăn có điện.
Thiết kế vận hành và bảo trì toàn bộ phía trước giúp loại bỏ nhu cầu về không gian bảo trì phía sau, tiết kiệm hiệu quả diện tích sàn trong phòng phân phối; tủ có tích hợp bộ gia nhiệt ngưng tụ, thích ứng với độ ẩm cao môi trường, ngăn ngừa lỗi cách điện do ngưng tụ.
Thiết bị đóng cắt Kyn28 12kV sử dụng vật liệu cách nhiệt chất lượng cao và cách nhiệt có khoảng cách khoa học, đạt được mức độ cách nhiệt cao. Nó có hiệu quả chống đoản mạch, quá áp và các lỗi điện khác. kết hợp với cấu trúc áo giáp kim loại, nó có khả năng kiểm soát hồ quang mạnh mẽ.
1. Tủ đường dây vào: Nhận điện từ các nguồn đầu nguồn, cung cấp khả năng tiếp nhận điện và bảo vệ tổng thể.
2. Tủ đường dây đi: Phân phối điện tới tải, động cơ và các mạch đầu cuối khác, giúp bảo vệ.
3. Tủ đo điện áp và PT: Theo dõi điện áp hệ thống và bảo vệ quá áp.
4. Tủ đo năng lượng: Tích hợp các thiết bị đo năng lượng để thống kê mức tiêu thụ năng lượng chính xác.
5. Tủ phần thanh cái: Cho phép vận hành phân đoạn, cách ly và bảo vệ các phần thanh cái.
6. Tủ cách ly: Cung cấp khả năng cách điện, đảm bảo bảo trì an toàn.
Trường hợp 1: Dự án phân phối điện 10kV cho Trung tâm dữ liệu lớn ở miền Đông Trung Quốc
Yêu cầu của dự án: Trung tâm dữ liệu yêu cầu nguồn điện sẵn có là 99,99% và không có lỗi, có độ ổn định cao hệ thống phân phối điện trung thế đảm bảo cung cấp điện liên tục cho các phụ tải lõi như máy chủ và thiết bị làm mát.
Giải pháp: Một hệ thống phân phối điện hoàn chỉnh đã được xây dựng bằng cách sử dụng các thiết bị đóng cắt Usune Kyn28 12kV, bao gồm tủ vào, tủ đo đếm, tủ PT và 12 tủ ra. Nó được trang bị ngắn mạch 40kA bộ ngắt mạch chân không có khả năng phá vỡ và các thiết bị bảo vệ tích hợp thông minh để đạt được sự cố nhanh chóng cách ly và xác định vị trí lỗi chính xác.
Kết quả vận hành: Kể từ khi đưa vào vận hành vào năm 2023, hệ thống đã hoạt động mà không gặp bất kỳ sự cố nào, đạt 100% tỷ lệ chính xác trong các hành động bảo vệ. Thời gian mất điện hàng năm dưới 5 phút, đáp ứng đầy đủ mức cao yêu cầu cung cấp điện tin cậy của trung tâm dữ liệu và tránh được tổn thất kinh tế hàng chục triệu USD do mất điện.
Hệ thống khóa liên động “năm bằng chứng” của thiết bị đóng cắt Usune KYN28 sử dụng thiết kế khóa liên động cưỡng bức hoàn toàn bằng cơ khí không có mạch mở khóa phụ trợ bằng điện, loại bỏ khả năng hoạt động sai về mặt cấu trúc. Chỉ nhân viên bảo trì chuyên nghiệp có thể mở khóa tạm thời bằng các công cụ chuyên dụng trong điều kiện nguồn điện an toàn sự cố và nối đất; nó không thể được mở khóa trong quá trình hoạt động bình thường. Điều này hoàn toàn tuân thủ tiêu chuẩn IEC và nguồn điện trong nước tiêu chuẩn an toàn, tối đa hóa sự an toàn của người vận hành và thiết bị.
Khả năng chịu độ ẩm tiêu chuẩn của sản phẩm là 95% trung bình hàng ngày và 90% trung bình hàng tháng. Máy sưởi ngưng tụ tích hợp tự động hút ẩm, dễ dàng xử lý môi trường có độ ẩm cao. Đối với các kịch bản có độ cao >1000m, có thể được sử dụng với việc giảm công suất theo tiêu chuẩn ngành điện (giảm công suất khoảng 10% cho mỗi lần tăng 1000m độ cao). Các phiên bản cách điện tăng cường được thiết kế tùy chỉnh cũng có sẵn để tăng khoảng cách đường rò và đáp ứng yêu cầu vận hành an toàn ở độ cao lớn.
