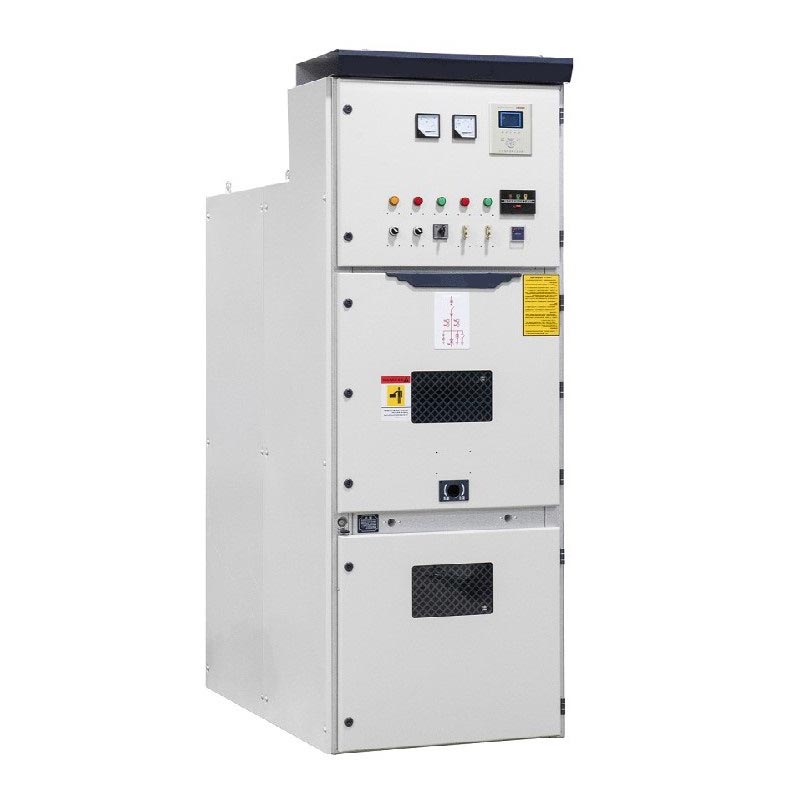

Bảng điều khiển VCB trong nhà điện áp trung thế 11kV Usune (dòng KYN28) là thiết bị đóng cắt bọc thép, có thể kéo ra, được bọc bằng kim loại được thiết kế để tiếp nhận, phân phối, điều khiển và bảo vệ an toàn và hiệu quả lưới điện trung thế. Nó là đơn vị phân phối cốt lõi trong hệ thống điện, đảm bảo hệ thống vận hành ổn định trong điều kiện bình thường và khi có sự cố. điều kiện.
- Hệ thống áp dụng: 3,6～12kV / 24kV AC ba pha 50/60Hz
- Tiêu chuẩn: IEC 62271-200, GB 3906, DL/T 404
- Cấu trúc cốt lõi: Vỏ kim loại bọc thép, kết cấu xe đẩy có thể tháo rời
- Xếp hạng bảo vệ: Tủ IP4X, Nội thất IP2X
Thiết bị chuyển mạch điện áp thấp
Thiết bị đóng cắt trung thế

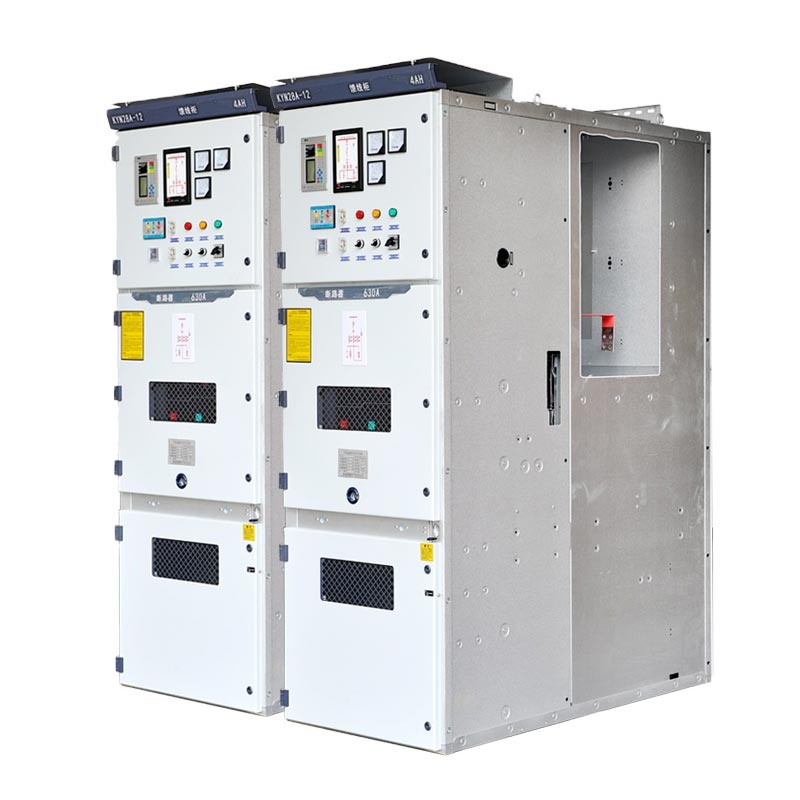

| Người mẫu | Điện áp định mức | Ứng dụng |
| KYN28A-12 | 12kV (tùy chọn 7,2kV/3,6kV) | Hệ thống phân phối trung thế cấp 10kV |
| KYN28-24 | 24kV | Hệ thống phân phối trung thế cấp 20kV |
| Mục | KYN28A-12 (12kV) | KYN28-24 (24kV) | Đơn vị |
| Điện áp định mức (Ur) | 12 | 24 | kV |
| Tần số định mức | 50/60 | 50/60 | Hz |
| Dòng điện định mức (Ir) | 630～3150 | 630～3150 | A |
| Dòng điện ngắn mạch định mức | 25, 31,5, 40, 50 | 25, 31,5 | kA |
| Dòng điện chịu được thời gian ngắn định mức (3s/4s) | 25, 31,5, 40, 50 | 25, 31,5 | kA |
| Xếp hạng đỉnh chịu được hiện tại | 63, 80, 100, 125 | 63, 80 | kA |
| 1 phút Điện áp chịu được tần số nguồn (Pha-pha/Pha-đất) | 42 | 65 | kV |
| Điện áp chịu xung sét định mức (Đỉnh) | 75 | 125 | kV |
| Mức độ bảo vệ | IP4X (vỏ), IP2X (ngăn bên trong) | IP4X (vỏ), IP2X (ngăn bên trong) | — |
| Nhiệt độ môi trường xung quanh hoạt động | -15oC ～ +40oC | -15oC ～ +40oC | ℃ |
| Độ cao | 1000m (giảm tốc độ cho độ cao cao hơn) | 1000m (giảm tốc độ cho độ cao cao hơn) | m |

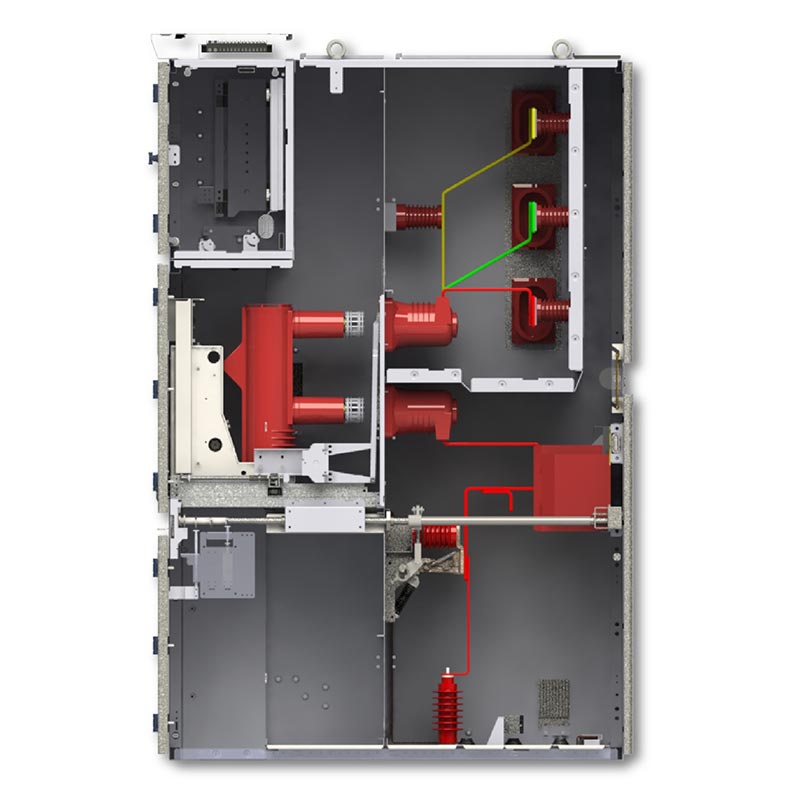

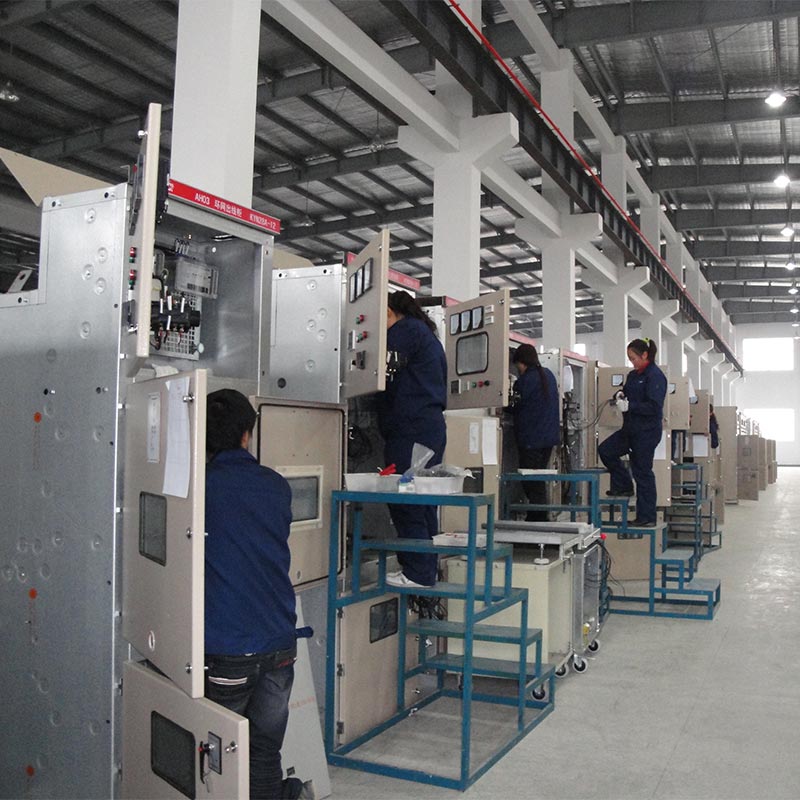

Bảng điều khiển Vcb trong nhà trung thế 11kV sử dụng các tấm thép để ngăn cách năm ngăn kim loại nối đất độc lập, ngăn chặn hiệu quả sự lây lan của các vòng cung lỗi và đảm bảo an toàn cá nhân:
1. Ngăn chứa cầu dao: Xe đẩy cầu dao chân không có thể tháo rời tích hợp (VS1/ZN63A, VD4, v.v.), được trang bị với khóa liên động cơ học, cho phép xe đẩy chuyển đổi giữa các vị trí làm việc, kiểm tra và ngắt kết nối.
2. Ngăn thanh cái: Chứa các thanh cái chính và thanh cái nhánh, cách ly hoàn toàn với các ngăn khác với ngăn chặn sự lan truyền lỗi.
3. Ngăn chứa cáp: Được trang bị máy biến dòng (CT), máy biến điện áp (PT), công tắc nối đất, thiết bị đầu cuối cáp và thiết bị chống sét để kết nối và bảo vệ cáp.
4. Ngăn chứa dụng cụ điều khiển: Chứa rơ le bảo vệ, dụng cụ, công tắc điều khiển, đèn báo, và mạch thứ cấp để theo dõi và vận hành.
5. Kênh giảm áp: Có thiết bị giảm áp ở phía trên để giải phóng áp suất hồ quang và khí một cách an toàn trong trường hợp có lỗi bên trong, ngăn ngừa hư hỏng tủ và thương tích cho nhân viên.
1. Thiết kế xe đẩy tay có thể tháo rời: Xe đẩy tay Bảng điều khiển Vcb trong nhà điện áp trung thế 11kV hoàn toàn có thể hoán đổi cho nhau, cho phép
để kiểm tra và thay thế nhanh chóng mà không yêu cầu ngừng hoạt động hoàn toàn thanh cái, giảm đáng kể thời gian ngừng hoạt động.
2. Khóa liên động cơ học năm phòng ngừa toàn diện:
- Ngăn chặn việc đóng mở cầu dao một cách vô tình
- Ngăn chặn việc đẩy hoặc kéo xe đẩy cầu dao khi đang tải
- Ngăn chặn việc vô tình đóng công tắc nối đất khi đang cấp điện
- Ngăn chặn việc cấp điện cho công tắc nối đất khi nó ở vị trí đóng
- Ngăn chặn việc vô tình xâm nhập vào ngăn chứa điện
3. Các ngăn độc lập được bao bọc hoàn toàn: Vách ngăn kim loại ngăn cách các khu vực chức năng, ngăn chặn hồ quang hiệu quả lan truyền và can thiệp lẫn nhau.
4. Vận hành và bảo trì phía trước: Tất cả các hoạt động và bảo trì có thể được hoàn thành từ phía trước của tủ, tiết kiệm không gian lắp đặt.
5. Độ tin cậy cao và độ an toàn cao: Đáp ứng các tiêu chuẩn quốc tế chủ đạo, với mức độ cách nhiệt cao và khả năng chống lỗi mạnh mẽ.
6. Thiết kế mô-đun: Có thể được cấu hình linh hoạt như tủ đường dây vào, tủ đường dây đi, tủ đo sáng, tủ phần thanh cái, vv
1. Tủ đường dây vào (Tiếp nhận lưới điện)
2. Tủ đường dây đi (Phân phối điện cho phụ tải, động cơ và máy biến áp)
3. Tủ điều khiển động cơ (Khởi động, dừng và bảo vệ động cơ lớn)
4. Tủ trung chuyển máy biến áp (Bảo vệ máy biến áp phân phối)
5. Tủ phân đoạn thanh cái (Phân đoạn thanh cái và chuyển mạch tự động)
Những thách thức của dự án: Nhà máy hóa dầu có yêu cầu cực kỳ cao về cung cấp điện liên tục, an toàn và
khả năng chịu lỗi cao, yêu cầu hoạt động ổn định lâu dài.
Giải pháp: 36 tủ cầu dao chân không Usune KYN28A-12 được sử dụng cho hệ thống đường dây đi và vào
điều khiển động cơ lớn.
Kết quả hoạt động: Hoạt động liên tục và ổn định trong hơn 8 năm không có lỗi lớn, đạt hiệu quả
bảo vệ quá tải và ngắn mạch, đảm bảo sản xuất không bị gián đoạn.
Thách thức của Dự án: Không gian hạn chế trong phòng phân phối điện của tòa nhà cao tầng, yêu cầu nhỏ gọn, an toàn và
thiết bị dễ bảo trì.
Giải pháp: Cấu hình 22 thiết bị đóng cắt Usune KYN28A-12 với cấu trúc có thể tiếp cận từ phía trước.
Kết quả vận hành: Tận dụng không gian cao, bảo trì thuận tiện và bảo vệ đáng tin cậy cho các tải trọng quan trọng như
như chiếu sáng tòa nhà, điều hòa không khí và phòng cháy chữa cháy.
Trả lời: Sự khác biệt chính là mức điện áp định mức: KYN28A-12 phù hợp với hệ thống 12kV (loại 10kV), trong khi KYN28-24 phù hợp với hệ thống 24kV (loại 20kV). Cả hai đều được thiết kế theo cấp điện áp tương ứng về khoảng cách cách điện, lựa chọn thành phần cách điện và các thông số định mức của thành phần bên trong.
Đ: Vâng. Là nhà sản xuất chuyên nghiệp, Usune có thể điều chỉnh các thông số theo yêu cầu của dự án để đáp ứng các tiêu chuẩn khu vực khác nhau như IEC và ANSI, đồng thời có thể tùy chỉnh các mô hình bộ ngắt mạch, rơle bảo vệ và kích thước.
Trả lời: Trong điều kiện bảo trì bình thường, tuổi thọ thiết kế là 20-30 năm. Chủ yếu bảo trì định kỳ bao gồm kiểm tra cách điện, kiểm tra đặc tính của bộ ngắt mạch và hiệu chuẩn rơle. Xe đẩy có thể kéo cấu trúc cho phép thay thế nhanh chóng, giảm đáng kể thời gian dừng bảo trì.
