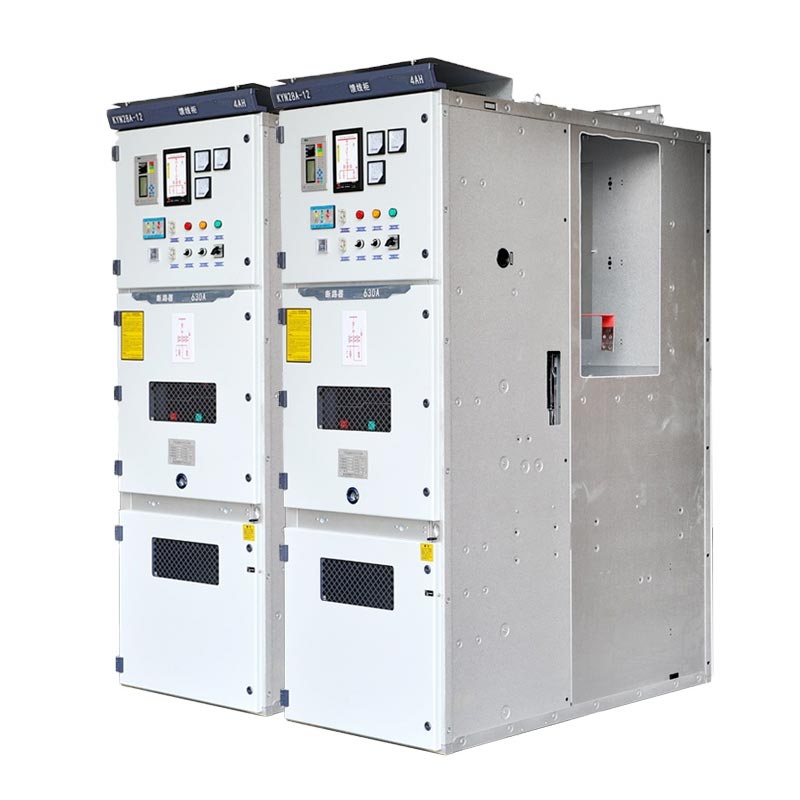

Thiết bị đóng cắt Kyn28 11kV

Thiết bị đóng cắt Usune Kyn28 11kV phù hợp với hệ thống điện xoay chiều ba pha 3,6kV–12kV, 50Hz, cho phép nhận điện, phân phối, kiểm soát, bảo vệ và giám sát. Nó hỗ trợ thanh cái đơn, phân đoạn thanh cái đơn và thanh cái đôi phương pháp kết nối thanh cái, khiến nó trở thành thiết bị phân phối điện quan trọng trong hệ thống điện. Là sản phẩm cốt lõi của một nhà cung cấp thiết bị điện chuyên nghiệp của Trung Quốc, nó đã trở thành nhà phân phối điện trung thế đáng tin cậy trên toàn cầu giải pháp nhờ khả năng sản xuất của nhà máy và chất lượng ổn định.

Thiết bị chuyển mạch điện áp thấp

Thiết bị đóng cắt trung thế

Tuân thủ các tiêu chuẩn cốt lõi

Thiết bị đóng cắt Usune Kyn28 11kV tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và trong nước để đảm bảo chất lượng sản phẩm Độ tin cậy, an toàn và khả năng tương tác:

1. IEC 60298 / IEC 62271-200: Thiết bị đóng cắt AC vỏ kim loại có điện áp định mức từ 1kV đến 52kV
2. GB 3906-2006: Tủ điện điều khiển và đóng cắt bọc kim loại 3–35kV AC
3. DL/T 404-2007: Thông số kỹ thuật cho thiết bị đóng cắt cao áp AC trong nhà
4. GB/T 11022: Thông số kỹ thuật chung cho thiết bị đóng cắt cao áp

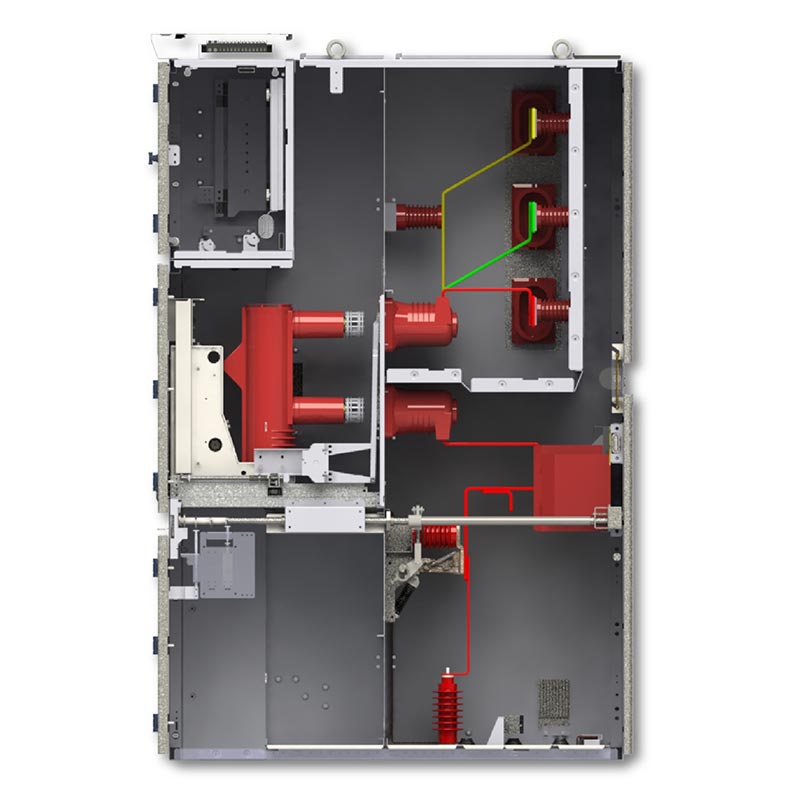

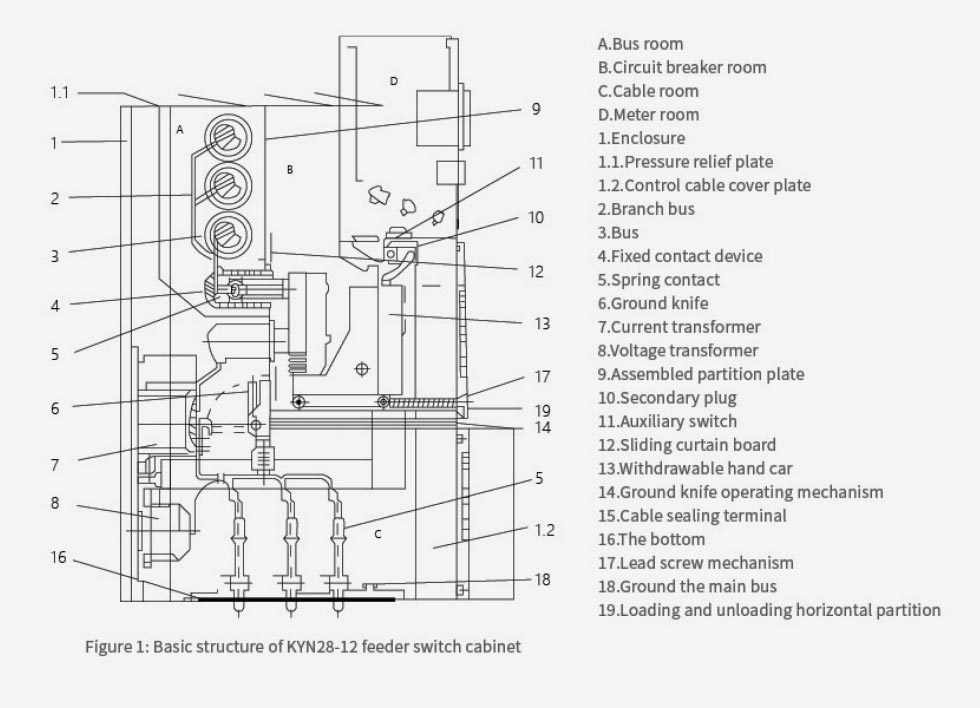

Đặc điểm kết cấu và thiết kế

Vỏ thiết bị đóng cắt Kyn28 11kV sử dụng cấu trúc bắt vít mô-đun được làm bằng mạ kẽm/cán nguội chất lượng cao tấm thép, được chia thành năm ngăn nối đất độc lập bằng vách ngăn kim loại, ngăn ngừa sự cố hiệu quả sự lan truyền.

1. Ngăn chứa cầu dao: Được trang bị xe đẩy cầu dao chân không có thể tháo rời với cơ khí lồng vào nhau
2. Ngăn chứa thanh cái: Lắp đặt các thanh cái chính và thanh cái nhánh, cách ly độc lập.
3. Ngăn chứa cáp: Dùng để đấu nối cáp, chứa máy biến áp, tiếp đất, chống sét, v.v.
4. Ngăn chứa dụng cụ điều khiển: Lắp đặt rơle, dụng cụ, thiết bị bảo vệ và mạch thứ cấp.
5. Kênh giảm áp: Được trang bị thiết bị giảm áp ở phía trên, cho phép giải phóng áp suất hồ quang một cách an toàn trong trường hợp có lỗi.

Ưu điểm cốt lõi

1. Thiết kế xe đẩy tay có thể tháo rời: Bộ ngắt mạch và xe đẩy tay PT có thể hoán đổi cho nhau, cho phép bảo trì nhanh chóng và thay thế mà không ngắt điện toàn bộ phần thanh cái.
2. Khóa liên động năm lớp bảo vệ toàn diện: Ngăn chặn việc đóng/mở cầu dao vô tình, ngăn chặn đẩy/kéo xe đẩy tay khi đang tải, ngăn chặn việc đóng công tắc nối đất khi đang cấp điện, ngăn chặn việc cấp điện khi công tắc nối đất được đóng và ngăn chặn việc vô tình xâm nhập vào các ngăn có điện.
3. Cấu trúc nhỏ gọn: Vận hành và bảo trì trực diện, tiết kiệm không gian lắp đặt.
4. Khả năng thích ứng với môi trường cao: Tích hợp bộ sưởi ngưng tụ, thích hợp với môi trường ẩm ướt.

Các loại ứng dụng chính:

1. Tủ đường dây vào (nguồn nhận)
2. Tủ điện ra (phân phối điện tới các cấp/động cơ)
3. Máy biến điện áp và tủ đo điện áp
4. Tủ đo lường (có đồng hồ đo năng lượng)
5. Tủ phần thanh cái
6. Tủ cách ly

Điều kiện môi trường

- Nhiệt độ môi trường: -15oC ~ +40oC
- Độ ẩm tương đối trung bình hàng ngày 95%, trung bình hàng tháng 90%
- Không có khí nổ, ăn mòn hoặc bụi dẫn điện, không có rung động mạnh
- Chỉ lắp đặt trong nhà

Thông số kỹ thuật chính

Trường hợp ứng dụng thực tế

Dự án phân phối điện phức hợp thương mại đô thị. Tổ hợp thương mại 50 tầng (văn phòng + thương mại + giải trí) ở miền Đông Trung Quốc sử dụng 18 thiết bị đóng cắt Usune Kyn28 11kV, bao gồm đường dây đến, đường dây đi, PT, đo sáng, tủ phân đoạn và tủ cách ly, có nguồn điện dự phòng thông qua thanh cái kép.

Sau 2 năm vận hành, hệ thống đã đạt độ tin cậy cung cấp điện 99,98% và không xảy ra tình trạng mất điện ngoài kế hoạch. các thiết bị đóng cắt có thể được thay thế nhanh chóng, giảm đáng kể thời gian bảo trì. Tủ nhỏ gọn giúp tiết kiệm không gian trong phòng phân phối và lò sưởi ngưng tụ đảm bảo hoạt động ổn định trong môi trường ẩm ướt.

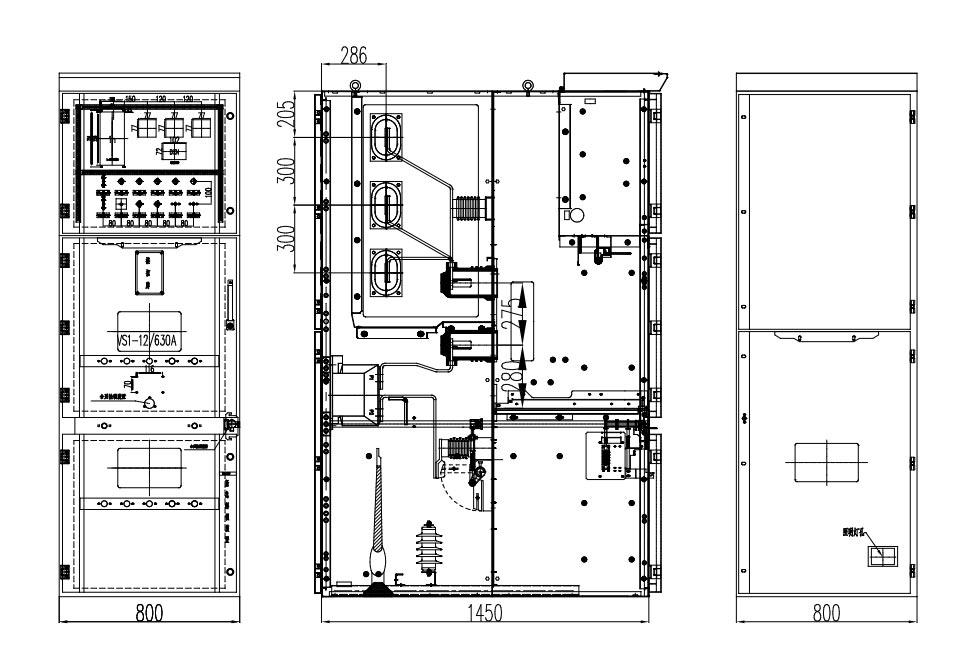

Kích thước bên ngoài của sản phẩm

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa Usune KYN28 11kV và thiết bị đóng cắt cố định truyền thống là gì?

A: Sự khác biệt cốt lõi là cấu trúc thiết bị đóng cắt có thể rút ra được. Bộ ngắt mạch có thể được rút độc lập và thay thế cho nhau, loại bỏ nhu cầu mất điện hoàn toàn trong quá trình bảo trì. Điều này mang lại độ an toàn cao hơn và hiệu quả bảo trì và ngăn độc lập hạn chế phạm vi lỗi một cách hiệu quả.

Câu hỏi 2: Thiết bị đóng cắt Kyn28 11kV có thể được sử dụng ở môi trường có độ cao hoặc đặc biệt ẩm ướt không?

Đ: Vâng. Là một nhà sản xuất chuyên nghiệp, Usune cung cấp thiết kế giảm độ cao, tăng cường cách nhiệt và bảo vệ chống ăn mòn và bộ sưởi tích hợp để đảm bảo hoạt động đáng tin cậy trong môi trường ẩm ướt.

Câu 3: Còn về bảo hành sản phẩm và dịch vụ hậu mãi thì sao?

Trả lời: Toàn bộ máy được bảo hành 12 tháng, đội ngũ kỹ thuật toàn cầu đáp ứng 24 giờ một ngày và nhanh chóng dịch vụ tại chỗ có sẵn trong các khu vực cốt lõi. Chúng tôi cũng cung cấp dịch vụ bảo trì dài hạn và đào tạo kỹ thuật.
