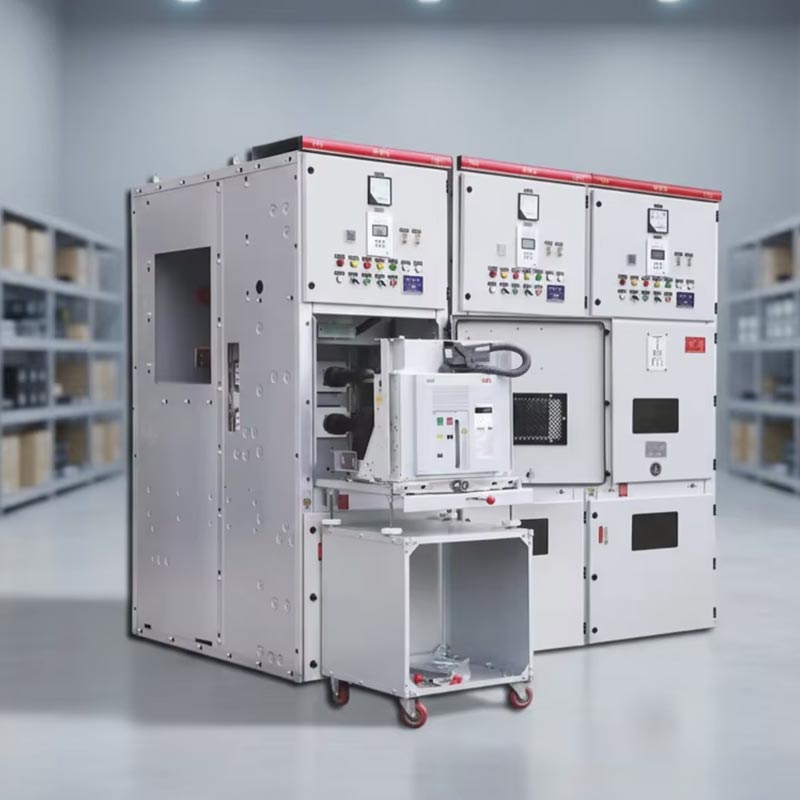

Thiết bị đóng cắt Kyn28 10kv

Thiết bị đóng cắt Usune Kyn28 10kV phù hợp với thanh cái đơn ba pha AC 50Hz, 3,6 ~ 12kV và thanh cái đơn được phân đoạn hệ thống điện và có các chức năng "năm bằng chứng" toàn diện. Phần xe đẩy tay của tủ có thể được trang bị với các thành phần cốt lõi như bộ ngắt mạch chân không và công tắc tơ chân không. Máy cắt chân không của các thương hiệu như ABB VD4, Có thể chọn Schneider HVX và Usune VS1. Đây hiện là bộ hoàn chỉnh điện áp cao trong nhà chính thống quyền lực thiết bị phân phối, chủ yếu được sử dụng để truyền tải và tiếp nhận điện trong các trạm biến áp và phân phối khác nhau trạm, và để điều khiển, bảo vệ và giám sát mạch.

Thiết bị chuyển mạch điện áp thấp

Thiết bị đóng cắt trung thế

Yêu cầu về môi trường hoạt động

• Nhiệt độ không khí xung quanh: Giới hạn trên +40oC, giới hạn dưới -15oC;
• Độ ẩm tương đối: Trung bình ngày không quá 95%, trung bình tháng không quá 90%;
• Độ cao: 1000m trở xuống;
• Cường độ địa chấn: Không quá 8 độ;
• Không có nguy cơ cháy nổ, không gây ô nhiễm nghiêm trọng, không bị ăn mòn hóa học và không bị rung lắc mạnh. Nếu điều hành môi trường vượt quá các điều kiện bình thường được chỉ định trong GB3906, người dùng và nhà sản xuất phải thương lượng và xác định những điều kiện thích hợp.

Thông số kỹ thuật

• Điện áp định mức: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Tần số định mức: 50/60Hz;
• Dòng điện định mức: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Dòng điện chịu đựng ngắn hạn định mức (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Mức cách điện định mức: 42kV (tần số nguồn 1 phút, giữa các điện cực/với đất), 48kV (tiếp điểm mở); 75kV (xung sét, giữa các điện cực/với đất), 85kV (tiếp điểm hở, giá trị đỉnh);
• Cấp bảo vệ: Xếp hạng bảo vệ IP4X của Vỏ, cấp bảo vệ IP2X cho các ngăn;
• Các loại tủ: Tủ điện đường vào, tủ điện đi, tủ bảo vệ máy biến áp, dây nối thanh cái tủ, tủ công tắc ngắt kết nối, tủ nâng thanh cái, tủ PT/VT…;
• Kích thước tủ: Rộng 650mm/800mm/1000mm, Cao 2300mm, Sâu 1450mm.

Ưu điểm cốt lõi

1. Bảo vệ an toàn toàn diện

Thiết bị đóng cắt Kyn28 10kV sử dụng cấu trúc bọc kim loại bọc thép, với mỗi ngăn chức năng độc lập tách ra. Kết hợp với khóa liên động cơ và điện, nó thực hiện đầy đủ khóa liên động năm bằng chứng, loại bỏ nguy cơ vận hành sai. Xếp hạng bảo vệ vỏ đạt IP4X và mức bảo vệ ngăn là IP2X, hơn nữa nâng cao khả năng bảo vệ an toàn.

2. Hiệu suất ổn định và đáng tin cậy

Được thiết kế và sản xuất theo đúng tiêu chuẩn quốc tế IEC và hệ thống quản lý chất lượng ISO, sử dụng các bộ phận chân không chất lượng cao, nó tương thích với nhiều bộ ngắt mạch chân không thương hiệu nổi tiếng khác nhau, có mạnh mẽ khả năng chịu ngắn mạch, thích ứng với dải điện áp và dòng điện rộng, phù hợp cho sử dụng lâu dài liên tục hoạt động.

3. Cài đặt và bảo trì thuận tiện

Thiết kế xe đẩy có thể tháo rời cho phép kiểm tra và thay thế nhanh chóng, dễ dàng. Cấu trúc nhỏ gọn của nó hỗ trợ phía trước bảo trì, tiết kiệm không gian và thời gian ngừng hoạt động. Kích thước tủ được tiêu chuẩn hóa thích ứng với các tình huống lắp đặt khác nhau, mang lại hiệu quả lắp đặt cao.

4. Khả năng ứng dụng rộng rãi

Thiết bị đóng cắt Kyn28 10kV bao phủ mọi cấp điện áp từ 3,6 đến 24kV, tương thích với tần số kép 50/60Hz hệ thống, và cung cấp nhiều loại tủ điện khác nhau nhằm đáp ứng nhu cầu phân phối điện của các ngành công nghiệp khác nhau như nhà máy điện, trạm biến áp, doanh nghiệp công nghiệp và khai thác mỏ, và các tòa nhà cao tầng. Nó cũng có thể thích ứng với nhiều thông lệ khác nhau môi trường làm việc.

Trường hợp ứng dụng trong thế giới thực

Dự án cải tạo trạm biến áp 110kV ở một thành phố nọ đã lựa chọn 28 thiết bị đóng cắt Usune KYN28-12. Thiết bị đạt được mức sử dụng không gian cao, vận hành nhanh và tỷ lệ tin cậy 99,98% sau khi vận hành, đáng kể nâng cao mức độ an toàn của lưới điện phân phối. Trong dự án này, thiết bị đóng cắt được điều chỉnh phù hợp với yêu cầu về môi trường của địa điểm, bao gồm độ cao, nhiệt độ và độ ẩm và mạch chân không phù hợp mô hình máy cắt được lựa chọn hoàn toàn phù hợp với nhu cầu phân phối điện của trạm biến áp.

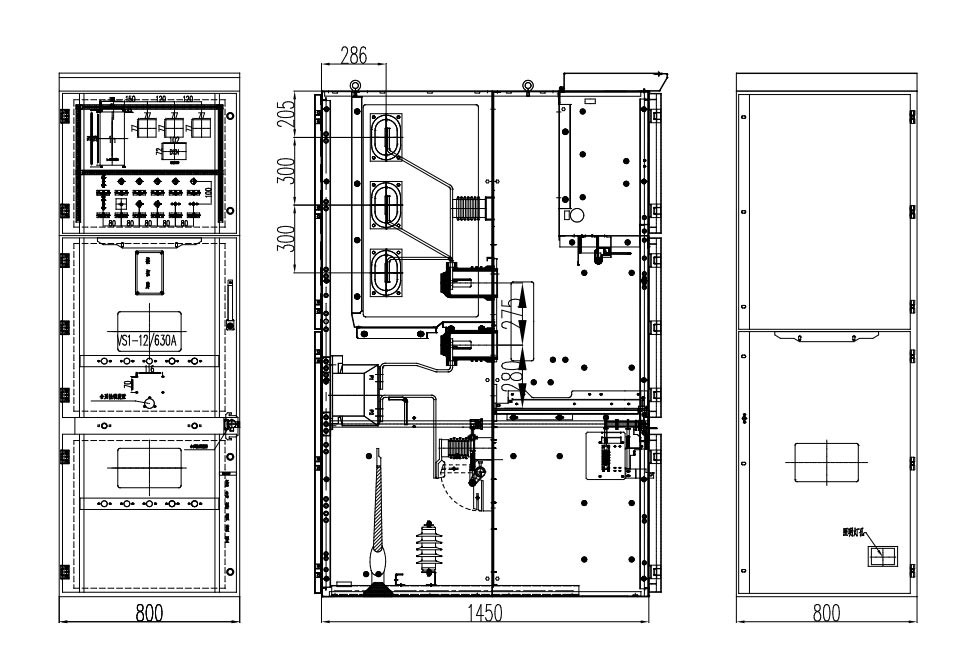

Kích thước bên ngoài của sản phẩm

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Chức năng "năm bằng chứng" cụ thể của thiết bị đóng cắt KYN28 là gì?

Trả lời: Chúng chủ yếu bao gồm việc ngăn chặn việc vô tình đóng và mở cầu dao, ngăn chặn việc đẩy hoặc kéo xe đẩy tay đang mang tải, ngăn chặn dây nối đất được kết nối với mạch điện trực tiếp, ngăn chặn việc đóng cầu dao có dây nối đất được kết nối và ngăn không cho nhân viên vô tình đi vào nguồn điện các ngăn, do đó về mặt cấu trúc đảm bảo sự an toàn của nhân viên và thiết bị.

Câu hỏi 2: Chu kỳ bảo trì định kỳ cho Thiết bị đóng cắt Kyn28 10kV là gì?

Trả lời: Nên tiến hành kiểm tra định kỳ 6 tháng một lần và bảo trì toàn diện cứ sau 1-2 năm, tập trung vào việc kiểm tra cơ cấu, cách điện, liên động, độ kín của bu lông. Usune cung cấp đầy đủ kỹ thuật hỗ trợ.

Câu 3: Usune có thể cung cấp thiết bị đóng cắt tùy chỉnh không?

Đ: Vâng. Là nhà sản xuất chuyên nghiệp, Usune có thể tùy chỉnh cấu hình bên trong, mức độ bảo vệ và giải pháp giám sát thông minh dựa trên điện áp, dòng điện, yêu cầu bảo vệ và môi trường tại chỗ. Nó có thể đồng thời điều chỉnh kích thước tủ và lựa chọn mẫu máy cắt chân không phù hợp để đáp ứng nhu cầu cụ thể.

Tóm lại, Thiết bị đóng cắt Usune Kyn28 10kV tích hợp sự an toàn, tin cậy và dễ sử dụng. Được hỗ trợ bởi người trưởng thành thiết kế, kiểm soát chất lượng nghiêm ngặt và các thông số kỹ thuật toàn diện, nó phù hợp cho nhiều công việc khác nhau môi trường và kịch bản. Là nhà sản xuất chuyên nghiệp và nhà cung cấp chất lượng cao từ Trung Quốc, Usune tiếp tục cung cấp giải pháp phân phối điện trung áp ổn định và hiệu quả cho người dùng trên toàn thế giới.
