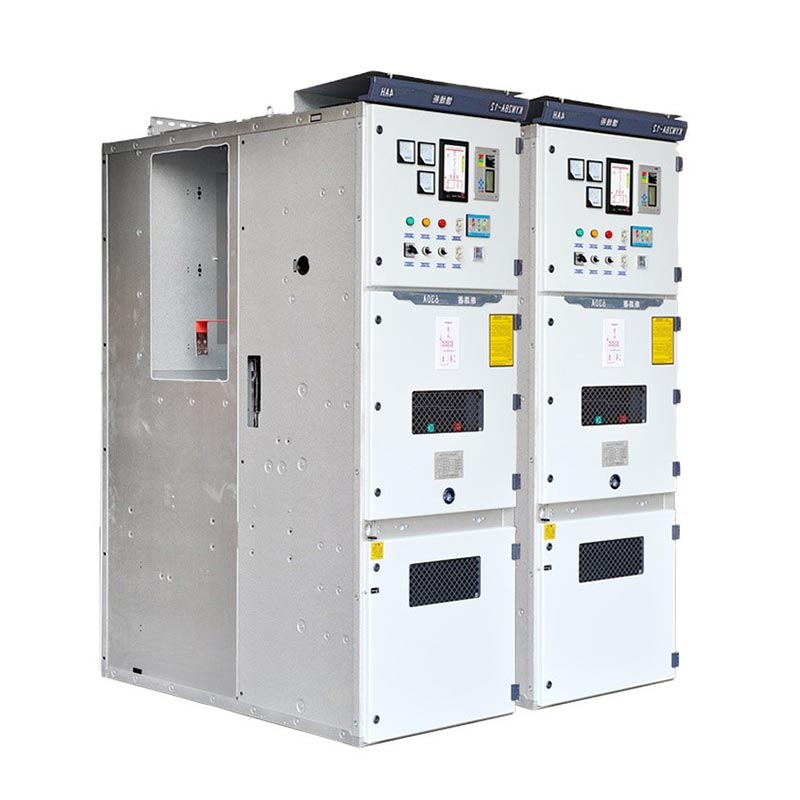

Thiết bị đóng cắt Kyn28 6kv

Thiết bị đóng cắt Usune Kyn28 6kV là thiết bị đóng cắt bọc kim loại rút ra được bọc thép AC trong nhà, thích hợp cho 3,6kV~12kV cấp điện áp, hệ thống điện xoay chiều ba pha 50/60Hz và là thiết bị điều khiển, bảo vệ lõi trong hệ thống điện quá trình truyền tải và phân phối. Được phát triển và sản xuất độc lập bởi Chiết Giang Usune Electric, sản phẩm này sản phẩm tích hợp các khái niệm thiết kế tiên tiến và quy trình sản xuất hoàn thiện, cân bằng giữa an toàn, độ tin cậy và tính thực tiễn. Nó đáp ứng nhu cầu phân phối điện của các hệ thống phân đoạn thanh cái đơn và thanh cái đơn, đạt được quy mô lớn ứng dụng trong các ngành điện, luyện kim, hóa chất, xây dựng, góp phần đảm bảo an toàn và hiệu quả vận hành ổn định các hệ thống điện toàn cầu.

Thiết bị chuyển mạch điện áp thấp

Thiết bị đóng cắt trung thế

Thông số kỹ thuật cốt lõi

Thiết kế kết cấu và các tính năng cốt lõi

1. Thiết kế mô-đun có thể tháo rời

Đã lắp đặt thành phần lõi của Thiết bị đóng cắt Kyn28, máy cắt chân không (tương thích với VS1, VD4, v.v.) trên xe đẩy di động. Để bảo trì, kiểm tra hoặc thay thế định kỳ, chỉ cần xe đẩy cầu dao được tháo ra để vận hành mà không cần ngắt điện toàn bộ tủ, rút ngắn đáng kể thời gian bảo trì và giảm thiểu tác động của việc mất điện. Xe đẩy rất phổ biến và có thể được thay thế nhanh chóng, cải thiện hệ thống hiệu quả vận hành và bảo trì.

2. Cấu trúc ngăn cách bọc kim loại

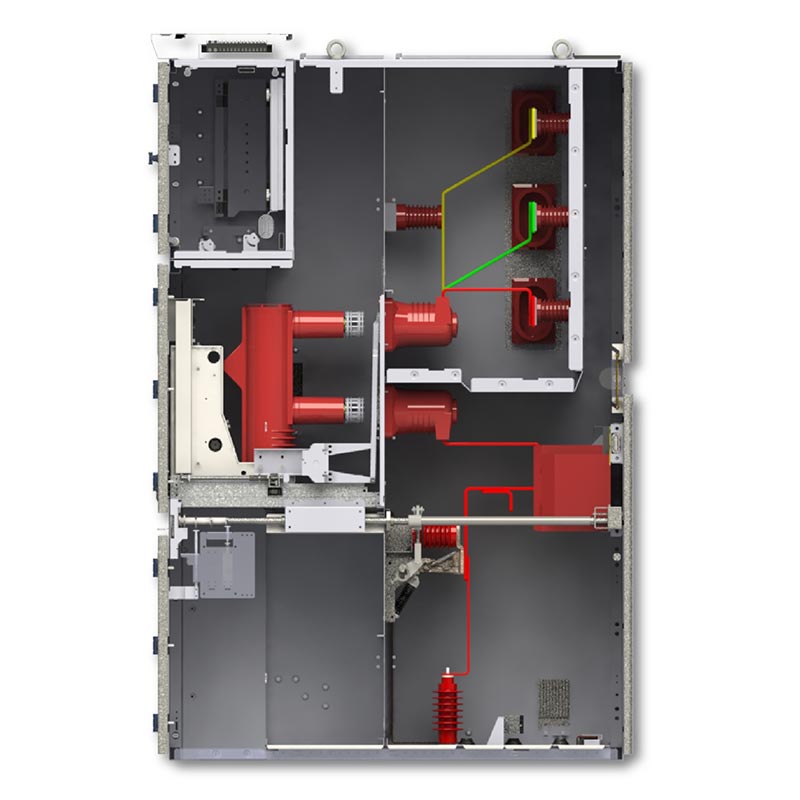

Tủ điện Kyn28 Switchgear 6kV được chia làm 4 ngăn độc lập bằng vách ngăn kim loại: thanh cái ngăn, ngăn cầu dao, ngăn cáp và ngăn dụng cụ điện áp thấp. Mỗi các thành phần sống của ngăn được cách ly hoàn toàn, ngăn chặn hiệu quả sự lây lan của các pha và sự cố ngắn mạch pha-đất, tránh sự cố xếp tầng, giảm nguy cơ bị điện giật trong quá trình bảo trì và nâng cao an toàn vận hành thiết bị.

3. Bảo vệ khóa liên động năm phòng ngừa toàn diện

Được trang bị hệ thống khóa liên động năm phòng ngừa kép cơ + điện, loại bỏ hoạt động sai ở nguồn:

- Ngăn chặn việc vô tình đóng hoặc mở cầu dao;

- Ngăn chặn việc đẩy/tháo xe đẩy cầu dao đang có tải;

- Ngăn chặn việc đóng công tắc nối đất khi đang cấp điện;

- Ngăn chặn tình trạng vô tình cấp điện khi đóng công tắc nối đất;

- Ngăn chặn việc vô tình xâm nhập vào ngăn chứa điện.

4. Nhỏ gọn, hiệu quả và dễ dàng mở rộng

Tủ có kết cấu nhỏ gọn, tiết kiệm không gian lắp đặt. Thiết kế mô-đun của nó cho phép kết hợp linh hoạt và mở rộng các loại tủ đáp ứng nhu cầu mở rộng của hệ thống điện phân phối. Nó dễ dàng thích nghi với kiến trúc hệ thống khác nhau, chẳng hạn như hệ thống thanh cái đơn và hệ thống phân đoạn thanh cái đơn, tạo điều kiện thuận lợi cho tương lai nâng cấp và tích hợp hệ thống.

Điều kiện môi trường áp dụng

1. Nhiệt độ môi trường: -10oC ~ +40oC

2. Độ cao: 1000m (Có sẵn thiết kế tùy chỉnh cho các khu vực có độ cao trên 1000m)

3. Độ ẩm không khí: Độ ẩm tương đối trung bình hàng ngày ≤95%, độ ẩm tương đối trung bình hàng tháng ≤90% (không ngưng tụ)

4. Môi trường xung quanh: Không có khí ăn mòn hoặc nổ, không có lượng bụi lớn và không dễ cháy nổ phương tiện truyền thông

Kịch bản ứng dụng điển hình

1. Hệ thống phụ trợ nhà máy điện: Dùng để tiếp nhận, phân phối và bảo vệ nguồn điện nhà máy, đảm bảo ổn định cấp điện cho thiết bị phụ trợ máy phát điện;

2. Phân phối điện cho doanh nghiệp công nghiệp và khai thác mỏ: Thích hợp cho các tình huống công nghiệp có tải trọng cao như khai thác mỏ, luyện kim và công nghiệp hóa chất, đáp ứng nhu cầu kiểm soát nguồn điện và bảo vệ quá tải/ngắn mạch của thiết bị công suất cao;

3. Tòa nhà thương mại và cao tầng: Được sử dụng trong các trạm biến áp của trung tâm mua sắm lớn, tòa nhà văn phòng, khách sạn, v.v. để đạt được sự phân phối an toàn và quản lý năng lượng tòa nhà một cách tinh tế;

4. Trạm biến áp công cộng: Là thiết bị phân phối điện trung áp lõi trong các trạm biến áp đô thị và công nghiệp, đảm bảo lưới điện khu vực vận hành ổn định.

Trường hợp ứng dụng trong thế giới thực

Nghiên cứu điển hình: Dự án phân phối điện cho dây chuyền sản xuất máy cán của một tập đoàn thép lớn ở tỉnh Giang Tô

Bối cảnh dự án: Thiết bị đóng cắt hiện có tại xưởng cán của tập đoàn thép đã cũ và thường xuyên bị hư hỏng. trục trặc, ảnh hưởng đến hoạt động liên tục của dây chuyền sản xuất. Điện áp trung thế có độ tin cậy cao thiết bị chuyển mạch được yêu cầu để thay thế.

Giải pháp: Lựa chọn 28 thiết bị đóng cắt Usune KYN28-6KV, tương thích với hệ thống phân phối điện 10kV, với dòng điện định mức 1600A và dòng điện chịu được trong thời gian ngắn là 31,5kA (4 giây), được cấu hình với mạch chân không VS1 máy cắt.

Kết quả thực hiện: Trong 3 năm kể từ khi đưa vào vận hành, thiết bị đã hoạt động không gặp sự cố nào. các hệ thống khóa liên động năm lớp ngăn chặn hiệu quả hoạt động sai và cấu trúc ngăn cách tránh được sự lây lan của lỗi. Độ ổn định cung cấp điện của dây chuyền sản xuất máy cán đã được cải thiện 99,9%, giảm Khoản lỗ do thời gian ngừng hoạt động hàng năm lên tới hơn 5 triệu nhân dân tệ, nhận được sự đánh giá cao từ khách hàng.

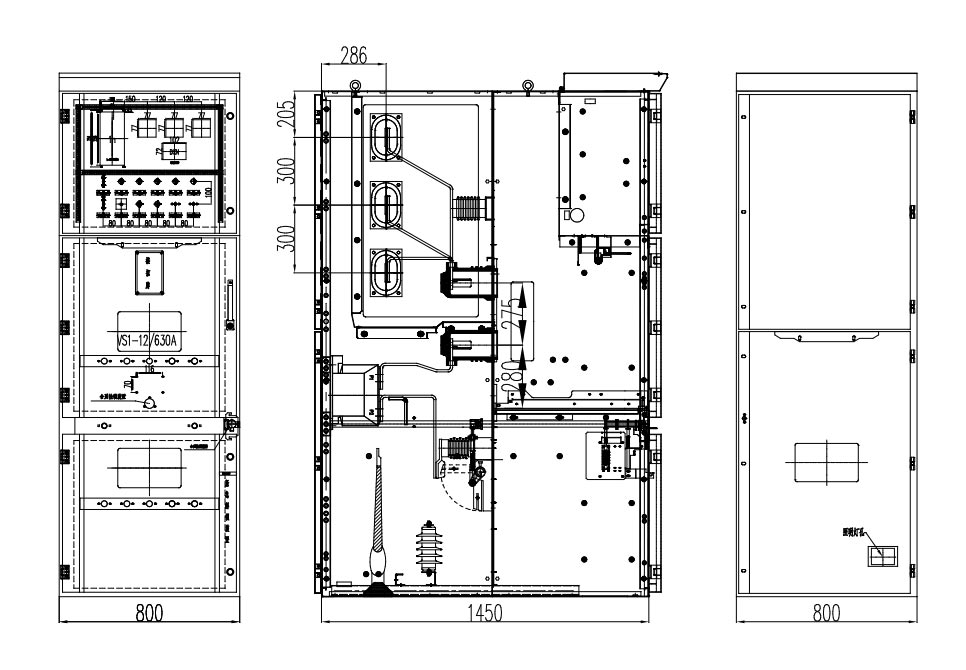

Kích thước bên ngoài

Dự án tham khảo

Dự án phóng tên lửa Cas-space

Báo cáo thử nghiệm

Câu hỏi thường gặp

Câu hỏi 1: Ưu điểm cốt lõi của Thiết bị đóng cắt Kyn28 6kV so với thiết bị đóng cắt cố định truyền thống là gì?

Trả lời: So với thiết bị đóng cắt cố định truyền thống, ưu điểm lớn nhất của Usune KYN28-6KV là thiết kế có thể tháo rời. Xe đẩy cầu dao có thể di chuyển độc lập, loại bỏ nhu cầu tắt nguồn toàn bộ tủ trong quá trình sử dụng. bảo trì, giảm đáng kể tác động của việc mất điện. Đồng thời, lớp giáp kim loại của nó được chia ngăn cấu trúc và hệ thống khóa liên động năm bằng chứng toàn diện mang lại sự an toàn nâng cao. Thiết kế mô-đun tạo điều kiện thuận lợi mở rộng và tích hợp hệ thống, thích ứng với nhu cầu phân phối điện phức tạp và dẫn đến tổng chi phí thấp hơn chi phí bảo trì vòng đời.

Câu 2: Thiết bị đóng cắt này có thể thích ứng với môi trường có độ cao hoặc môi trường đặc biệt không? Chu kỳ tùy chỉnh là gì?

Đ: Vâng. Đối với môi trường ở độ cao >1000m, Usune sẽ tối ưu hóa thiết kế cách nhiệt và lựa chọn linh kiện. cho môi trường đặc biệt như môi trường ăn mòn, độ ẩm cao và bụi bặm, các giải pháp tùy chỉnh như có thể cung cấp lớp phủ chống ăn mòn, tăng cường niêm phong và rào cản chống bụi. Chu kỳ sản xuất tiêu chuẩn sản phẩm tùy chỉnh là khoảng 15-20 ngày, tùy thuộc vào độ phức tạp tùy chỉnh và số lượng đặt hàng.

Câu 3: Với tư cách là nhà sản xuất, Usune cung cấp những dịch vụ hỗ trợ kỹ thuật và hậu mãi nào?

Trả lời: Với tư cách là nhà máy nguồn, Usune cung cấp các dịch vụ vòng đời đầy đủ: trước khi bán hàng bao gồm thiết kế giải pháp, tham số lựa chọn và tư vấn kỹ thuật; theo dõi bán hàng bao gồm theo dõi tiến độ sản xuất và thử nghiệm tại nhà máy hợp tác; hậu mãi bao gồm lắp đặt và vận hành miễn phí, đào tạo người vận hành, bảo hành thiết bị 1 năm, dịch vụ cung cấp và bảo trì phụ tùng trọn đời và đáp ứng toàn cầu 24 giờ đối với các nhu cầu kỹ thuật để đảm bảo hoạt động ổn định của thiết bị.
